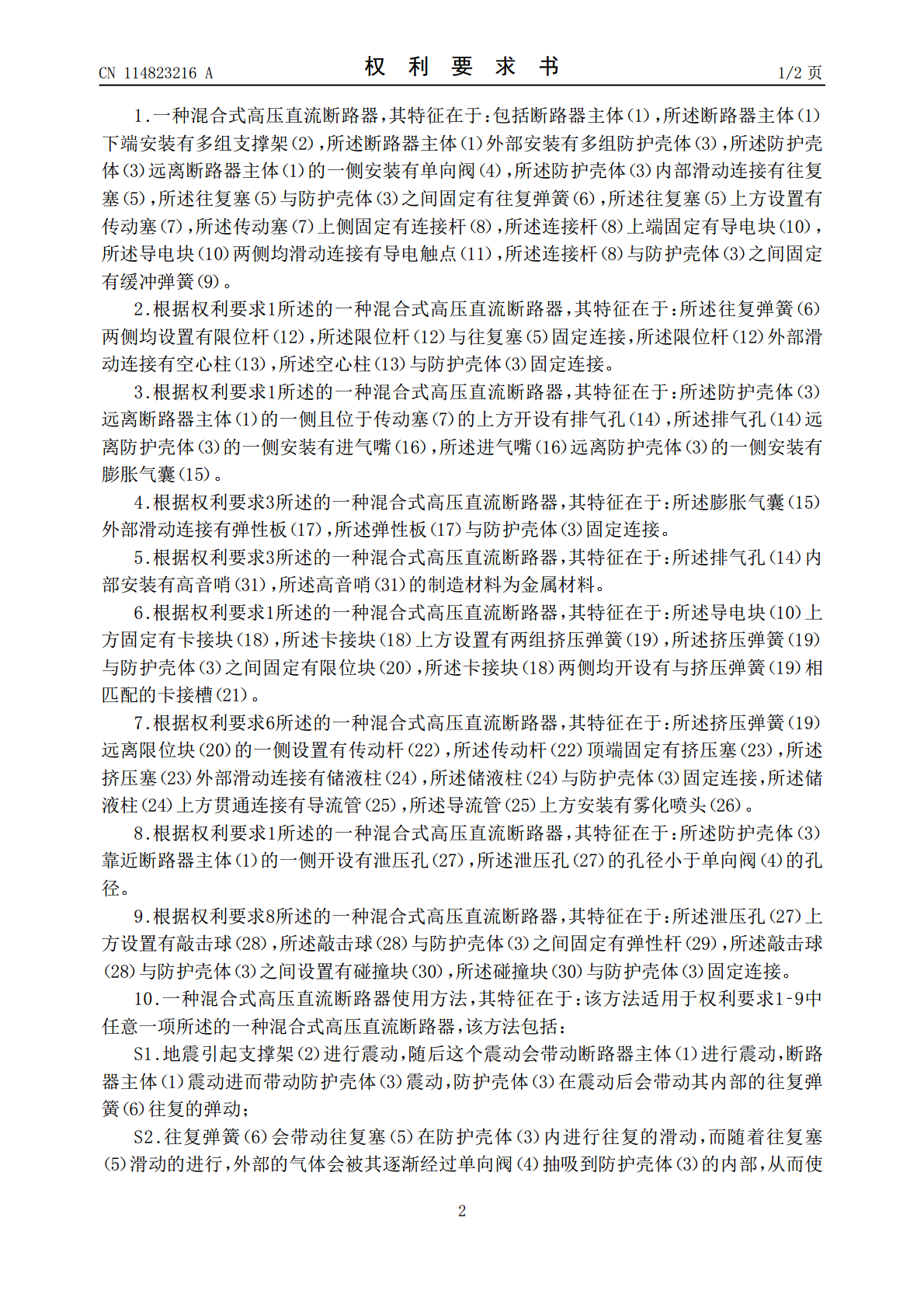

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114823216A(43)申请公布日2022.07.29(21)申请号202210600953.6(22)申请日2022.05.30(71)申请人毛文地址210000江苏省南京市秦淮区建康路567号(72)发明人毛文(51)Int.Cl.H01H33/53(2006.01)H01H33/42(2006.01)H01H33/02(2006.01)H01H9/18(2006.01)权利要求书2页说明书7页附图7页(54)发明名称一种混合式高压直流断路器及其使用方法(57)摘要本发明属于高压断路器技术领域，具体的说是一种混合式高压直流断路器及其使用方法，包括断路器主体，所述断路器主体下端安装有多组支撑架，所述断路器主体外部安装有多组防护壳体，所述防护壳体远离断路器主体的一侧安装有单向阀，所述防护壳体内部滑动连接有往复塞，所述往复塞与防护壳体之间固定有往复弹簧，所述往复塞上方设置有传动塞，所述传动塞上侧固定有连接杆；通过在防护壳体的内部设置往复塞与往复弹簧，从而在地震发生时自动对外部的空气进行抽吸，从而使得防护壳体内部的压强增大，进而推动传动塞进行滑动，直至导电块与导电触点相分离，从而使得断路器断电，防止民众误入导致触电的情况出现。CN114823216ACN114823216A权利要求书1/2页1.一种混合式高压直流断路器，其特征在于：包括断路器主体（1），所述断路器主体（1）下端安装有多组支撑架（2），所述断路器主体（1）外部安装有多组防护壳体（3），所述防护壳体（3）远离断路器主体（1）的一侧安装有单向阀（4），所述防护壳体（3）内部滑动连接有往复塞（5），所述往复塞（5）与防护壳体（3）之间固定有往复弹簧（6），所述往复塞（5）上方设置有传动塞（7），所述传动塞（7）上侧固定有连接杆（8），所述连接杆（8）上端固定有导电块（10），所述导电块（10）两侧均滑动连接有导电触点（11），所述连接杆（8）与防护壳体（3）之间固定有缓冲弹簧（9）。2.根据权利要求1所述的一种混合式高压直流断路器，其特征在于：所述往复弹簧（6）两侧均设置有限位杆（12），所述限位杆（12）与往复塞（5）固定连接，所述限位杆（12）外部滑动连接有空心柱（13），所述空心柱（13）与防护壳体（3）固定连接。3.根据权利要求1所述的一种混合式高压直流断路器，其特征在于：所述防护壳体（3）远离断路器主体（1）的一侧且位于传动塞（7）的上方开设有排气孔（14），所述排气孔（14）远离防护壳体（3）的一侧安装有进气嘴（16），所述进气嘴（16）远离防护壳体（3）的一侧安装有膨胀气囊（15）。4.根据权利要求3所述的一种混合式高压直流断路器，其特征在于：所述膨胀气囊（15）外部滑动连接有弹性板（17），所述弹性板（17）与防护壳体（3）固定连接。5.根据权利要求3所述的一种混合式高压直流断路器，其特征在于：所述排气孔（14）内部安装有高音哨（31），所述高音哨（31）的制造材料为金属材料。6.根据权利要求1所述的一种混合式高压直流断路器，其特征在于：所述导电块（10）上方固定有卡接块（18），所述卡接块（18）上方设置有两组挤压弹簧（19），所述挤压弹簧（19）与防护壳体（3）之间固定有限位块（20），所述卡接块（18）两侧均开设有与挤压弹簧（19）相匹配的卡接槽（21）。7.根据权利要求6所述的一种混合式高压直流断路器，其特征在于：所述挤压弹簧（19）远离限位块（20）的一侧设置有传动杆（22），所述传动杆（22）顶端固定有挤压塞（23），所述挤压塞（23）外部滑动连接有储液柱（24），所述储液柱（24）与防护壳体（3）固定连接，所述储液柱（24）上方贯通连接有导流管（25），所述导流管（25）上方安装有雾化喷头（26）。8.根据权利要求1所述的一种混合式高压直流断路器，其特征在于：所述防护壳体（3）靠近断路器主体（1）的一侧开设有泄压孔（27），所述泄压孔（27）的孔径小于单向阀（4）的孔径。9.根据权利要求8所述的一种混合式高压直流断路器，其特征在于：所述泄压孔（27）上方设置有敲击球（28），所述敲击球（28）与防护壳体（3）之间固定有弹性杆（29），所述敲击球（28）与防护壳体（3）之间设置有碰撞块（30），所述碰撞块（30）与防护壳体（3）固定连接。10.一种混合式高压直流断路器使用方法，其特征在于：该方法适用于权利要求1‑9中任意一项所述的一种混合式高压直流断路器，该方法包括：S1.地震引起支撑架（2）进行震动，随后这个震动会带动断路器主体（1）进行震动，断路器主体（1）震动进而带动防护壳体（3）震动，防护壳体（3）在震动后会带动其内部的往复弹簧（6）往复的弹动；S2.往复弹簧（6）会带
