混合式直流断路器.pdf

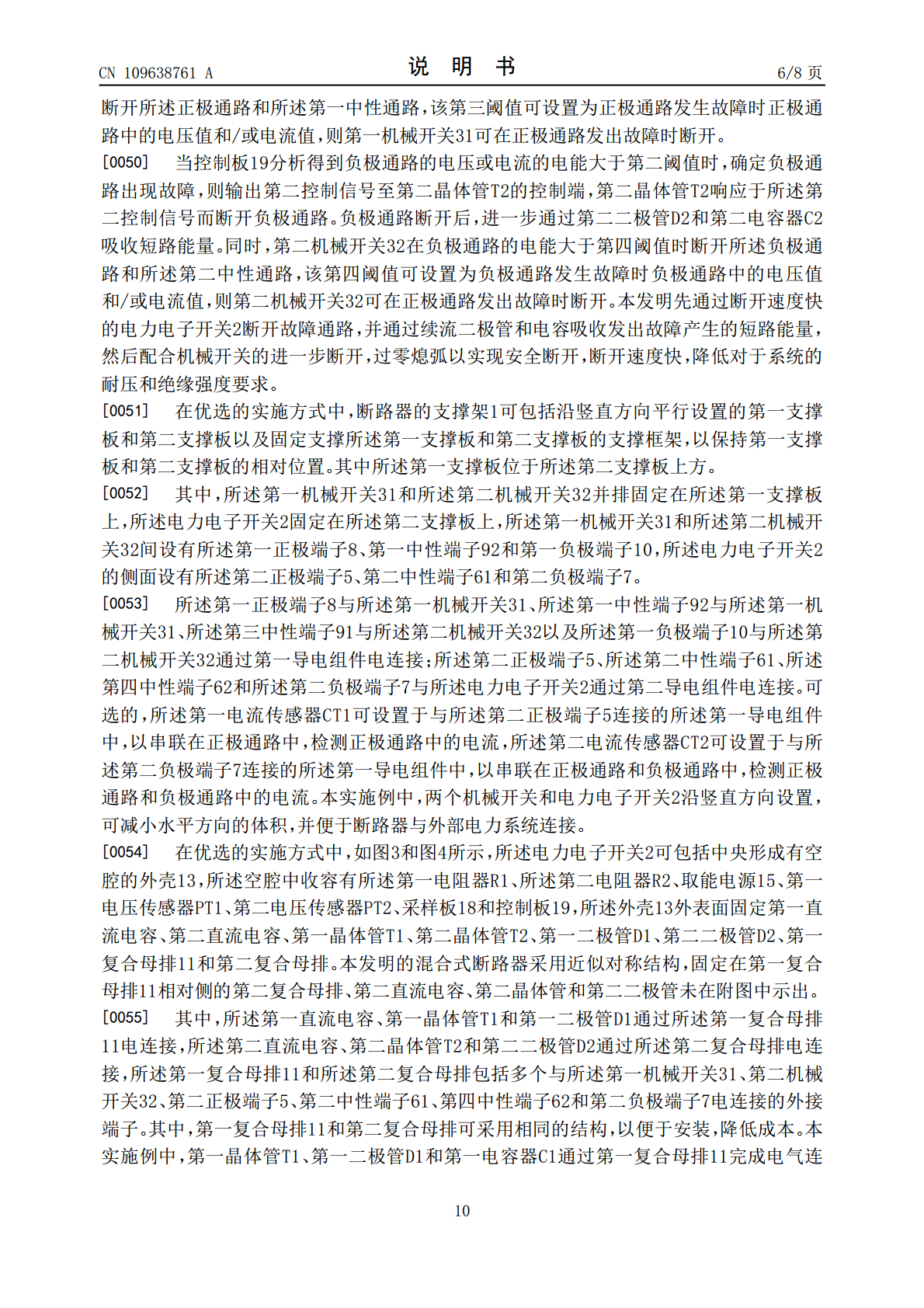

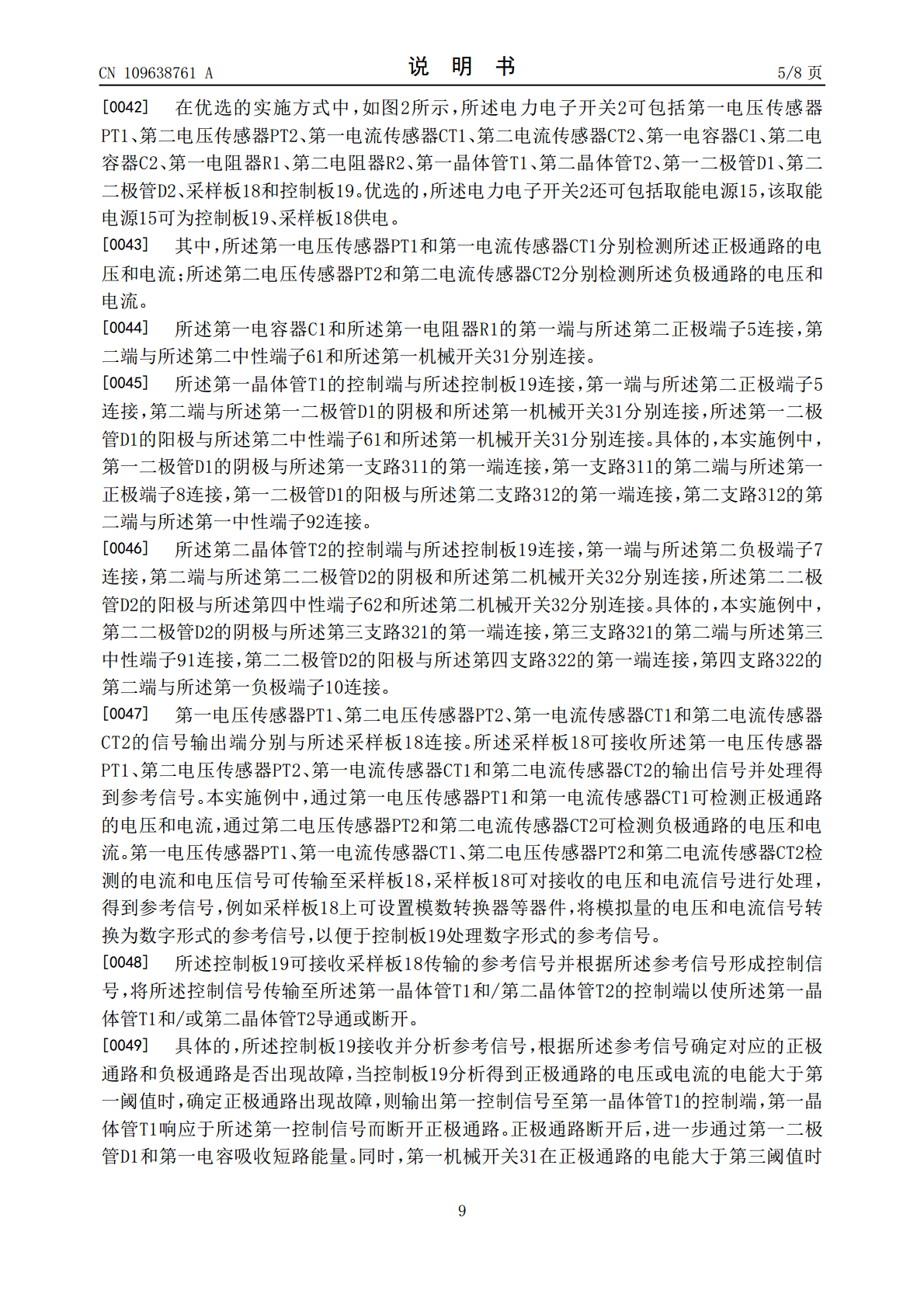

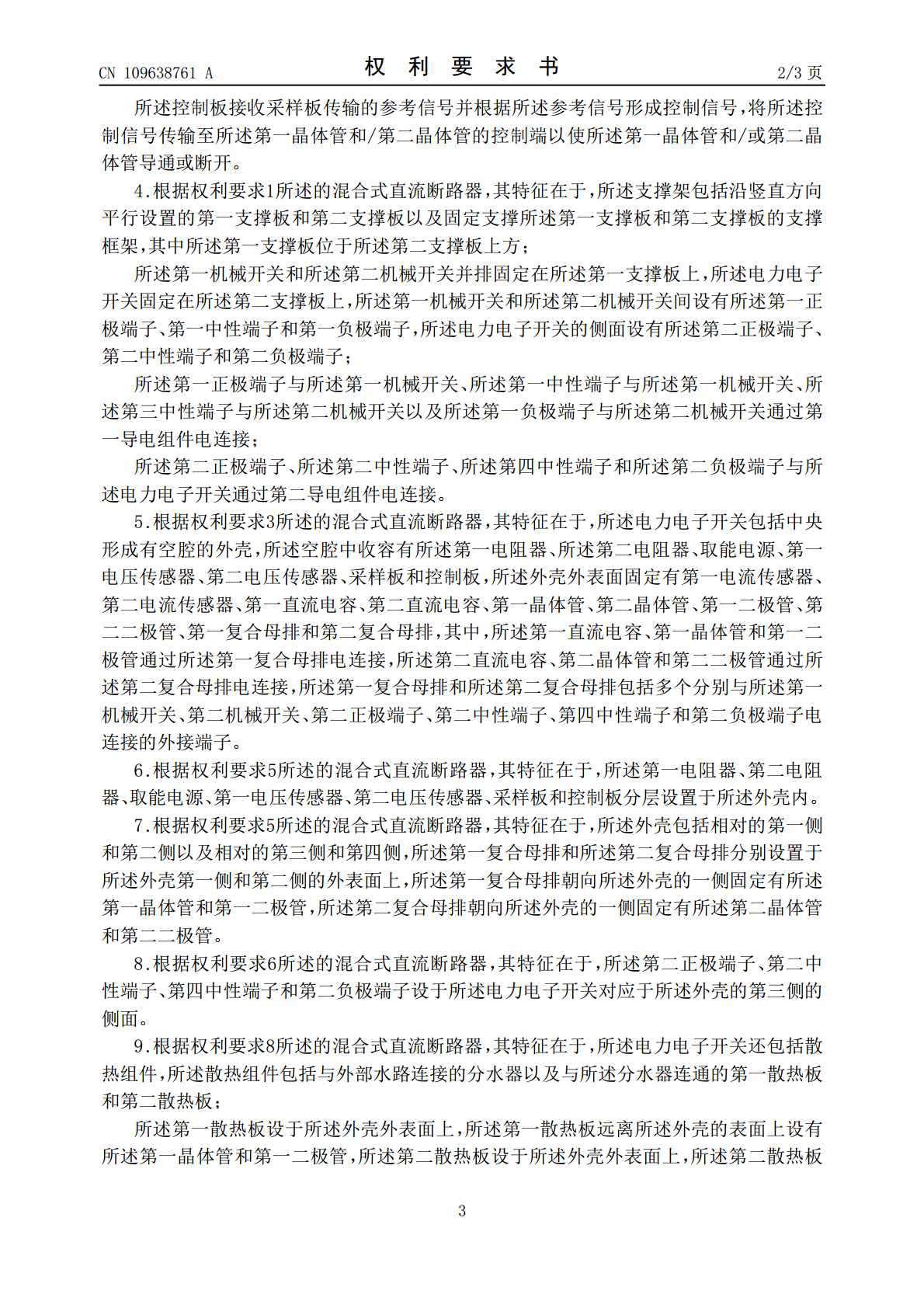

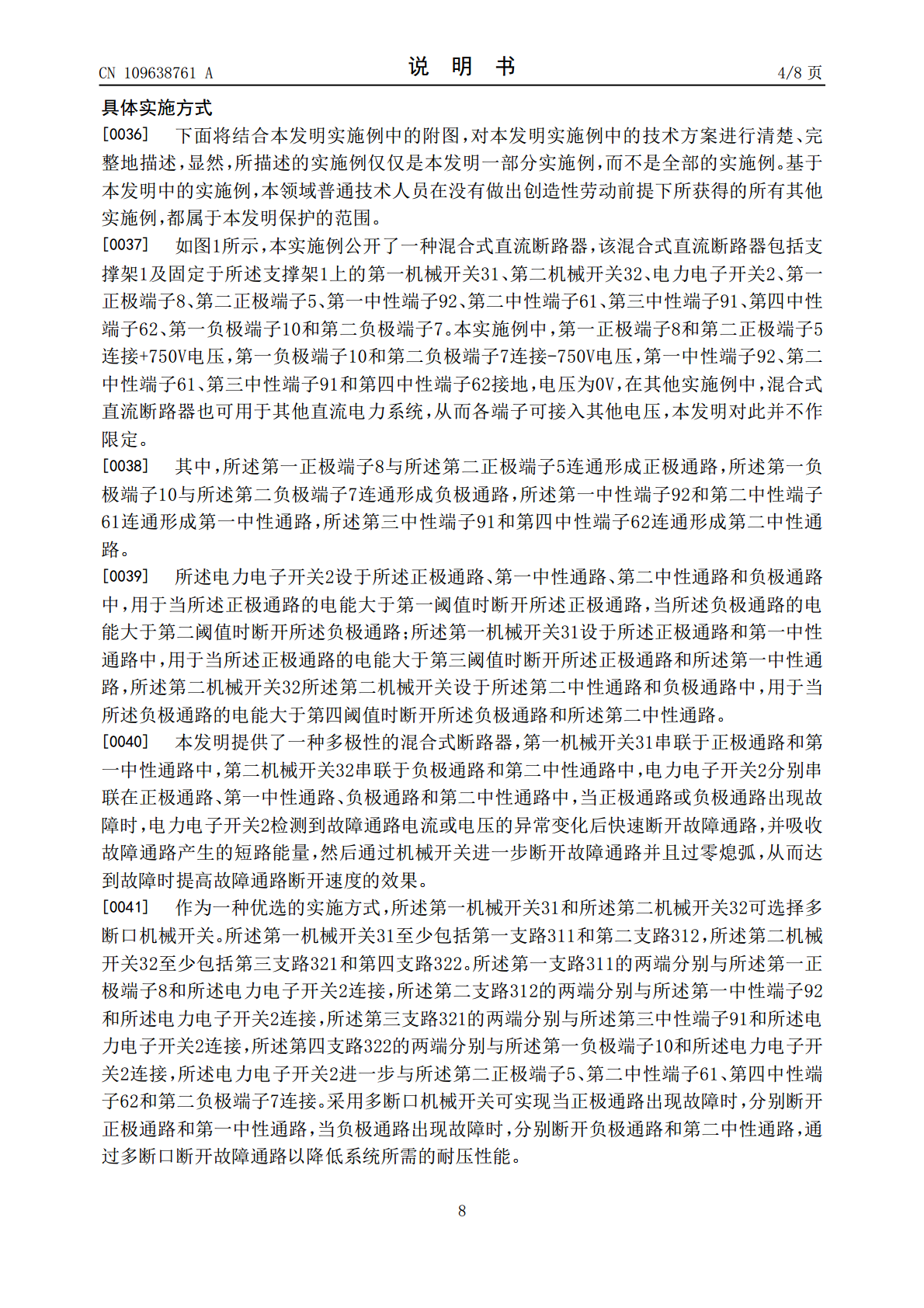

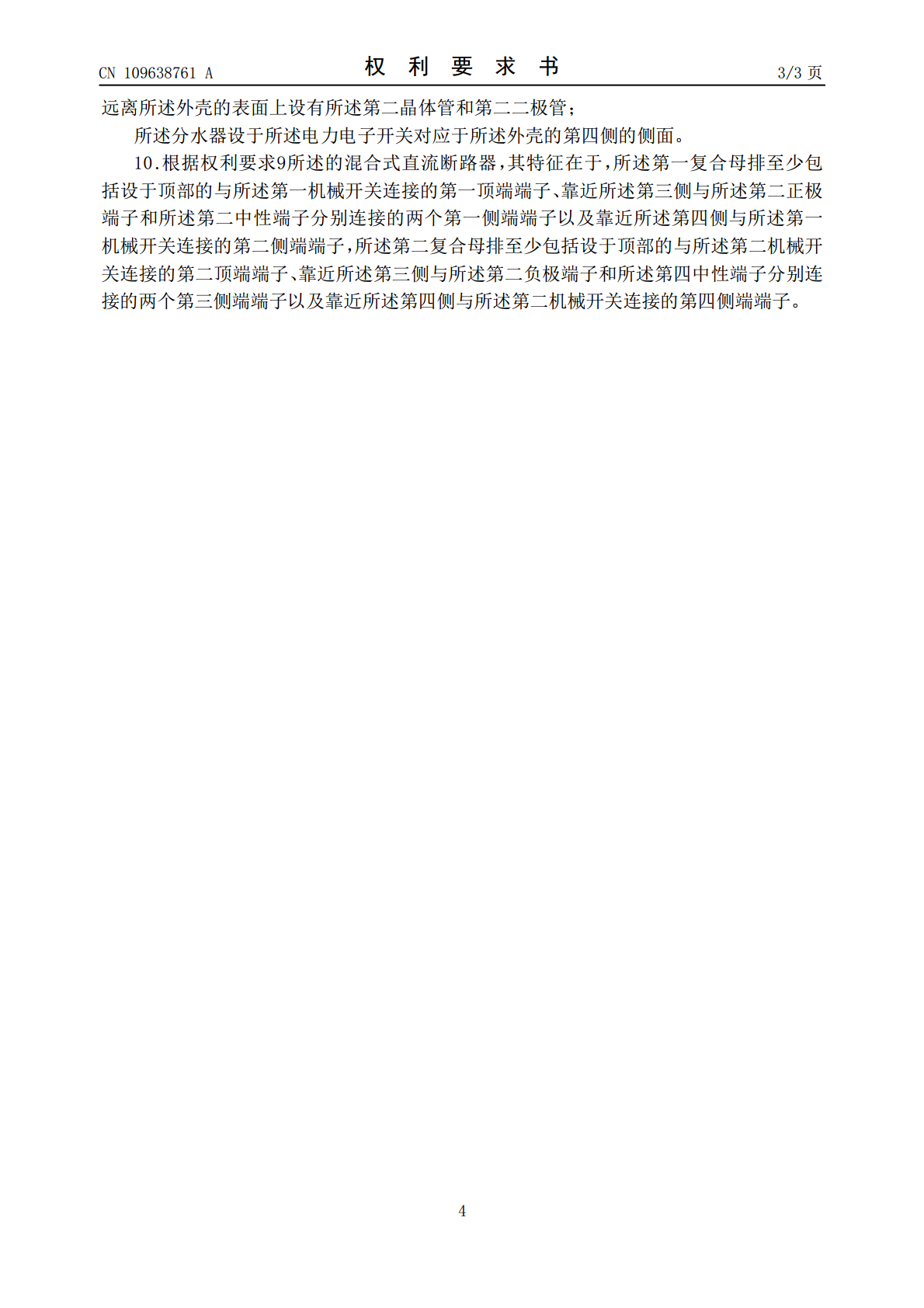

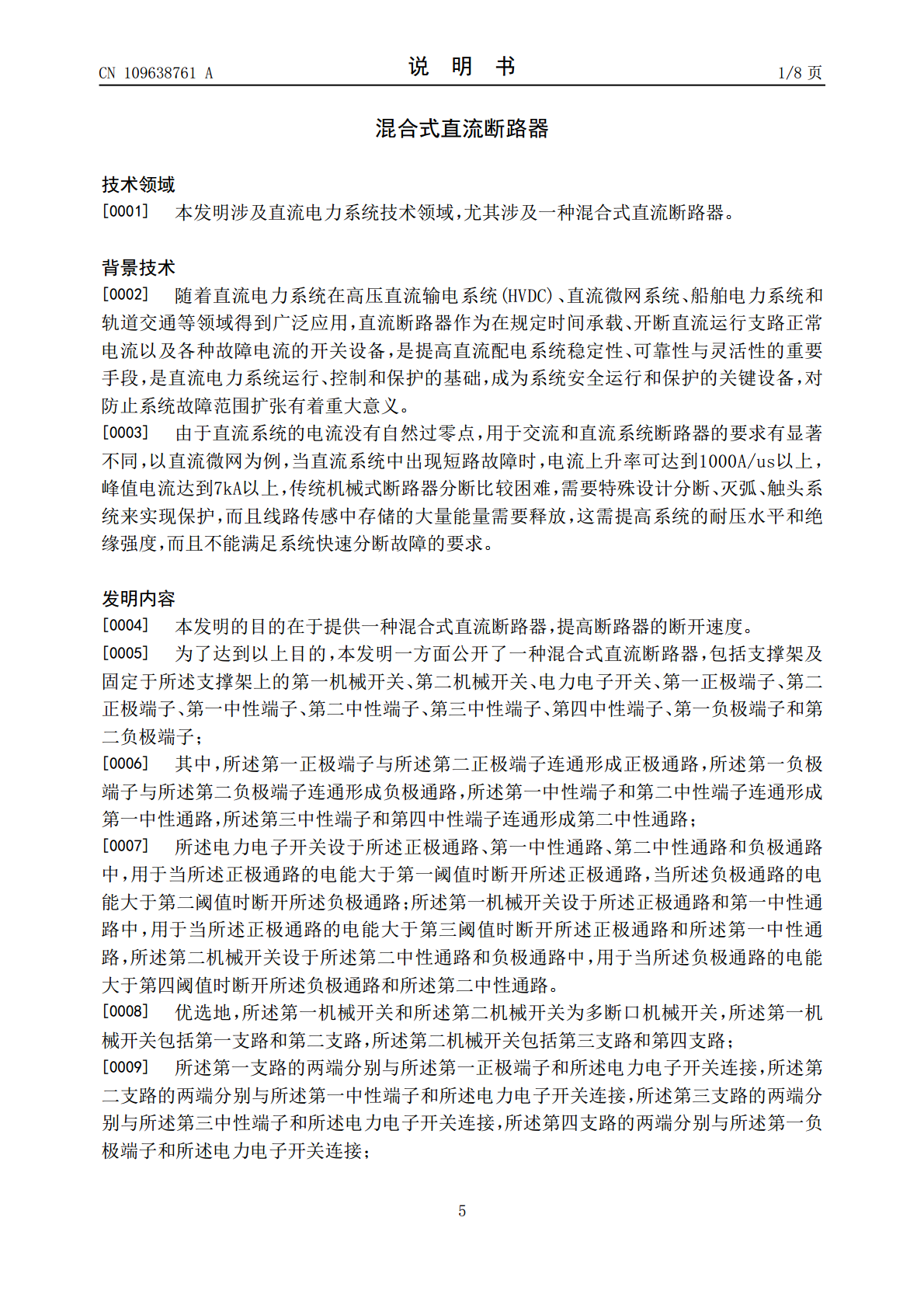

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109638761A(43)申请公布日2019.04.16(21)申请号201811519437.0H01L23/367(2006.01)(22)申请日2018.12.12H01L23/473(2006.01)(71)申请人西安西电电力系统有限公司地址710075陕西省西安市西三环西辅道2号申请人中国西电电气股份有限公司国网江苏省电力有限公司(72)发明人苟锐锋郑全旭杨晓平任军辉孙银山马志荣封磊(74)专利代理机构北京三友知识产权代理有限公司11127代理人王涛任默闻(51)Int.Cl.H02H3/00(2006.01)H02H9/02(2006.01)权利要求书3页说明书8页附图4页(54)发明名称混合式直流断路器(57)摘要本发明提供了一种混合式直流断路器，包括支撑架及第一机械开关、第二机械开关、电力电子开关、形成正极通路的第一正极端子和第二正极端子、形成第一中性通路的第一中性端子和第二中性端子、形成第二中性通路的第三中性端子和第四中性端子、形成负极通路的第一负极端子和第二负极端子；电力电子开关用于当所述正极通路的电能大于第一阈值时断开所述正极通路，当所述负极通路的电能大于第二阈值时断开所述负极通路；第一机械开关当所述正极通路的电能大于第三阈值时断开所述正极通路和所述第一中性通路，第二机械开关当所述负极通路的电能大于第四阈值时断开所述负极通路和所述第二中性通路，本发明可提高断路器断开速度，降低断路器体积。CN109638761ACN109638761A权利要求书1/3页1.一种混合式直流断路器，其特征在于，包括支撑架及固定于所述支撑架上的第一机械开关、第二机械开关、电力电子开关、第一正极端子、第二正极端子、第一中性端子、第二中性端子、第三中性端子、第四中性端子、第一负极端子和第二负极端子；其中，所述第一正极端子与所述第二正极端子连通形成正极通路，所述第一负极端子与所述第二负极端子连通形成负极通路，所述第一中性端子和第二中性端子连通形成第一中性通路，所述第三中性端子和第四中性端子连通形成第二中性通路；所述电力电子开关设于所述正极通路、第一中性通路、第二中性通路和负极通路中，用于当所述正极通路的电能大于第一阈值时断开所述正极通路，当所述负极通路的电能大于第二阈值时断开所述负极通路；所述第一机械开关设于所述正极通路和第一中性通路中，用于当所述正极通路的电能大于第三阈值时断开所述正极通路和所述第一中性通路，所述第二机械开关设于所述第二中性通路和负极通路中，用于当所述负极通路的电能大于第四阈值时断开所述负极通路和所述第二中性通路。2.根据权利要求1所述的混合式直流断路器，其特征在于，所述第一机械开关和所述第二机械开关为多断口机械开关，所述第一机械开关包括第一支路和第二支路，所述第二机械开关包括第三支路和第四支路；所述第一支路的两端分别与所述第一正极端子和所述电力电子开关连接，所述第二支路的两端分别与所述第一中性端子和所述电力电子开关连接，所述第三支路的两端分别与所述第三中性端子和所述电力电子开关连接，所述第四支路的两端分别与所述第一负极端子和所述电力电子开关连接；所述电力电子开关进一步与所述第二正极端子、第二中性端子、第四中性端子和第二负极端子连接。3.根据权利要求1所述的混合式直流断路器，其特征在于，所述电力电子开关包括第一电压传感器、第二电压传感器、第一电流传感器、第二电流传感器、第一电容器、第二电容器、第一电阻器、第二电阻器、第一晶体管、第二晶体管、第一二极管、第二二极管、取能电源、采样板和控制板；其中，所述第一电压传感器和第一电流传感器分别检测所述正极通路的电压和电流；所述第二电压传感器和第二电流传感器分别检测所述负极通路的电压和电流，所述第一电压传感器、第二电压传感器、第一电流传感器和第二电流传感器的信号输出端分别与所述采样板连接；所述第一电容器和所述第一电阻器的第一端与所述第二正极端子连接，第二端与所述第二中性端子和所述第一机械开关分别连接；所述第一晶体管的控制端与所述控制板连接，第一端与所述第二正极端子连接，第二端与所述第一二极管的阴极和所述第一机械开关分别连接，所述第一二极管的阳极与所述第二中性端子和所述第一机械开关分别连接；所述第二晶体管的控制端与所述控制板连接，第一端与所述第二负极端子连接，第二端与所述第二二极管的阴极和所述第二机械开关分别连接，所述第二二极管的阳极与所述第四中性端子和所述第二机械开关分别连接；所述采样板用于接收所述第一电压传感器、第二电压传感器、第一电流传感器和第二电流传感器的输出信号并处理得到参考信号；2CN109638761A权利要求书2/3页所述控制板接收采样板传输的参考信号并根据所述参考信号形成控制信号，将所
