一种桥梁湿接缝模板提升装置.pdf

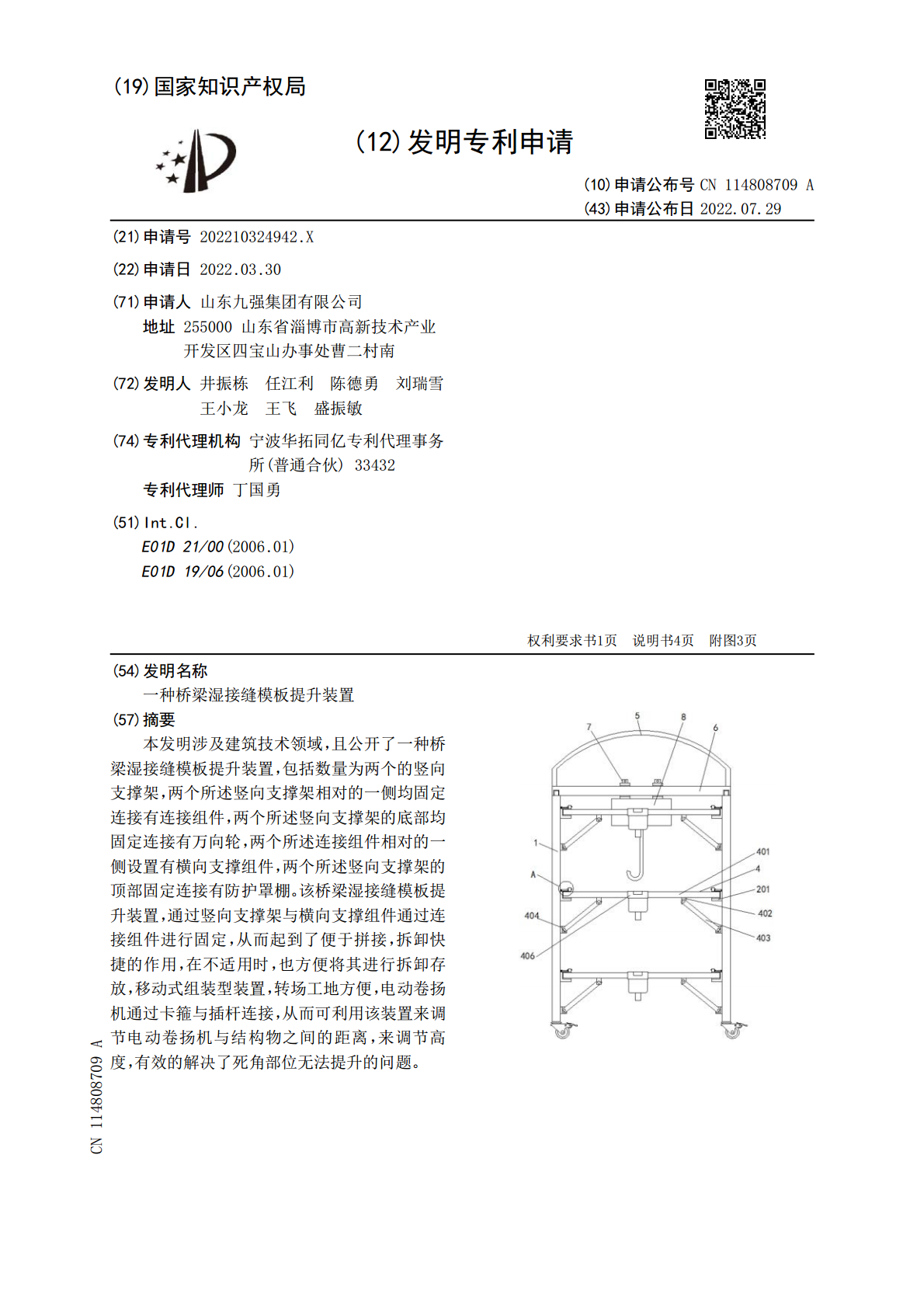

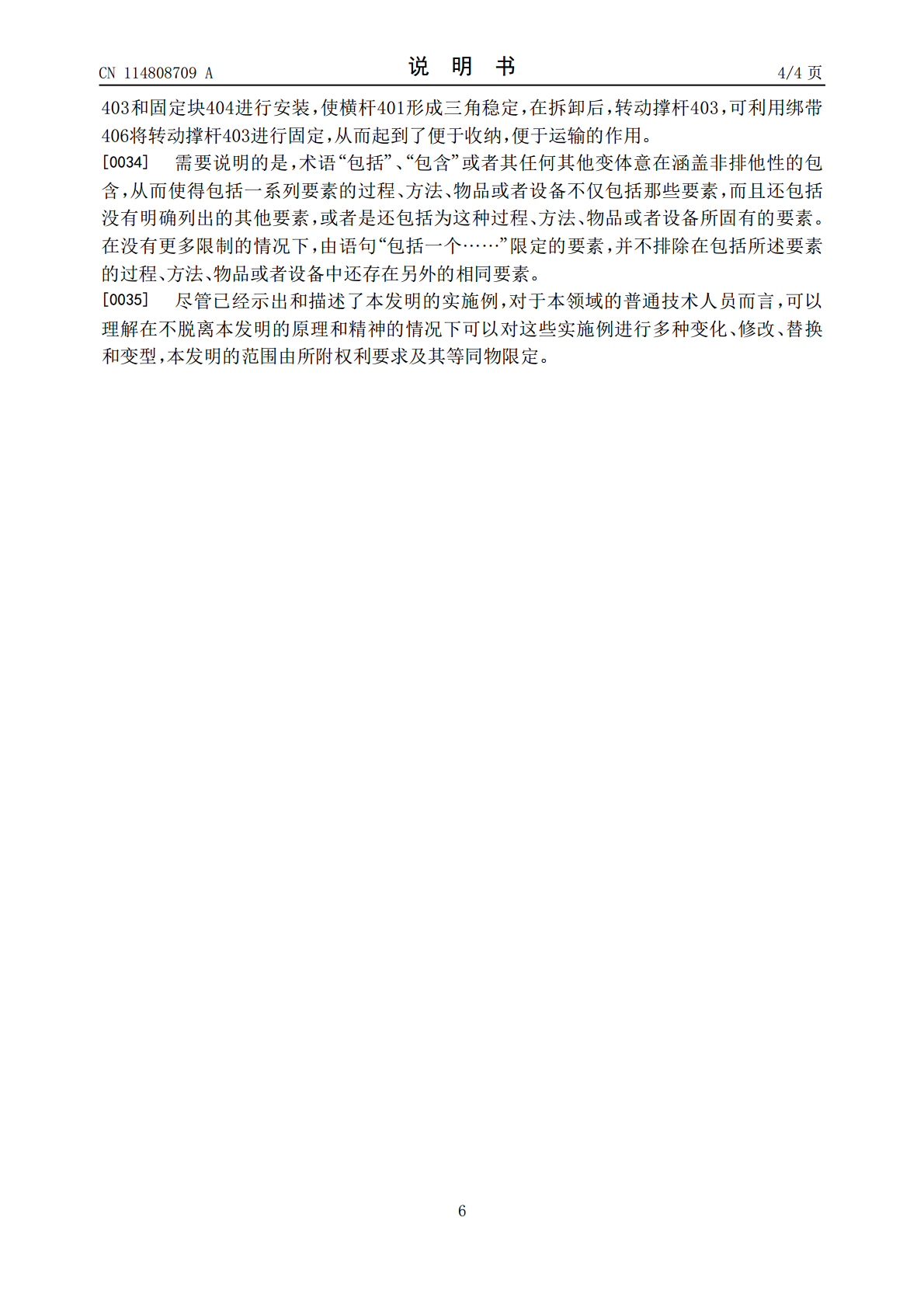

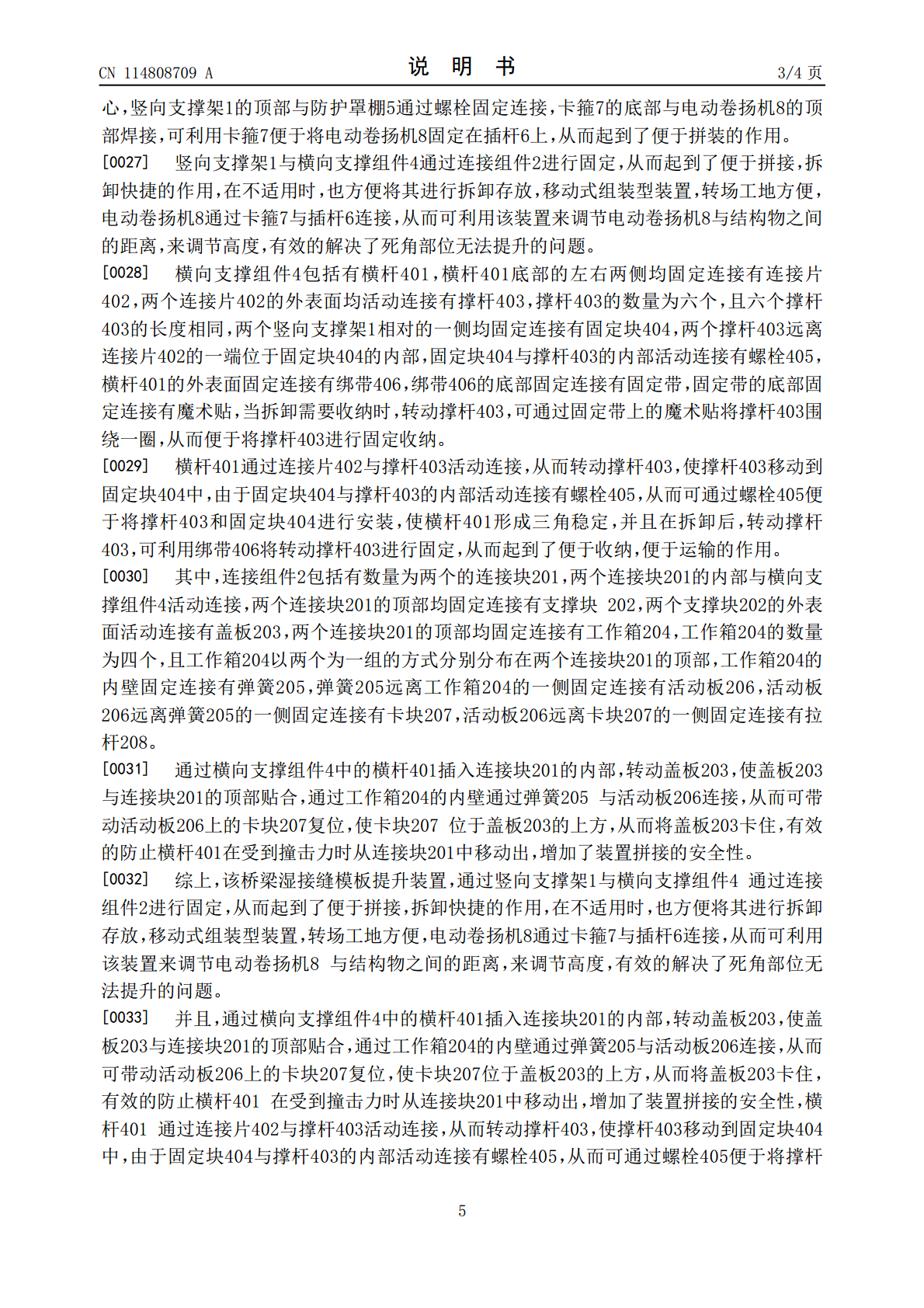

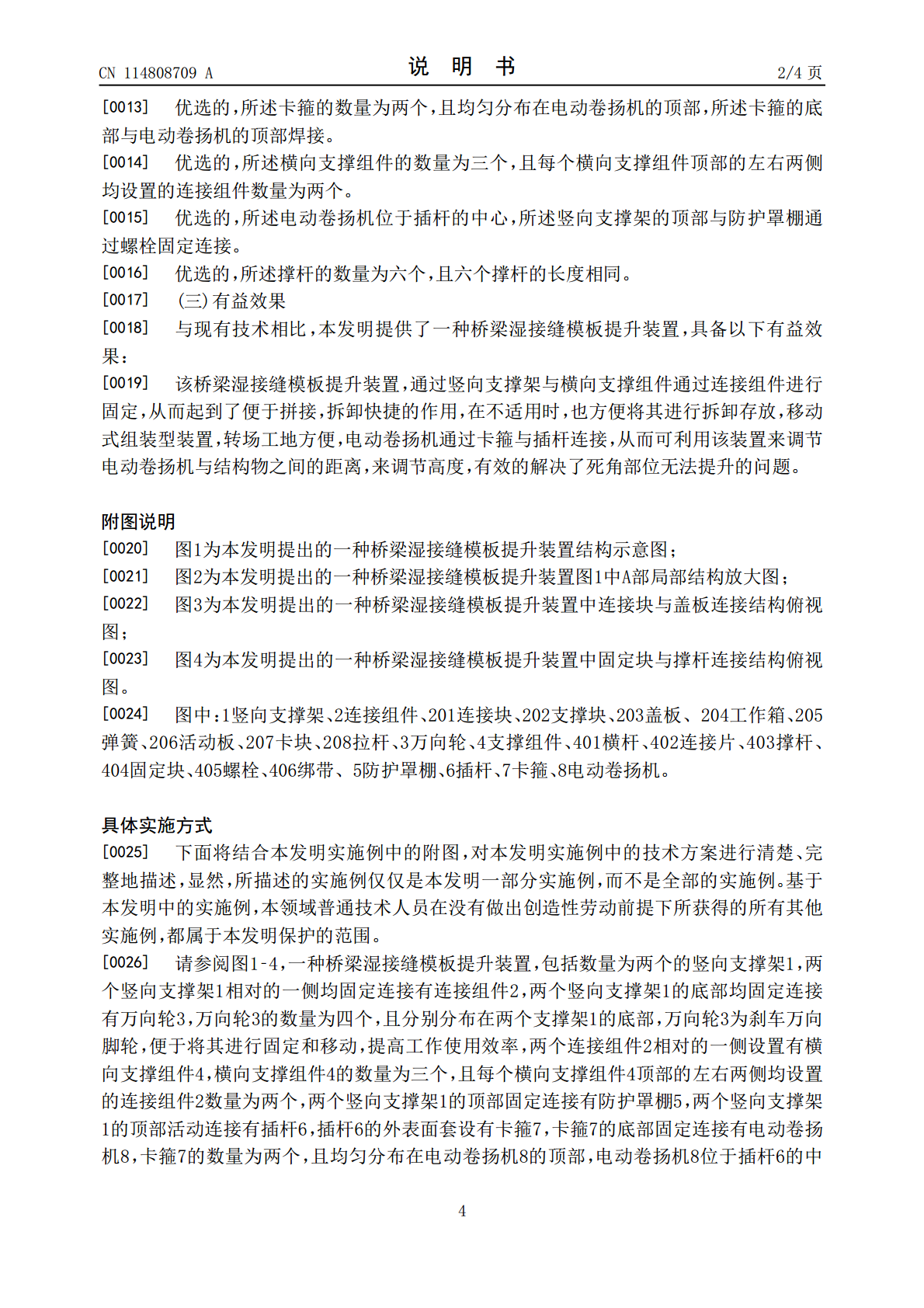

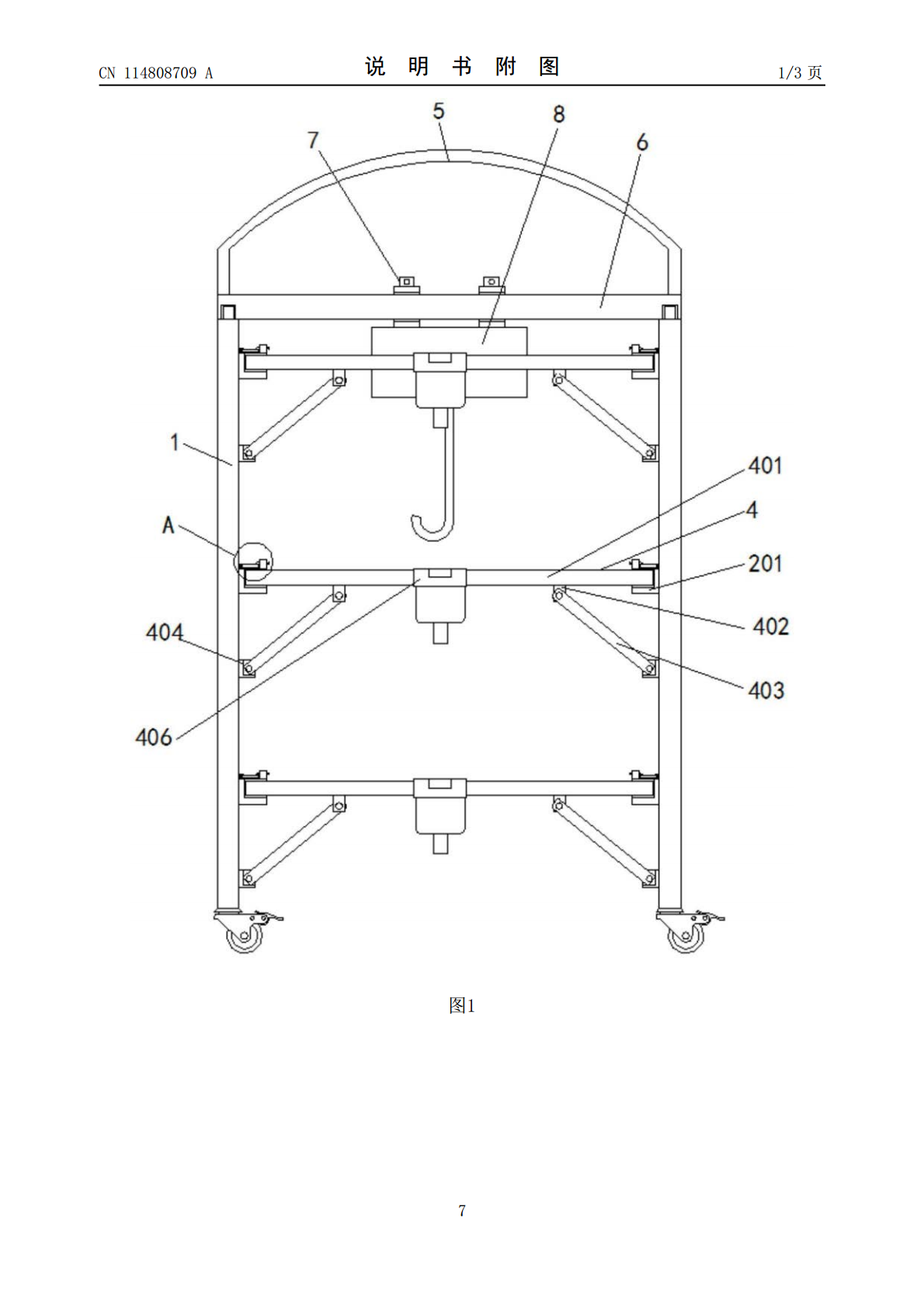

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114808709A(43)申请公布日2022.07.29(21)申请号202210324942.X(22)申请日2022.03.30(71)申请人山东九强集团有限公司地址255000山东省淄博市高新技术产业开发区四宝山办事处曹二村南(72)发明人井振栋任江利陈德勇刘瑞雪王小龙王飞盛振敏(74)专利代理机构宁波华拓同亿专利代理事务所(普通合伙)33432专利代理师丁国勇(51)Int.Cl.E01D21/00(2006.01)E01D19/06(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种桥梁湿接缝模板提升装置(57)摘要本发明涉及建筑技术领域，且公开了一种桥梁湿接缝模板提升装置，包括数量为两个的竖向支撑架，两个所述竖向支撑架相对的一侧均固定连接有连接组件，两个所述竖向支撑架的底部均固定连接有万向轮，两个所述连接组件相对的一侧设置有横向支撑组件，两个所述竖向支撑架的顶部固定连接有防护罩棚。该桥梁湿接缝模板提升装置，通过竖向支撑架与横向支撑组件通过连接组件进行固定，从而起到了便于拼接，拆卸快捷的作用，在不适用时，也方便将其进行拆卸存放，移动式组装型装置，转场工地方便，电动卷扬机通过卡箍与插杆连接，从而可利用该装置来调节电动卷扬机与结构物之间的距离，来调节高度，有效的解决了死角部位无法提升的问题。CN114808709ACN114808709A权利要求书1/1页1.一种桥梁湿接缝模板提升装置，包括数量为两个的竖向支撑架(1)，其特征在于：两个所述竖向支撑架(1)相对的一侧均固定连接有连接组件(2)，两个所述竖向支撑架(1)的底部均固定连接有万向轮(3)，两个所述连接组件(2)相对的一侧设置有横向支撑组件(4)，两个所述竖向支撑架(1)的顶部固定连接有防护罩棚(5)，两个所述竖向支撑架(1)的顶部活动连接有插杆(6)，所述插杆(6)的外表面套设有卡箍(7)，所述卡箍(7)的底部固定连接有电动卷扬机(8)；所述连接组件(2)包括有数量为两个的连接块(201)，两个所述连接块(201)的内部与横向支撑组件(4)活动连接，两个所述连接块(201)的顶部均固定连接有支撑块(202)，两个所述支撑块(202)的外表面活动连接有盖板(203)，两个所述连接块(201)的顶部均固定连接有工作箱(204)，所述工作箱(204)的内壁固定连接有弹簧(205)，所述弹簧(205)远离工作箱(204)的一侧固定连接有活动板(206)，所述活动板(206)远离弹簧(205)的一侧固定连接有卡块(207)，所述活动板(206)远离卡块(207)的一侧固定连接有拉杆(208)。2.根据权利要求1所述的一种桥梁湿接缝模板提升装置，其特征在于：所述横向支撑组件(4)包括有横杆(401)，所述横杆(401)底部的左右两侧均固定连接有连接片(402)，两个所述连接片(402)的外表面均活动连接有撑杆(403)，两个所述竖向支撑架(1)相对的一侧均固定连接有固定块(404)，两个所述撑杆(403)远离连接片(402)的一端位于固定块(404)的内部，所述固定块(404)与撑杆(403)的内部活动连接有螺栓(405)，所述横杆(401)的外表面固定连接有绑带(406)。3.根据权利要求1所述的一种桥梁湿接缝模板提升装置，其特征在于：所述工作箱(204)的数量为四个，且工作箱(204)以两个为一组的方式分别分布在两个连接块(201)的顶部。4.根据权利要求1所述的一种桥梁湿接缝模板提升装置，其特征在于：所述绑带(406)的底部固定连接有固定带，所述固定带的底部固定连接有魔术贴。5.根据权利要求1所述的一种桥梁湿接缝模板提升装置，其特征在于：所述万向轮(3)的数量为四个，且分别分布在两个支撑架(1)的底部，所述万向轮(3)为刹车万向脚轮。6.根据权利要求1所述的一种桥梁湿接缝模板提升装置，其特征在于：所述卡箍(7)的数量为两个，且均匀分布在电动卷扬机(8)的顶部，所述卡箍(7)的底部与电动卷扬机(8)的顶部焊接。7.根据权利要求1所述的一种桥梁湿接缝模板提升装置，其特征在于：所述横向支撑组件(4)的数量为三个，且每个横向支撑组件(4)顶部的左右两侧均设置的连接组件(2)数量为两个。8.根据权利要求1所述的一种桥梁湿接缝模板提升装置，其特征在于：所述电动卷扬机(8)位于插杆(6)的中心，所述竖向支撑架(1)的顶部与防护罩棚(5)通过螺栓固定连接。9.根据权利要求1所述的一种桥梁湿接缝模板提升装置，其特征在于：所述撑杆(403)的数量为六个，且六个撑杆(403)的长度相同。2CN114808709A说明书1/4页一种桥梁湿接缝模板提升装置技术领域[0001]本发明涉及建筑技术领域，具体为一种桥
