一种骨与软组织肿瘤活检针.pdf

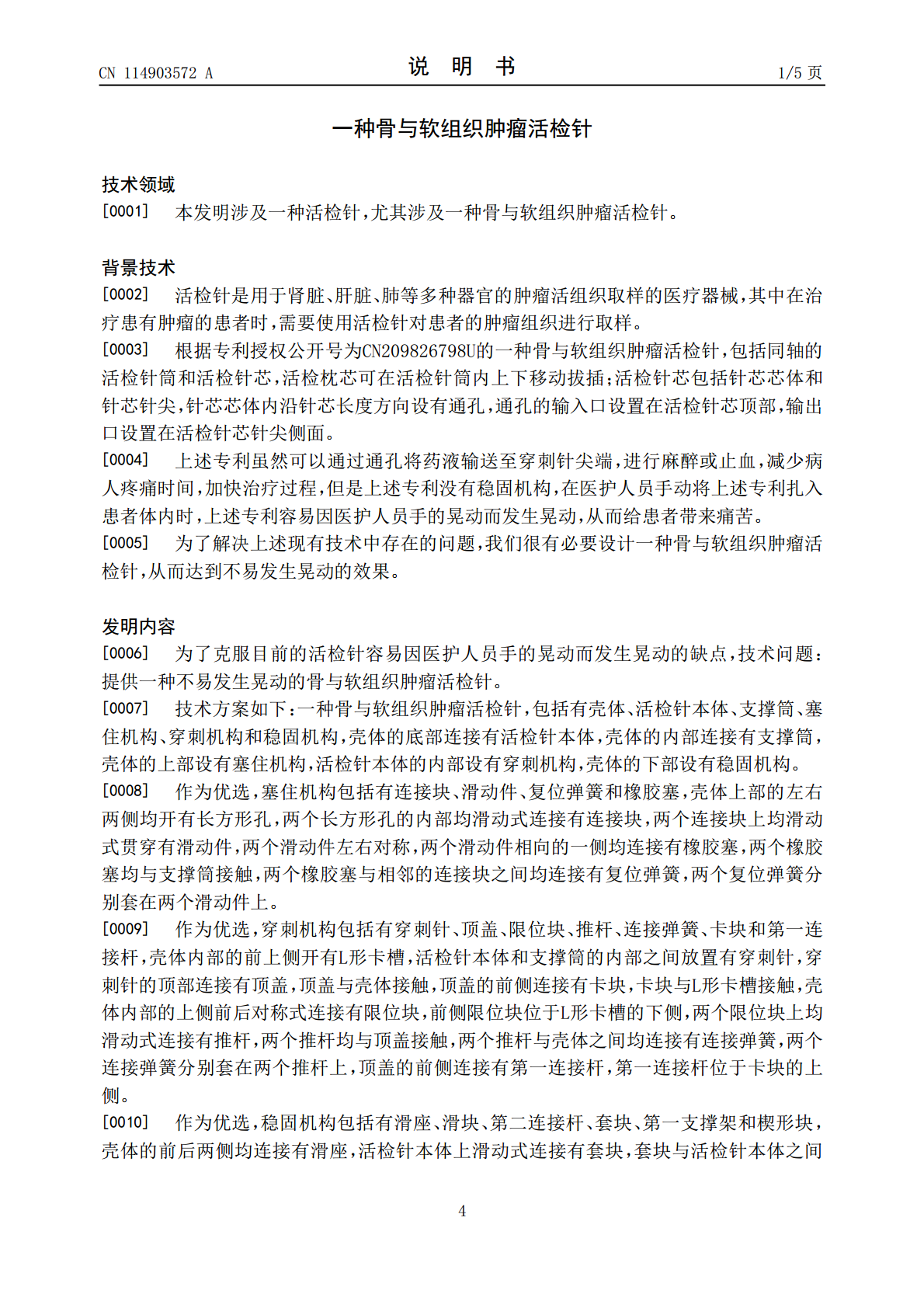

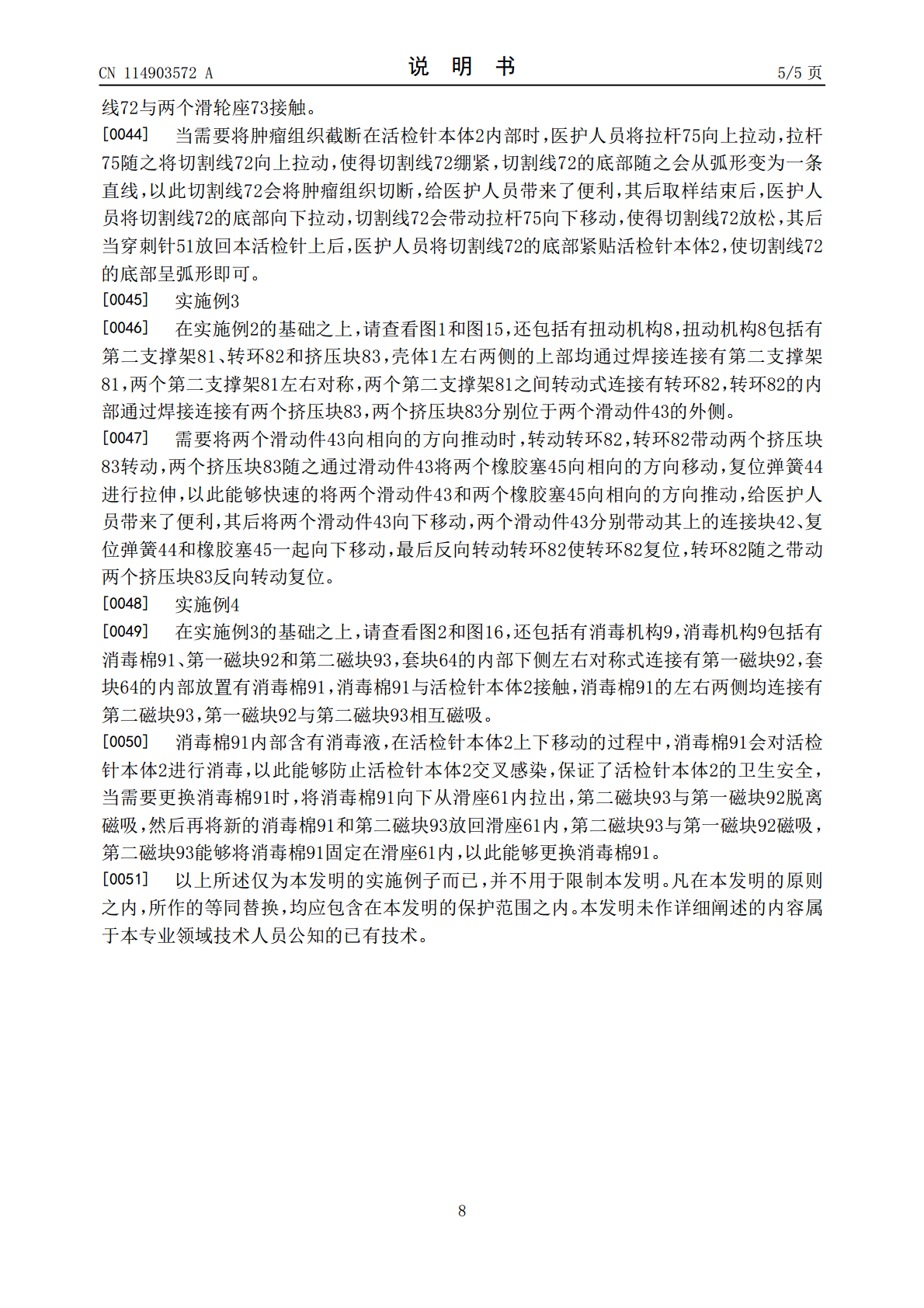

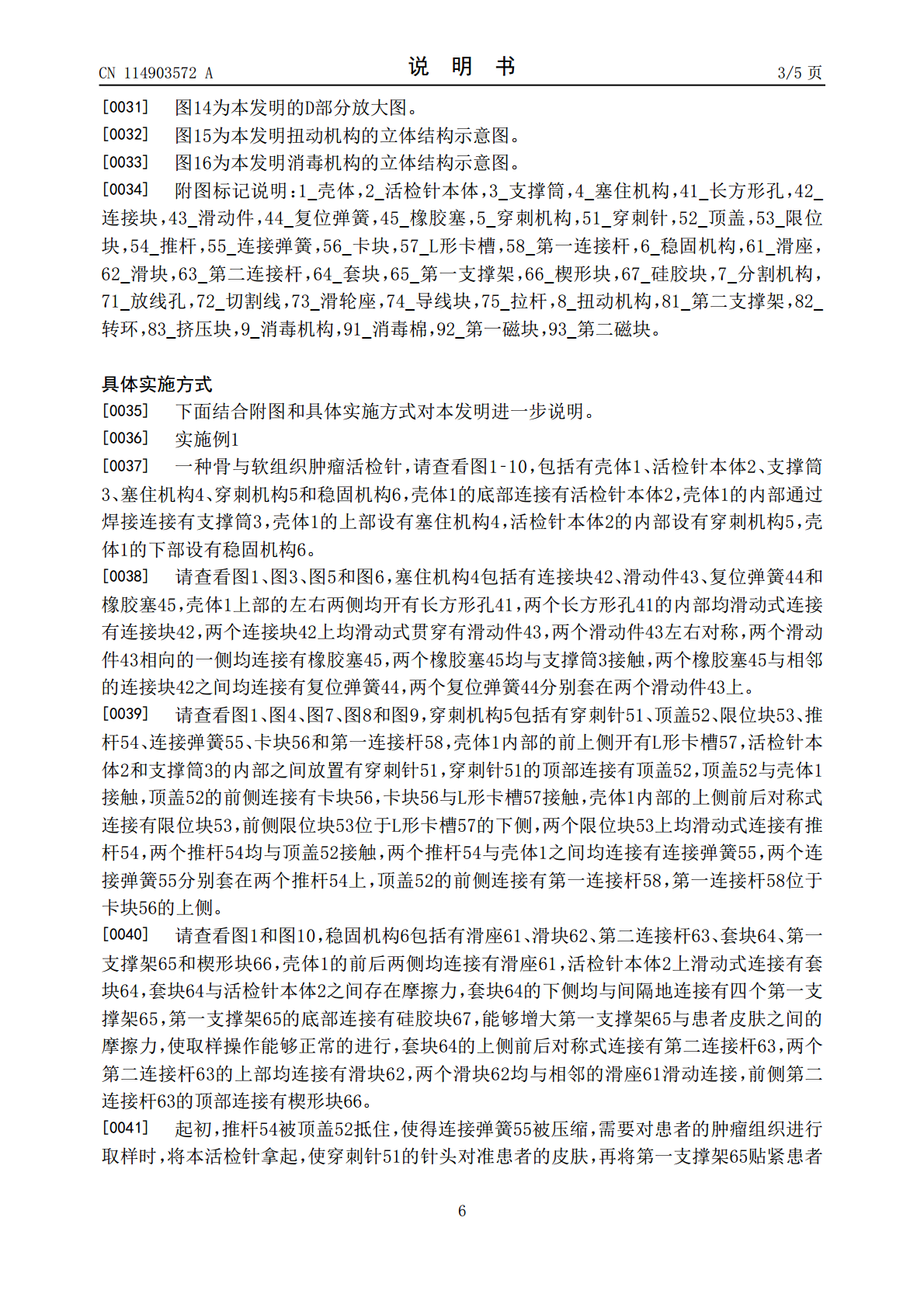

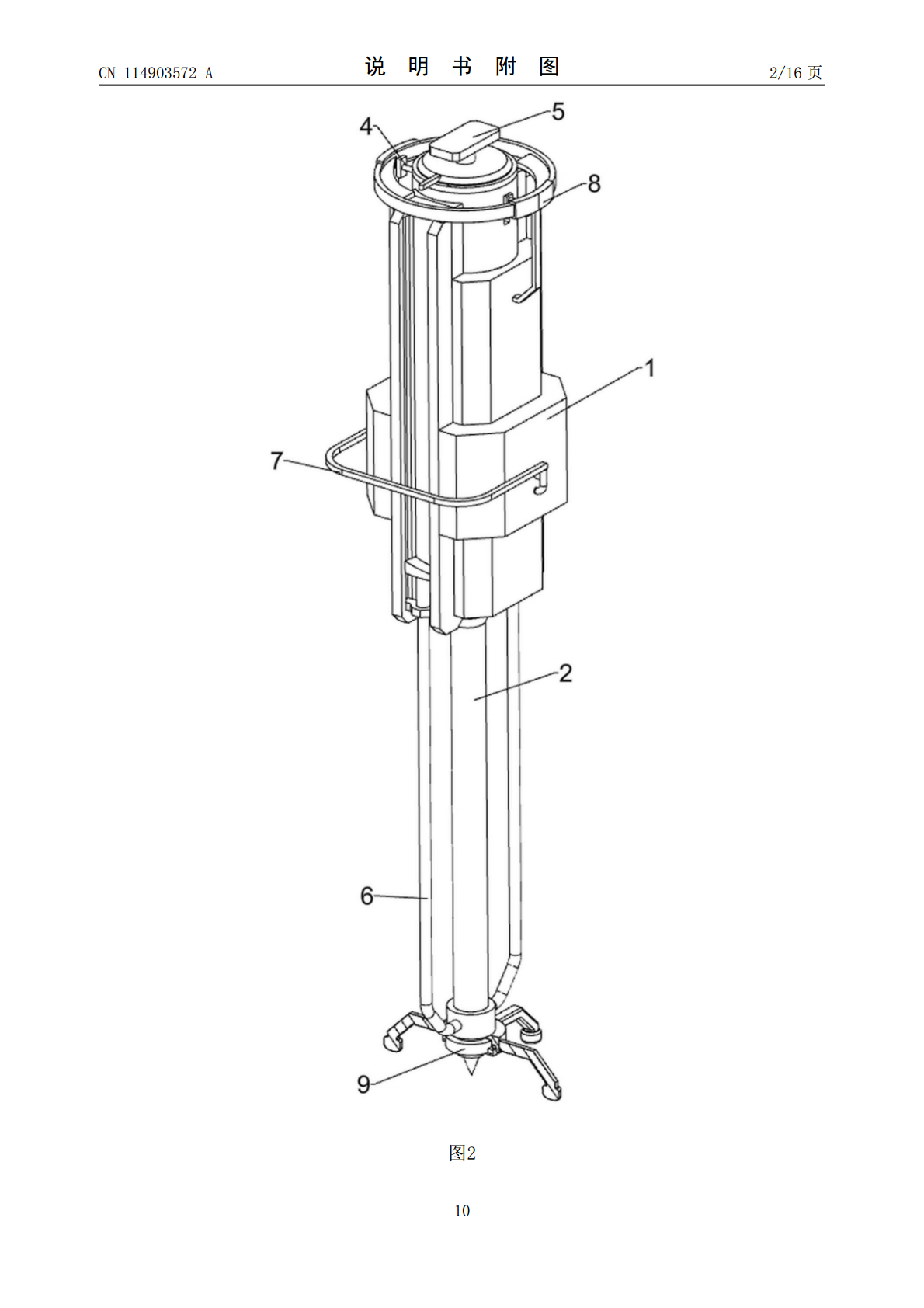

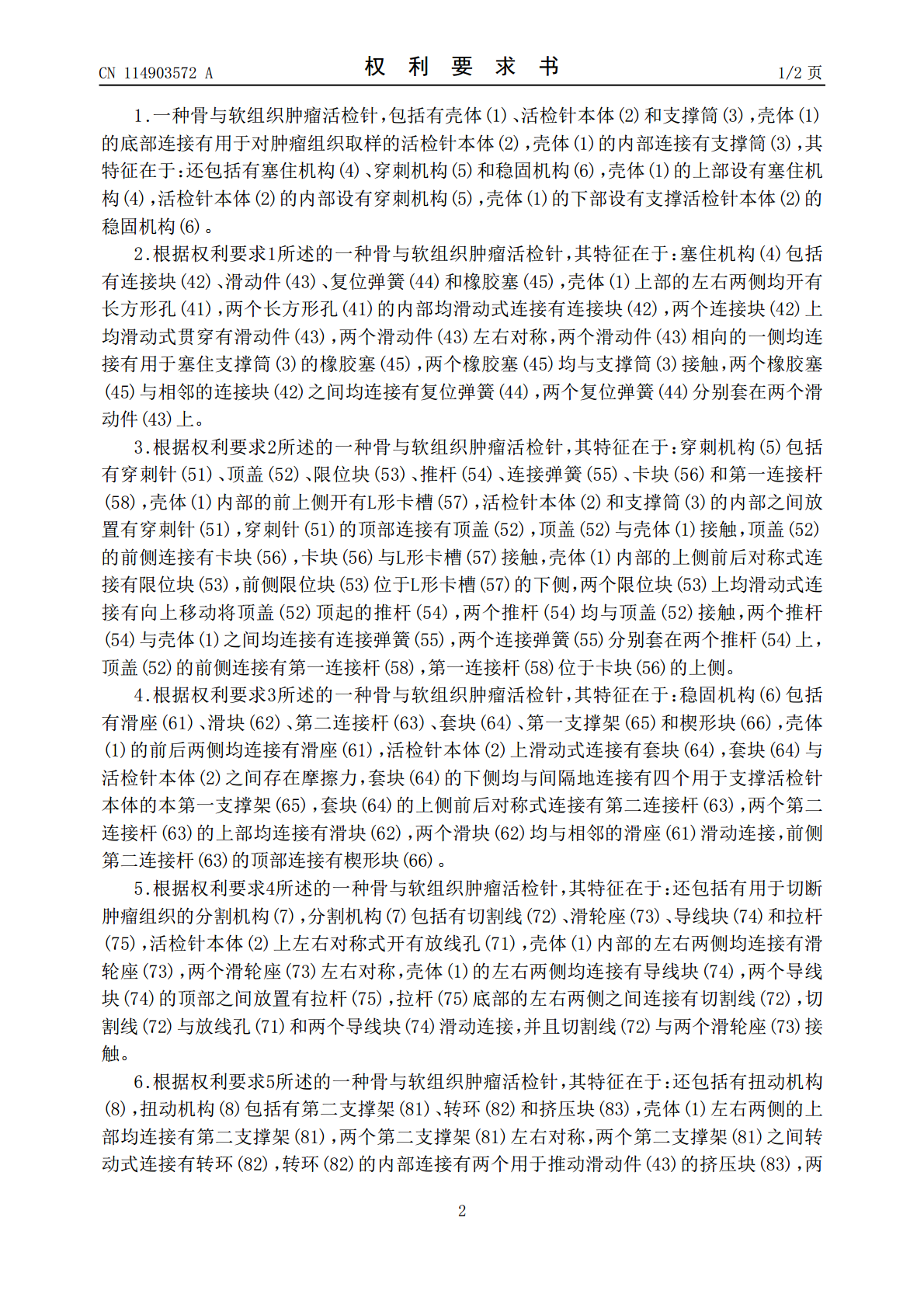

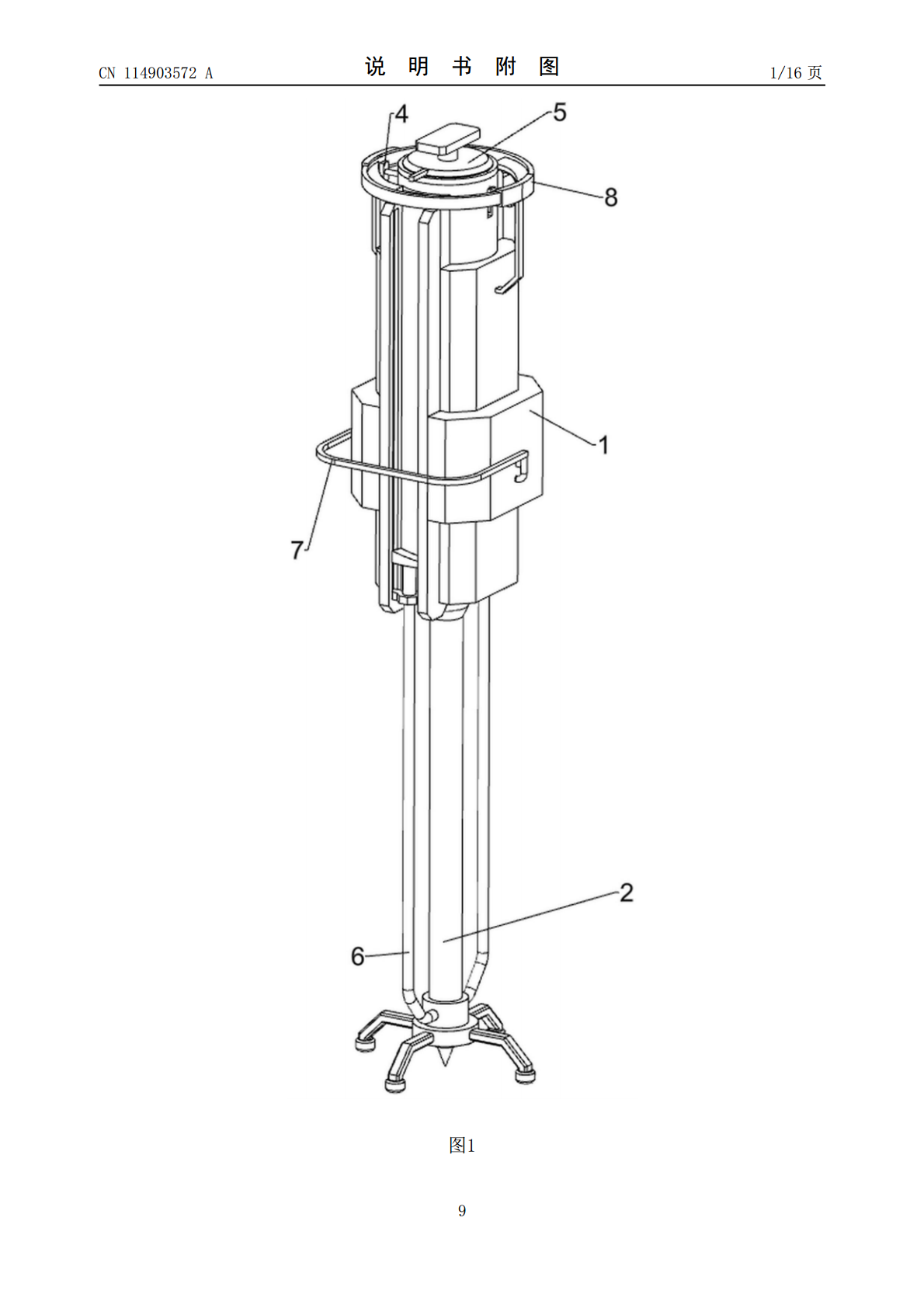

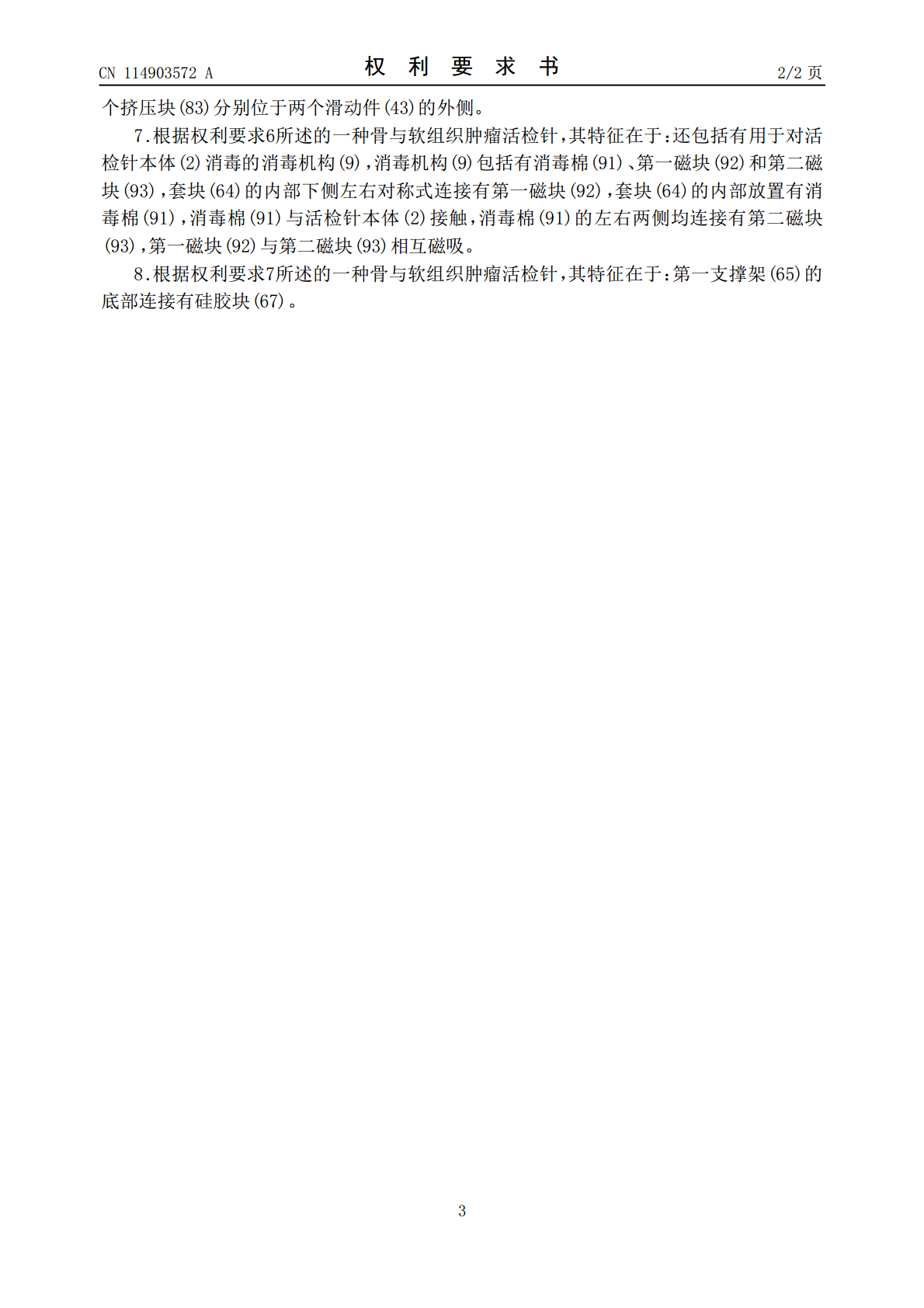

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114903572A(43)申请公布日2022.08.16(21)申请号202210503198.X(22)申请日2022.05.09(71)申请人河南省肿瘤医院地址450008河南省郑州市金水区东明路127号(72)发明人高世磊王家强张鹏姚伟涛王佳(74)专利代理机构西安研创天下知识产权代理事务所(普通合伙)61239专利代理师彭娜娜(51)Int.Cl.A61B17/34(2006.01)A61B10/02(2006.01)A61L2/18(2006.01)A61L2/26(2006.01)权利要求书2页说明书5页附图16页(54)发明名称一种骨与软组织肿瘤活检针(57)摘要本发明涉及一种活检针，尤其涉及一种骨与软组织肿瘤活检针。本发明提供一种不易发生晃动的骨与软组织肿瘤活检针。一种骨与软组织肿瘤活检针，包括有壳体、活检针本体、支撑筒等，壳体的底部连接有活检针本体，壳体的内部连接有支撑筒。将活检针本体插入患者体内，在活检针本体与滑座之间摩擦力的作用下，活检针本体会因医护人员的推力均速的插入患者的体内，并且在四个第一支撑架的作用下，第一支撑架能够对活检针本体进行支撑，防止活检针本体晃动，以此能够正常且安全的进行取样操作。CN114903572ACN114903572A权利要求书1/2页1.一种骨与软组织肿瘤活检针，包括有壳体(1)、活检针本体(2)和支撑筒(3)，壳体(1)的底部连接有用于对肿瘤组织取样的活检针本体(2)，壳体(1)的内部连接有支撑筒(3)，其特征在于：还包括有塞住机构(4)、穿刺机构(5)和稳固机构(6)，壳体(1)的上部设有塞住机构(4)，活检针本体(2)的内部设有穿刺机构(5)，壳体(1)的下部设有支撑活检针本体(2)的稳固机构(6)。2.根据权利要求1所述的一种骨与软组织肿瘤活检针，其特征在于：塞住机构(4)包括有连接块(42)、滑动件(43)、复位弹簧(44)和橡胶塞(45)，壳体(1)上部的左右两侧均开有长方形孔(41)，两个长方形孔(41)的内部均滑动式连接有连接块(42)，两个连接块(42)上均滑动式贯穿有滑动件(43)，两个滑动件(43)左右对称，两个滑动件(43)相向的一侧均连接有用于塞住支撑筒(3)的橡胶塞(45)，两个橡胶塞(45)均与支撑筒(3)接触，两个橡胶塞(45)与相邻的连接块(42)之间均连接有复位弹簧(44)，两个复位弹簧(44)分别套在两个滑动件(43)上。3.根据权利要求2所述的一种骨与软组织肿瘤活检针，其特征在于：穿刺机构(5)包括有穿刺针(51)、顶盖(52)、限位块(53)、推杆(54)、连接弹簧(55)、卡块(56)和第一连接杆(58)，壳体(1)内部的前上侧开有L形卡槽(57)，活检针本体(2)和支撑筒(3)的内部之间放置有穿刺针(51)，穿刺针(51)的顶部连接有顶盖(52)，顶盖(52)与壳体(1)接触，顶盖(52)的前侧连接有卡块(56)，卡块(56)与L形卡槽(57)接触，壳体(1)内部的上侧前后对称式连接有限位块(53)，前侧限位块(53)位于L形卡槽(57)的下侧，两个限位块(53)上均滑动式连接有向上移动将顶盖(52)顶起的推杆(54)，两个推杆(54)均与顶盖(52)接触，两个推杆(54)与壳体(1)之间均连接有连接弹簧(55)，两个连接弹簧(55)分别套在两个推杆(54)上，顶盖(52)的前侧连接有第一连接杆(58)，第一连接杆(58)位于卡块(56)的上侧。4.根据权利要求3所述的一种骨与软组织肿瘤活检针，其特征在于：稳固机构(6)包括有滑座(61)、滑块(62)、第二连接杆(63)、套块(64)、第一支撑架(65)和楔形块(66)，壳体(1)的前后两侧均连接有滑座(61)，活检针本体(2)上滑动式连接有套块(64)，套块(64)与活检针本体(2)之间存在摩擦力，套块(64)的下侧均与间隔地连接有四个用于支撑活检针本体的本第一支撑架(65)，套块(64)的上侧前后对称式连接有第二连接杆(63)，两个第二连接杆(63)的上部均连接有滑块(62)，两个滑块(62)均与相邻的滑座(61)滑动连接，前侧第二连接杆(63)的顶部连接有楔形块(66)。5.根据权利要求4所述的一种骨与软组织肿瘤活检针，其特征在于：还包括有用于切断肿瘤组织的分割机构(7)，分割机构(7)包括有切割线(72)、滑轮座(73)、导线块(74)和拉杆(75)，活检针本体(2)上左右对称式开有放线孔(71)，壳体(1)内部的左右两侧均连接有滑轮座(73)，两个滑轮座(73)左右对称，壳体(1)的左右两侧均连接有导线块(74)，两个导线块(74)的顶部之间放置有拉杆(75)，拉杆(75)底部的左右两侧之间连接有切割线(
