一种紫铜棒加工用切屑颗粒变速调节回收装置.pdf

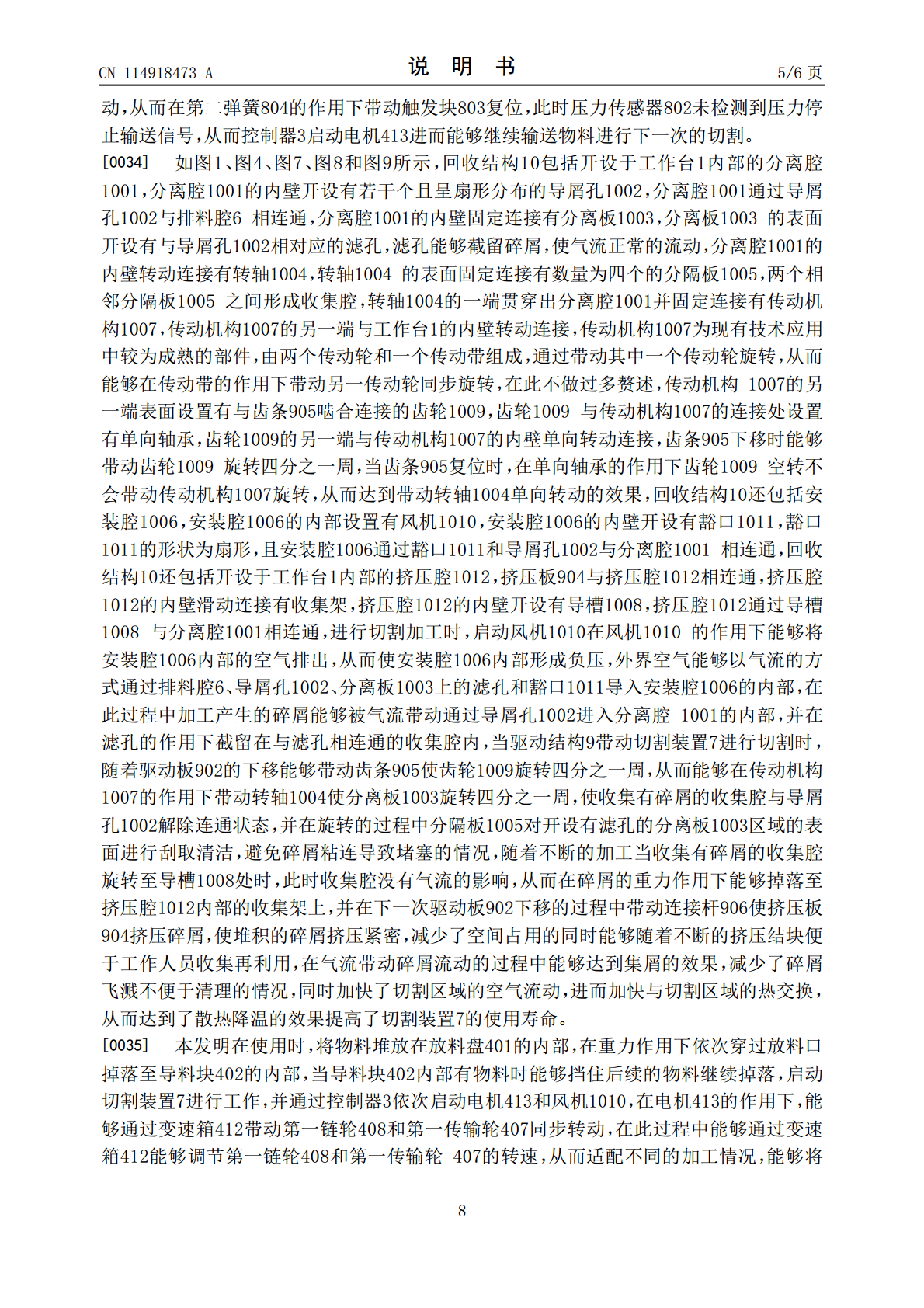

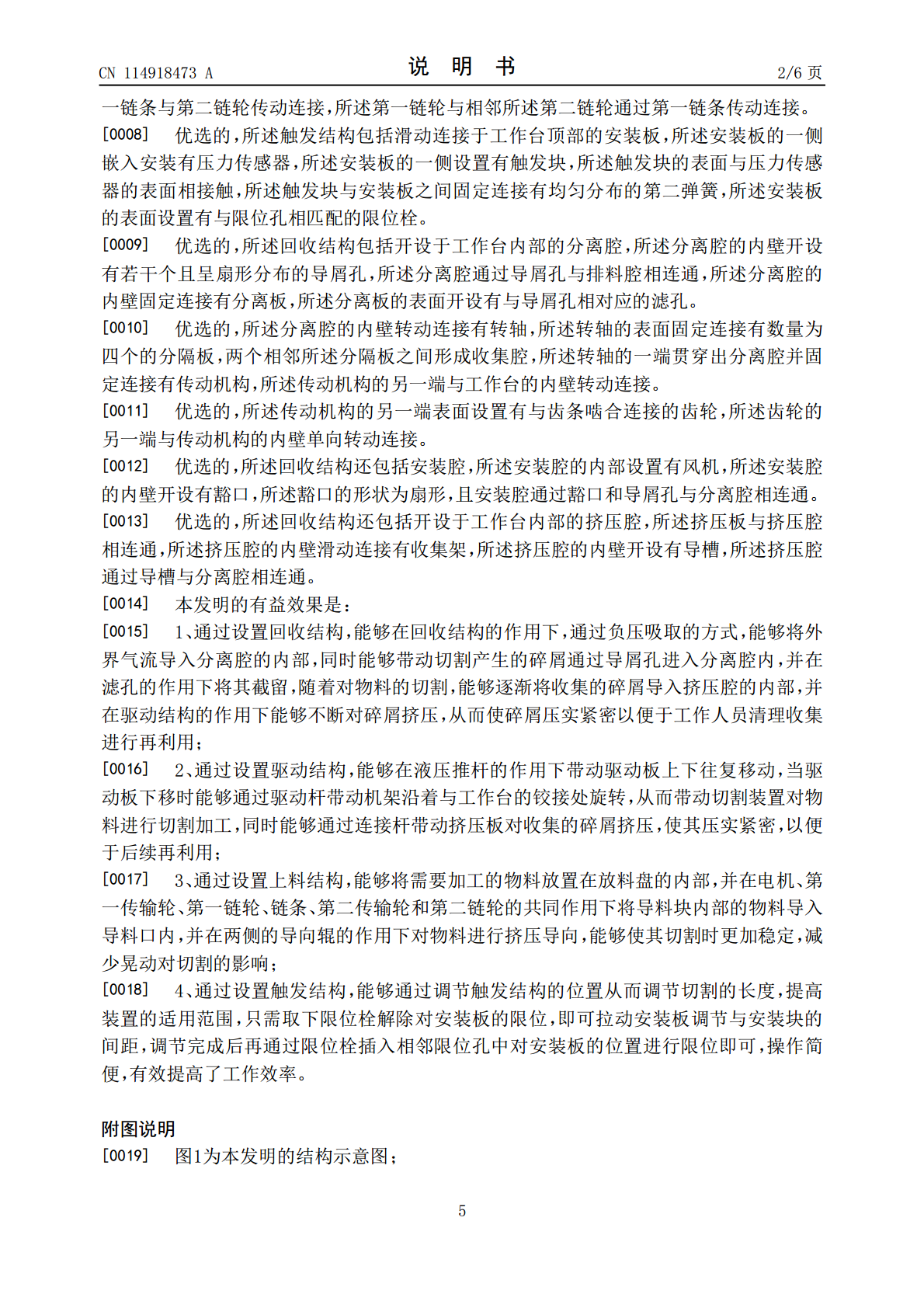

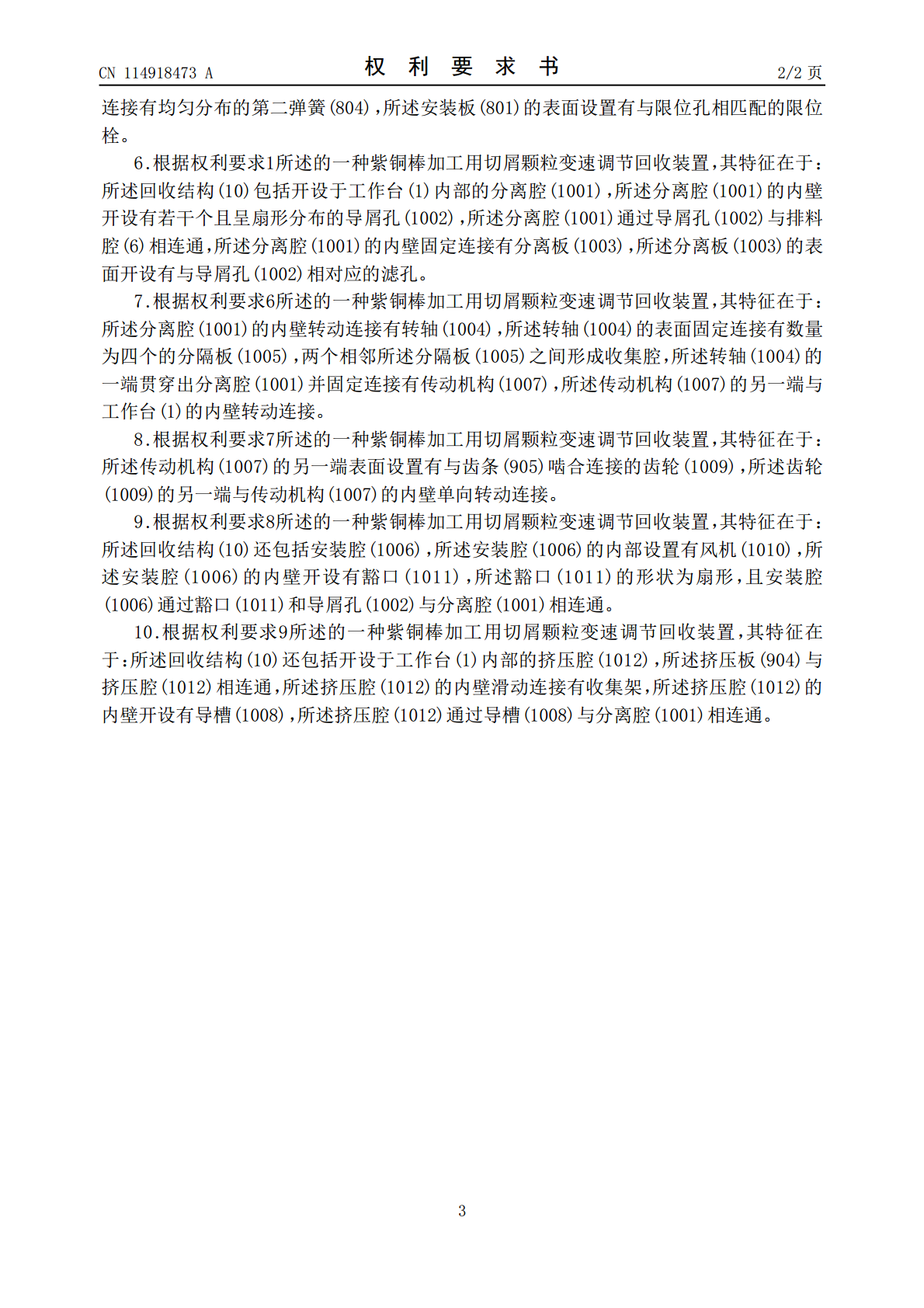

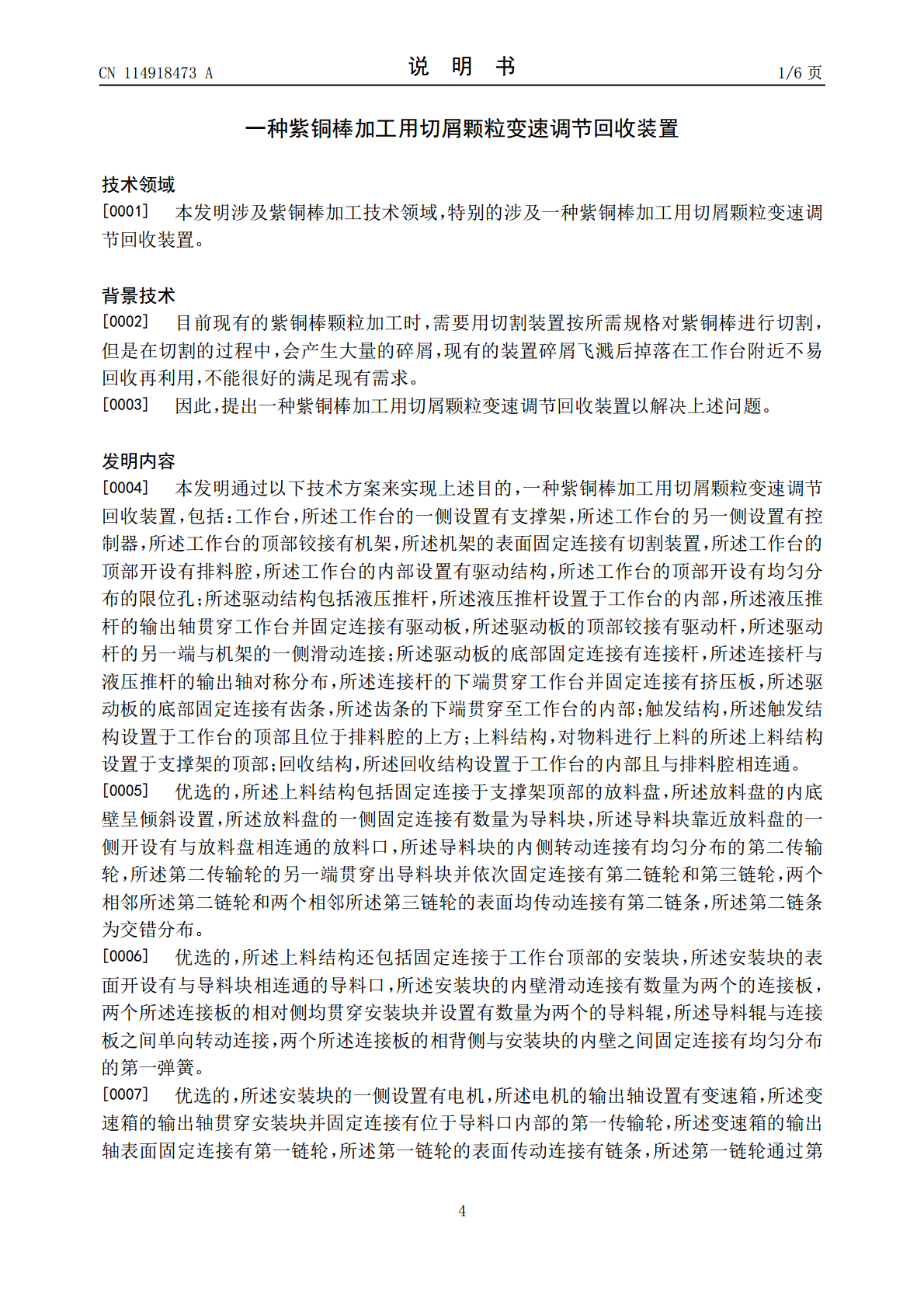

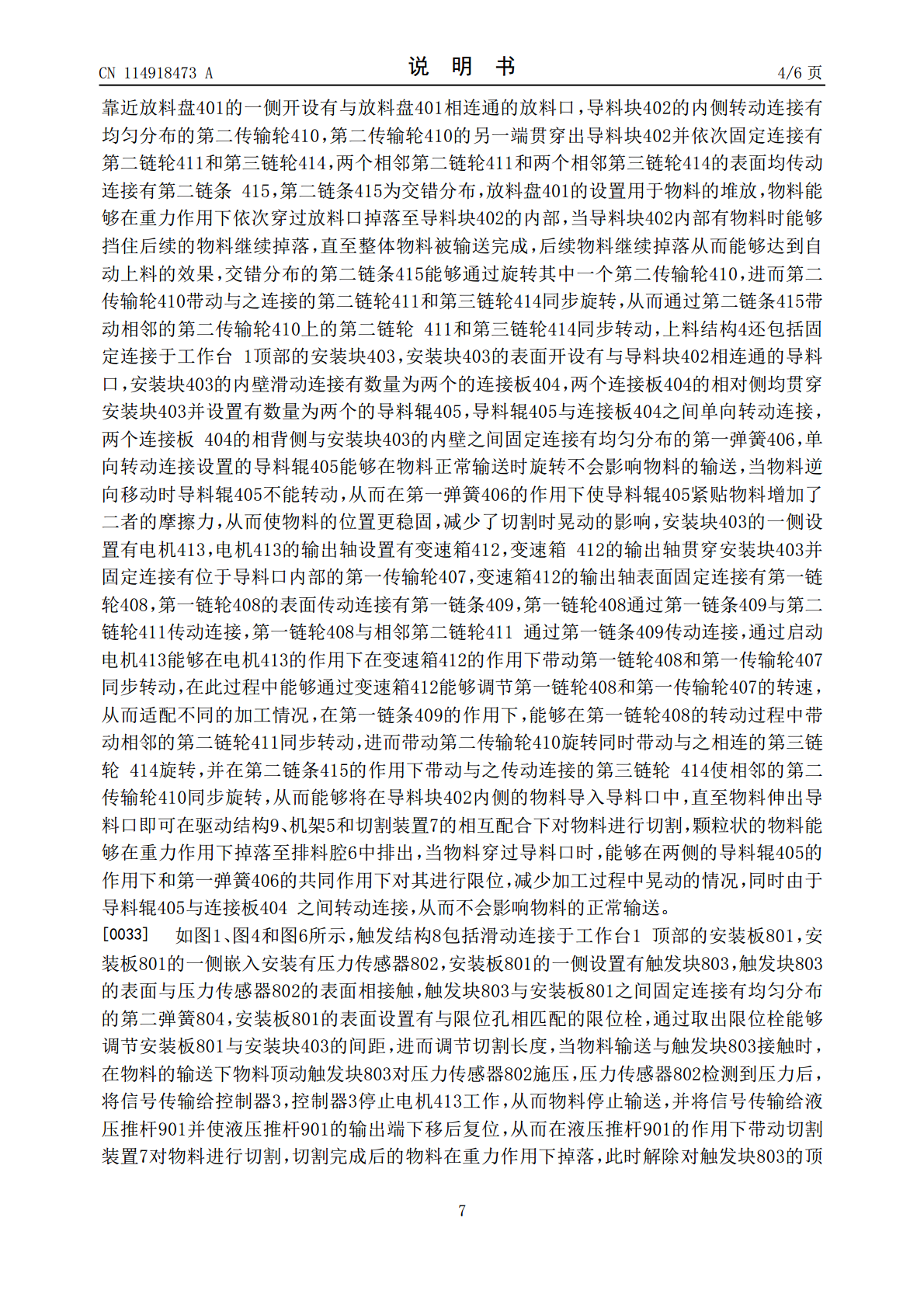

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114918473A(43)申请公布日2022.08.19(21)申请号202210509660.7B23Q11/00(2006.01)(22)申请日2022.05.11B23Q11/10(2006.01)B23Q17/00(2006.01)(71)申请人贵溪华泰铜业有限公司B23Q17/22(2006.01)地址335000江西省鹰潭市贵溪市工业园B30B9/32(2006.01)区(72)发明人郑碎勇郑亦孟郑松本(74)专利代理机构南昌中擎知识产权代理事务所(普通合伙)36148专利代理师陈海涛(51)Int.Cl.B23D19/00(2006.01)B23D33/00(2006.01)B23D33/02(2006.01)B23D33/10(2006.01)B23Q7/05(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种紫铜棒加工用切屑颗粒变速调节回收装置(57)摘要本发明涉及紫铜棒加工技术领域，具体的说是一种紫铜棒加工用切屑颗粒变速调节回收装置，包括：工作台，所述工作台的一侧设置有支撑架，所述工作台的另一侧设置有控制器，所述工作台的顶部铰接有机架，所述机架的表面固定连接有切割装置，所述工作台的顶部开设有排料腔，该装置通过设置回收结构，能够在回收结构的作用下，通过负压吸取的方式，能够将外界气流导入分离腔的内部，同时能够带动切割产生的碎屑通过导屑孔进入分离腔内，并在滤孔的作用下将其截留，随着对物料的切割，能够逐渐将收集的碎屑导入挤压腔的内部，并在驱动结构的作用下能够不断对碎屑挤压，从而使碎屑压实紧密以便于工作人员清理收集进行再利用。CN114918473ACN114918473A权利要求书1/2页1.一种紫铜棒加工用切屑颗粒变速调节回收装置，其特征在于，包括：工作台(1)，所述工作台(1)的一侧设置有支撑架(2)，所述工作台(1)的另一侧设置有控制器(3)，所述工作台(1)的顶部铰接有机架(5)，所述机架(5)的表面固定连接有切割装置(7)，所述工作台(1)的顶部开设有排料腔(6)，所述工作台(1)的内部设置有驱动结构(9)，所述工作台(1)的顶部开设有均匀分布的限位孔；所述驱动结构(9)包括液压推杆(901)，所述液压推杆(901)设置于工作台(1)的内部，所述液压推杆(901)的输出轴贯穿工作台(1)并固定连接有驱动板(902)，所述驱动板(902)的顶部铰接有驱动杆(903)，所述驱动杆(903)的另一端与机架(5)的一侧滑动连接；所述驱动板(902)的底部固定连接有连接杆(906)，所述连接杆(906)与液压推杆(901)的输出轴对称分布，所述连接杆(906)的下端贯穿工作台(1)并固定连接有挤压板(904)，所述驱动板(902)的底部固定连接有齿条(905)，所述齿条(905)的下端贯穿至工作台(1)的内部；触发结构(8)，所述触发结构(8)设置于工作台(1)的顶部且位于排料腔(6)的上方；上料结构(4)，对物料进行上料的所述上料结构(4)设置于支撑架(2)的顶部；回收结构(10)，所述回收结构(10)设置于工作台(1)的内部且与排料腔(6)相连通。2.根据权利要求1所述的一种紫铜棒加工用切屑颗粒变速调节回收装置，其特征在于：所述上料结构(4)包括固定连接于支撑架(2)顶部的放料盘(401)，所述放料盘(401)的内底壁呈倾斜设置，所述放料盘(401)的一侧固定连接有数量为导料块(402)，所述导料块(402)靠近放料盘(401)的一侧开设有与放料盘(401)相连通的放料口，所述导料块(402)的内侧转动连接有均匀分布的第二传输轮(410)，所述第二传输轮(410)的另一端贯穿出导料块(402)并依次固定连接有第二链轮(411)和第三链轮(414)，两个相邻所述第二链轮(411)和两个相邻所述第三链轮(414)的表面均传动连接有第二链条(415)，所述第二链条(415)为交错分布。3.根据权利要求2所述的一种紫铜棒加工用切屑颗粒变速调节回收装置，其特征在于：所述上料结构(4)还包括固定连接于工作台(1)顶部的安装块(403)，所述安装块(403)的表面开设有与导料块(402)相连通的导料口，所述安装块(403)的内壁滑动连接有数量为两个的连接板(404)，两个所述连接板(404)的相对侧均贯穿安装块(403)并设置有数量为两个的导料辊(405)，所述导料辊(405)与连接板(404)之间单向转动连接，两个所述连接板(404)的相背侧与安装块(403)的内壁之间固定连接有均匀分布的第一弹簧(406)。4.根据权利要求3所述的一种紫铜棒加工用切屑颗粒变速调节回收装置，其特征在于：所述安装块(403)的一侧设置有电机(413)，所述电机
