一种钨钼对焊机.pdf

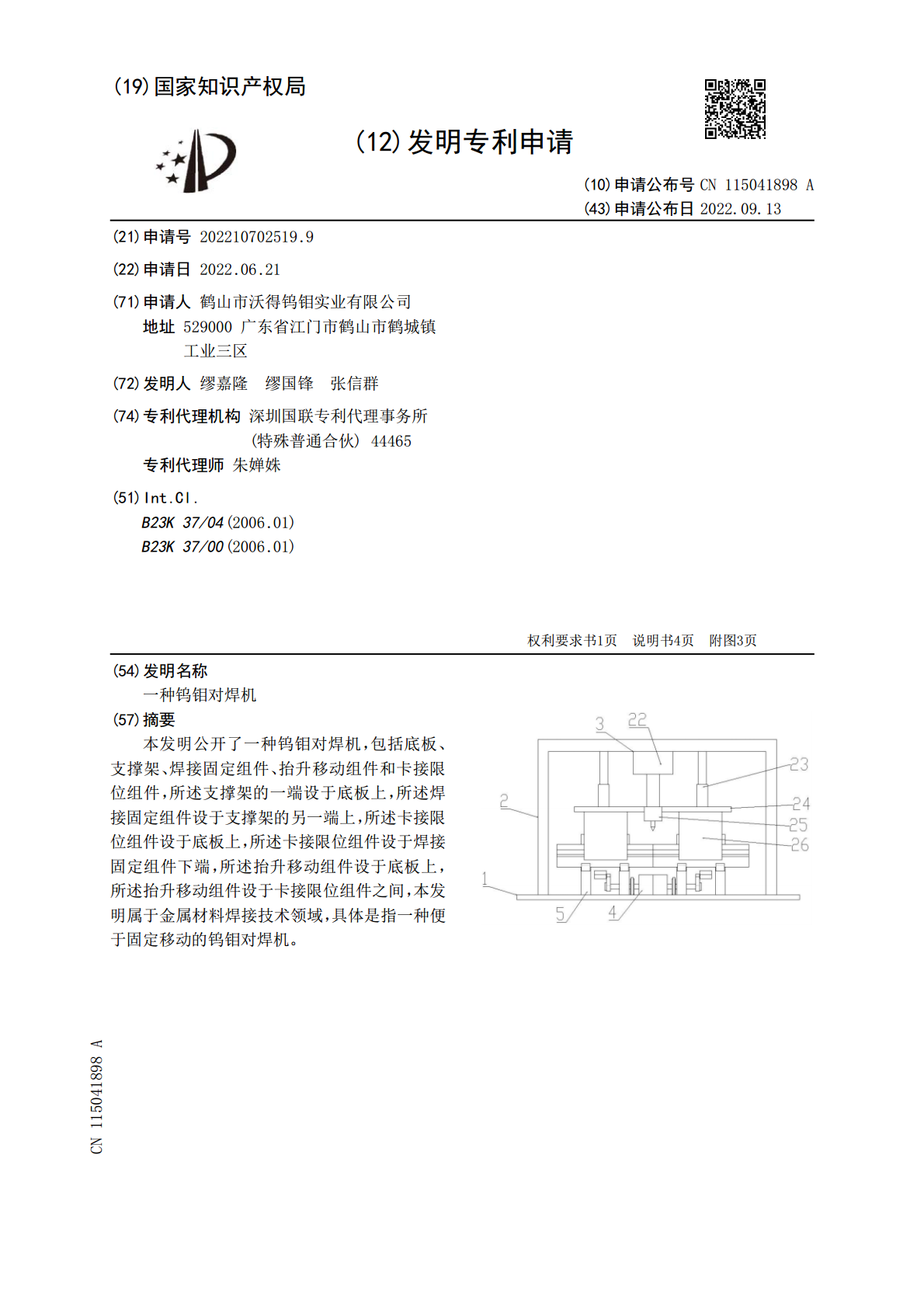

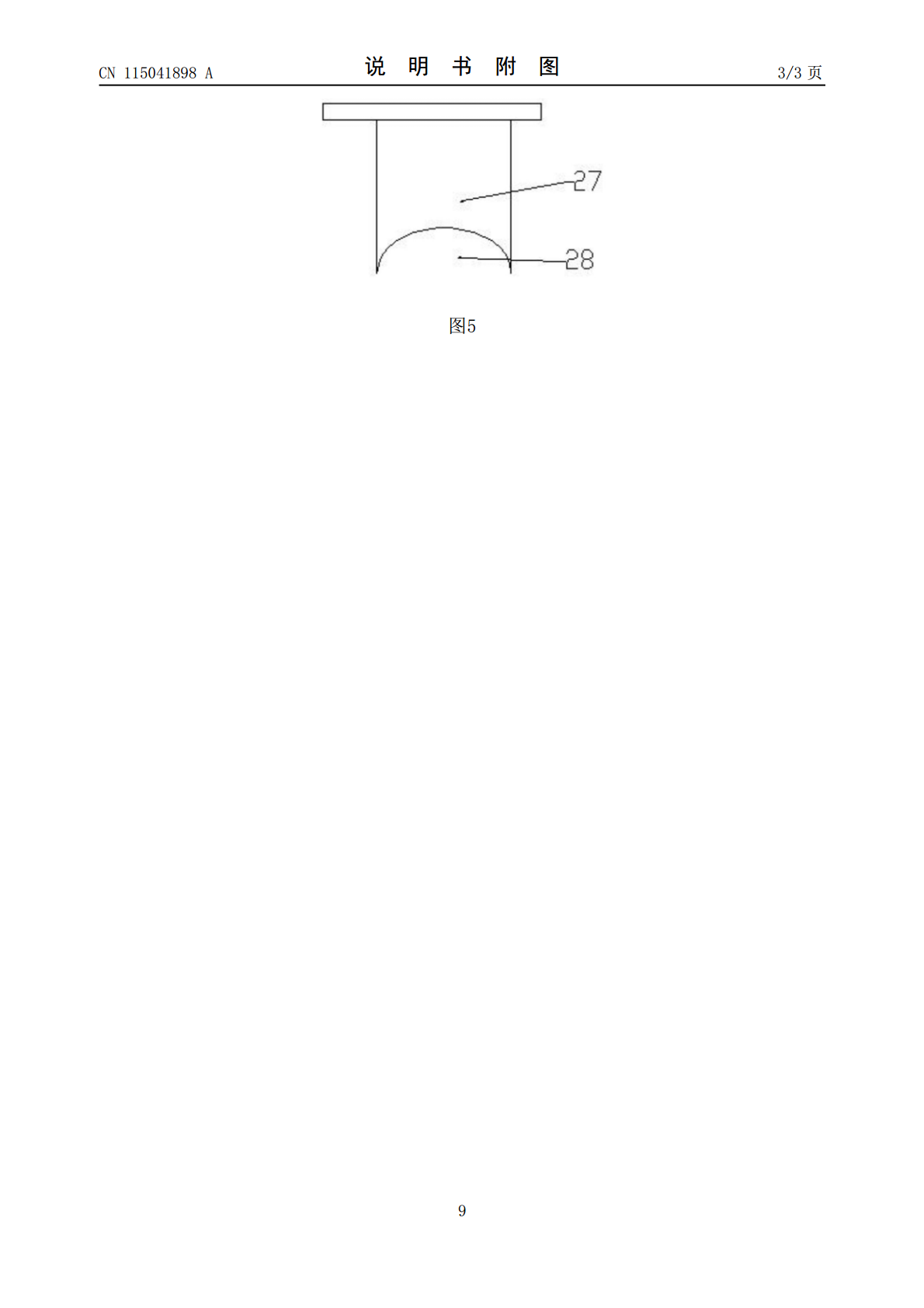

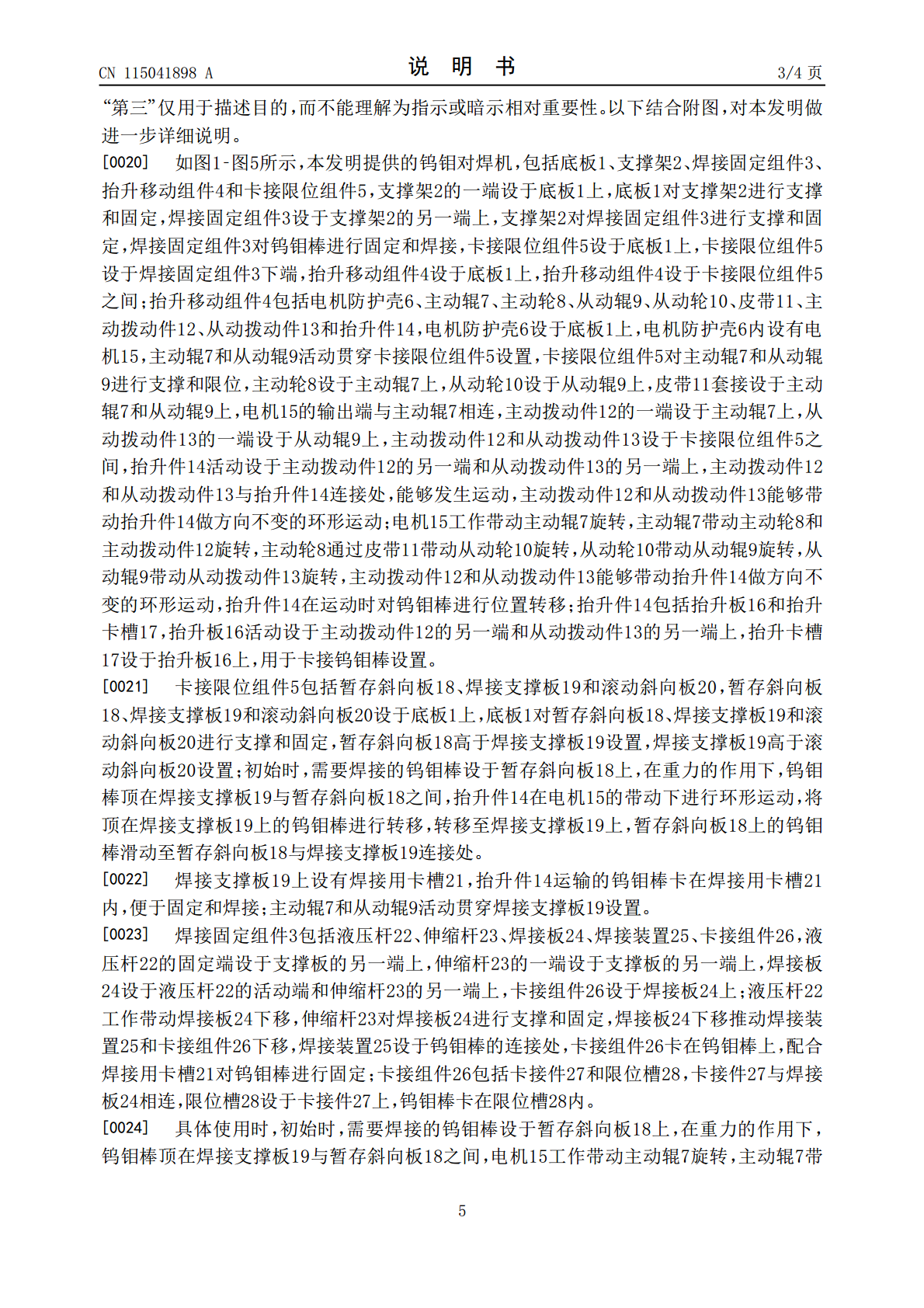

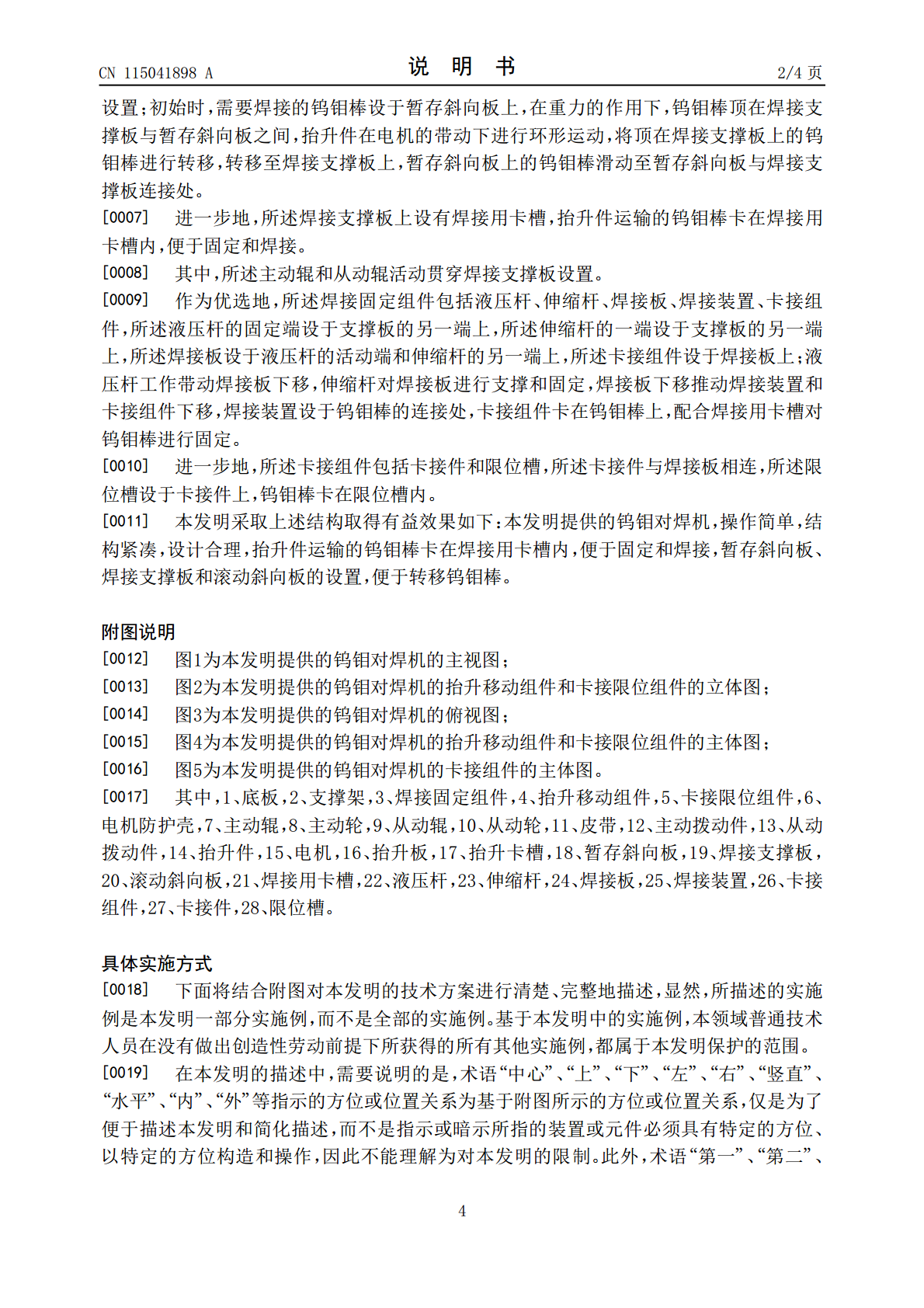

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115041898A(43)申请公布日2022.09.13(21)申请号202210702519.9(22)申请日2022.06.21(71)申请人鹤山市沃得钨钼实业有限公司地址529000广东省江门市鹤山市鹤城镇工业三区(72)发明人缪嘉隆缪国锋张信群(74)专利代理机构深圳国联专利代理事务所(特殊普通合伙)44465专利代理师朱婵姝(51)Int.Cl.B23K37/04(2006.01)B23K37/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种钨钼对焊机(57)摘要本发明公开了一种钨钼对焊机，包括底板、支撑架、焊接固定组件、抬升移动组件和卡接限位组件，所述支撑架的一端设于底板上，所述焊接固定组件设于支撑架的另一端上，所述卡接限位组件设于底板上，所述卡接限位组件设于焊接固定组件下端，所述抬升移动组件设于底板上，所述抬升移动组件设于卡接限位组件之间，本发明属于金属材料焊接技术领域，具体是指一种便于固定移动的钨钼对焊机。CN115041898ACN115041898A权利要求书1/1页1.一种钨钼对焊机，其特征在于：包括底板、支撑架、焊接固定组件、抬升移动组件和卡接限位组件，所述支撑架的一端设于底板上，所述焊接固定组件设于支撑架的另一端上，所述卡接限位组件设于底板上，所述卡接限位组件设于焊接固定组件下端，所述抬升移动组件设于底板上，所述抬升移动组件设于卡接限位组件之间；所述抬升移动组件包括电机防护壳、主动辊、主动轮、从动辊、从动轮、皮带、主动拨动件、从动拨动件和抬升件，所述电机防护壳设于底板上，所述电机防护壳内设有电机，所述主动辊和从动辊活动贯穿卡接限位组件设置，所述主动轮设于主动辊上，所述从动轮设于从动辊上，所述皮带套接设于主动辊和从动辊上，所述电机的输出端与主动辊相连，所述主动拨动件的一端设于主动辊上，所述从动拨动件的一端设于从动辊上，所述主动拨动件和从动拨动件设于卡接限位组件之间，所述抬升件活动设于主动拨动件的另一端和从动拨动件的另一端上。2.根据权利要求1所述的一种钨钼对焊机，其特征在于：所述抬升件包括抬升板和抬升卡槽，所述抬升板活动设于主动拨动件的另一端和从动拨动件的另一端上，所述抬升卡槽设于抬升板上。3.根据权利要求2所述的一种钨钼对焊机，其特征在于：所述卡接限位组件包括暂存斜向板、焊接支撑板和滚动斜向板，所述暂存斜向板、焊接支撑板和滚动斜向板设于底板上，所述暂存斜向板高于焊接支撑板设置，所述焊接支撑板高于滚动斜向板设置。4.根据权利要求3所述的一种钨钼对焊机，其特征在于：所述焊接支撑板上设有焊接用卡槽。5.根据权利要求4所述的一种钨钼对焊机，其特征在于：所述主动辊和从动辊活动贯穿焊接支撑板设置。6.根据权利要求5所述的一种钨钼对焊机，其特征在于：所述焊接固定组件包括液压杆、伸缩杆、焊接板、焊接装置和卡接组件，所述液压杆的固定端设于支撑板的另一端上，所述伸缩杆的一端设于支撑板的另一端上，所述焊接板设于液压杆的活动端和伸缩杆的另一端上，所述卡接组件设于焊接板上。7.根据权利要求6所述的一种钨钼对焊机，其特征在于：所述卡接组件包括卡接件和限位槽，所述卡接件与焊接板相连，所述限位槽设于卡接件上。2CN115041898A说明书1/4页一种钨钼对焊机技术领域[0001]本发明属于金属材料焊接技术领域，具体是指一种钨钼对焊机。背景技术[0002]钨钼合金是指由钨和钼所组成的合金，其制取方法与金属钼材和钼合金相同，即粉末冶金烧结后加工和熔炼加工两种方法，可制取棒、板、丝或其他型材，其中的钨钼棒材就会使用到对合焊机进行焊接，对合焊机即对焊机，是利用两工件接触面之间的电阻，瞬间通过低电压大电流，使两个互相对接的金属的接触面瞬间发热至融化并融合，但是现有常见的对焊机在使用时难以方便的针对不同直径的棒材进行夹固，使用局限性较大；同时焊接后的棒材需要操作人员往复取出，不仅操作麻烦、影响加工效率，且具有一定的安全隐患。发明内容[0003]为了解决上述难题，本发明提供了一种便于固定移动的钨钼对焊机。[0004]为了实现上述功能，本发明采取的技术方案如下：一种钨钼对焊机，包括底板、支撑架、焊接固定组件、抬升移动组件和卡接限位组件，所述支撑架的一端设于底板上，底板对支撑架进行支撑和固定，所述焊接固定组件设于支撑架的另一端上，支撑架对焊接固定组件进行支撑和固定，焊接固定组件对钨钼棒进行固定和焊接，所述卡接限位组件设于底板上，所述卡接限位组件设于焊接固定组件下端，所述抬升移动组件设于底板上，所述抬升移动组件设于卡接限位组件之间；所述抬升移动组件包括电机防护壳、主动辊、主动轮、从动辊、从动轮、皮带、主动拨动件、从动拨动件和抬升件，所述电机防护壳设于底板上，所
