一种减震性能好的机械生产用运输装置.pdf

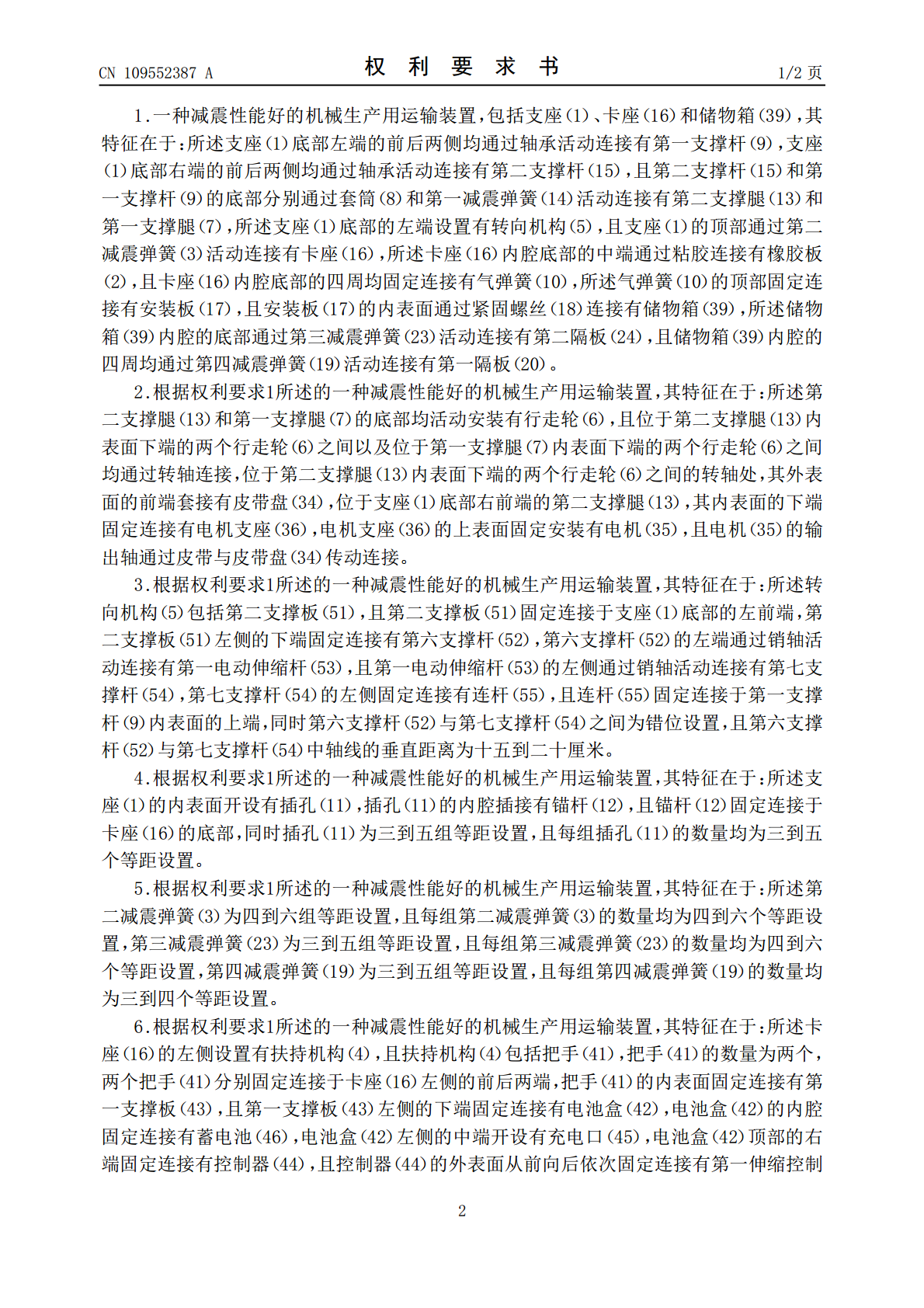

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109552387A(43)申请公布日2019.04.02(21)申请号201910053662.8(22)申请日2019.01.21(71)申请人滁州职业技术学院地址239000安徽省滁州市南谯区丰乐大道2188号(72)发明人谭志银赵新华(51)Int.Cl.B62B5/00(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种减震性能好的机械生产用运输装置(57)摘要本发明公开了一种减震性能好的机械生产用运输装置，包括支座、卡座和储物箱，所述支座底部左端的前后两侧均通过轴承活动连接有第一支撑杆，支座底部右端的前后两侧均通过轴承活动连接有第二支撑杆。本发明设置了第一减震弹簧，可起到第一级减震的需求，设置了气弹簧，可起到第二级减震的需求，设置了橡胶板，可起到第三级减震的需求，设置了第三减震弹簧和第二隔板，可起到第四级减震的需求，同时通过第四减震弹簧和第一隔板的作用，可起到对储物箱内零部件的横向减震需求，通过以上结构的配合，有效提高了本装置的减震效果，避免了零部件在运输过程中出现损坏的现象发生。CN109552387ACN109552387A权利要求书1/2页1.一种减震性能好的机械生产用运输装置，包括支座（1）、卡座（16）和储物箱（39），其特征在于：所述支座（1）底部左端的前后两侧均通过轴承活动连接有第一支撑杆（9），支座（1）底部右端的前后两侧均通过轴承活动连接有第二支撑杆（15），且第二支撑杆（15）和第一支撑杆（9）的底部分别通过套筒（8）和第一减震弹簧（14）活动连接有第二支撑腿（13）和第一支撑腿（7），所述支座（1）底部的左端设置有转向机构（5），且支座（1）的顶部通过第二减震弹簧（3）活动连接有卡座（16），所述卡座（16）内腔底部的中端通过粘胶连接有橡胶板（2），且卡座（16）内腔底部的四周均固定连接有气弹簧（10），所述气弹簧（10）的顶部固定连接有安装板（17），且安装板（17）的内表面通过紧固螺丝（18）连接有储物箱（39），所述储物箱（39）内腔的底部通过第三减震弹簧（23）活动连接有第二隔板（24），且储物箱（39）内腔的四周均通过第四减震弹簧（19）活动连接有第一隔板（20）。2.根据权利要求1所述的一种减震性能好的机械生产用运输装置，其特征在于：所述第二支撑腿（13）和第一支撑腿（7）的底部均活动安装有行走轮（6），且位于第二支撑腿（13）内表面下端的两个行走轮（6）之间以及位于第一支撑腿（7）内表面下端的两个行走轮（6）之间均通过转轴连接，位于第二支撑腿（13）内表面下端的两个行走轮（6）之间的转轴处，其外表面的前端套接有皮带盘（34），位于支座（1）底部右前端的第二支撑腿（13），其内表面的下端固定连接有电机支座（36），电机支座（36）的上表面固定安装有电机（35），且电机（35）的输出轴通过皮带与皮带盘（34）传动连接。3.根据权利要求1所述的一种减震性能好的机械生产用运输装置，其特征在于：所述转向机构（5）包括第二支撑板（51），且第二支撑板（51）固定连接于支座（1）底部的左前端，第二支撑板（51）左侧的下端固定连接有第六支撑杆（52），第六支撑杆（52）的左端通过销轴活动连接有第一电动伸缩杆（53），且第一电动伸缩杆（53）的左侧通过销轴活动连接有第七支撑杆（54），第七支撑杆（54）的左侧固定连接有连杆（55），且连杆（55）固定连接于第一支撑杆（9）内表面的上端，同时第六支撑杆（52）与第七支撑杆（54）之间为错位设置，且第六支撑杆（52）与第七支撑杆（54）中轴线的垂直距离为十五到二十厘米。4.根据权利要求1所述的一种减震性能好的机械生产用运输装置，其特征在于：所述支座（1）的内表面开设有插孔（11），插孔（11）的内腔插接有锚杆（12），且锚杆（12）固定连接于卡座（16）的底部，同时插孔（11）为三到五组等距设置，且每组插孔（11）的数量均为三到五个等距设置。5.根据权利要求1所述的一种减震性能好的机械生产用运输装置，其特征在于：所述第二减震弹簧（3）为四到六组等距设置，且每组第二减震弹簧（3）的数量均为四到六个等距设置，第三减震弹簧（23）为三到五组等距设置，且每组第三减震弹簧（23）的数量均为四到六个等距设置，第四减震弹簧（19）为三到五组等距设置，且每组第四减震弹簧（19）的数量均为三到四个等距设置。6.根据权利要求1所述的一种减震性能好的机械生产用运输装置，其特征在于：所述卡座（16）的左侧设置有扶持机构（4），且扶持机构（4）包括把手（41），把手（41）的数量为两个，两个把手（41）分别固定连接于卡座（16）左侧的前后两端，把手（41）的内表面固定连接有第一支撑板
