一种减振散热的电机外壳.pdf

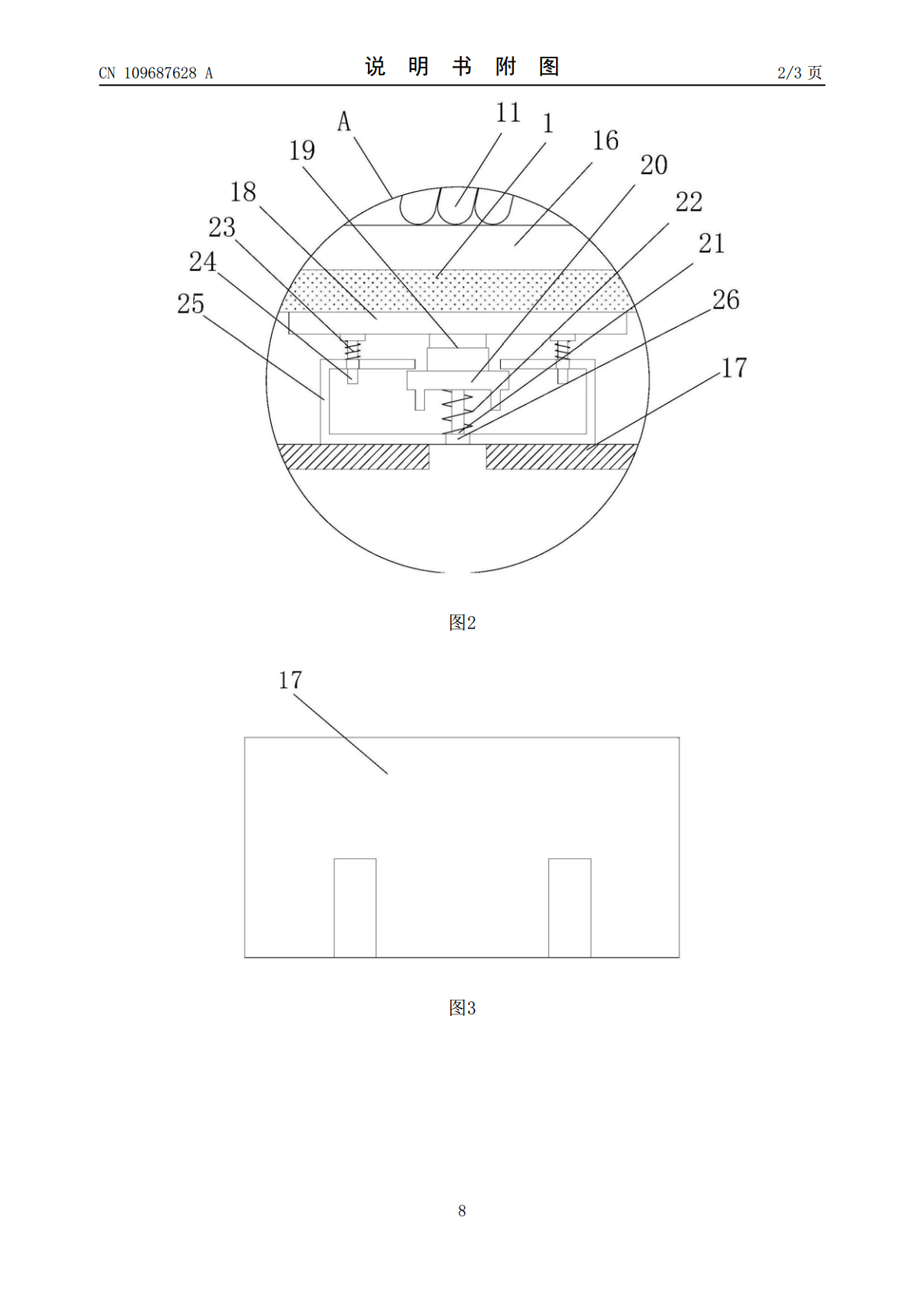

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109687628A(43)申请公布日2019.04.26(21)申请号201811369751.5(22)申请日2018.11.17(71)申请人镇江三联泵业机械成套设备有限公司地址212100江苏省镇江市丹徒区香山大道1号(72)发明人费龙庚(51)Int.Cl.H02K5/18(2006.01)H02K5/10(2006.01)H02K9/193(2006.01)H02K5/24(2006.01)H02K5/04(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种减振散热的电机外壳(57)摘要本发明公开了一种减振散热的电机外壳，包括壳体、圆形盖、后盖、散热孔、防灰滤网、固定框、抽风机、散热板、连通孔、进液管、冷却管、制冷器、回流管、通气孔、静电防尘网、防锈保护层、底板、连接板、伸缩管、承重板、缓冲弹簧、支撑杆、减振弹簧、限位杆、减振架和圆孔。本发明结构合理，通过连接板下压两端的限位杆，限位杆下压减振弹簧，限位杆的一端与减振架滑动连接，减弱壳体产生的振动，连接板的底端的伸缩管收缩，伸缩管的一端通过承重板下压支撑杆使支撑杆在减振架底端的圆孔滑动连接，支撑杆外侧套接的缓冲弹簧压缩，缓冲弹簧为承重板和伸缩管提供缓冲，减小连接板和壳体产生的振动，减小电机的损伤，延长电机的使用寿命。CN109687628ACN109687628A权利要求书1/1页1.一种减振散热的电机外壳，其特征在于：包括壳体（1）以及壳体（1）内部的散热装置和壳体（1）底端的减振装置；所述散热装置包括圆形盖（2）、后盖（3）、散热孔（4）、防灰滤网（5）、固定框（6）、抽风机（7）、散热板（8）、连通孔（9）、进液管（10）、冷却管（11）、制冷器（12）、回流管（13）、通气孔（14）、静电防尘网（15）和防锈保护层（16），所述壳体（1）的两端分别安装有圆形盖（2）和后盖（3），所述后盖（3）的侧壁开有散热孔（4），所述壳体（1）的一端固定连接固定框（6），所述固定框（6）的内部固定连接防灰滤网（5），所述壳体（1）的内部固定连接防锈保护层（16），所述防锈保护层（16）的一端安装有抽风机（7），所述壳体（1）的内部安装有散热板（8），所述散热板（8）的一端内部开有连通孔（9），所述壳体（1）的顶部安装有制冷器（12），所述制冷器（12）的输出端连通进液管（10），所述进液（10）管的一端连通冷却管（11），所述制冷器（12）的输入端连通回流管（13），所述回流管（13）的一端连通冷却管（11）的另一端，所述壳体（1）的一端开有通气孔（14），所述通气孔（14）的内部安装有静电防尘网（15）；所述减振装置包括底板（17）、连接板（18）、伸缩管（19）、承重板（20）、缓冲弹簧（21）、支撑杆（22）、减振弹簧（23）、限位杆（24）、减振架（25）和圆孔（26），所述壳体（1）的底端侧壁固定连接连接板（18），所述连接板（18）的底端固定连接伸缩管（19）和限位杆（24），所述伸缩管（19）的底端固定连接承重板（20），所述承重板（20）的底端固定连接支撑杆（22），所述支撑杆（22）的外侧套接缓冲弹簧（21），所述限位杆（24）的外侧套接减振弹簧（23），所述限位杆（24）的一端贯穿并滑动连接减振架（25）的一端，所述减振架（25）的底端开有圆孔（26），所述减振架（25）的底端固定连接底板（17）。2.根据权利要求1所述的一种减振散热的电机外壳，其特征在于：所述冷却管（11）绕缠在防锈保护层（16）的侧壁，且冷却管（11）的两端分别连通回流管（13）和进液管（10）。3.根据权利要求1所述的一种减振散热的电机外壳，其特征在于：所述连通孔（9）的数量为若干个，且若干个连通孔（9）对称分布在散热板（8）的外圈侧壁。4.根据权利要求1所述的一种减振散热的电机外壳，其特征在于：所述支撑杆（22）的一端贯穿并滑动连接减振架（25）底端的圆孔（26）。5.根据权利要求1所述的一种减振散热的电机外壳，其特征在于：所述伸缩管（19）为两个圆管套接而成。6.根据权利要求1所述的一种减振散热的电机外壳，其特征在于：所述散热板（8）为金属铝板。2CN109687628A说明书1/4页一种减振散热的电机外壳技术领域[0001]本发明涉及一种电机外壳，具体为一种减振散热的电机外壳，属于电机外壳应用技术领域。背景技术[0002]电机是指依据电磁感应定律实现电能转换或传递的一种电磁装置，电机在电路中是用字母M（旧标准用D）表示，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机在电路中用字母G表示，它的主要作用是利用机械能转化为电能。[0003]目前现有的大部分的电机外壳都
