一种家庭用烟气净化装置.pdf

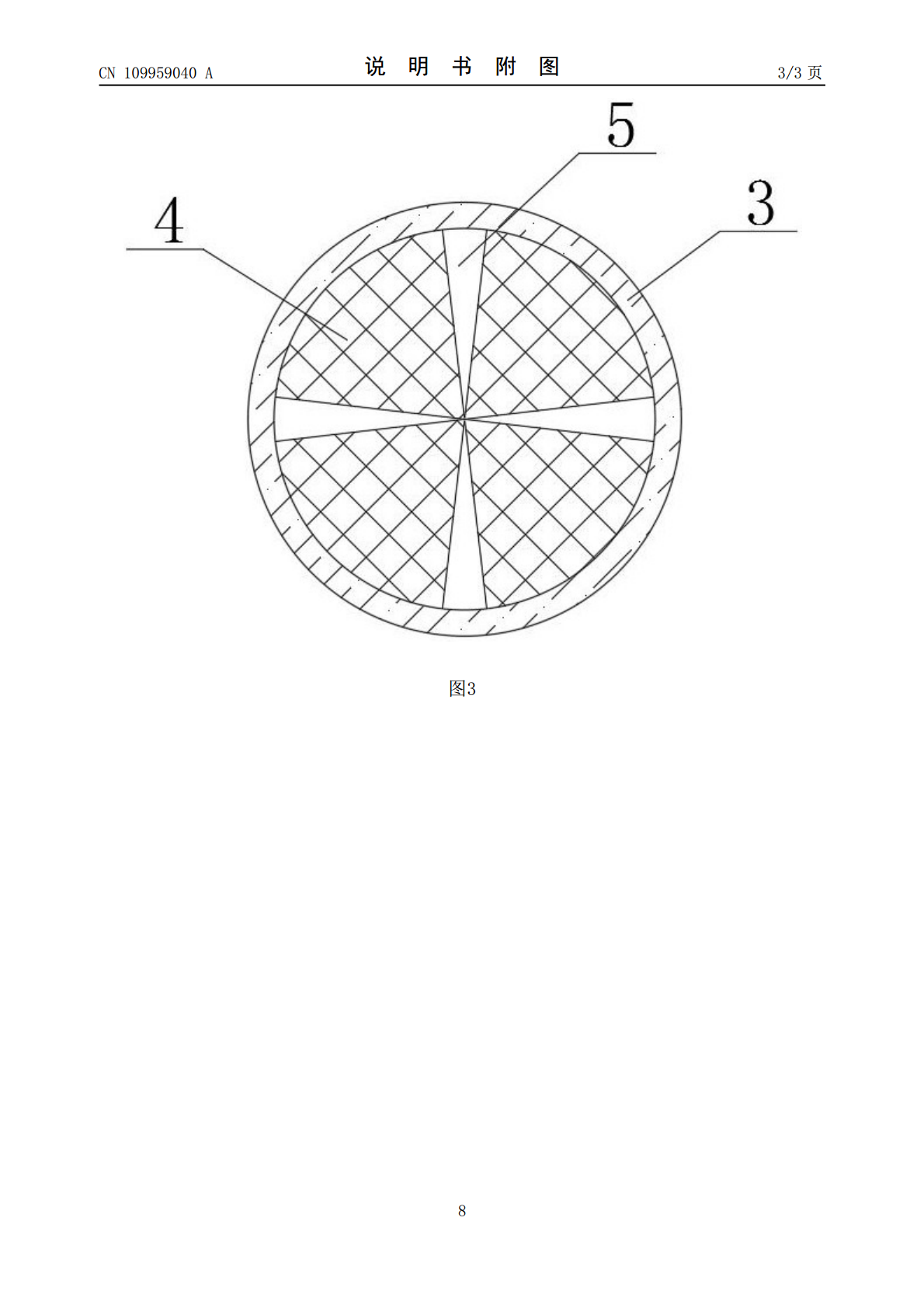

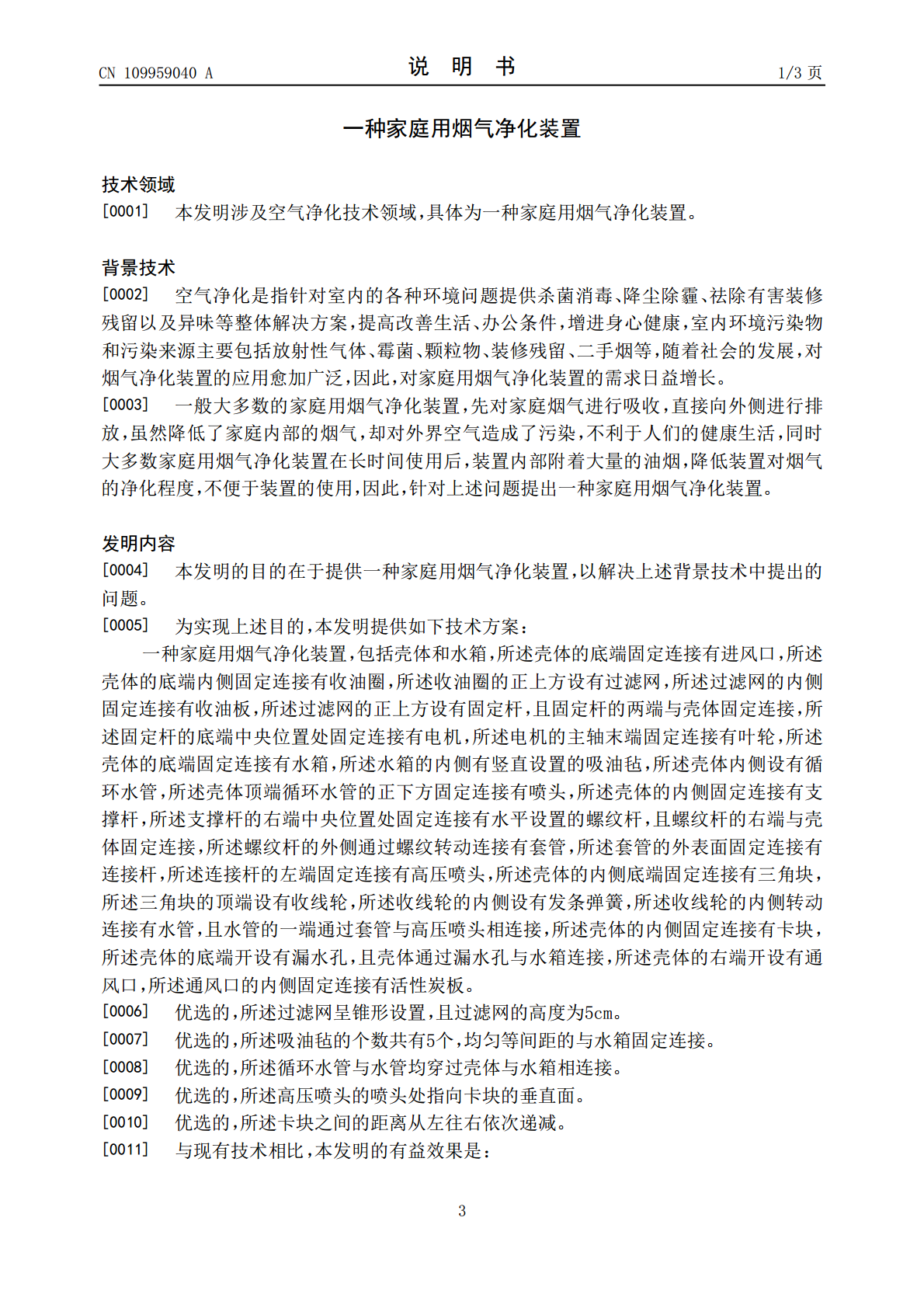

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109959040A(43)申请公布日2019.07.02(21)申请号201711430290.3(22)申请日2017.12.26(71)申请人桂林市世环废气处理设备有限公司地址541004广西壮族自治区桂林市七星区桂磨大道桂林国家高新区大学科技园410(72)发明人不公告发明人(74)专利代理机构广州市一新专利商标事务所有限公司44220代理人滕杰锋(51)Int.Cl.F24C15/20(2006.01)B08B9/049(2006.01)B01D50/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种家庭用烟气净化装置(57)摘要本发明涉及空气净化技术领域，尤其为一种家庭用烟气净化装置，包括壳体和水箱，所述壳体的底端固定连接有水箱，所述水箱的内侧有竖直设置的吸油毡，所述壳体内侧设有循环水管，所述壳体顶端循环水管的正下方固定连接有喷头，所述壳体的内侧固定连接有支撑杆，所述支撑杆的右端中央位置处固定连接有水平设置的螺纹杆，且螺纹杆的右端与壳体固定连接，所述螺纹杆的外侧通过螺纹转动连接有套管，所述套管的外表面固定连接有连接杆，所述连接杆的左端固定连接有高压喷头，所述壳体的内侧底端固定连接有三角块，所述三角块的顶端设有收线轮，提高装置内壁的清洁度，使装置高效运转，具有巨大的经济效益和广泛的市场前景，值得推广使用。CN109959040ACN109959040A权利要求书1/1页1.一种家庭用烟气净化装置，包括壳体（1）和水箱（9），其特征在于：所述壳体（1）的底端固定连接有进风口（2），所述壳体（1）的底端内侧固定连接有收油圈（3），所述收油圈（3）的正上方设有过滤网（4），所述过滤网（4）的内侧固定连接有收油板（5），所述过滤网（4）的正上方设有固定杆（6），且固定杆（6）的两端与壳体（1）固定连接，所述固定杆（6）的底端中央位置处固定连接有电机（7），所述电机（7）的主轴末端固定连接有叶轮（8），所述壳体（1）的底端固定连接有水箱（9），所述水箱（9）的内侧有竖直设置的吸油毡（10），所述壳体（1）内侧设有循环水管（11），所述壳体（1）顶端循环水管（11）的正下方固定连接有喷头（12），所述壳体（1）的内侧固定连接有支撑杆（13），所述支撑杆（13）的右端中央位置处固定连接有水平设置的螺纹杆（14），且螺纹杆（14）的右端与壳体（1）固定连接，所述螺纹杆（14）的外侧通过螺纹转动连接有套管（15），所述套管（15）的外表面固定连接有连接杆（16），所述连接杆（16）的左端固定连接有高压喷头（17），所述壳体（1）的内侧底端固定连接有三角块（18），所述三角块（18）的顶端设有收线轮（19），所述收线轮（19）的内侧设有发条弹簧（20），所述收线轮（19）的内侧转动连接有水管（21），且水管（21）的一端通过套管（15）与高压喷头（17）相连接，所述壳体（1）的内侧固定连接有卡块（22），所述壳体（1）的底端开设有漏水孔（b），且壳体（1）通过漏水孔（b）与水箱（9）连接，所述壳体（1）的右端开设有通风口（a），所述通风口（a）的内侧固定连接有活性炭板（23）。2.根据权利要求1所述的一种家庭用烟气净化装置，其特征在于：所述过滤网（4）呈锥形设置，且过滤网（4）的高度为5cm。3.根据权利要求1所述的一种家庭用烟气净化装置，其特征在于：所述吸油毡（10）的个数共有5个，均匀等间距的与水箱（9）固定连接。4.根据权利要求1所述的一种家庭用烟气净化装置，其特征在于：所述循环水管（11）与水管（21）均穿过壳体（1）与水箱（9）相连接。5.根据权利要求1所述的一种家庭用烟气净化装置，其特征在于：所述高压喷头（17）的喷头处指向卡块（22）的垂直面。6.根据权利要求1所述的一种家庭用烟气净化装置，其特征在于：所述卡块（22）之间的距离从左往右依次递减。2CN109959040A说明书1/3页一种家庭用烟气净化装置技术领域[0001]本发明涉及空气净化技术领域，具体为一种家庭用烟气净化装置。背景技术[0002]空气净化是指针对室内的各种环境问题提供杀菌消毒、降尘除霾、祛除有害装修残留以及异味等整体解决方案，提高改善生活、办公条件，增进身心健康，室内环境污染物和污染来源主要包括放射性气体、霉菌、颗粒物、装修残留、二手烟等，随着社会的发展，对烟气净化装置的应用愈加广泛，因此，对家庭用烟气净化装置的需求日益增长。[0003]一般大多数的家庭用烟气净化装置，先对家庭烟气进行吸收，直接向外侧进行排放，虽然降低了家庭内部的烟气，却对外界空气造成了污染，不利于人们的健康生活，同时大多数家庭用烟气净化装置在长时间使用后，装置内部附着大量的油烟，降
