一种节能炉用烟气净化装置.pdf

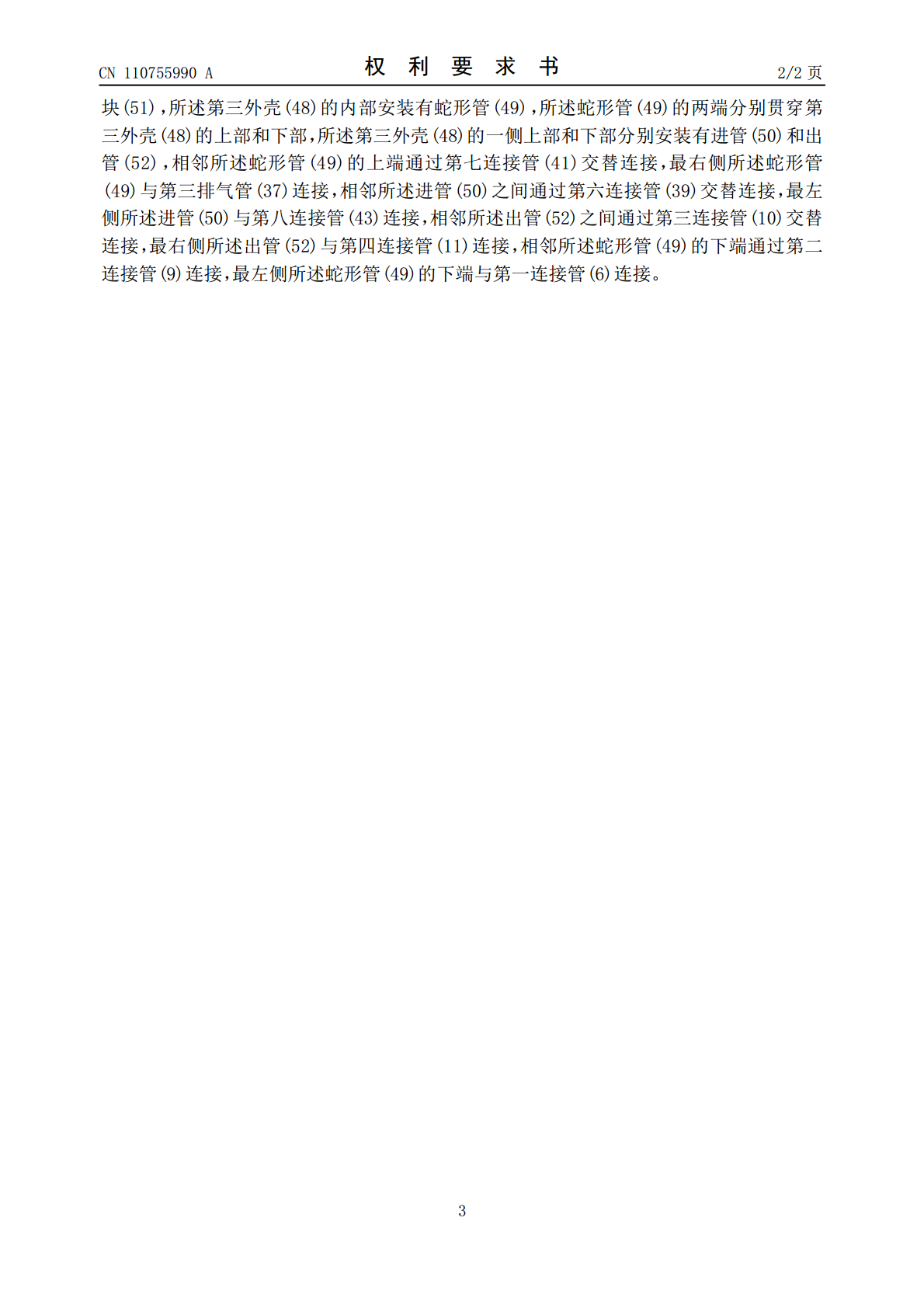

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110755990A(43)申请公布日2020.02.07(21)申请号201911205796.3(22)申请日2019.11.29(71)申请人福泉市泾评环保炉业有限公司地址550500贵州省黔南布依族苗族自治州福泉市坪办事处河坎路113号（原38号）(72)发明人王瑞泉(51)Int.Cl.B01D53/00(2006.01)B01D53/04(2006.01)B01D53/14(2006.01)B01D46/00(2006.01)B01D46/12(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种节能炉用烟气净化装置(57)摘要本发明涉及烟气净化技术领域，尤其是一种节能炉用烟气净化装置，包括第一外壳，所述第一外壳的左侧上部和下部分别贯穿有第九连接管和进气管，两个所述挡板之间通过螺纹杆固定连接，两个所述挡板之间安装有多个冷却件，所述第一连接管的一端与最左侧冷却件的下部连接，所述第八连接管的一端与冷却件的一侧连接，所述中间管的一端安装有第三排气管，所述第三排气管的一端与最右侧冷却件的上部连接，所述底板的上部安装有净化装置，所述净化装置的左侧和右侧分别安装有连接气管和第一排气管。本发明和现有技术相比，使用效果好，能够有效的对烟气进行净化处理，防止空气污染，能够大大提高使用寿命，实用性强，有较好的的市场推广价值。CN110755990ACN110755990A权利要求书1/2页1.一种节能炉用烟气净化装置,包括第一外壳(3)，其特征在于，所述第一外壳(3)的左侧上部和下部分别贯穿有第九连接管(44)和进气管(4)，所述第一外壳(3)的内侧中部安装有隔板(12)，所述第一外壳(3)的内部左侧对称安装有槽钢(5)，所述槽钢(5)的上表面设有滑槽(8)，所述槽钢(5)的上表面通过紧固螺栓(7)贯穿滑槽(8)固定安装有两个挡板(40)，两个所述挡板(40)之间通过螺纹杆(42)固定连接，两个所述挡板(40)之间安装有多个冷却件(2)，所述进气管(4)的一端连接有第一连接管(6)，所述第一连接管(6)的一端与最左侧冷却件(2)的下部连接，所述第九连接管(44)的一端连接有第八连接管(43)，所述第八连接管(43)的一端与冷却件(2)的一侧连接，相邻所述冷却件(2)的上部通过第七连接管(41)交替连接，相邻所述冷却件(2)的一侧通过第六连接管(39)交替连接，相邻所述冷却件(2)的一侧通过第三连接管(10)交替连接，相邻所述冷却件(2)的下部通过第二连接管(9)交替连接，所述隔板(12)的中部贯穿有中间管(36)，所述中间管(36)的一端安装有第三排气管(37)，所述第三排气管(37)的一端与最右侧冷却件(2)的上部连接，所述第一外壳(3)的正面贯穿有第十连接管(45)，所述第十连接管(45)的一端连接有第四连接管(11)，所述第四连接管(11)的一端与最右侧冷却件(2)的一侧连接，所述第一外壳(3)的右侧上部贯穿有第二排气管(27)，所述第一外壳(3)的内部右侧安装有底板(18)，所述底板(18)的上部安装有净化装置，所述净化装置的左侧和右侧分别安装有连接气管(33)和第一排气管(21)，所述第一排气管(21)的一端与第二排气管(27)连接，所述中间管(36)的一端通过第五连接管(34)与连接气管(33)连接，所述第一外壳(3)的上端安装有顶板(38)。2.根据权利要求1所述的节能炉用烟气净化装置，其特征在于，所述净化装置包括第二外壳(20)，所述第二外壳(20)的两侧分别与连接气管(33)和第一排气管(21)连接，所述第二外壳(20)的内部从左到右依次安装有第一弧形滤网(16)、第二弧形滤网(17)和第三弧形滤网(19)。3.根据权利要求1所述的节能炉用烟气净化装置，其特征在于，所述隔板(12)的一侧安装有水箱(14)，所述水箱(14)的一侧上部和下部分别安装有进水管(35)和排水管(13)，所述进水管(35)和排水管(13)分别贯穿第一外壳(3)安装有第二球阀(47)和第一球阀(46)，所述中间管(36)通过第五连接管(34)与水箱(14)的下部连接，所述水箱(14)的一侧上部与连接气管(33)连接。4.根据权利要求2所述的节能炉用烟气净化装置,其特征在于，所述第二外壳(20)的内部从左到右转动安装有三个转轴(15)，所述转轴(15)的上端均贯穿第二外壳(20)的上表面安装有皮带轮(30)，相邻所述皮带轮(30)之间传动连接有皮带(31)，最右侧所述转轴(15)的外侧安装有齿轮(29)，所述第二外壳(20)的右侧安装有动力装置，所述转轴(15)的一侧安装有位于第二外壳(20)内部的刷杆(22)。5.根据权利要求4所述的节能炉用烟气净化装
