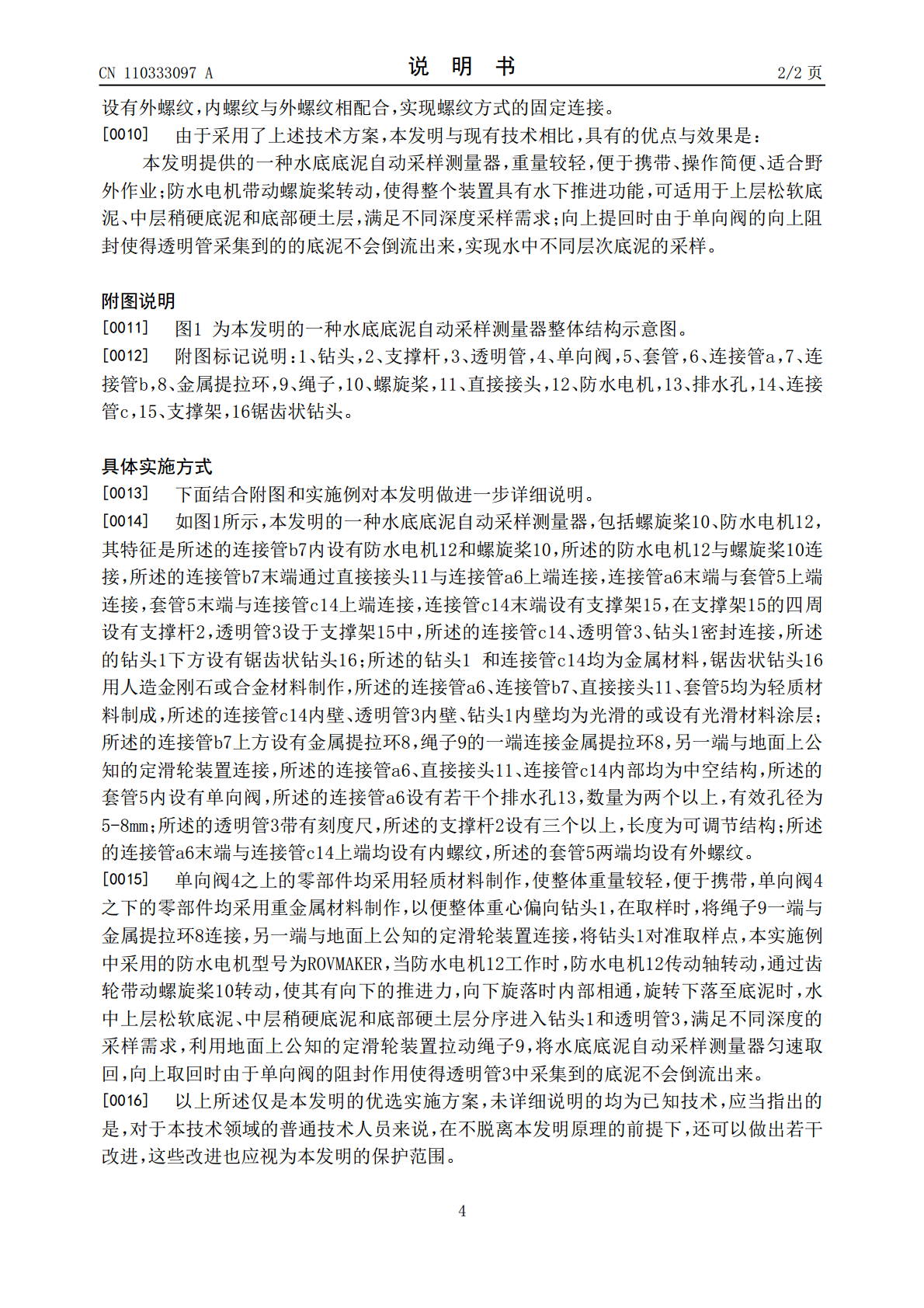

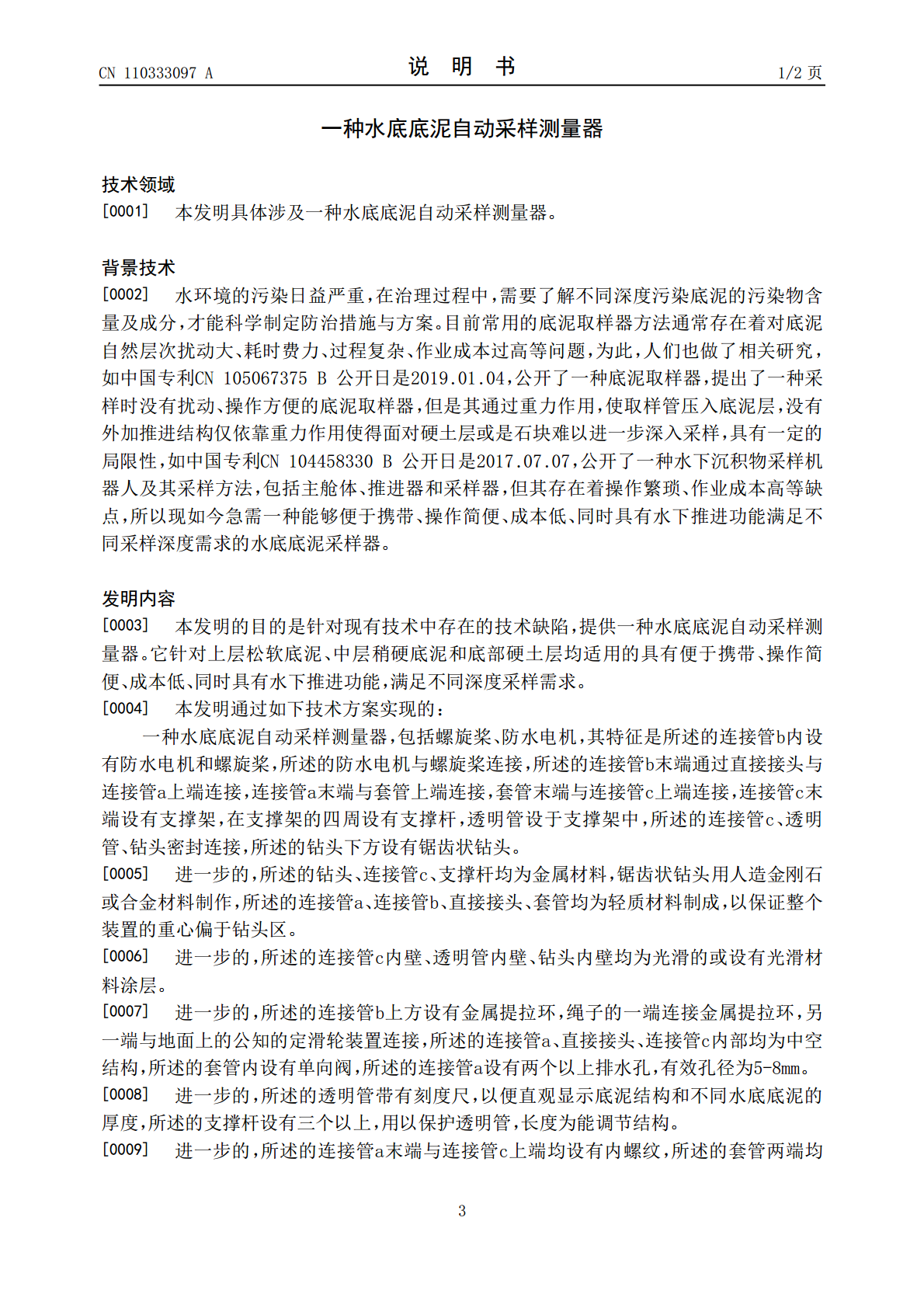

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110333097A(43)申请公布日2019.10.15(21)申请号201910758219.0(22)申请日2019.08.16(71)申请人华川技术有限公司地址350007福建省福州市仓山区金山浦上工业区镜浦路11号2楼(72)发明人林映津(51)Int.Cl.G01N1/08(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种水底底泥自动采样测量器(57)摘要本发明涉及一种水底底泥自动采样测量器。包括螺旋桨、防水电机，所述的连接管b内设有防水电机和螺旋桨，所述的防水电机与螺旋桨连接，所述的连接管b末端通过直接接头与连接管a上端连接，连接管a末端与套管上端连接，套管末端与连接管c上端连接，连接管c末端设有支撑架，在支撑架的四周设有支撑杆，透明管设于支撑架中，所述的连接管c、透明管、钻头密封连接，所述的钻头下方设有锯齿状钻头。防水电机带动螺旋桨转动，使得整个装置具有水下推进功能，可适用于上层松软底泥、中层稍硬底泥和底部硬土层，满足不同深度采样需求；向上提回时由于单向阀的向上阻封使得透明管采集到的的底泥不会倒流出来，实现水中不同层次底泥的采样。CN110333097ACN110333097A权利要求书1/1页1.一种水底底泥自动采样测量器，包括螺旋桨（10）、防水电机（12），其特征是所述的连接管b（7）内设有防水电机（12）和螺旋桨（10），所述的防水电机（12）与螺旋桨（10）连接，所述的连接管b（7）末端通过直接接头（11）与连接管a（6）上端连接，连接管a（6）末端与套管（5）上端连接，套管（5）末端与连接管c（14）上端连接，连接管c（14）末端设有支撑架（15），在支撑架（15）的四周设有支撑杆（2），透明管（3）设于支撑架（15）中，所述的连接管c（14）、透明管（3）、钻头（1）密封连接，所述的钻头（1）下方设有锯齿状钻头（16）。2.根据权利要求1所述的一种水底底泥自动采样测量器，其特征是所述的钻头（1）、连接管c（14）、支撑杆（2）均为金属材料，锯齿状钻头（16）用人造金刚石或合金材料制作，所述的连接管a（6）、连接管b（7）、直接接头（11）、套管（5）均为轻质材料制成，所述的连接管c（14）内壁、透明管（3）内壁、钻头（1）内壁均为光滑的或设有光滑材料涂层。3.根据权利要求1所述的一种水底底泥自动采样测量器，其特征是所述的连接管b（7）上方设有金属提拉环（8），绳子（9）的一端连接金属提拉环（8），另一端与地面上公知的定滑轮装置连接，所述的连接管a（6）、直接接头（11）、连接管c（14）内部均为中空结构，所述的套管（5）内设有单向阀，所述的连接管a（6）设有两个以上的排水孔（13），有效孔径为5-8mm。4.根据权利要求1所述的一种水底底泥自动采样测量器，其特征是所述的透明管（3）带有刻度尺，所述的支撑杆（2）设有三个以上，长度设为能调节结构。5.根据权利要求1所述的一种水底底泥自动采样测量器，其特征是所述的连接管a（6）末端与连接管c（14）上端均设有内螺纹，所述的套管（5）两端均设有外螺纹。2CN110333097A说明书1/2页一种水底底泥自动采样测量器技术领域[0001]本发明具体涉及一种水底底泥自动采样测量器。背景技术[0002]水环境的污染日益严重，在治理过程中，需要了解不同深度污染底泥的污染物含量及成分，才能科学制定防治措施与方案。目前常用的底泥取样器方法通常存在着对底泥自然层次扰动大、耗时费力、过程复杂、作业成本过高等问题，为此，人们也做了相关研究，如中国专利CN105067375B公开日是2019.01.04，公开了一种底泥取样器，提出了一种采样时没有扰动、操作方便的底泥取样器，但是其通过重力作用，使取样管压入底泥层，没有外加推进结构仅依靠重力作用使得面对硬土层或是石块难以进一步深入采样，具有一定的局限性，如中国专利CN104458330B公开日是2017.07.07，公开了一种水下沉积物采样机器人及其采样方法，包括主舱体、推进器和采样器，但其存在着操作繁琐、作业成本高等缺点，所以现如今急需一种能够便于携带、操作简便、成本低、同时具有水下推进功能满足不同采样深度需求的水底底泥采样器。发明内容[0003]本发明的目的是针对现有技术中存在的技术缺陷，提供一种水底底泥自动采样测量器。它针对上层松软底泥、中层稍硬底泥和底部硬土层均适用的具有便于携带、操作简便、成本低、同时具有水下推进功能，满足不同深度采样需求。[0004]本发明通过如下技术方案实现的：一种水底底泥自动采样测量器，包括螺旋桨、防水电机，其特征是所述的连接管b内设有防水电机和螺旋桨，所述的防水电机与螺旋桨连接，所述的连接管b末端
