一种浅水底泥采样装置.pdf

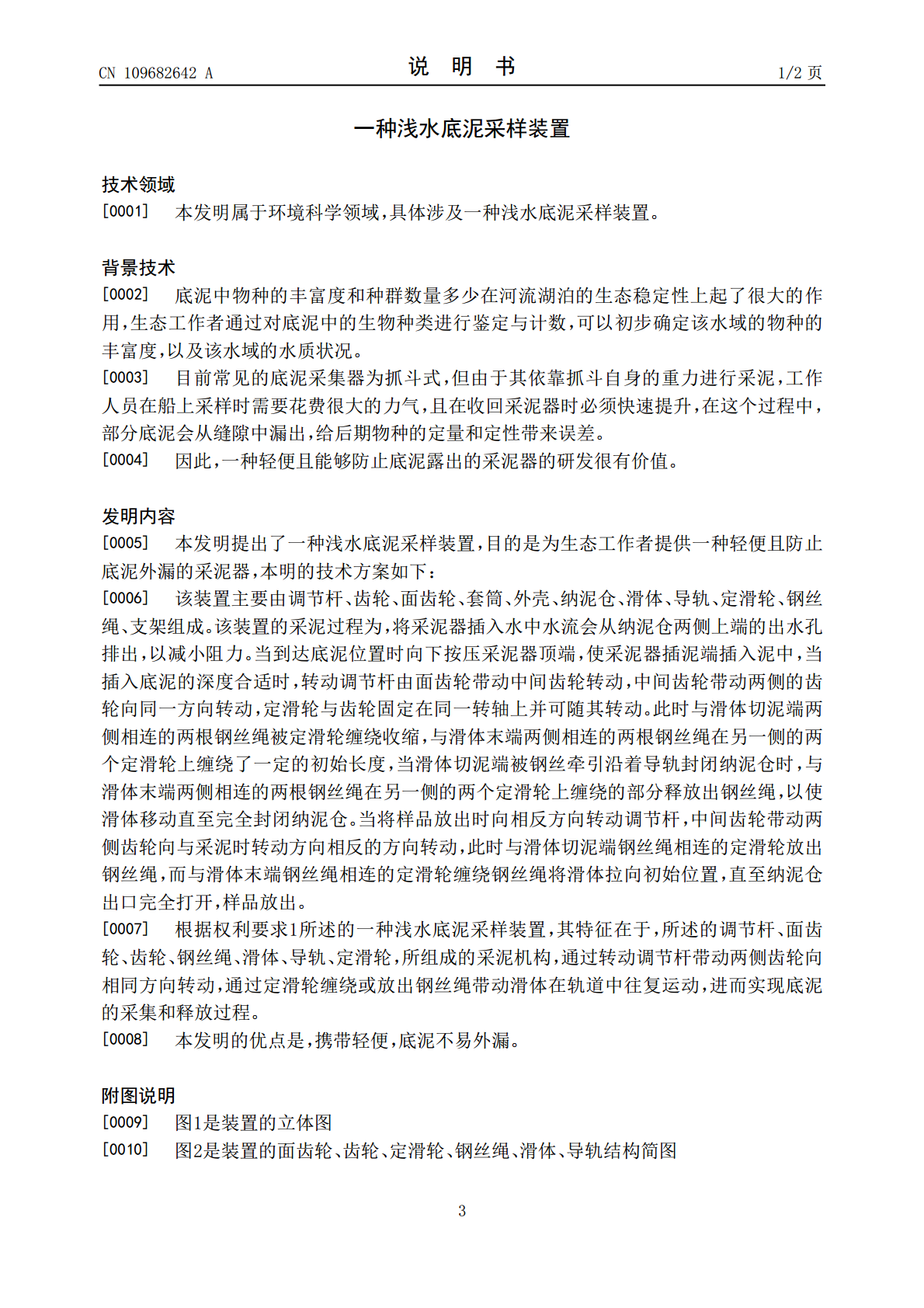

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109682642A(43)申请公布日2019.04.26(21)申请号201910056659.1(22)申请日2019.01.19(71)申请人上海海洋大学地址201306上海市浦东新区沪城环路999号(72)发明人毛文武汪登奎金奔陆春祥宛山君郝新鹏刘海媚(51)Int.Cl.G01N1/12(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种浅水底泥采样装置(57)摘要本发明属于环境科学领域，具体涉及一种浅水底泥采样装置。该装置主要由调节杆、齿轮、面齿轮、套筒、外壳、纳泥仓、滑体、导轨、定滑轮、钢丝绳、支架组成。该装置的采样与释放样品过程是通过转动调节杆，使其下端的面齿轮转动带动中间齿轮转动，由中间齿轮带动两侧齿轮向同一方向转动，定滑轮与齿轮固定在同一转轴上并可随其转动。通过定滑轮缠绕或释放钢丝绳进而带动滑体在导轨中做往复运动，由滑体封闭或打开纳泥仓实现采样与释放样品的过程。CN109682642ACN109682642A权利要求书1/1页1.该装置主要由调节杆、齿轮、面齿轮、套筒、外壳、纳泥仓、滑体、导轨、定滑轮、钢丝绳、支架组成，该装置的采泥过程为，将采泥器插入水中水流会从纳泥仓两侧上端的出水孔排出，以减小阻力，当到达底泥位置时向下按压采泥器顶端，使采泥器插泥端插入泥中，当插入底泥的深度合适时，转动调节杆由面齿轮带动中间齿轮转动，中间齿轮带动两侧的齿轮向同一方向转动，定滑轮与齿轮固定在同一转轴上并可随其转动，此时与滑体切泥端两侧相连的两根钢丝绳被定滑轮缠绕收缩，与滑体末端两侧相连的两根钢丝绳在另一侧的两个定滑轮上缠绕了一定的初始长度，当滑体切泥端被钢丝牵引沿着导轨封闭纳泥仓时，与滑体末端两侧相连的两根钢丝绳在另一侧的两个定滑轮上缠绕的部分释放出钢丝绳，以使滑体移动直至完全封闭纳泥仓，当将样品放出时向相反方向转动调节杆，中间齿轮带动两侧齿轮向与采泥时转动方向相反的方向转动，此时与滑体切泥端钢丝绳相连的定滑轮放出钢丝绳，而与滑体末端钢丝绳相连的定滑轮缠绕钢丝绳将滑体拉向初始位置，直至纳泥仓出口完全打开，样品放出。2.根据权利要求1所述的一种浅水底泥采样装置，其特征在于，所述的调节杆、面齿轮、齿轮、钢丝绳、滑体、导轨、定滑轮，所组成的采泥机构，通过转动调节杆带动两侧齿轮向相同方向转动，通过定滑轮缠绕或放出钢丝绳带动滑体在轨道中往复运动，进而实现底泥的采集和释放过程。2CN109682642A说明书1/2页一种浅水底泥采样装置技术领域[0001]本发明属于环境科学领域，具体涉及一种浅水底泥采样装置。背景技术[0002]底泥中物种的丰富度和种群数量多少在河流湖泊的生态稳定性上起了很大的作用，生态工作者通过对底泥中的生物种类进行鉴定与计数，可以初步确定该水域的物种的丰富度，以及该水域的水质状况。[0003]目前常见的底泥采集器为抓斗式，但由于其依靠抓斗自身的重力进行采泥，工作人员在船上采样时需要花费很大的力气，且在收回采泥器时必须快速提升，在这个过程中，部分底泥会从缝隙中漏出，给后期物种的定量和定性带来误差。[0004]因此，一种轻便且能够防止底泥露出的采泥器的研发很有价值。发明内容[0005]本发明提出了一种浅水底泥采样装置，目的是为生态工作者提供一种轻便且防止底泥外漏的采泥器，本明的技术方案如下：[0006]该装置主要由调节杆、齿轮、面齿轮、套筒、外壳、纳泥仓、滑体、导轨、定滑轮、钢丝绳、支架组成。该装置的采泥过程为，将采泥器插入水中水流会从纳泥仓两侧上端的出水孔排出，以减小阻力。当到达底泥位置时向下按压采泥器顶端，使采泥器插泥端插入泥中，当插入底泥的深度合适时，转动调节杆由面齿轮带动中间齿轮转动，中间齿轮带动两侧的齿轮向同一方向转动，定滑轮与齿轮固定在同一转轴上并可随其转动。此时与滑体切泥端两侧相连的两根钢丝绳被定滑轮缠绕收缩，与滑体末端两侧相连的两根钢丝绳在另一侧的两个定滑轮上缠绕了一定的初始长度，当滑体切泥端被钢丝牵引沿着导轨封闭纳泥仓时，与滑体末端两侧相连的两根钢丝绳在另一侧的两个定滑轮上缠绕的部分释放出钢丝绳，以使滑体移动直至完全封闭纳泥仓。当将样品放出时向相反方向转动调节杆，中间齿轮带动两侧齿轮向与采泥时转动方向相反的方向转动，此时与滑体切泥端钢丝绳相连的定滑轮放出钢丝绳，而与滑体末端钢丝绳相连的定滑轮缠绕钢丝绳将滑体拉向初始位置，直至纳泥仓出口完全打开，样品放出。[0007]根据权利要求1所述的一种浅水底泥采样装置，其特征在于，所述的调节杆、面齿轮、齿轮、钢丝绳、滑体、导轨、定滑轮，所组成的采泥机构，通过转动调节杆带动两侧齿轮向相同方向转动，通过定滑轮缠绕或放出钢丝绳带动滑体在轨道中往复运动，进而实现底泥的采集和释放
