一种大豆播种用高效率播种机.pdf

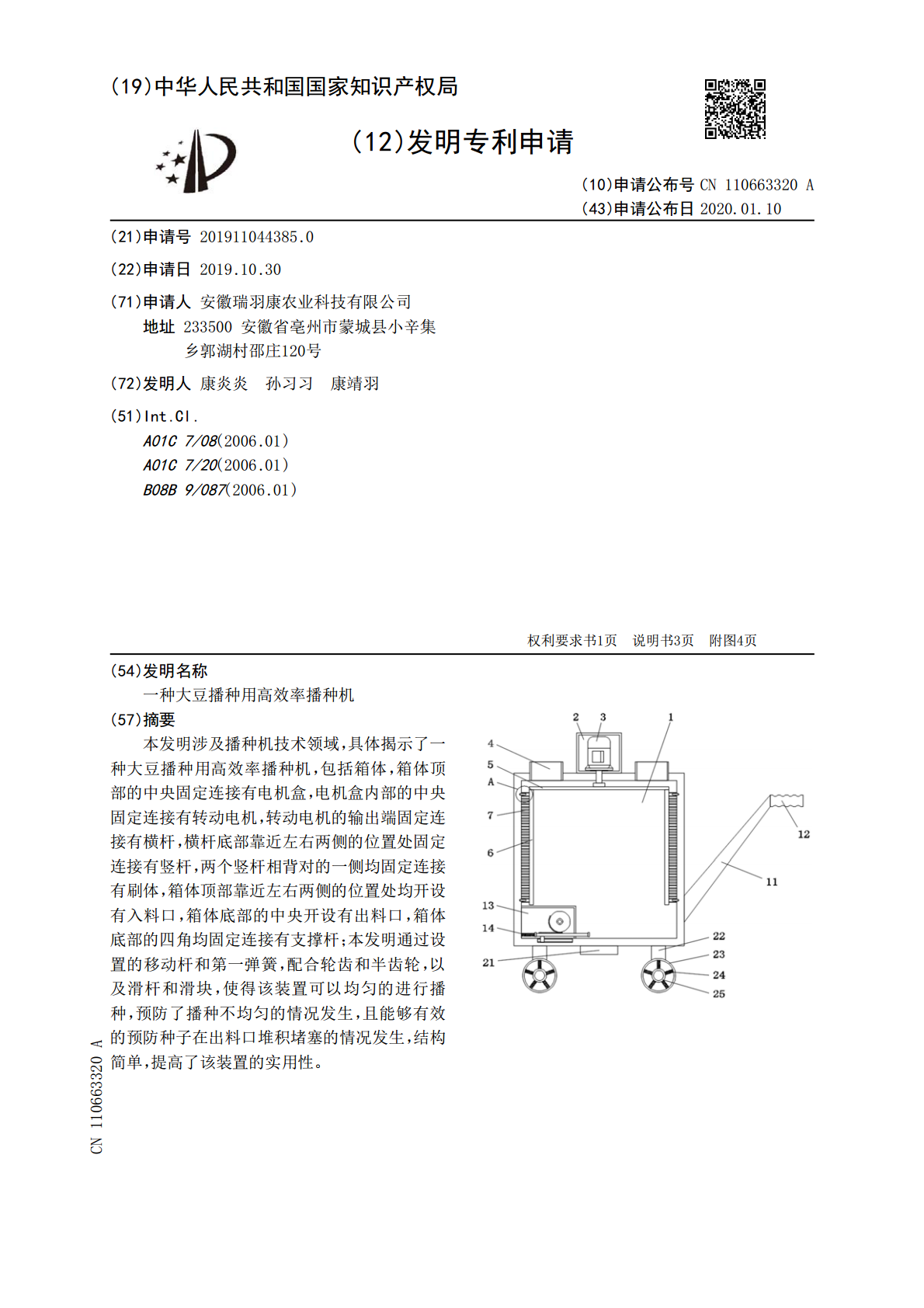

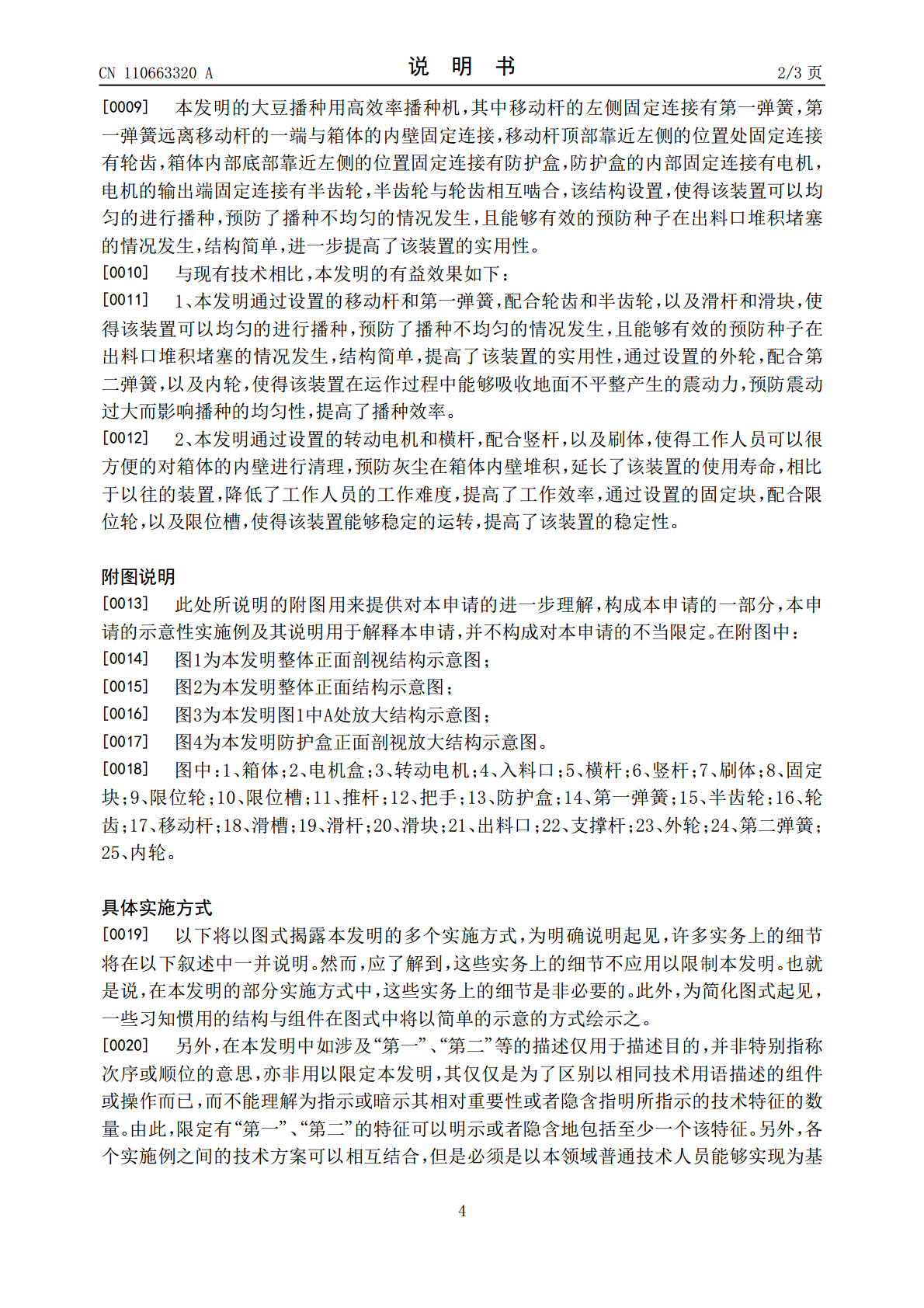

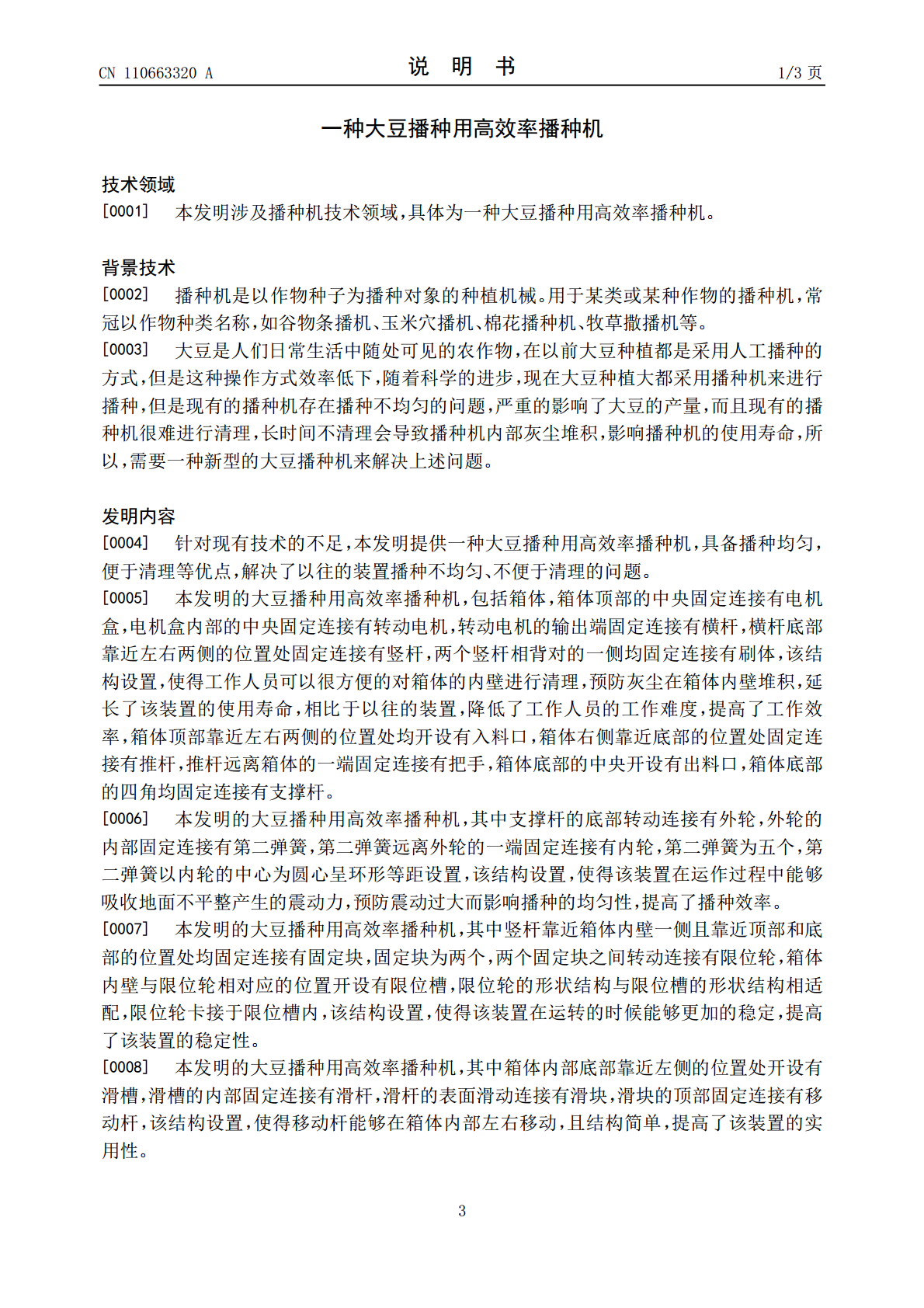

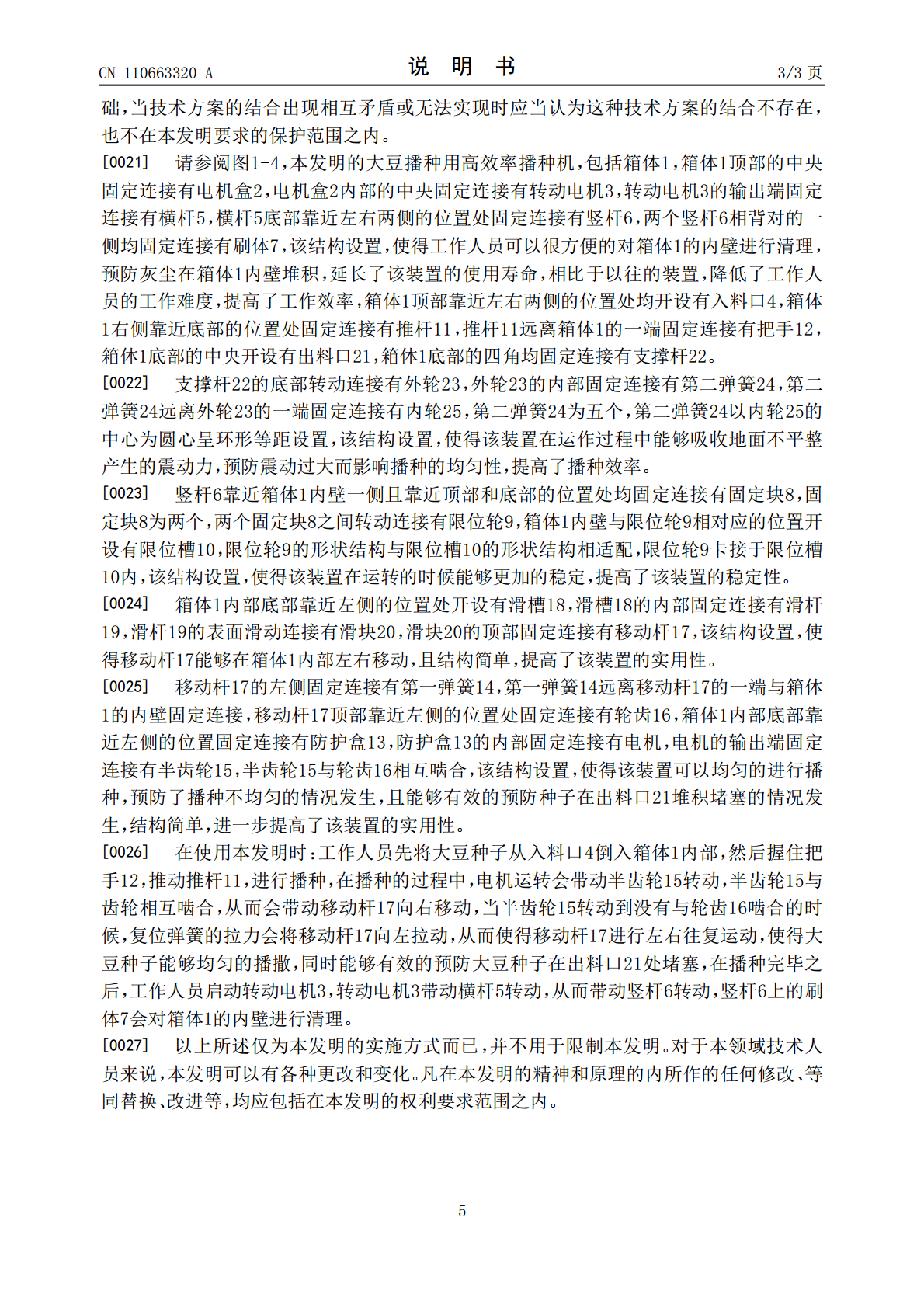

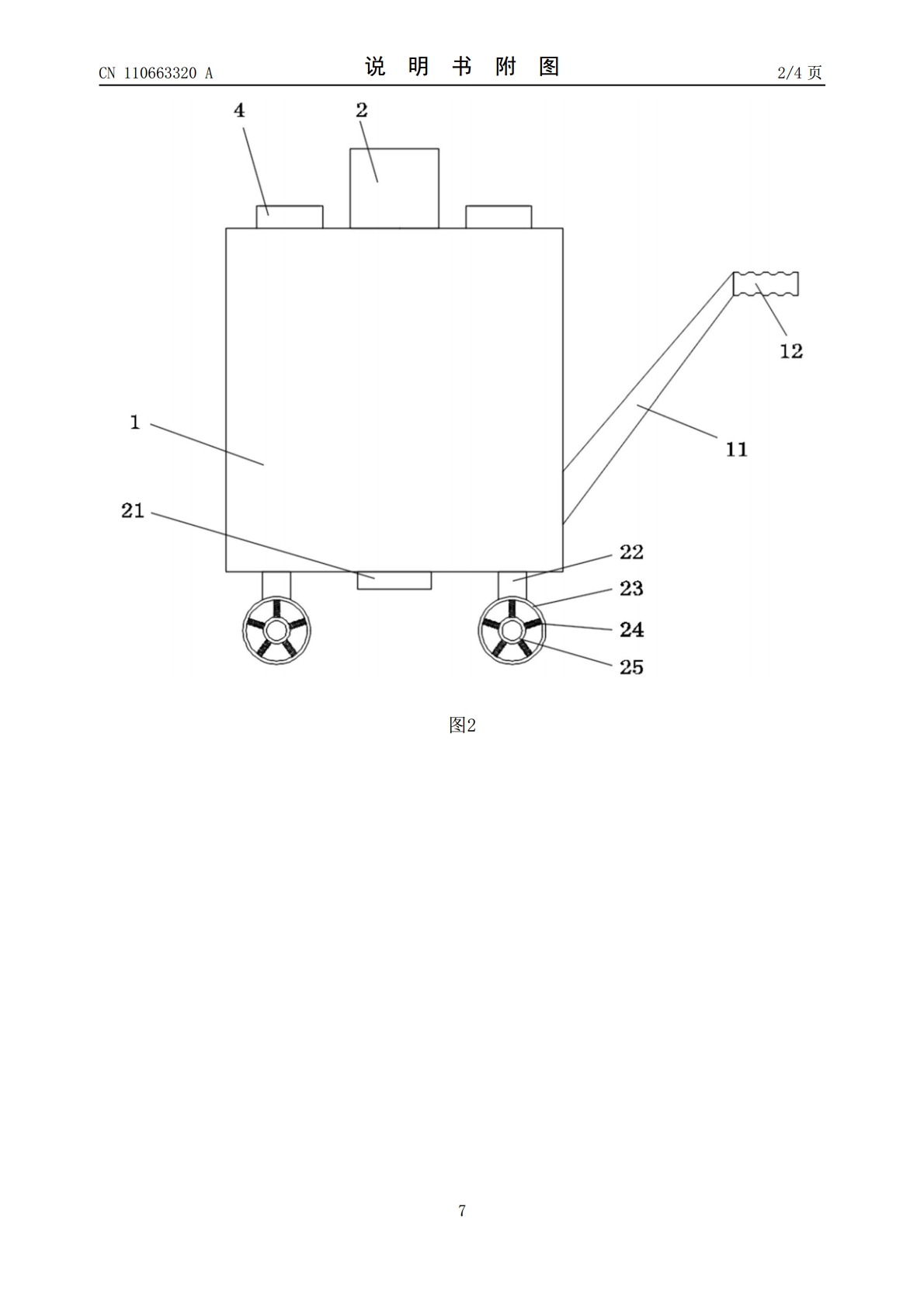

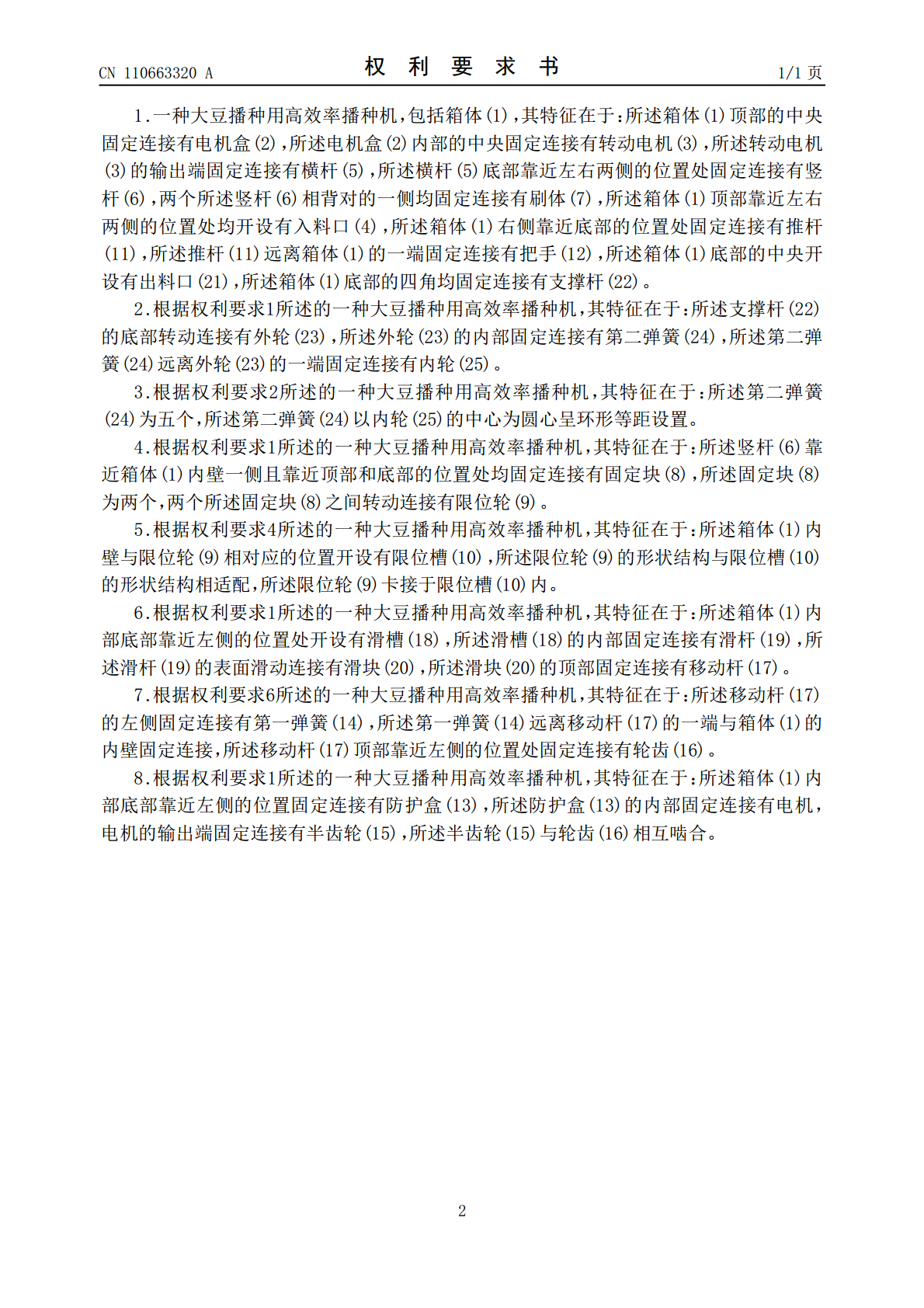

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110663320A(43)申请公布日2020.01.10(21)申请号201911044385.0(22)申请日2019.10.30(71)申请人安徽瑞羽康农业科技有限公司地址233500安徽省亳州市蒙城县小辛集乡郭湖村邵庄120号(72)发明人康炎炎孙习习康靖羽(51)Int.Cl.A01C7/08(2006.01)A01C7/20(2006.01)B08B9/087(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种大豆播种用高效率播种机(57)摘要本发明涉及播种机技术领域，具体揭示了一种大豆播种用高效率播种机，包括箱体，箱体顶部的中央固定连接有电机盒，电机盒内部的中央固定连接有转动电机，转动电机的输出端固定连接有横杆，横杆底部靠近左右两侧的位置处固定连接有竖杆，两个竖杆相背对的一侧均固定连接有刷体，箱体顶部靠近左右两侧的位置处均开设有入料口，箱体底部的中央开设有出料口，箱体底部的四角均固定连接有支撑杆；本发明通过设置的移动杆和第一弹簧，配合轮齿和半齿轮，以及滑杆和滑块，使得该装置可以均匀的进行播种，预防了播种不均匀的情况发生，且能够有效的预防种子在出料口堆积堵塞的情况发生，结构简单，提高了该装置的实用性。CN110663320ACN110663320A权利要求书1/1页1.一种大豆播种用高效率播种机，包括箱体(1)，其特征在于：所述箱体(1)顶部的中央固定连接有电机盒(2)，所述电机盒(2)内部的中央固定连接有转动电机(3)，所述转动电机(3)的输出端固定连接有横杆(5)，所述横杆(5)底部靠近左右两侧的位置处固定连接有竖杆(6)，两个所述竖杆(6)相背对的一侧均固定连接有刷体(7)，所述箱体(1)顶部靠近左右两侧的位置处均开设有入料口(4)，所述箱体(1)右侧靠近底部的位置处固定连接有推杆(11)，所述推杆(11)远离箱体(1)的一端固定连接有把手(12)，所述箱体(1)底部的中央开设有出料口(21)，所述箱体(1)底部的四角均固定连接有支撑杆(22)。2.根据权利要求1所述的一种大豆播种用高效率播种机，其特征在于：所述支撑杆(22)的底部转动连接有外轮(23)，所述外轮(23)的内部固定连接有第二弹簧(24)，所述第二弹簧(24)远离外轮(23)的一端固定连接有内轮(25)。3.根据权利要求2所述的一种大豆播种用高效率播种机，其特征在于：所述第二弹簧(24)为五个，所述第二弹簧(24)以内轮(25)的中心为圆心呈环形等距设置。4.根据权利要求1所述的一种大豆播种用高效率播种机，其特征在于：所述竖杆(6)靠近箱体(1)内壁一侧且靠近顶部和底部的位置处均固定连接有固定块(8)，所述固定块(8)为两个，两个所述固定块(8)之间转动连接有限位轮(9)。5.根据权利要求4所述的一种大豆播种用高效率播种机，其特征在于：所述箱体(1)内壁与限位轮(9)相对应的位置开设有限位槽(10)，所述限位轮(9)的形状结构与限位槽(10)的形状结构相适配，所述限位轮(9)卡接于限位槽(10)内。6.根据权利要求1所述的一种大豆播种用高效率播种机，其特征在于：所述箱体(1)内部底部靠近左侧的位置处开设有滑槽(18)，所述滑槽(18)的内部固定连接有滑杆(19)，所述滑杆(19)的表面滑动连接有滑块(20)，所述滑块(20)的顶部固定连接有移动杆(17)。7.根据权利要求6所述的一种大豆播种用高效率播种机，其特征在于：所述移动杆(17)的左侧固定连接有第一弹簧(14)，所述第一弹簧(14)远离移动杆(17)的一端与箱体(1)的内壁固定连接，所述移动杆(17)顶部靠近左侧的位置处固定连接有轮齿(16)。8.根据权利要求1所述的一种大豆播种用高效率播种机，其特征在于：所述箱体(1)内部底部靠近左侧的位置固定连接有防护盒(13)，所述防护盒(13)的内部固定连接有电机，电机的输出端固定连接有半齿轮(15)，所述半齿轮(15)与轮齿(16)相互啮合。2CN110663320A说明书1/3页一种大豆播种用高效率播种机技术领域[0001]本发明涉及播种机技术领域，具体为一种大豆播种用高效率播种机。背景技术[0002]播种机是以作物种子为播种对象的种植机械。用于某类或某种作物的播种机，常冠以作物种类名称，如谷物条播机、玉米穴播机、棉花播种机、牧草撒播机等。[0003]大豆是人们日常生活中随处可见的农作物，在以前大豆种植都是采用人工播种的方式，但是这种操作方式效率低下，随着科学的进步，现在大豆种植大都采用播种机来进行播种，但是现有的播种机存在播种不均匀的问题，严重的影响了大豆的产量，而且现有的播种机很难进行清理，长时间不清理会导致播种机内部灰尘堆积，影响播种机的使用
