一种多功能衣杆.pdf

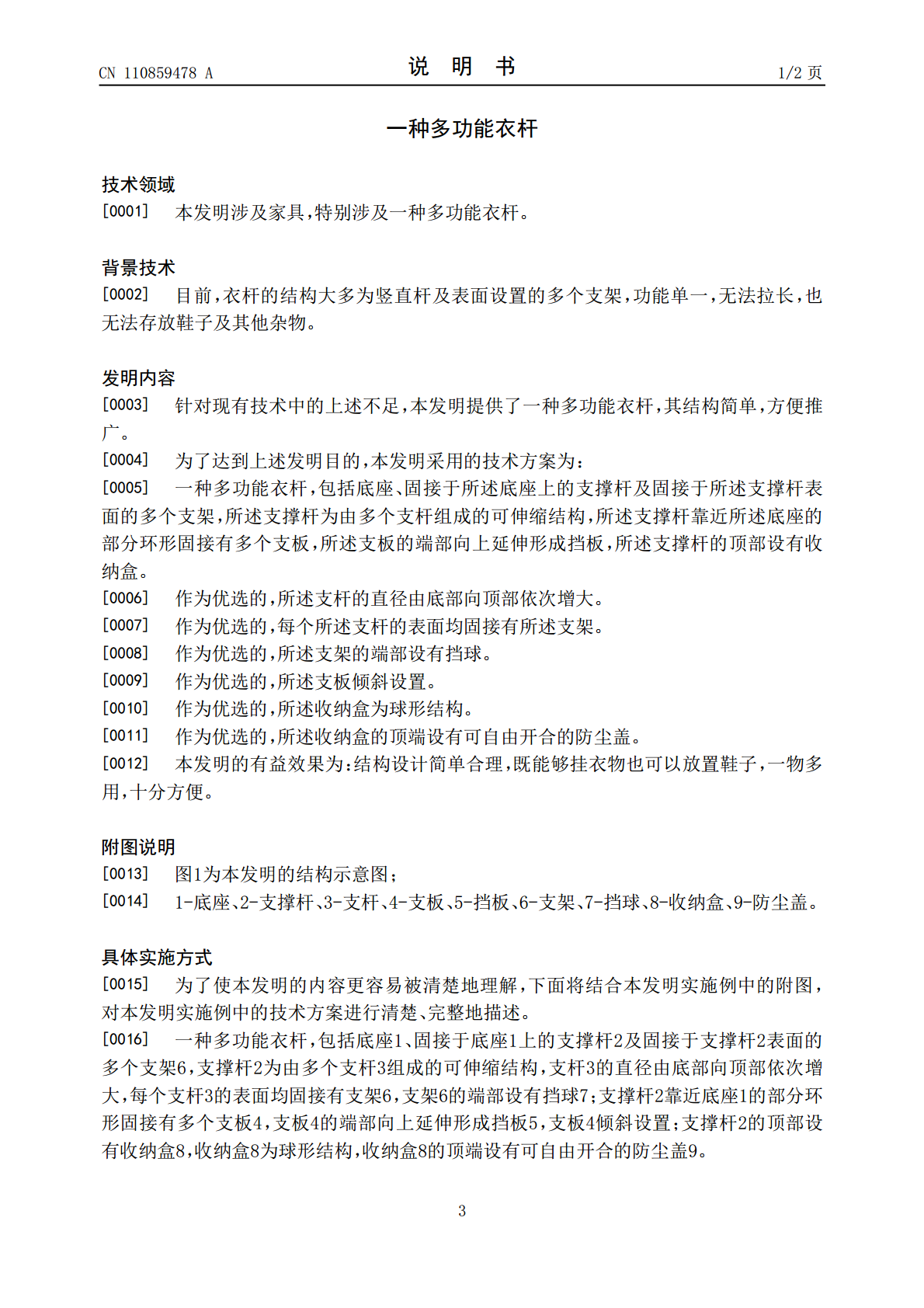

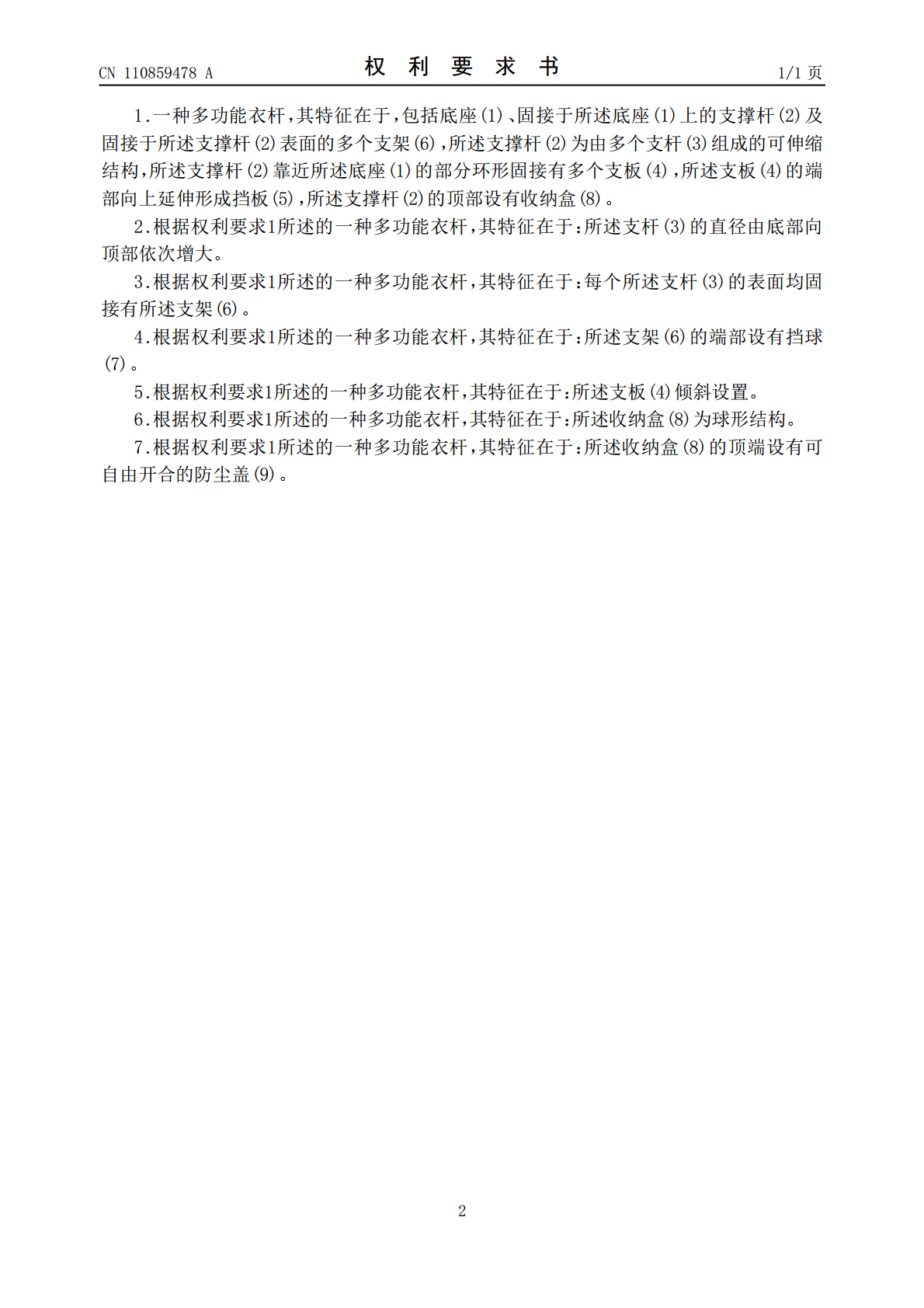

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110859478A(43)申请公布日2020.03.06(21)申请号201911224184.9(22)申请日2019.12.04(71)申请人徐州品瑞家具有限公司地址221000江苏省徐州市贾汪区鹿楼村一组310国道(72)发明人耿雷雷(74)专利代理机构北京盛凡智荣知识产权代理有限公司11616代理人胡文强(51)Int.Cl.A47G25/06(2006.01)A47G25/00(2006.01)A47G29/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种多功能衣杆(57)摘要本发明涉及家具，公开了一种多功能衣杆，包括底座、固接于所述底座上的支撑杆及固接于所述支撑杆表面的多个支架，所述支撑杆为由多个支杆组成的可伸缩结构，所述支撑杆靠近所述底座的部分环形固接有多个支板，所述支板的端部向上延伸形成挡板，所述支撑杆的顶部设有收纳盒。本发明的结构设计简单合理，既能够挂衣物也可以放置鞋子，一物多用，十分方便。CN110859478ACN110859478A权利要求书1/1页1.一种多功能衣杆，其特征在于，包括底座(1)、固接于所述底座(1)上的支撑杆(2)及固接于所述支撑杆(2)表面的多个支架(6)，所述支撑杆(2)为由多个支杆(3)组成的可伸缩结构，所述支撑杆(2)靠近所述底座(1)的部分环形固接有多个支板(4)，所述支板(4)的端部向上延伸形成挡板(5)，所述支撑杆(2)的顶部设有收纳盒(8)。2.根据权利要求1所述的一种多功能衣杆，其特征在于：所述支杆(3)的直径由底部向顶部依次增大。3.根据权利要求1所述的一种多功能衣杆，其特征在于：每个所述支杆(3)的表面均固接有所述支架(6)。4.根据权利要求1所述的一种多功能衣杆，其特征在于：所述支架(6)的端部设有挡球(7)。5.根据权利要求1所述的一种多功能衣杆，其特征在于：所述支板(4)倾斜设置。6.根据权利要求1所述的一种多功能衣杆，其特征在于：所述收纳盒(8)为球形结构。7.根据权利要求1所述的一种多功能衣杆，其特征在于：所述收纳盒(8)的顶端设有可自由开合的防尘盖(9)。2CN110859478A说明书1/2页一种多功能衣杆技术领域[0001]本发明涉及家具，特别涉及一种多功能衣杆。背景技术[0002]目前，衣杆的结构大多为竖直杆及表面设置的多个支架，功能单一，无法拉长，也无法存放鞋子及其他杂物。发明内容[0003]针对现有技术中的上述不足，本发明提供了一种多功能衣杆，其结构简单，方便推广。[0004]为了达到上述发明目的，本发明采用的技术方案为：[0005]一种多功能衣杆，包括底座、固接于所述底座上的支撑杆及固接于所述支撑杆表面的多个支架，所述支撑杆为由多个支杆组成的可伸缩结构，所述支撑杆靠近所述底座的部分环形固接有多个支板，所述支板的端部向上延伸形成挡板，所述支撑杆的顶部设有收纳盒。[0006]作为优选的，所述支杆的直径由底部向顶部依次增大。[0007]作为优选的，每个所述支杆的表面均固接有所述支架。[0008]作为优选的，所述支架的端部设有挡球。[0009]作为优选的，所述支板倾斜设置。[0010]作为优选的，所述收纳盒为球形结构。[0011]作为优选的，所述收纳盒的顶端设有可自由开合的防尘盖。[0012]本发明的有益效果为：结构设计简单合理，既能够挂衣物也可以放置鞋子，一物多用，十分方便。附图说明[0013]图1为本发明的结构示意图；[0014]1-底座、2-支撑杆、3-支杆、4-支板、5-挡板、6-支架、7-挡球、8-收纳盒、9-防尘盖。具体实施方式[0015]为了使本发明的内容更容易被清楚地理解，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。[0016]一种多功能衣杆，包括底座1、固接于底座1上的支撑杆2及固接于支撑杆2表面的多个支架6，支撑杆2为由多个支杆3组成的可伸缩结构，支杆3的直径由底部向顶部依次增大，每个支杆3的表面均固接有支架6，支架6的端部设有挡球7；支撑杆2靠近底座1的部分环形固接有多个支板4，支板4的端部向上延伸形成挡板5，支板4倾斜设置；支撑杆2的顶部设有收纳盒8，收纳盒8为球形结构，收纳盒8的顶端设有可自由开合的防尘盖9。3CN110859478A说明书2/2页[0017]使用本发明时，使用者可以将鞋子放在底座1及支板4的表面，由于挡板5的设置，鞋子不会滑落；衣物可直接悬挂于支架6上，由于挡球的设置衣物不会轻易滑落；顶部的收纳盒8可以放置一些杂物，十分方便。[0018]本发明的有益效果为：结构设计简单合理，既能够挂衣物也可以放置鞋子，一物多用，十分方便。[0019]以上所述仅为本发明专利的较佳实施
