一种多功能杆.pdf

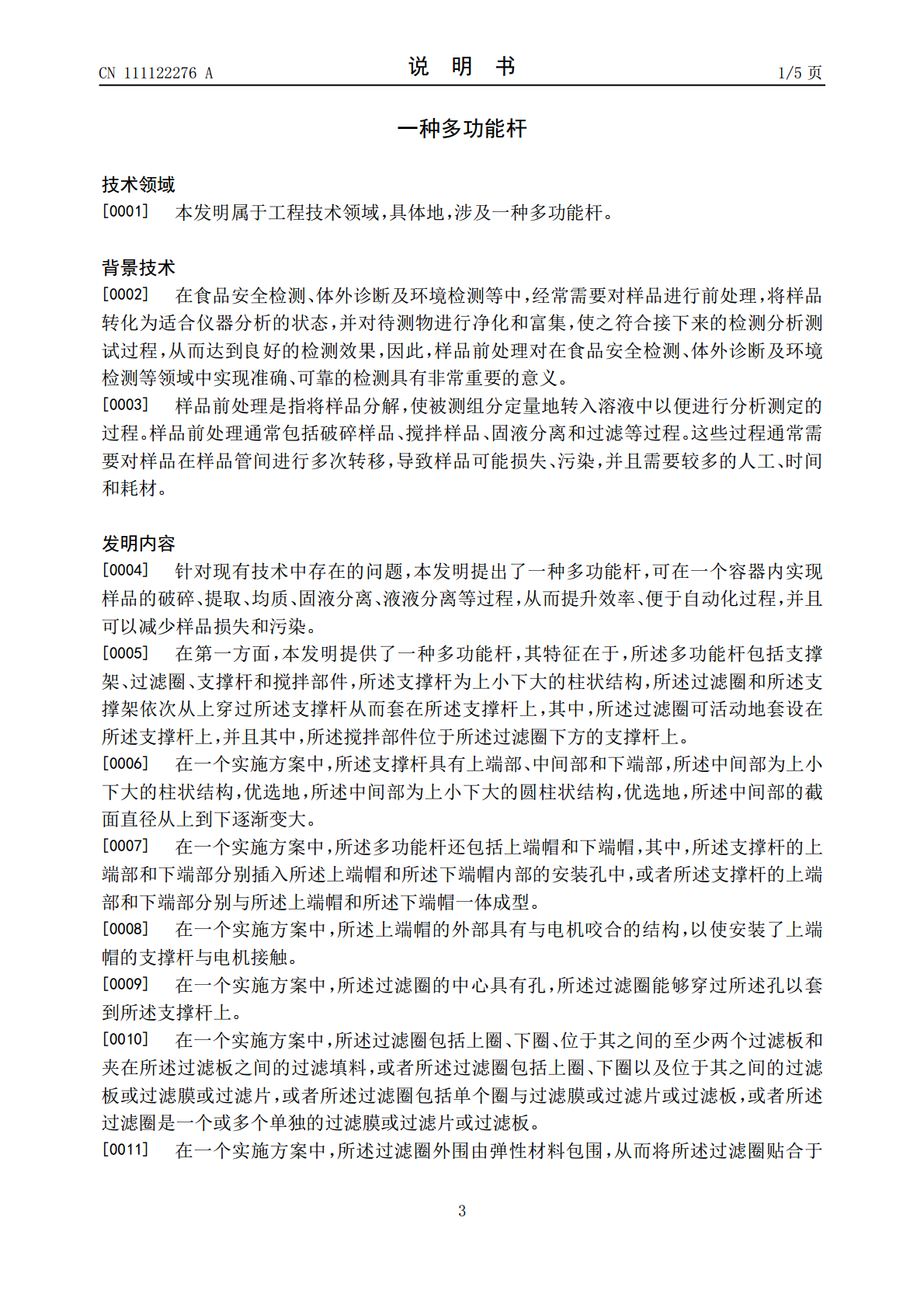

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111122276A(43)申请公布日2020.05.08(21)申请号202010116200.9G01N30/06(2006.01)(22)申请日2020.02.25G01N33/53(2006.01)(71)申请人深圳市易瑞生物技术股份有限公司地址518101广东省深圳市宝安区新安街道留仙一路2-1号(72)发明人严义勇蔡振庆马红圳付辉金虹(74)专利代理机构北京汇知杰知识产权代理有限公司11587代理人杨巍柴春玲(51)Int.Cl.G01N1/28(2006.01)G01N1/34(2006.01)G01N1/38(2006.01)G01N30/02(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种多功能杆(57)摘要本发明提供了一种多功能杆，包括支撑架、过滤圈、支撑杆和搅拌部件，所述支撑杆为上小下大的柱状结构，所述过滤圈和所述支撑架依次从上穿过所述支撑杆从而套在所述支撑杆上，其中，所述过滤圈可活动地套设在所述支撑杆上，并且其中，所述搅拌部件位于所述过滤圈下方的支撑杆上。本发明通过将搅拌部件和过滤圈集成在一个支撑杆上来进行样品的预处理，这样可以在一个容器内实现样品的破碎、提取、均质、固液分离、液液分离等过程，从而提升效率、便于自动化过程，并且可以减少样品损失和污染。该多功能杆不仅结构简单，便于安装，并且可通过更换支撑架适配于常见离心管等样品容器，应用范围广。CN111122276ACN111122276A权利要求书1/1页1.一种多功能杆，其特征在于，所述多功能杆包括支撑架、过滤圈、支撑杆和搅拌部件，所述支撑杆为上小下大的柱状结构，所述过滤圈和所述支撑架依次从上穿过所述支撑杆从而套在所述支撑杆上，其中，所述过滤圈可活动地套设在所述支撑杆上，并且其中，所述搅拌部件位于所述过滤圈下方的支撑杆上。2.根据权利要求1所述的多功能杆，其特征在于，所述支撑杆具有上端部、中间部和下端部，所述中间部为上小下大的柱状结构，优选地，所述中间部为上小下大的圆柱状结构，优选地，所述中间部的截面直径从上到下逐渐变大。3.根据权利要求1-2中任一项所述的多功能杆，其特征在于，所述多功能杆还包括上端帽和下端帽，其中，所述支撑杆的上端部和下端部分别插入所述上端帽和所述下端帽内部的安装孔中，或者所述支撑杆的上端部和下端部分别与所述上端帽和所述下端帽一体成型。4.根据权利要求3所述的多功能杆，其特征在于，所述上端帽的外部具有与电机咬合的结构，以使安装了上端帽的支撑杆与电机接触。5.根据权利要求1-4中任一项所述的多功能杆，其特征在于，所述过滤圈的中心具有孔，所述过滤圈能够穿过所述孔以套到所述支撑杆上。6.根据权利要求1-5中任一项所述的多功能杆，其特征在于，所述过滤圈包括上圈、下圈、位于其之间的至少两个过滤板和夹在所述过滤板之间的过滤填料，或者所述过滤圈包括上圈、下圈以及位于其之间的过滤板或过滤膜或过滤片，或者所述过滤圈包括单个圈与过滤膜或过滤片或过滤板，或者所述过滤圈是一个或多个单独的过滤膜或过滤片或过滤板。7.根据权利要求1-6中任一项所述的多功能杆，其特征在于，所述过滤圈外围由弹性材料包围，从而将所述过滤圈贴合于样品容器的内壁中。8.根据权利要求1-7中任一项所述的多功能杆，其特征在于，所述支撑架的中心具有孔，所述支撑架能够穿过所述孔以套到所述支撑杆上。9.根据权利要求1-8中任一项所述的多功能杆，其特征在于，所述搅拌部件是横截面为三角形的剪切片，优选地，在支撑杆上设置2-5层搅拌部件，每层为2-6个剪切片。10.一种利用权利要求1-9中任一项所述的多功能杆过滤样品的方法，其特征在于，所述方法包括：将多功能杆放入装有样品的样品容器中固定，使所述多功能杆的下端抵靠在离心管底部，并使所述多功能杆的上端与电机接触，开启电机，充分搅拌；利用推杆将过滤圈下推至两相的界面处或与剪切片接触，使过滤圈无法继续下行；以及取出经过过滤圈过滤的液体，即为待测样品。2CN111122276A说明书1/5页一种多功能杆技术领域[0001]本发明属于工程技术领域，具体地，涉及一种多功能杆。背景技术[0002]在食品安全检测、体外诊断及环境检测等中，经常需要对样品进行前处理，将样品转化为适合仪器分析的状态，并对待测物进行净化和富集，使之符合接下来的检测分析测试过程，从而达到良好的检测效果，因此，样品前处理对在食品安全检测、体外诊断及环境检测等领域中实现准确、可靠的检测具有非常重要的意义。[0003]样品前处理是指将样品分解，使被测组分定量地转入溶液中以便进行分析测定的过程。样品前处理通常包括破碎样品、搅拌样品、固液分离和过滤等过程。这些过程通常需要对样品在样品管间进行多次转移，导
