一种骨科康复用固定支架.pdf

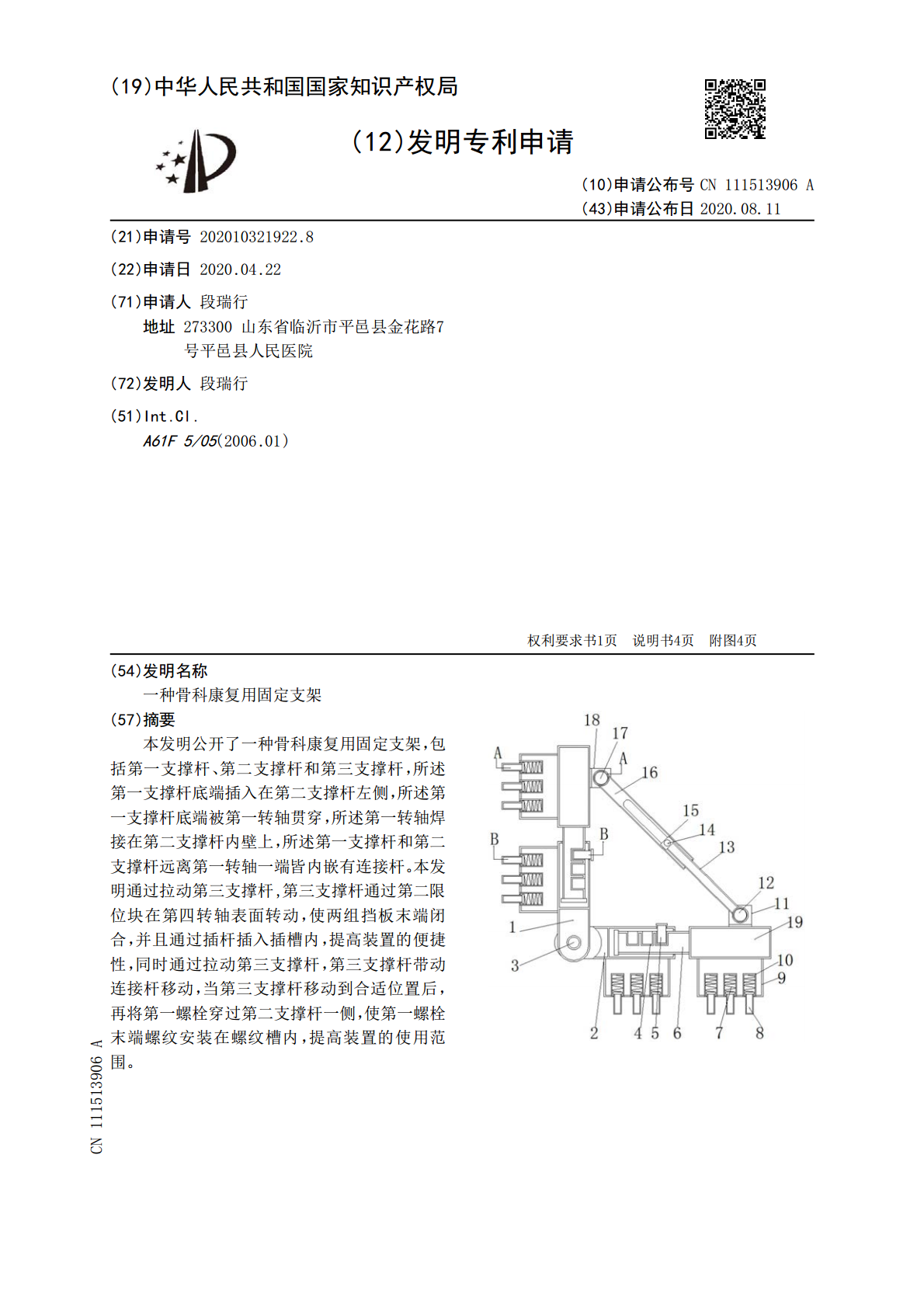

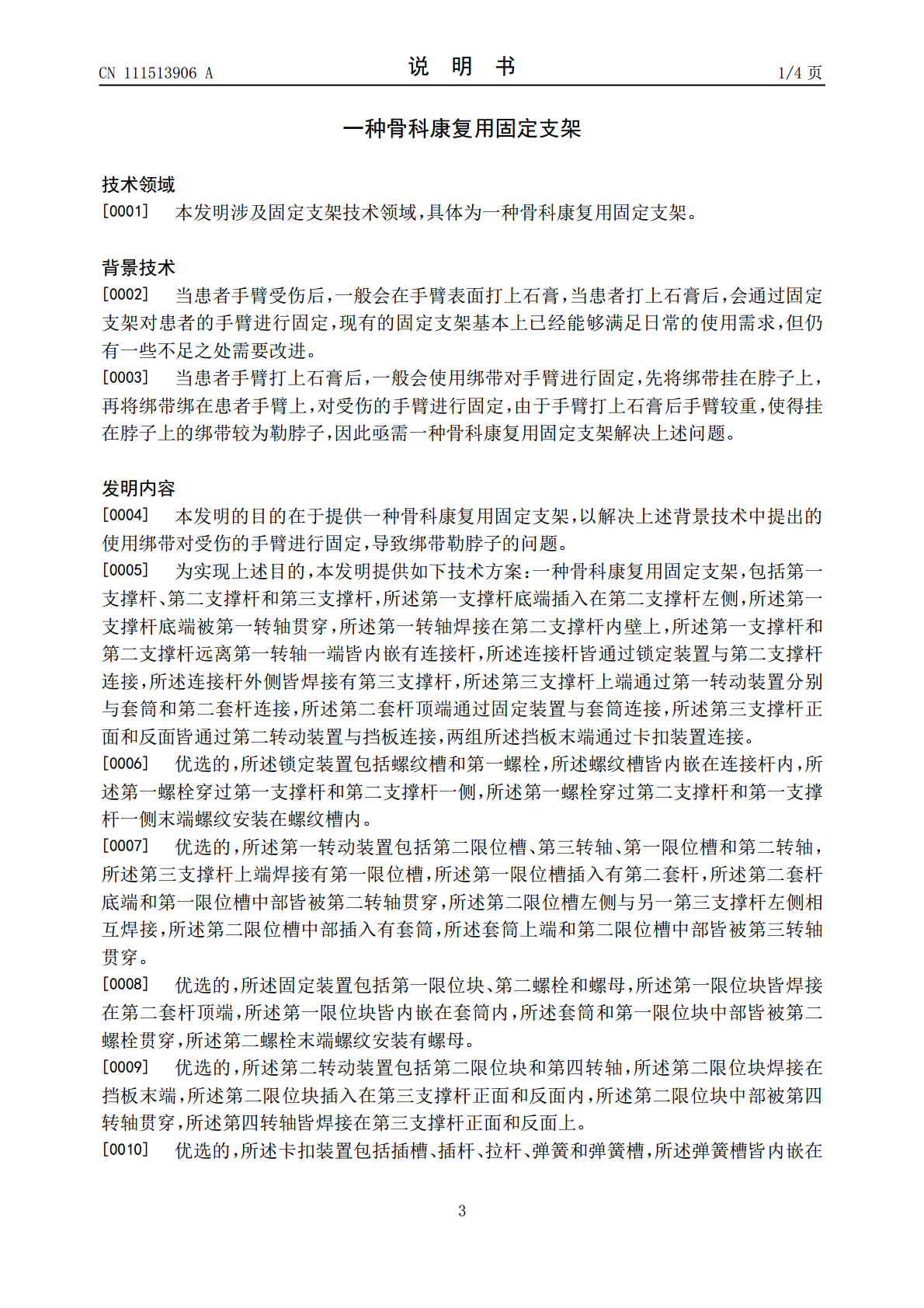

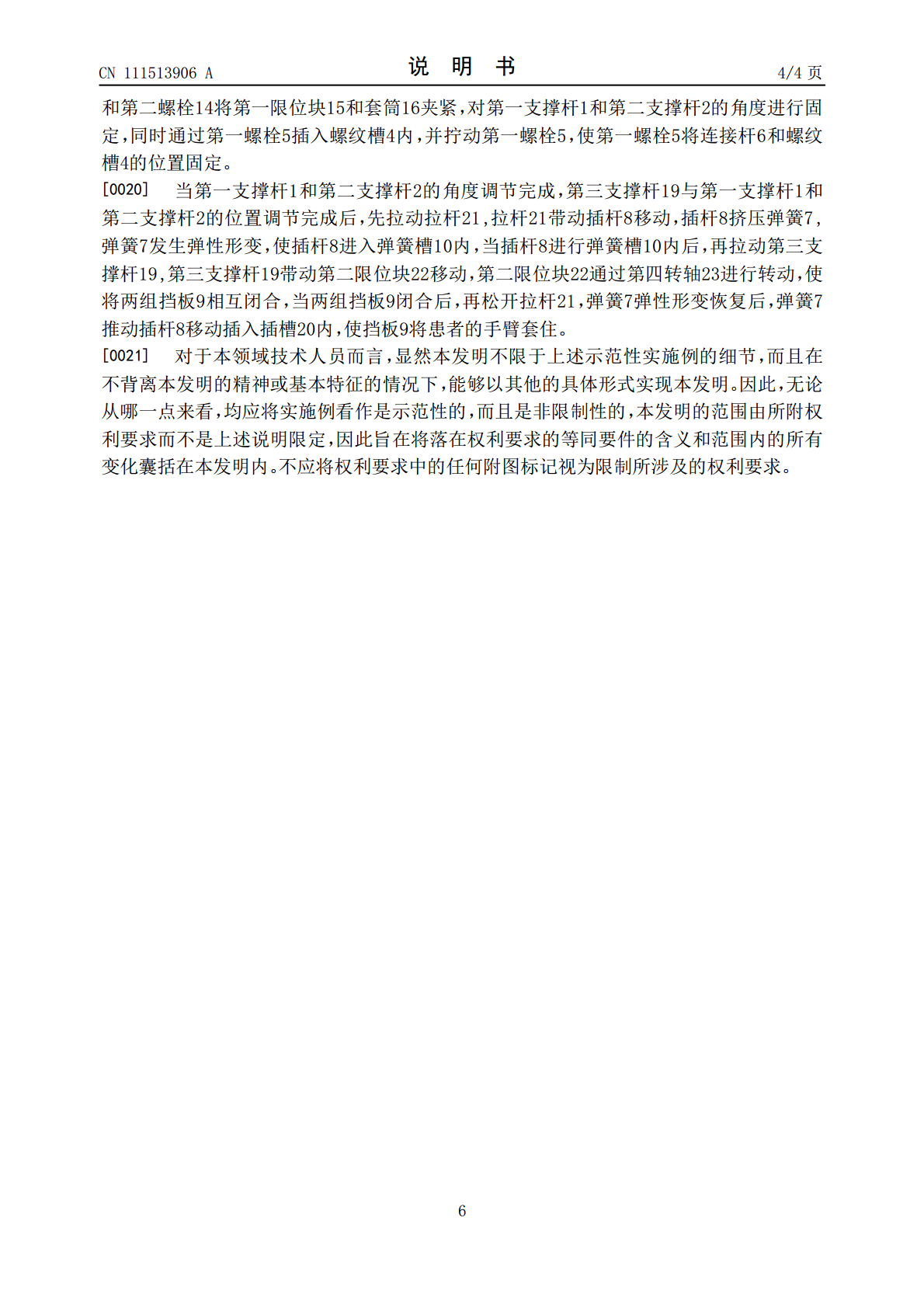

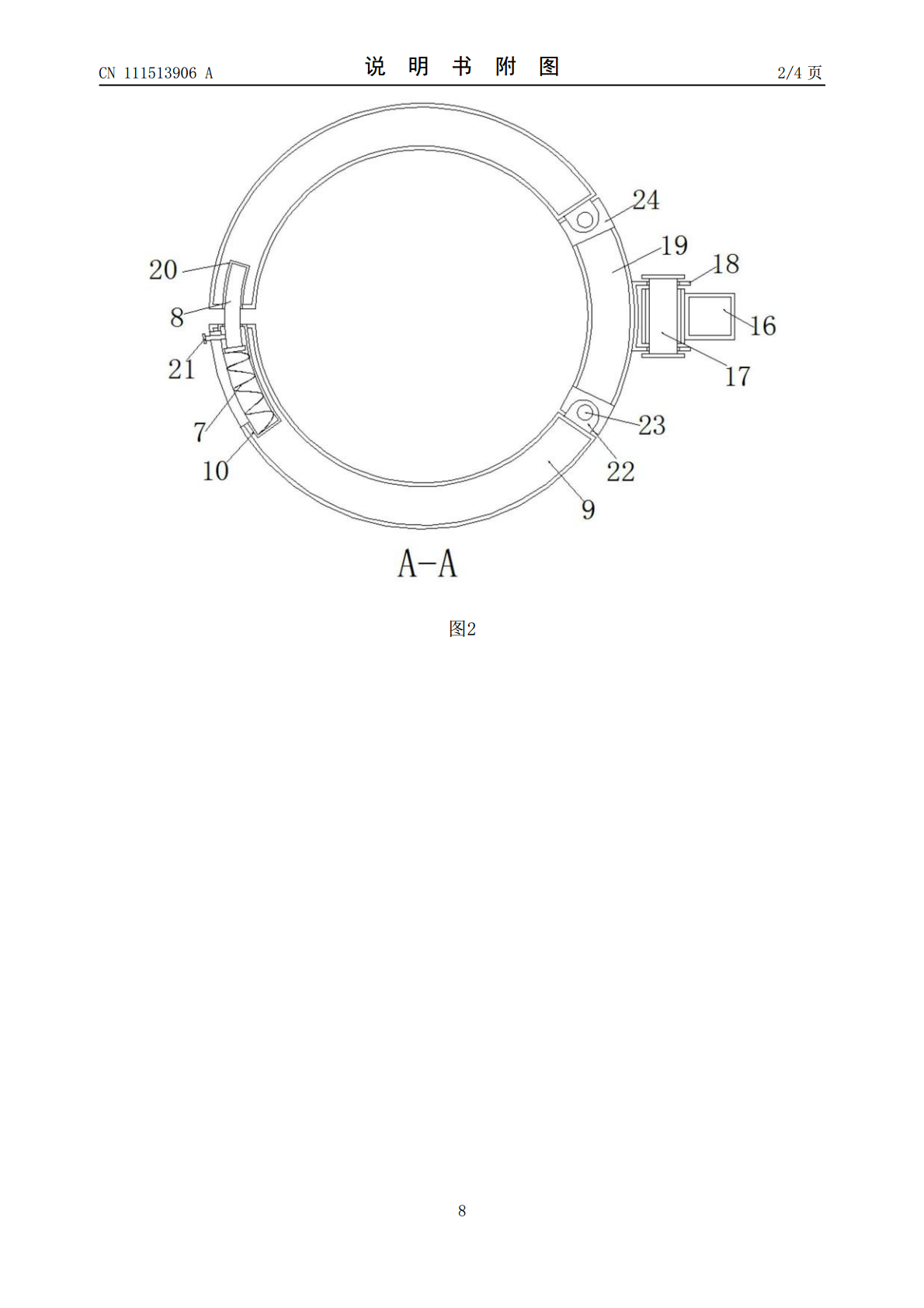

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111513906A(43)申请公布日2020.08.11(21)申请号202010321922.8(22)申请日2020.04.22(71)申请人段瑞行地址273300山东省临沂市平邑县金花路7号平邑县人民医院(72)发明人段瑞行(51)Int.Cl.A61F5/05(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种骨科康复用固定支架(57)摘要本发明公开了一种骨科康复用固定支架，包括第一支撑杆、第二支撑杆和第三支撑杆，所述第一支撑杆底端插入在第二支撑杆左侧，所述第一支撑杆底端被第一转轴贯穿，所述第一转轴焊接在第二支撑杆内壁上，所述第一支撑杆和第二支撑杆远离第一转轴一端皆内嵌有连接杆。本发明通过拉动第三支撑杆,第三支撑杆通过第二限位块在第四转轴表面转动，使两组挡板末端闭合，并且通过插杆插入插槽内，提高装置的便捷性，同时通过拉动第三支撑杆，第三支撑杆带动连接杆移动，当第三支撑杆移动到合适位置后，再将第一螺栓穿过第二支撑杆一侧，使第一螺栓末端螺纹安装在螺纹槽内，提高装置的使用范围。CN111513906ACN111513906A权利要求书1/1页1.一种骨科康复用固定支架，包括第一支撑杆（1）、第二支撑杆（2）和第三支撑杆（19），其特征在于：所述第一支撑杆（1）底端插入在第二支撑杆（2）左侧，所述第一支撑杆（1）底端被第一转轴（3）贯穿，所述第一转轴（3）焊接在第二支撑杆（2）内壁上，所述第一支撑杆（1）和第二支撑杆（2）远离第一转轴（3）一端皆内嵌有连接杆（6），所述连接杆（6）皆通过锁定装置与第二支撑杆（2）连接，所述连接杆（6）外侧皆焊接有第三支撑杆（19），所述第三支撑杆（19）上端通过第一转动装置分别与套筒（16）和第二套杆（13）连接，所述第二套杆（13）顶端通过固定装置与套筒（16）连接，所述第三支撑杆（19）正面和反面皆通过第二转动装置与挡板（9）连接，两组所述挡板（9）末端通过卡扣装置连接。2.根据权利要求1所述的一种骨科康复用固定支架，其特征在于：所述锁定装置包括螺纹槽（4）和第一螺栓（5），所述螺纹槽（4）皆内嵌在连接杆（6）内，所述第一螺栓（5）穿过第一支撑杆（1）和第二支撑杆（2）一侧，所述第一螺栓（5）穿过第二支撑杆（2）和第一支撑杆（1）一侧末端螺纹安装在螺纹槽（4）内。3.根据权利要求1所述的一种骨科康复用固定支架，其特征在于：所述第一转动装置包括第二限位槽（18）、第三转轴（17）、第一限位槽（11）和第二转轴（12），所述第三支撑杆（19）上端焊接有第一限位槽（11），所述第一限位槽（11）插入有第二套杆（13），所述第二套杆（13）底端和第一限位槽（11）中部皆被第二转轴（12）贯穿，所述第二限位槽（18）左侧与另一第三支撑杆（19）左侧相互焊接，所述第二限位槽（18）中部插入有套筒（16），所述套筒（16）上端和第二限位槽（18）中部皆被第三转轴（17）贯穿。4.根据权利要求1所述的一种骨科康复用固定支架，其特征在于：所述固定装置包括第一限位块（15）、第二螺栓（14）和螺母（24），所述第一限位块（15）皆焊接在第二套杆（13）顶端，所述第一限位块（15）皆内嵌在套筒（16）内，所述套筒（16）和第一限位块（15）中部皆被第二螺栓（14）贯穿，所述第二螺栓（14）末端螺纹安装有螺母（24）。5.根据权利要求1所述的一种骨科康复用固定支架，其特征在于：所述第二转动装置包括第二限位块（22）和第四转轴（23），所述第二限位块（22）焊接在挡板（9）末端，所述第二限位块（22）插入在第三支撑杆（19）正面和反面内，所述第二限位块（22）中部被第四转轴（23）贯穿，所述第四转轴（23）皆焊接在第三支撑杆（19）正面和反面上。6.根据权利要求1所述的一种骨科康复用固定支架，其特征在于：所述卡扣装置包括插槽（20）、插杆（8）、拉杆（21）、弹簧（7）和弹簧槽（10），所述弹簧槽（10）皆内嵌在挡板（9）内，所述弹簧槽（10）内部皆设置有弹簧（7），所述弹簧（7）一端皆焊接在弹簧槽（10）上，所述弹簧（7）的另一端皆焊接在插杆（8）上，所述插杆（8）外侧皆焊接在拉杆（21）上，且拉杆（21）皆穿过弹簧槽（10）移出，所述插杆（8）末端皆插入在插槽（20）内，所述插槽（20）皆内嵌在另一挡板（9）内。7.根据权利要求1所述的一种骨科康复用固定支架，其特征在于：所述套筒（16）表面皆开设有腰型孔，所述套筒（16）中部开的腰形孔内壁直径与第二螺栓（14）的表面直径相等。2CN111513906A说明书1/4页一种骨科康复用固定支架技术领域[0001]本发明涉及固定支架技术领域，具体为一种骨科康复用固定支架。
