一种骨科脊柱治疗恢复用坐姿矫正支架.pdf

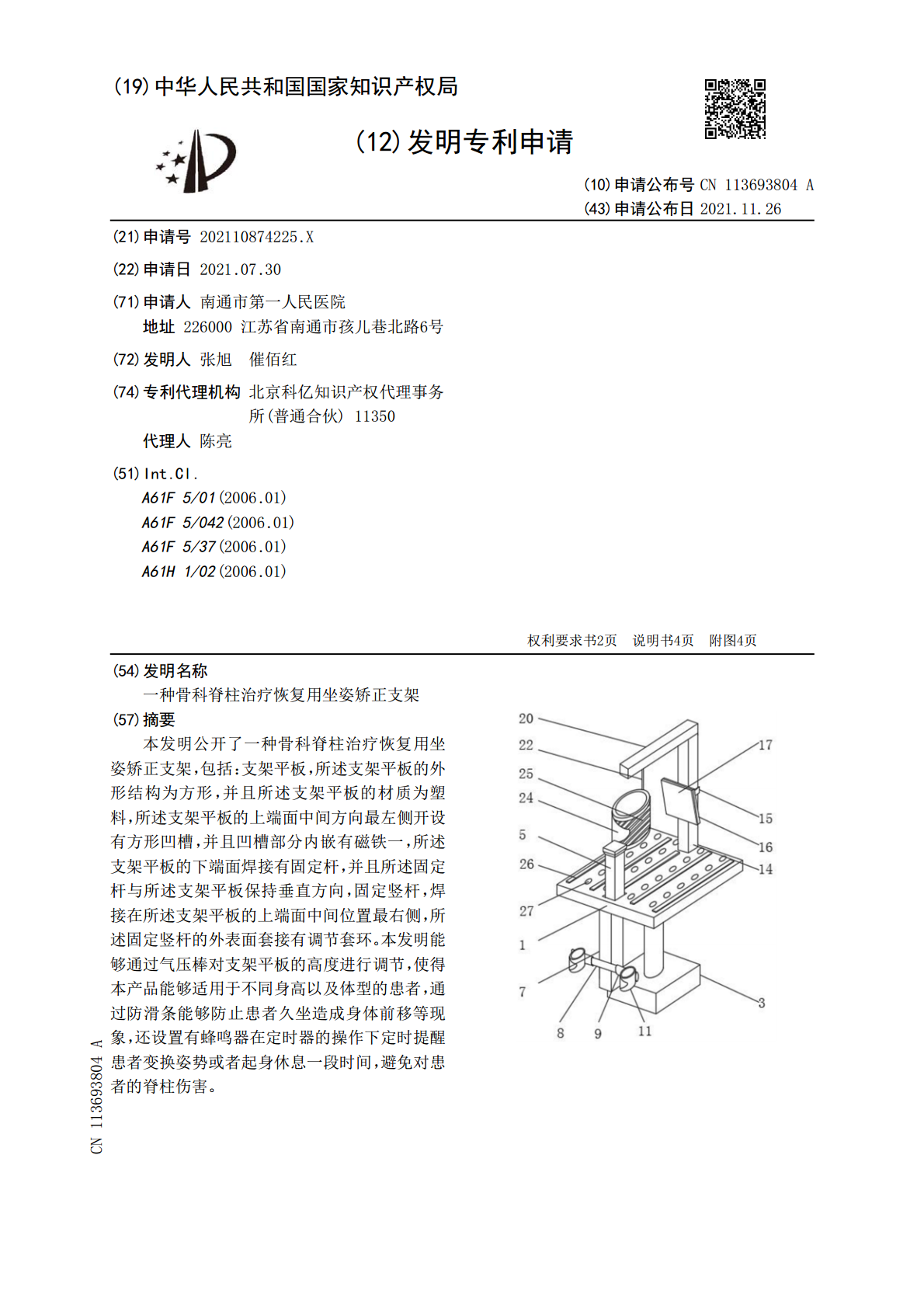

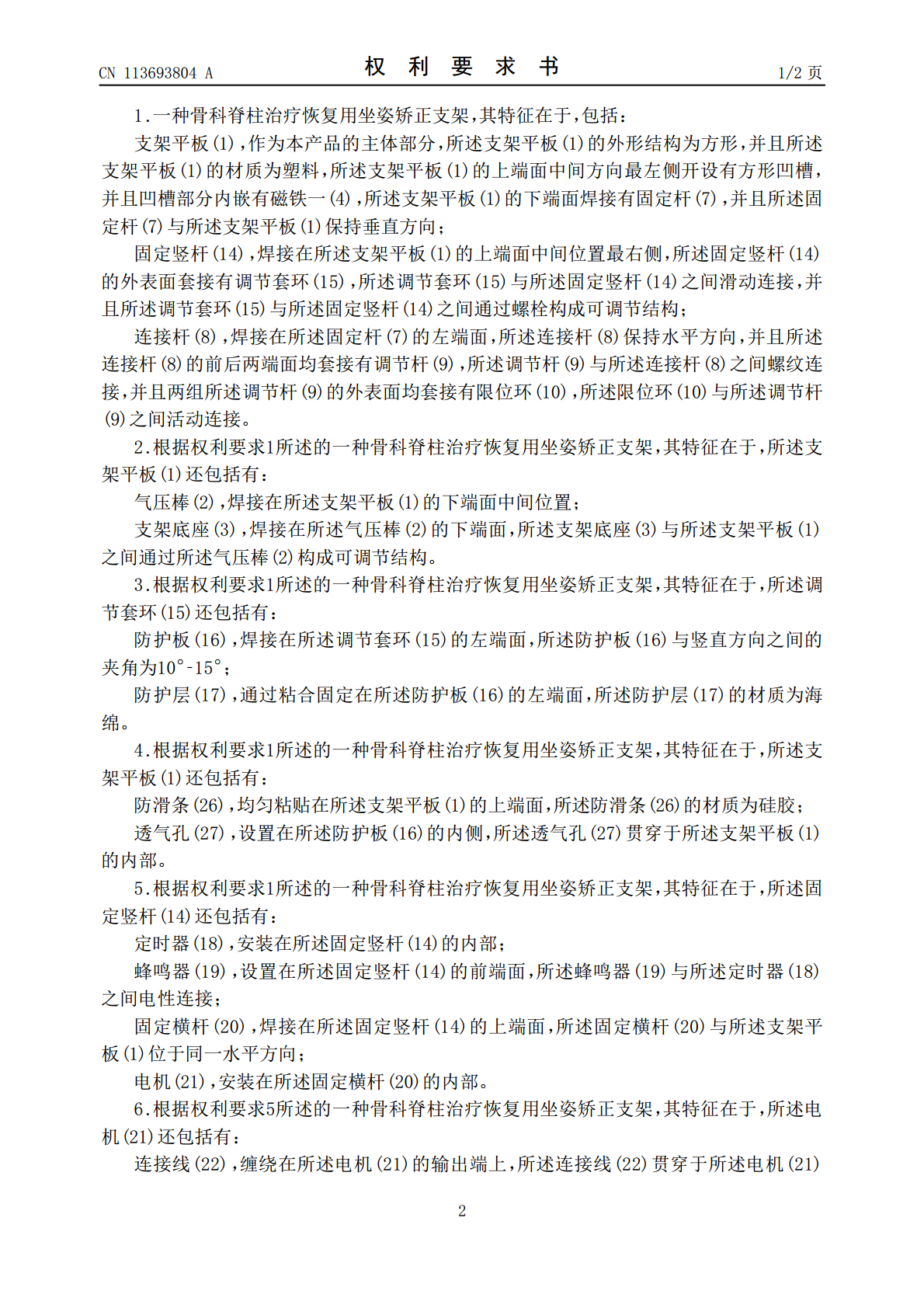

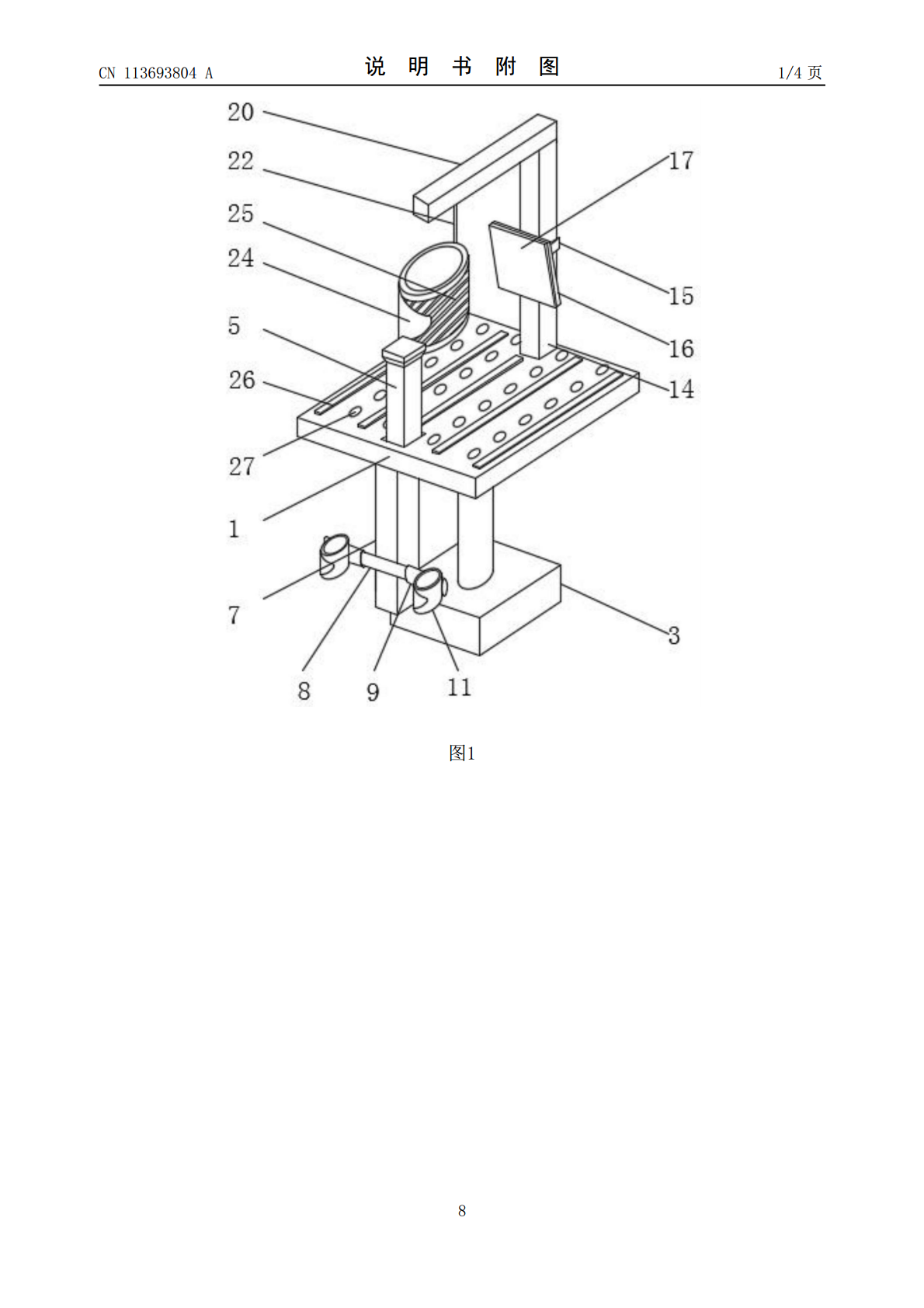

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113693804A(43)申请公布日2021.11.26(21)申请号202110874225.X(22)申请日2021.07.30(71)申请人南通市第一人民医院地址226000江苏省南通市孩儿巷北路6号(72)发明人张旭催佰红(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人陈亮(51)Int.Cl.A61F5/01(2006.01)A61F5/042(2006.01)A61F5/37(2006.01)A61H1/02(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种骨科脊柱治疗恢复用坐姿矫正支架(57)摘要本发明公开了一种骨科脊柱治疗恢复用坐姿矫正支架，包括：支架平板，所述支架平板的外形结构为方形，并且所述支架平板的材质为塑料，所述支架平板的上端面中间方向最左侧开设有方形凹槽，并且凹槽部分内嵌有磁铁一，所述支架平板的下端面焊接有固定杆，并且所述固定杆与所述支架平板保持垂直方向，固定竖杆，焊接在所述支架平板的上端面中间位置最右侧，所述固定竖杆的外表面套接有调节套环。本发明能够通过气压棒对支架平板的高度进行调节，使得本产品能够适用于不同身高以及体型的患者，通过防滑条能够防止患者久坐造成身体前移等现象，还设置有蜂鸣器在定时器的操作下定时提醒患者变换姿势或者起身休息一段时间，避免对患者的脊柱伤害。CN113693804ACN113693804A权利要求书1/2页1.一种骨科脊柱治疗恢复用坐姿矫正支架，其特征在于，包括：支架平板(1)，作为本产品的主体部分，所述支架平板(1)的外形结构为方形，并且所述支架平板(1)的材质为塑料，所述支架平板(1)的上端面中间方向最左侧开设有方形凹槽，并且凹槽部分内嵌有磁铁一(4)，所述支架平板(1)的下端面焊接有固定杆(7)，并且所述固定杆(7)与所述支架平板(1)保持垂直方向；固定竖杆(14)，焊接在所述支架平板(1)的上端面中间位置最右侧，所述固定竖杆(14)的外表面套接有调节套环(15)，所述调节套环(15)与所述固定竖杆(14)之间滑动连接，并且所述调节套环(15)与所述固定竖杆(14)之间通过螺栓构成可调节结构；连接杆(8)，焊接在所述固定杆(7)的左端面，所述连接杆(8)保持水平方向，并且所述连接杆(8)的前后两端面均套接有调节杆(9)，所述调节杆(9)与所述连接杆(8)之间螺纹连接，并且两组所述调节杆(9)的外表面均套接有限位环(10)，所述限位环(10)与所述调节杆(9)之间活动连接。2.根据权利要求1所述的一种骨科脊柱治疗恢复用坐姿矫正支架，其特征在于，所述支架平板(1)还包括有：气压棒(2)，焊接在所述支架平板(1)的下端面中间位置；支架底座(3)，焊接在所述气压棒(2)的下端面，所述支架底座(3)与所述支架平板(1)之间通过所述气压棒(2)构成可调节结构。3.根据权利要求1所述的一种骨科脊柱治疗恢复用坐姿矫正支架，其特征在于，所述调节套环(15)还包括有：防护板(16)，焊接在所述调节套环(15)的左端面，所述防护板(16)与竖直方向之间的夹角为10°‑15°；防护层(17)，通过粘合固定在所述防护板(16)的左端面，所述防护层(17)的材质为海绵。4.根据权利要求1所述的一种骨科脊柱治疗恢复用坐姿矫正支架，其特征在于，所述支架平板(1)还包括有：防滑条(26)，均匀粘贴在所述支架平板(1)的上端面，所述防滑条(26)的材质为硅胶；透气孔(27)，设置在所述防护板(16)的内侧，所述透气孔(27)贯穿于所述支架平板(1)的内部。5.根据权利要求1所述的一种骨科脊柱治疗恢复用坐姿矫正支架，其特征在于，所述固定竖杆(14)还包括有：定时器(18)，安装在所述固定竖杆(14)的内部；蜂鸣器(19)，设置在所述固定竖杆(14)的前端面，所述蜂鸣器(19)与所述定时器(18)之间电性连接；固定横杆(20)，焊接在所述固定竖杆(14)的上端面，所述固定横杆(20)与所述支架平板(1)位于同一水平方向；电机(21)，安装在所述固定横杆(20)的内部。6.根据权利要求5所述的一种骨科脊柱治疗恢复用坐姿矫正支架，其特征在于，所述电机(21)还包括有：连接线(22)，缠绕在所述电机(21)的输出端上，所述连接线(22)贯穿于所述电机(21)2CN113693804A权利要求书2/2页的下表面；固定带二(23)，通过缝合固定在所述连接线(22)的前端面。7.根据权利要求6所述的一种骨科脊柱治疗恢复用坐姿矫正支架，其特征在于，所述固定带二(23)还包括有：连接带二(24)，通过缝合固定在所述固定带二(23)的前后两端面；魔术贴二(25)，通过缝合分别固定所述连接带二(24)与所
