一种防火卷帘生产用转运小车.pdf

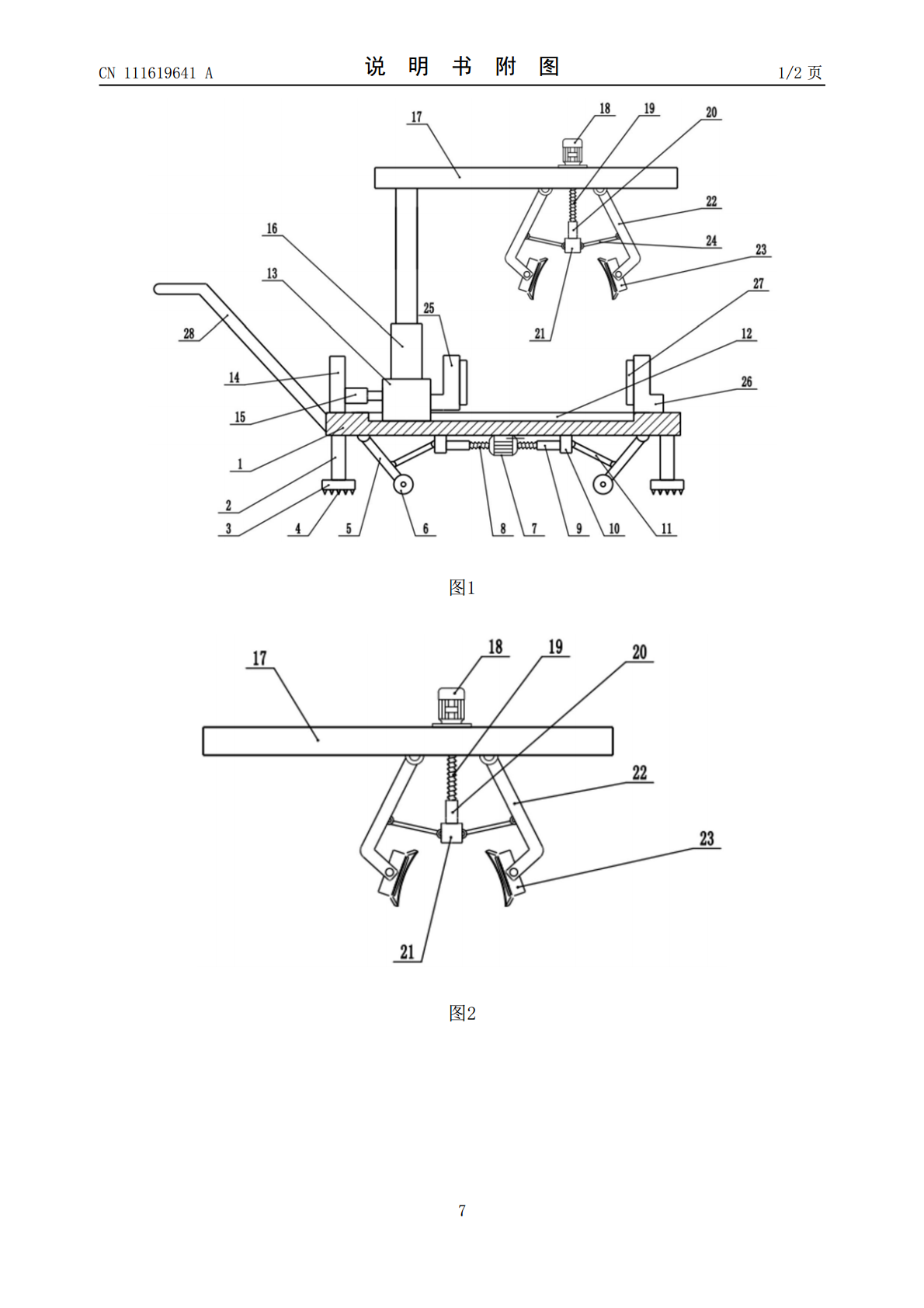

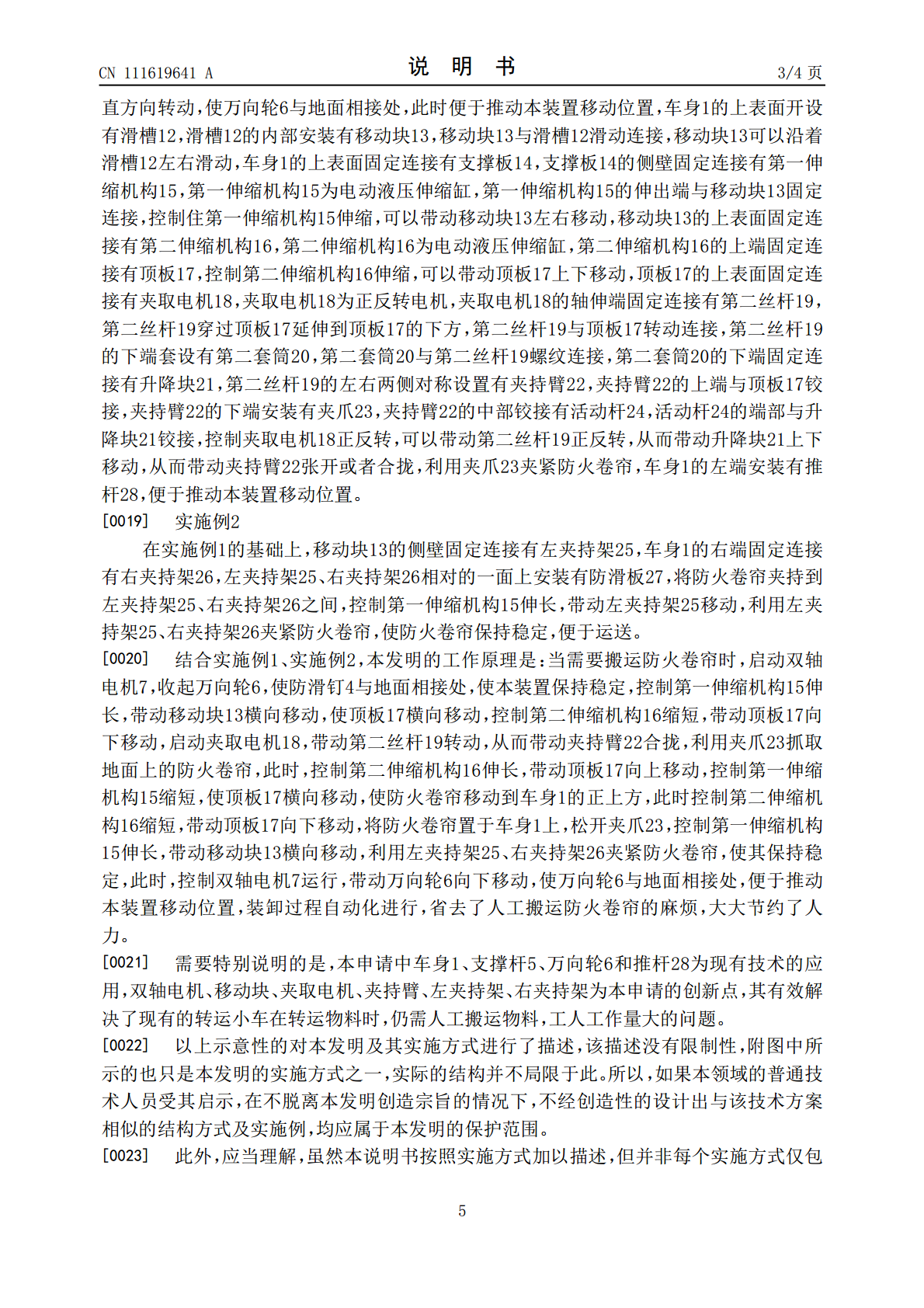

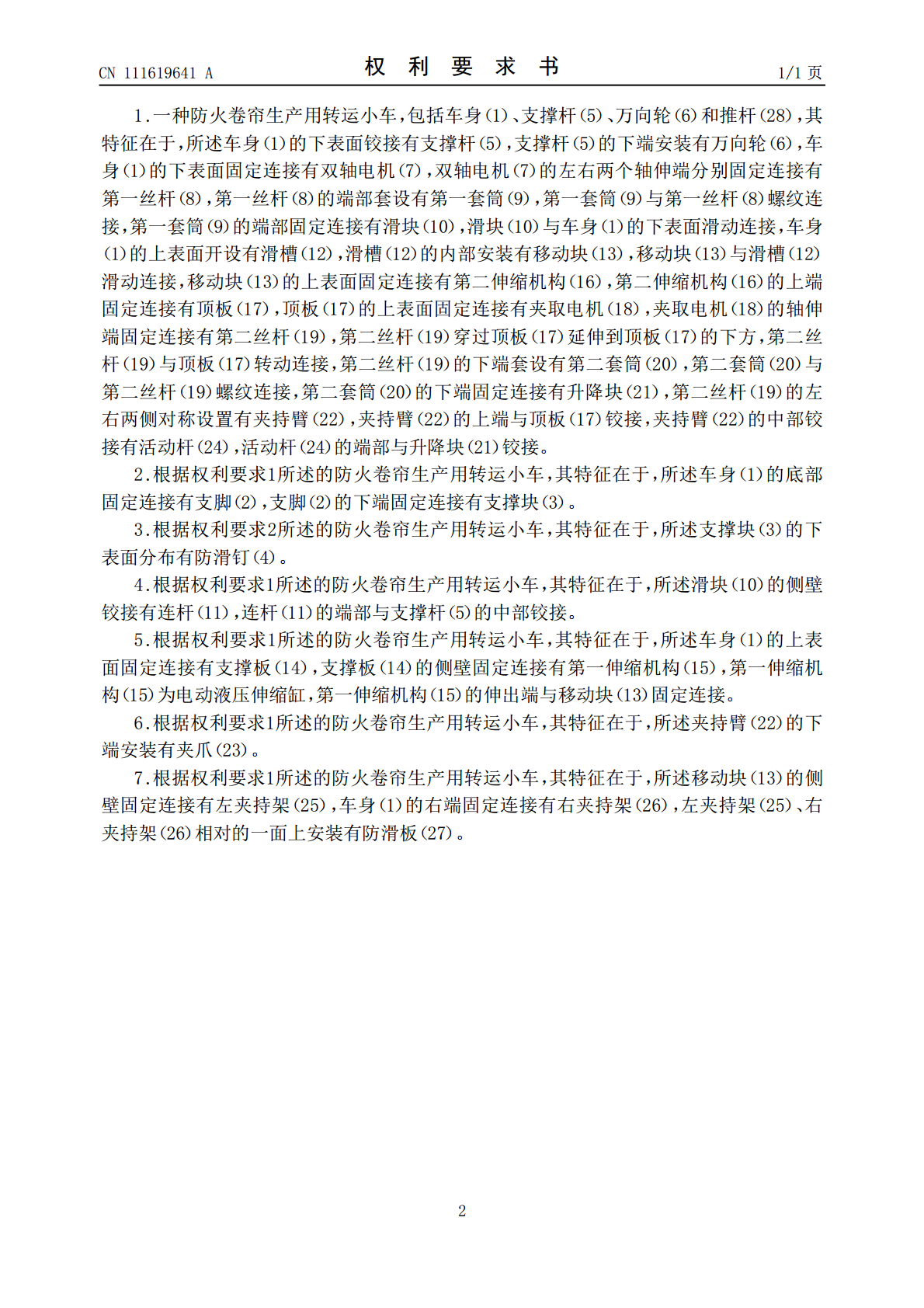

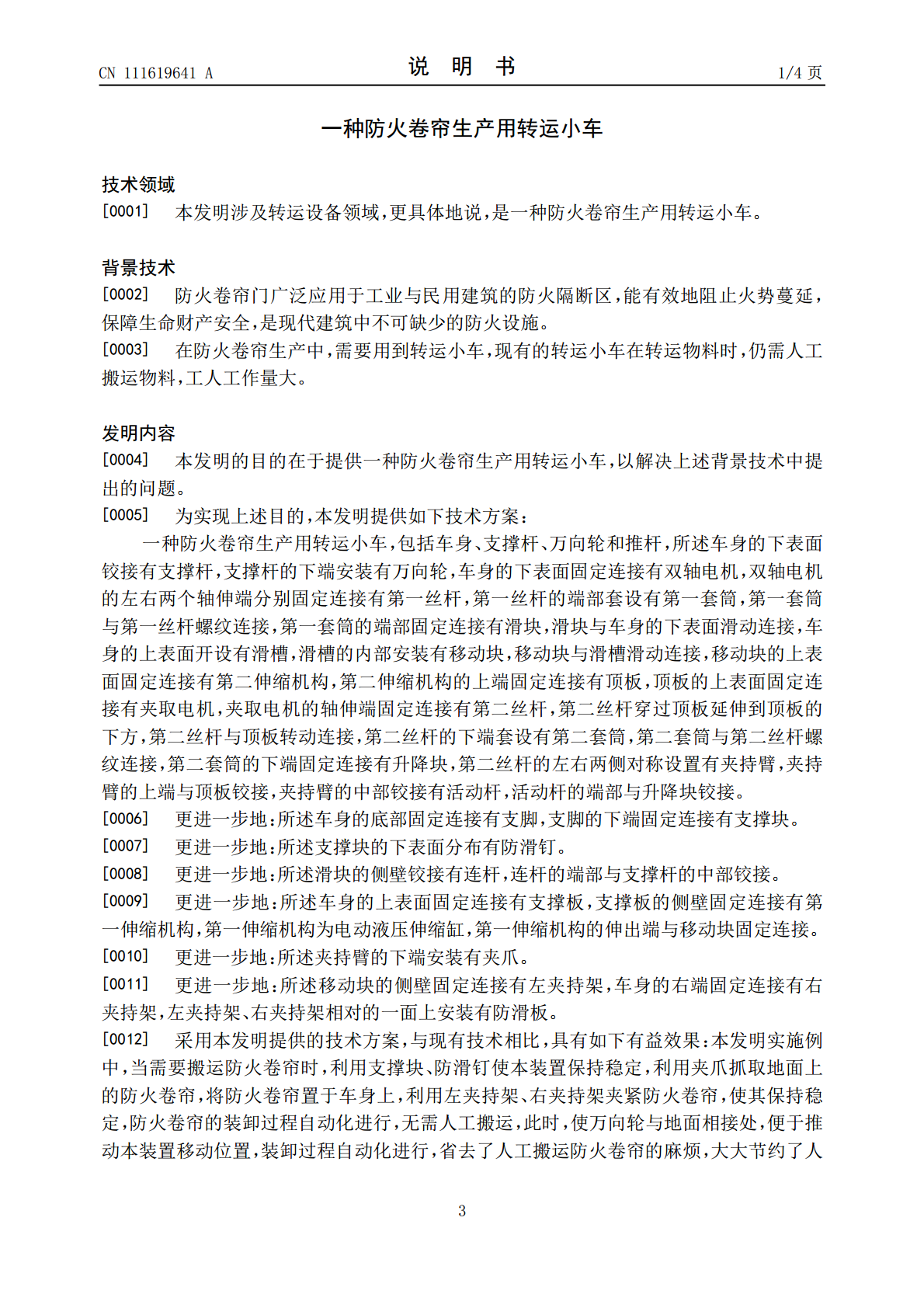

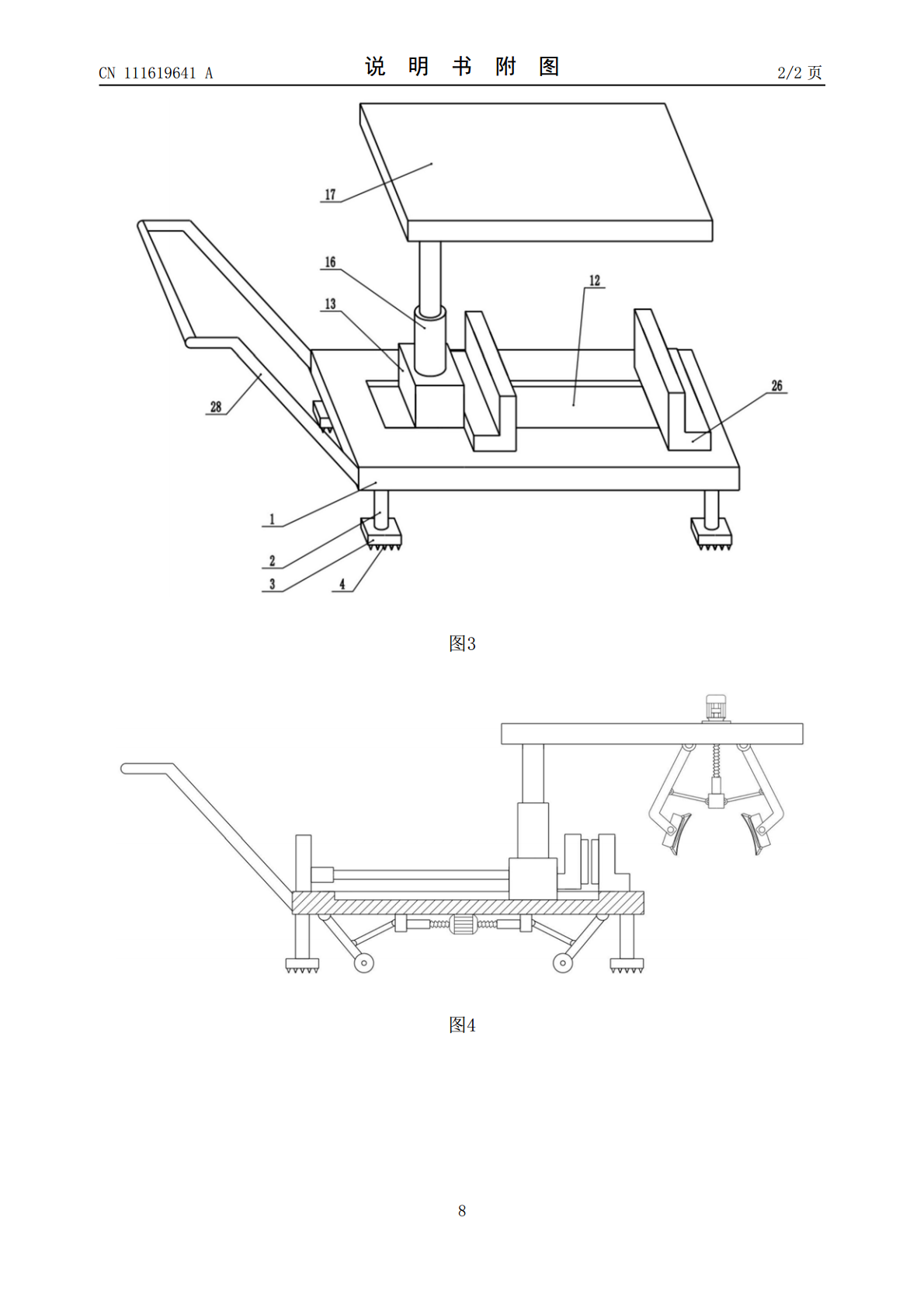

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111619641A(43)申请公布日2020.09.04(21)申请号202010504060.2(22)申请日2020.06.05(71)申请人刘秋晓地址515400广东省揭阳市揭西县塔头镇锦龙村委龙山村199号(72)发明人刘秋晓(74)专利代理机构深圳龙图腾专利代理有限公司44541代理人姜书新(51)Int.Cl.B62B3/04(2006.01)B62B3/06(2006.01)B62B5/04(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种防火卷帘生产用转运小车(57)摘要本发明涉及转运设备领域，更具体地说，是一种防火卷帘生产用转运小车，包括车身、支撑杆、万向轮和推杆，车身的下表面铰接有支撑杆，支撑杆的下端安装有万向轮，车身的上表面开设有滑槽，滑槽的内部安装有移动块，移动块的上表面固定连接有第二伸缩机构，第二伸缩机构的上端固定连接有顶板，顶板的上表面固定连接有夹取电机，夹取电机的轴伸端固定连接有第二丝杆，第二丝杆的下端套设有第二套筒，第二丝杆的左右两侧对称设置有夹持臂，利用左夹持架、右夹持架夹紧防火卷帘，使其保持稳定，装卸过程自动化进行，无需人工搬运，此时，使万向轮与地面相接处，便于推动本装置移动位置，装卸过程自动化进行，省去了人工搬运防火卷帘的麻烦。CN111619641ACN111619641A权利要求书1/1页1.一种防火卷帘生产用转运小车，包括车身（1）、支撑杆（5）、万向轮（6）和推杆（28），其特征在于，所述车身（1）的下表面铰接有支撑杆（5），支撑杆（5）的下端安装有万向轮（6），车身（1）的下表面固定连接有双轴电机（7），双轴电机（7）的左右两个轴伸端分别固定连接有第一丝杆（8），第一丝杆（8）的端部套设有第一套筒（9），第一套筒（9）与第一丝杆（8）螺纹连接，第一套筒（9）的端部固定连接有滑块（10），滑块（10）与车身（1）的下表面滑动连接，车身（1）的上表面开设有滑槽（12），滑槽（12）的内部安装有移动块（13），移动块（13）与滑槽（12）滑动连接，移动块（13）的上表面固定连接有第二伸缩机构（16），第二伸缩机构（16）的上端固定连接有顶板（17），顶板（17）的上表面固定连接有夹取电机（18），夹取电机（18）的轴伸端固定连接有第二丝杆（19），第二丝杆（19）穿过顶板（17）延伸到顶板（17）的下方，第二丝杆（19）与顶板（17）转动连接，第二丝杆（19）的下端套设有第二套筒（20），第二套筒（20）与第二丝杆（19）螺纹连接，第二套筒（20）的下端固定连接有升降块（21），第二丝杆（19）的左右两侧对称设置有夹持臂（22），夹持臂（22）的上端与顶板（17）铰接，夹持臂（22）的中部铰接有活动杆（24），活动杆（24）的端部与升降块（21）铰接。2.根据权利要求1所述的防火卷帘生产用转运小车，其特征在于，所述车身（1）的底部固定连接有支脚（2），支脚（2）的下端固定连接有支撑块（3）。3.根据权利要求2所述的防火卷帘生产用转运小车，其特征在于，所述支撑块（3）的下表面分布有防滑钉（4）。4.根据权利要求1所述的防火卷帘生产用转运小车，其特征在于，所述滑块（10）的侧壁铰接有连杆（11），连杆（11）的端部与支撑杆（5）的中部铰接。5.根据权利要求1所述的防火卷帘生产用转运小车，其特征在于，所述车身（1）的上表面固定连接有支撑板（14），支撑板（14）的侧壁固定连接有第一伸缩机构（15），第一伸缩机构（15）为电动液压伸缩缸，第一伸缩机构（15）的伸出端与移动块（13）固定连接。6.根据权利要求1所述的防火卷帘生产用转运小车，其特征在于，所述夹持臂（22）的下端安装有夹爪（23）。7.根据权利要求1所述的防火卷帘生产用转运小车，其特征在于，所述移动块（13）的侧壁固定连接有左夹持架（25），车身（1）的右端固定连接有右夹持架（26），左夹持架（25）、右夹持架（26）相对的一面上安装有防滑板（27）。2CN111619641A说明书1/4页一种防火卷帘生产用转运小车技术领域[0001]本发明涉及转运设备领域，更具体地说，是一种防火卷帘生产用转运小车。背景技术[0002]防火卷帘门广泛应用于工业与民用建筑的防火隔断区，能有效地阻止火势蔓延，保障生命财产安全，是现代建筑中不可缺少的防火设施。[0003]在防火卷帘生产中，需要用到转运小车，现有的转运小车在转运物料时，仍需人工搬运物料，工人工作量大。发明内容[0004]本发明的目的在于提供一种防火卷帘生产用转运小车，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种防火卷帘生产用转运小车，包括车身、支撑
