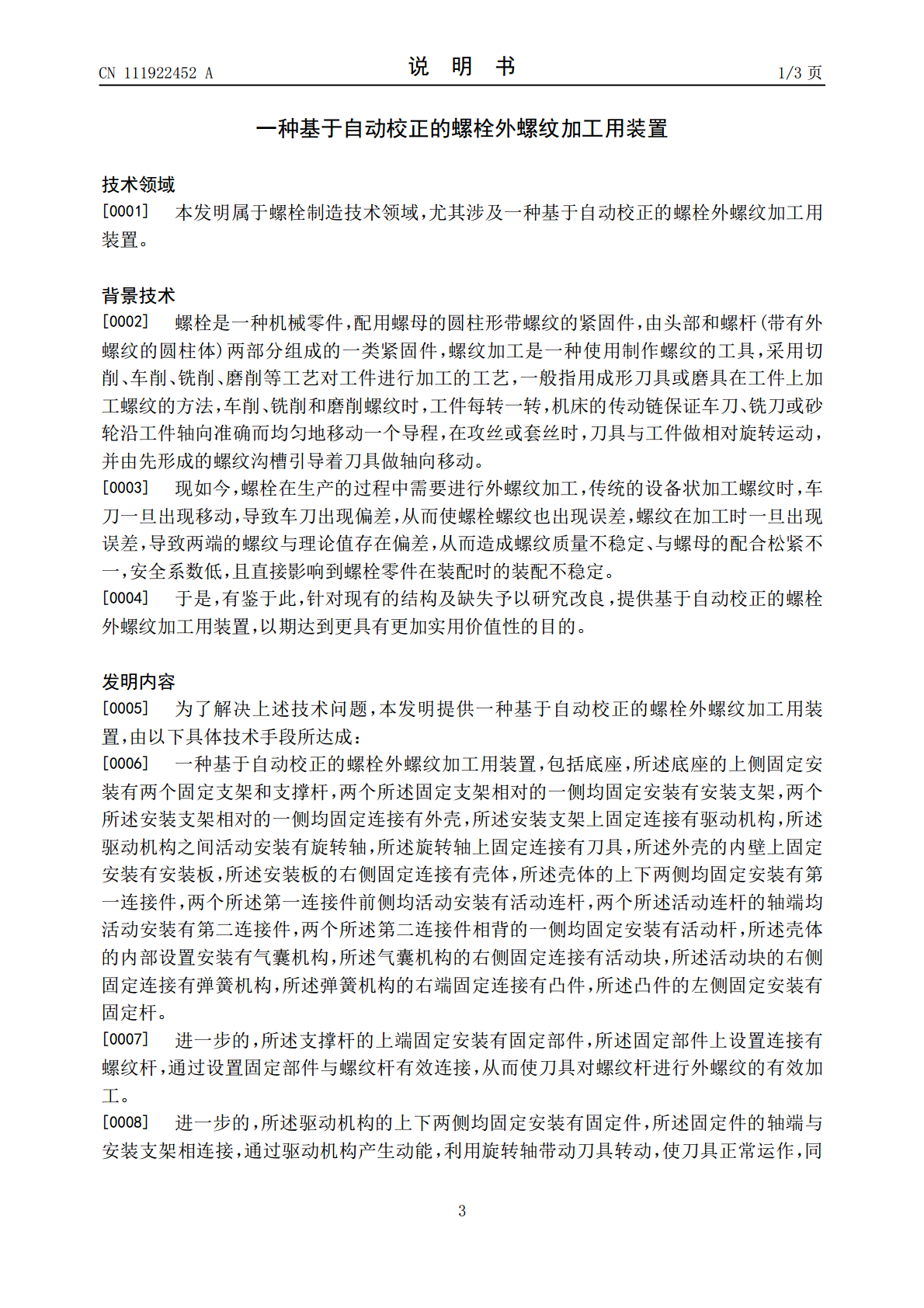

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111922452A(43)申请公布日2020.11.13(21)申请号202010799386.2(22)申请日2020.08.11(71)申请人向芝地址475000河南省开封市兰考县文明路(72)发明人向芝(51)Int.Cl.B23G1/04(2006.01)B23G1/46(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种基于自动校正的螺栓外螺纹加工用装置(57)摘要本发明提供一种基于自动校正的螺栓外螺纹加工用装置，包括底座，所述底座的上侧固定安装有两个固定支架和支撑杆，两个所述固定支架相对的一侧均固定安装有安装支架，两个所述安装支架相对的一侧均固定连接有外壳，所述安装支架上固定连接有驱动机构。该基于自动校正的螺栓外螺纹加工用装置，当刀具撞击在凸件上，给凸件施加部分冲击力，使凸件带动固定杆向活动块方向移动，同时将弹簧机构压缩至绷紧状态，活动块移动的同时，通过活动连杆带动活动杆运动，使活动杆推动校正机构与发生偏移的刀具相接触，通过校正机构与刀具相接触，提供恢复力，从而使刀具回至原始位置处，从而使设备达到了刀具发生偏移自动校正的效果。CN111922452ACN111922452A权利要求书1/1页1.一种基于自动校正的螺栓外螺纹加工用装置，包括底座(1)，其特征在于：所述底座(1)的上侧固定安装有两个固定支架(2)和支撑杆(3)，两个所述固定支架(2)相对的一侧均固定安装有安装支架(6)，两个所述安装支架(6)相对的一侧均固定连接有外壳(7)，所述安装支架(6)上固定连接有驱动机构(9)，所述驱动机构(9)之间活动安装有旋转轴(10)，所述旋转轴(10)上固定连接有刀具(12)，所述外壳(7)的内壁上固定安装有安装板(13)，所述安装板(13)的右侧固定连接有壳体(14)，所述壳体(14)的上下两侧均固定安装有第一连接件(15)，两个所述第一连接件(15)前侧均活动安装有活动连杆(16)，两个所述活动连杆(16)的轴端均活动安装有第二连接件(17)，两个所述第二连接件(17)相背的一侧均固定安装有活动杆(18)，所述壳体(14)的内部设置安装有气囊机构(20)，所述气囊机构(20)的右侧固定连接有活动块(21)，所述活动块(21)的右侧固定连接有弹簧机构(22)，所述弹簧机构(22)的右端固定连接有凸件(23)，所述凸件(23)的左侧固定安装有固定杆(24)。2.如权利要求1所述一种基于自动校正的螺栓外螺纹加工用装置，其特征在于：所述支撑杆(3)的上端固定安装有固定部件(4)，所述固定部件(4)上设置连接有螺纹杆(5)。3.如权利要求1所述一种基于自动校正的螺栓外螺纹加工用装置，其特征在于：所述驱动机构(9)的上下两侧均固定安装有固定件(8)，所述固定件(8)的轴端与安装支架(6)相连接。4.如权利要求1所述一种基于自动校正的螺栓外螺纹加工用装置，其特征在于：所述外壳(7)侧壁上设置有轴承(11)，所述轴承(11)与旋转轴(10)配合连接。5.如权利要求1所述一种基于自动校正的螺栓外螺纹加工用装置，其特征在于：所述活动杆(18)的右端固定连接有校正机构(19)。6.如权利要求1所述一种基于自动校正的螺栓外螺纹加工用装置，其特征在于：所述弹簧机构(22)套设在固定杆(24)的外侧。7.如权利要求1所述一种基于自动校正的螺栓外螺纹加工用装置，其特征在于：所述安装板(13)与壳体(14)上均开设有通风口(26)。8.如权利要求1所述一种基于自动校正的螺栓外螺纹加工用装置，其特征在于：所述壳体(14)上活动设置有活动挡板(25)，所述活动挡板(25)与通风口(26)配合连接。2CN111922452A说明书1/3页一种基于自动校正的螺栓外螺纹加工用装置技术领域[0001]本发明属于螺栓制造技术领域，尤其涉及一种基于自动校正的螺栓外螺纹加工用装置。背景技术[0002]螺栓是一种机械零件，配用螺母的圆柱形带螺纹的紧固件，由头部和螺杆(带有外螺纹的圆柱体)两部分组成的一类紧固件，螺纹加工是一种使用制作螺纹的工具，采用切削、车削、铣削、磨削等工艺对工件进行加工的工艺，一般指用成形刀具或磨具在工件上加工螺纹的方法，车削、铣削和磨削螺纹时，工件每转一转，机床的传动链保证车刀、铣刀或砂轮沿工件轴向准确而均匀地移动一个导程，在攻丝或套丝时，刀具与工件做相对旋转运动，并由先形成的螺纹沟槽引导着刀具做轴向移动。[0003]现如今，螺栓在生产的过程中需要进行外螺纹加工，传统的设备状加工螺纹时，车刀一旦出现移动，导致车刀出现偏差，从而使螺栓螺纹也出现误差，螺纹在加工时一旦出现误差，导致两端的螺纹与理论值存在偏差，从而造成螺纹质量不稳定、与螺母的配合松紧不一
