一种蚊虫自动捕获装置.pdf

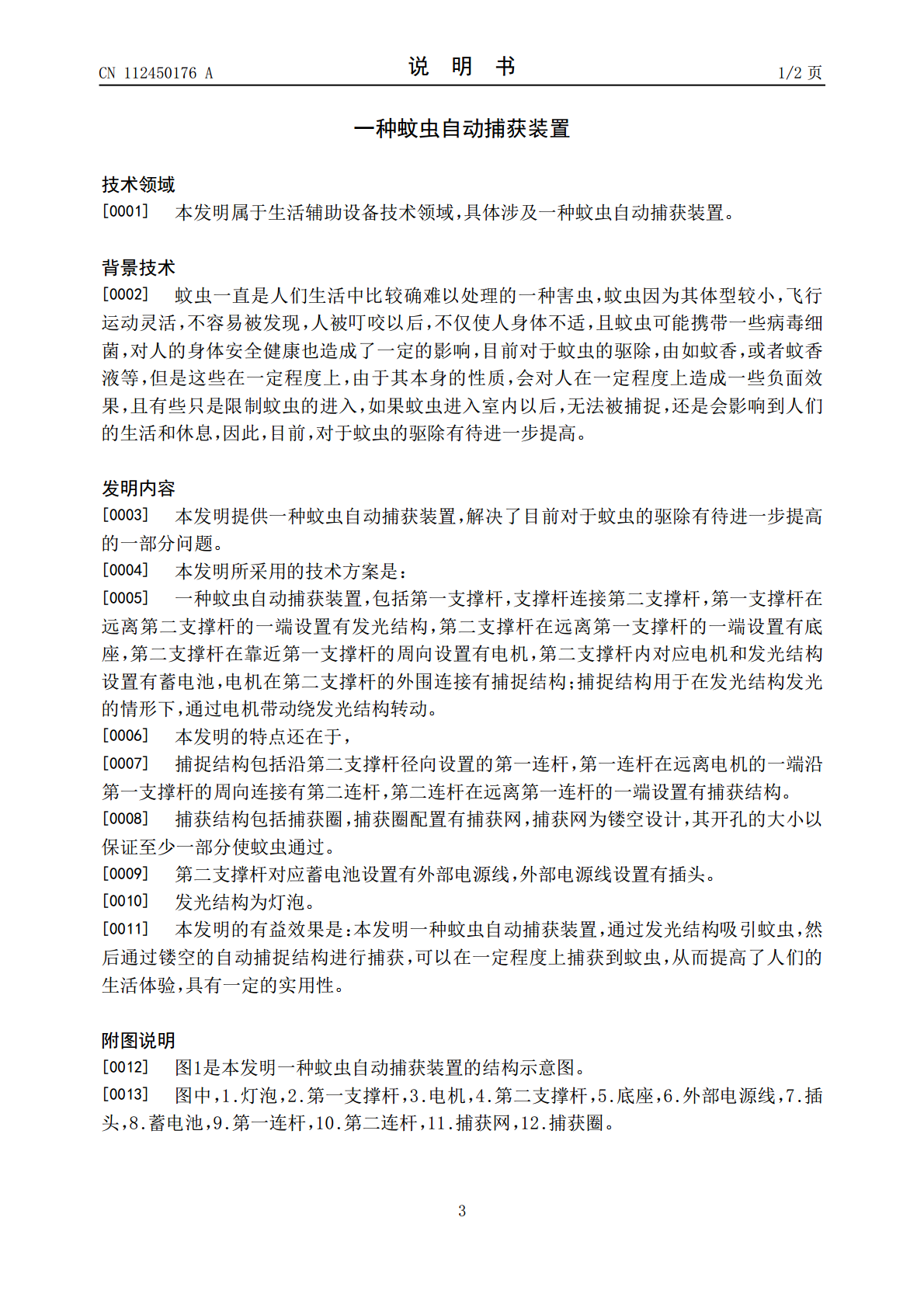

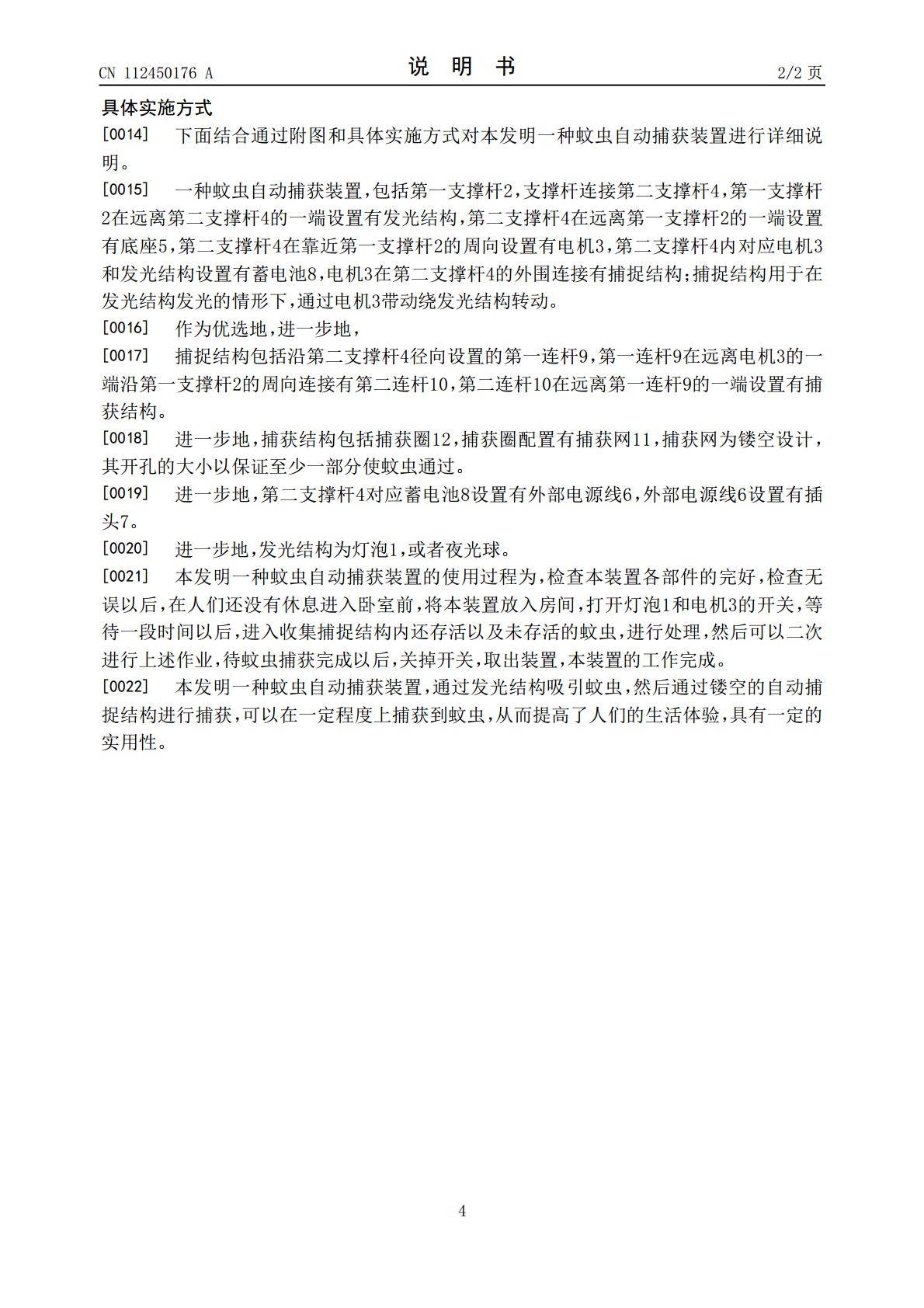

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112450176A(43)申请公布日2021.03.09(21)申请号202011374031.5(22)申请日2020.11.30(71)申请人西安万木春信息技术有限公司地址710077陕西省西安市高新区丈八街办高科尚都ONE尚城B座1604室(72)发明人余婷婷(74)专利代理机构西安弘理专利事务所61214代理人涂秀清(51)Int.Cl.A01M1/04(2006.01)A01M1/10(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种蚊虫自动捕获装置(57)摘要本发明公开了一种蚊虫自动捕获装置，包括第一支撑杆，支撑杆连接第二支撑杆，第一支撑杆在远离第二支撑杆的一端设置有发光结构，第二支撑杆在远离第一支撑杆的一端设置有底座，第二支撑杆在靠近第一支撑杆的周向设置有电机，第二支撑杆内对应电机和发光结构设置有蓄电池，电机在第二支撑杆的外围连接有捕捉结构；捕捉结构用于在发光结构发光的情形下，通过电机带动绕发光结构转动。本发明一种蚊虫自动捕获装置，通过发光结构吸引蚊虫，然后通过镂空的自动捕捉结构进行捕获，可以在一定程度上捕获到蚊虫，从而提高了人们的生活体验，具有一定的实用性。CN112450176ACN112450176A权利要求书1/1页1.一种蚊虫自动捕获装置，其特征在于，包括第一支撑杆(2)，所述支撑杆连接第二支撑杆(4)，所述第一支撑杆(2)在远离第二支撑杆(4)的一端设置有发光结构，所述第二支撑杆(4)在远离第一支撑杆(2)的一端设置有底座(5)，所述第二支撑杆(4)在靠近第一支撑杆(2)的周向设置有电机(3)，所述第二支撑杆(4)内对应电机(3)和发光结构设置有蓄电池(8)，所述电机(3)在第二支撑杆(4)的外围连接有捕捉结构；所述捕捉结构用于在发光结构发光的情形下，通过电机(3)带动绕发光结构转动。2.根据权利要求1所述的一种蚊虫自动捕获装置，其特征在于，所述捕捉结构包括沿第二支撑杆(4)径向设置的第一连杆(9)，所述第一连杆(9)在远离电机(3)的一端沿第一支撑杆(2)的周向连接有第二连杆(10)，所述第二连杆(10)在远离第一连杆(9)的一端设置有捕获结构。3.根据权利要求2所述的一种蚊虫自动捕获装置，其特征在于，所述捕获结构包括捕获圈(12)，所述捕获圈配置有捕获网(11)，所述捕获网为镂空设计，其开孔的大小以保证至少一部分使蚊虫通过。4.根据权利要求1所述的一种蚊虫自动捕获装置，其特征在于，所述第二支撑杆(4)对应蓄电池(8)设置有外部电源线(6)，所述外部电源线(6)设置有插头(7)。5.根据权利要求1所述的一种蚊虫自动捕获装置，其特征在于，所述发光结构为灯泡(1)。2CN112450176A说明书1/2页一种蚊虫自动捕获装置技术领域[0001]本发明属于生活辅助设备技术领域，具体涉及一种蚊虫自动捕获装置。背景技术[0002]蚊虫一直是人们生活中比较确难以处理的一种害虫，蚊虫因为其体型较小，飞行运动灵活，不容易被发现，人被叮咬以后，不仅使人身体不适，且蚊虫可能携带一些病毒细菌，对人的身体安全健康也造成了一定的影响，目前对于蚊虫的驱除，由如蚊香，或者蚊香液等，但是这些在一定程度上，由于其本身的性质，会对人在一定程度上造成一些负面效果，且有些只是限制蚊虫的进入，如果蚊虫进入室内以后，无法被捕捉，还是会影响到人们的生活和休息，因此，目前，对于蚊虫的驱除有待进一步提高。发明内容[0003]本发明提供一种蚊虫自动捕获装置，解决了目前对于蚊虫的驱除有待进一步提高的一部分问题。[0004]本发明所采用的技术方案是：[0005]一种蚊虫自动捕获装置，包括第一支撑杆，支撑杆连接第二支撑杆，第一支撑杆在远离第二支撑杆的一端设置有发光结构，第二支撑杆在远离第一支撑杆的一端设置有底座，第二支撑杆在靠近第一支撑杆的周向设置有电机，第二支撑杆内对应电机和发光结构设置有蓄电池，电机在第二支撑杆的外围连接有捕捉结构；捕捉结构用于在发光结构发光的情形下，通过电机带动绕发光结构转动。[0006]本发明的特点还在于，[0007]捕捉结构包括沿第二支撑杆径向设置的第一连杆，第一连杆在远离电机的一端沿第一支撑杆的周向连接有第二连杆，第二连杆在远离第一连杆的一端设置有捕获结构。[0008]捕获结构包括捕获圈，捕获圈配置有捕获网，捕获网为镂空设计，其开孔的大小以保证至少一部分使蚊虫通过。[0009]第二支撑杆对应蓄电池设置有外部电源线，外部电源线设置有插头。[0010]发光结构为灯泡。[0011]本发明的有益效果是：本发明一种蚊虫自动捕获装置，通过发光结构吸引蚊虫，然后通过镂空的自动捕捉结构进行捕获，可以在一定程度上捕获到蚊虫，从而提高了人们的生活体验
