一种矿山机械用减震座椅.pdf

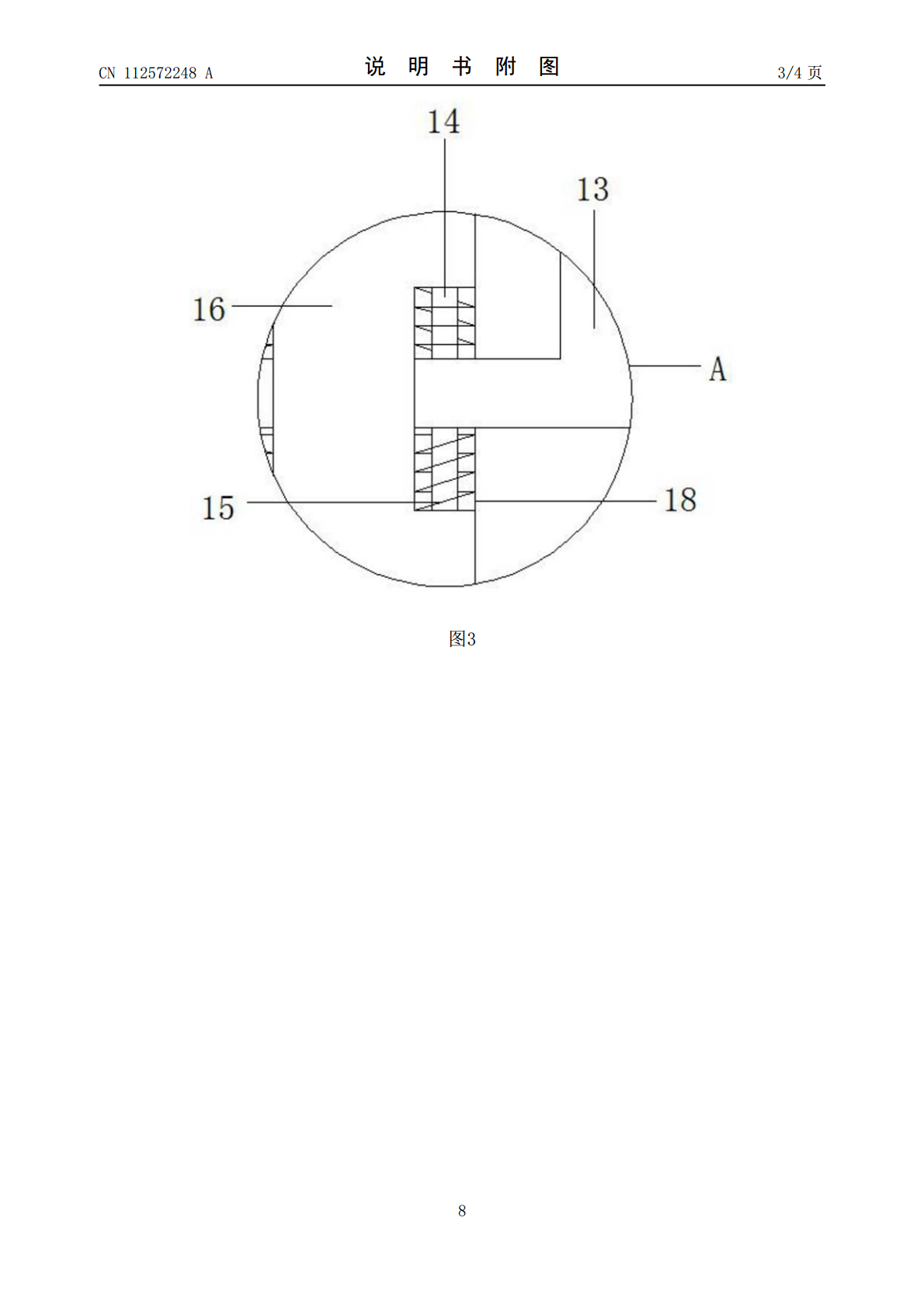

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112572248A(43)申请公布日2021.03.30(21)申请号202011470377.5(22)申请日2020.12.14(71)申请人娄底市鼎宏自动化科技有限公司地址417100湖南省娄底市涟源市杨市镇车站路(72)发明人肖永忠(74)专利代理机构日照市聚信创腾知识产权代理事务所(普通合伙)37319代理人朱瑞华(51)Int.Cl.B60N2/24(2006.01)B60N2/42(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种矿山机械用减震座椅(57)摘要本发明涉及矿山机械技术领域，公开了一种矿山机械用减震座椅，其包括座板，所述座板下端对称固定安装有两个支撑杆，两个所述支撑杆下端均固定安装有顶板，所述顶板下端固定安装有第一滑动杆，所述第一滑动杆底部滑动套装有支撑柱，两个所述支撑柱均固定安装于底板上端面上，所述支撑柱左右两端对称开设有两个安装槽，两个所述安装槽内壁均沿竖直方向固定安装有光杆，所述光杆上滑动套装有L形减震杆，所述光杆上套装有第一减震弹簧，所述L形减震杆另一端固定安装于顶板侧端，所述座板右端可拆卸式固定安装有安装竖板，所述安装竖板上端固定安装有安装螺杆，本发明减震缓冲效果好，保护效果好，便于调节，便于拆卸。CN112572248ACN112572248A权利要求书1/1页1.一种矿山机械用减震座椅，包括座板(1)，其特征在于，所述座板(1)下端对称固定安装有两个支撑杆(22)，两个所述支撑杆(22)下端均固定安装有顶板(21)，所述顶板(21)下端固定安装有第一滑动杆(20)，所述第一滑动杆(20)底部滑动套装有支撑柱(16)，两个所述支撑柱(16)均固定安装于底板(17)上端面上，所述支撑柱(16)左右两端对称开设有两个安装槽(18)，两个所述安装槽(18)内壁均沿竖直方向固定安装有光杆(14)，所述光杆(14)上滑动套装有L形减震杆(13)，所述光杆(14)上套装有第一减震弹簧(15)，所述L形减震杆(13)另一端固定安装于顶板(21)侧端，所述座板(1)右端可拆卸式固定安装有安装竖板(10)，所述安装竖板(10)上端固定安装有安装螺杆(7)，所述安装螺杆(7)上转动套装有安装横板(9)，所述安装横板(9)上端设置有第一锁紧螺母(8)，且第一锁紧螺母(8)螺纹套装于安装螺杆(7)上，所述安装横板(9)左端固定安装有安装筒(6)，所述安装筒(6)内部活动套装有第二滑动杆(23)，所述第二滑动杆(23)左端贯穿于安装筒(6)，并延伸至安装筒(6)左侧，且固定安装有防护压板(4)，所述防护压板(4)左端设置有防护海绵垫(25)，所述座板(1)上端左部固定安装有靠壳(2)，所述靠壳(2)内部沿水平方向滑动安装有靠背(3)，所述靠背(3)左端与靠壳(2)内部左端面之间设置有海绵缓冲垫。2.根据权利要求1所述的一种矿山机械用减震座椅，其特征在于，所述顶板(21)下端与支撑柱(16)上端面之间，且位于第一滑动杆(20)外部位置套装有第二减震弹簧(19)，所述第一滑动杆(20)下端与支撑柱(16)内部底端之间固定安装有第三减震弹簧(24)。3.根据权利要求1所述的一种矿山机械用减震座椅，其特征在于，所述第二滑动杆(23)上与安装筒(6)内部右端之间固定安装有缓冲弹簧(5)。4.根据权利要求1所述的一种矿山机械用减震座椅，其特征在于，所述靠背(3)与靠壳(2)之间设置有海绵软垫。5.根据权利要求1所述的一种矿山机械用减震座椅，其特征在于，所述底板(17)下端设置有橡胶减震垫。6.根据权利要求1所述的一种矿山机械用减震座椅，其特征在于，所述座板(1)右端固定安装有安装螺丝(11)，所述安装竖板(10)活动套装于安装螺丝(11)上，所述安装螺丝(11)上，且位于安装竖板(10)右侧位置位置螺纹套装有第二锁紧螺母(12)。7.根据权利要求1所述的一种矿山机械用减震座椅，其特征在于，位于同一支撑柱(16)上的两个L形减震杆(13)顶部对称固定安装于顶板(21)左右两端。2CN112572248A说明书1/3页一种矿山机械用减震座椅技术领域[0001]本发明涉及矿山机械技术领域，尤其涉及一种矿山机械用减震座椅。背景技术[0002]一般认为，在大中型工程设备运行的过程中，若操作不当，则极易发生事故，这些事故中，除了毁灭性的爆炸事故外，主要还是以碰撞，挤压，高空坠落等外力造成的伤亡，所以在预防此类事故同时，还需要设计一些带保护性的设备来对操作者提供额外的保护。而这些设备中的座椅就是这些保护性设备中的一种，而现在的大中型高速运行工具中的座椅通常是和一般的家用车座椅汽车一样，即使有安全带，气囊这样的安全设施，但当突发事故时，大中型工
