一种塑料薄膜生产中灰尘的去除装置.pdf

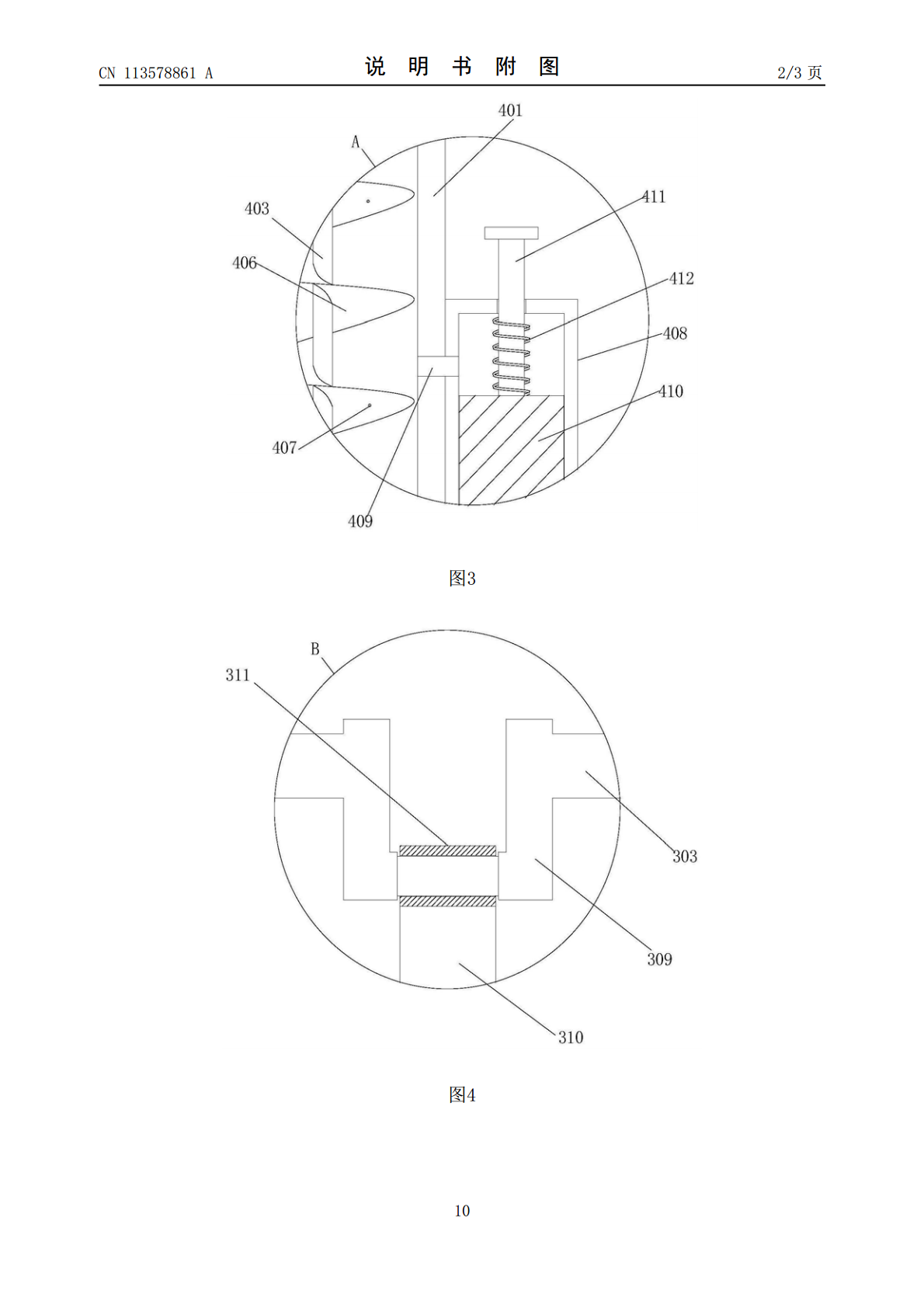

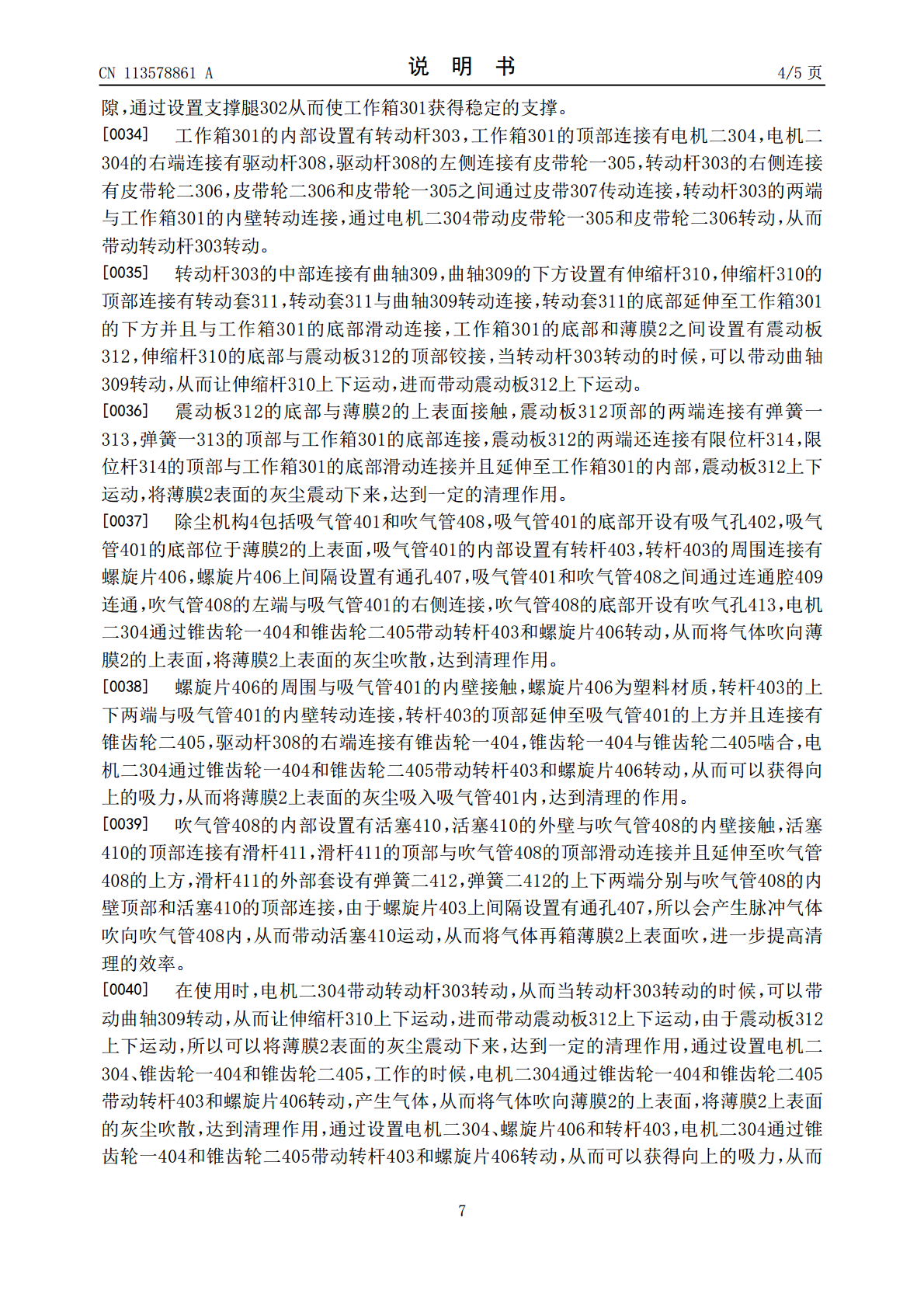

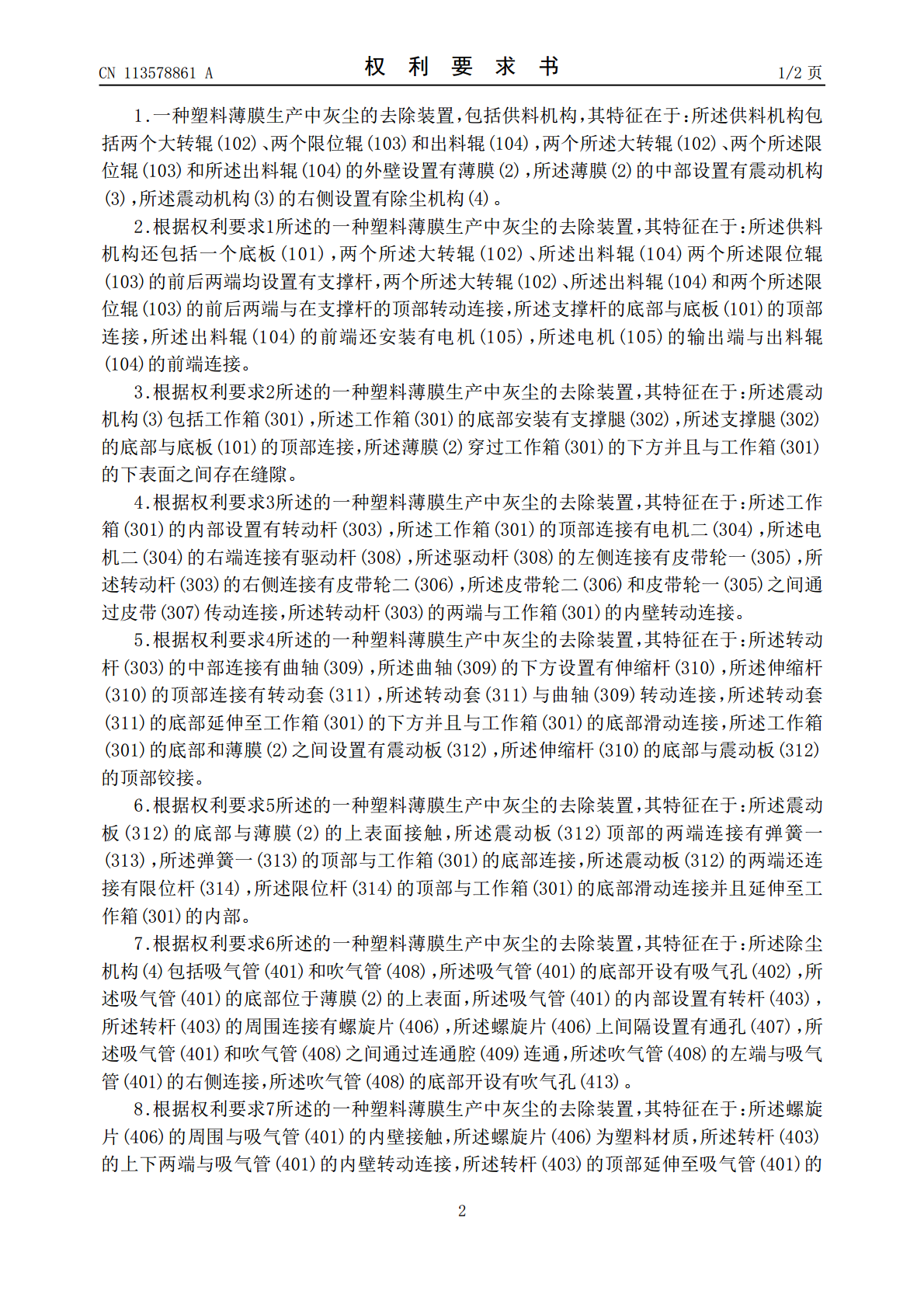

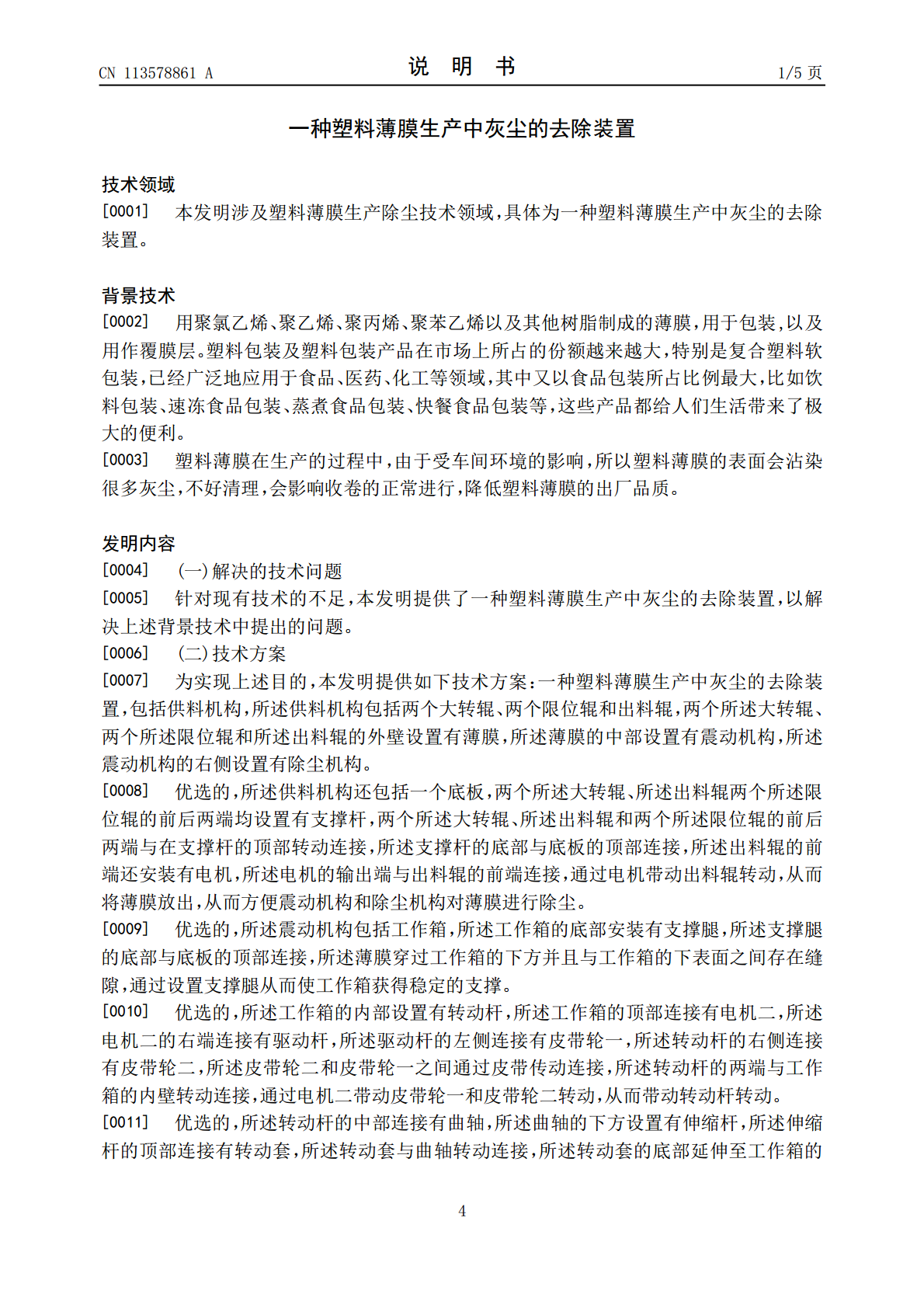

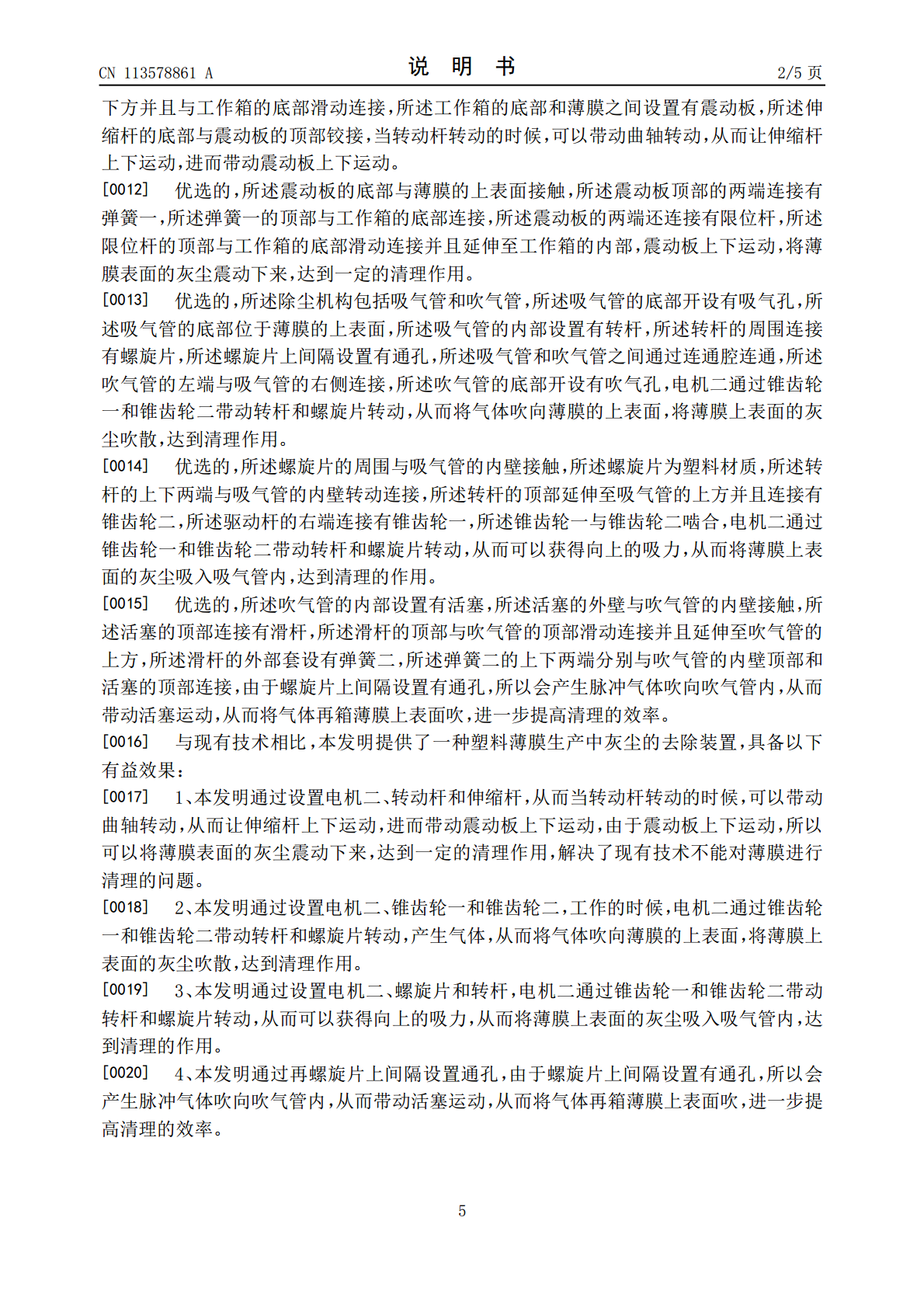

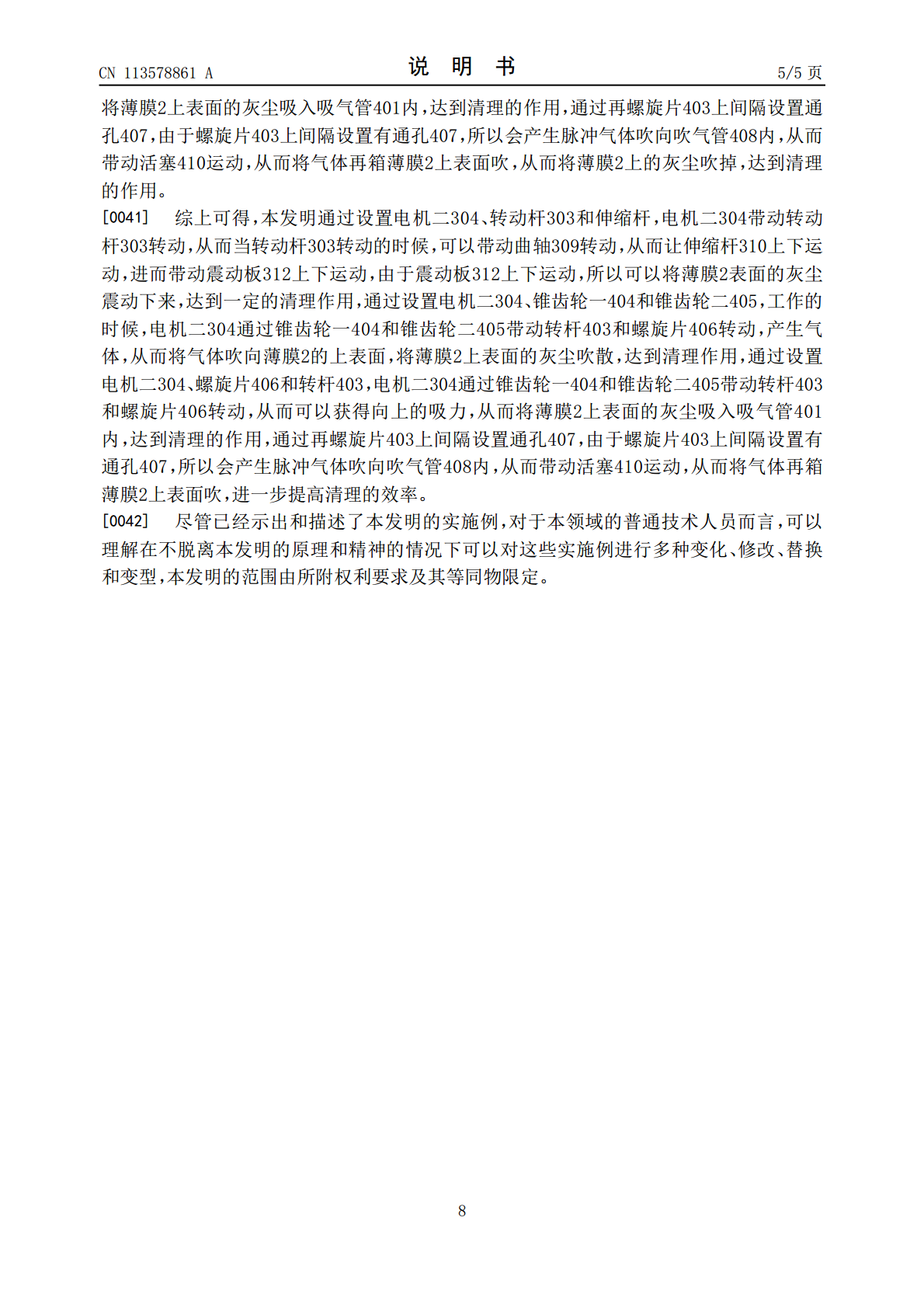

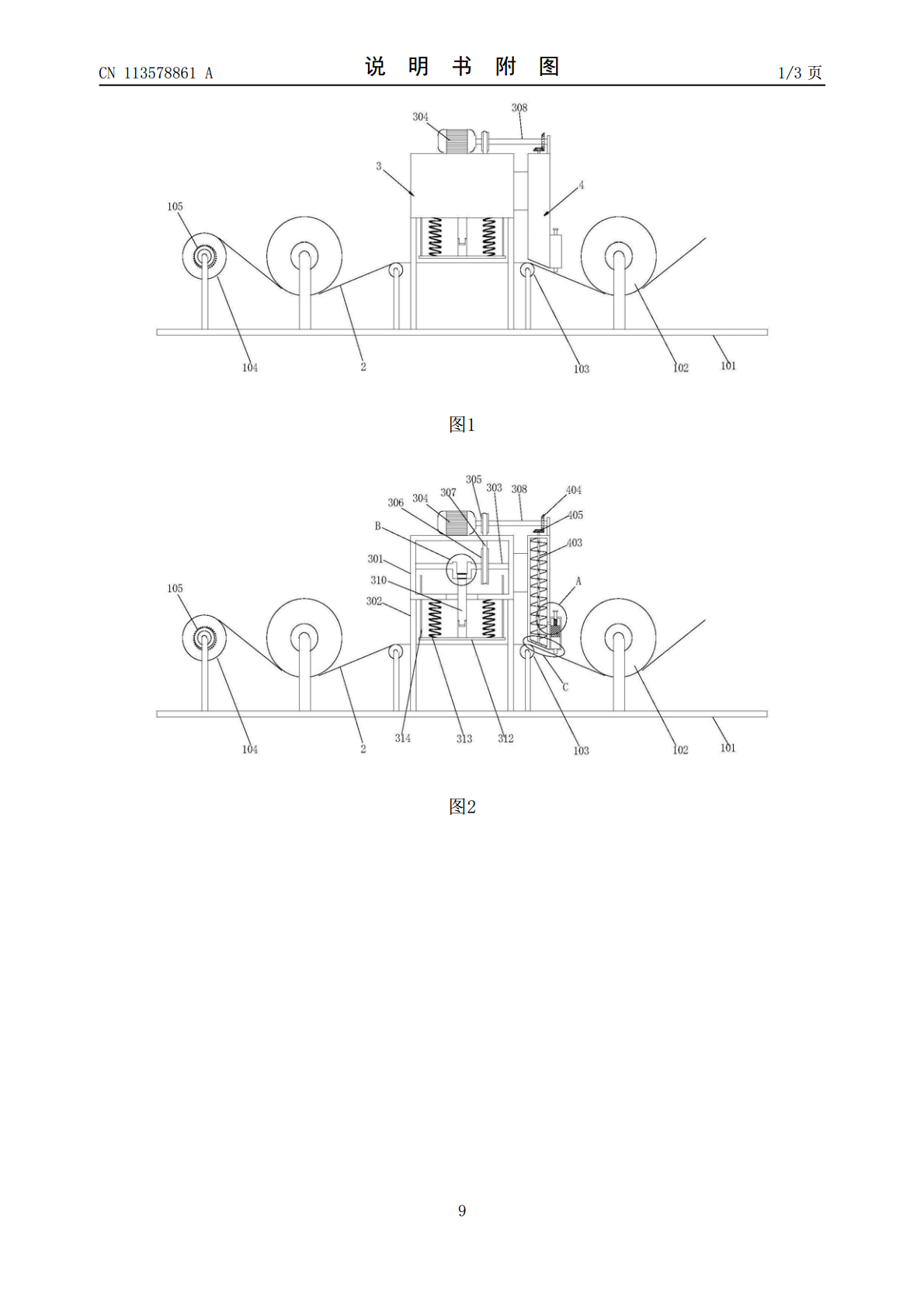

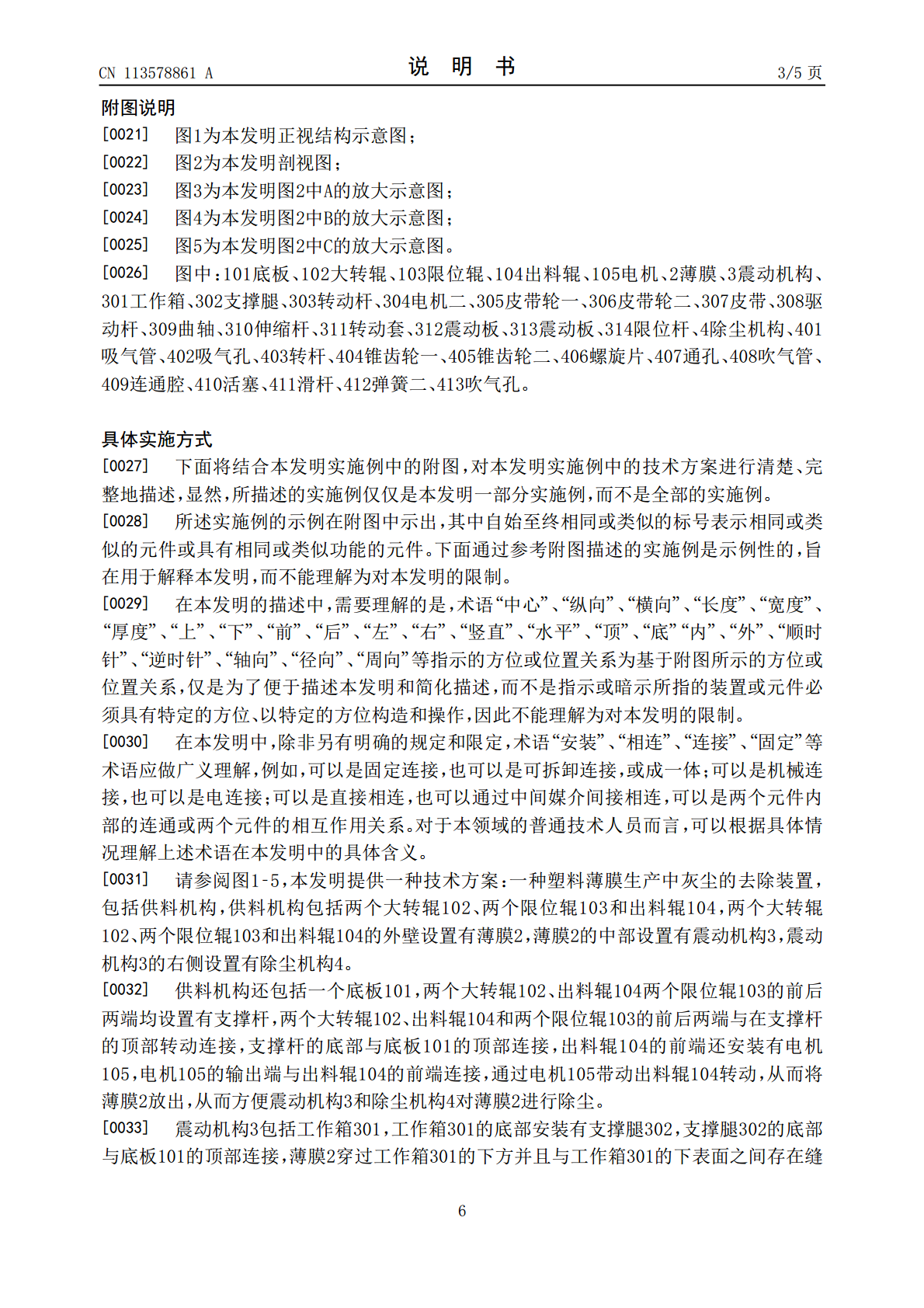

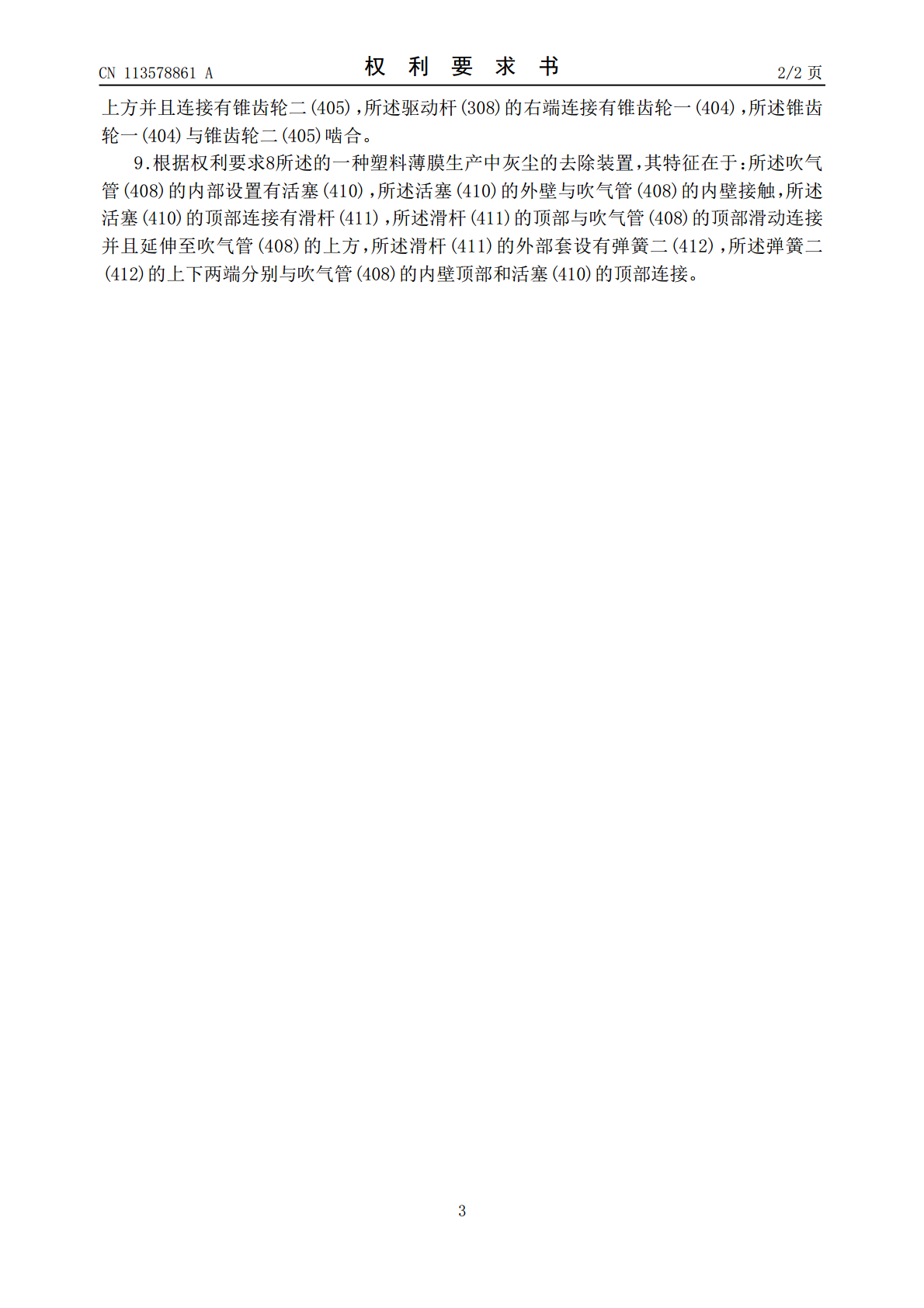

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113578861A(43)申请公布日2021.11.02(21)申请号202110857253.0(22)申请日2021.07.28(71)申请人浙江兴士烨新材料科技有限公司地址313220浙江省湖州市德清县钟管镇干山村(72)发明人钱永兴(74)专利代理机构北京金蓄专利代理有限公司11544代理人郭朝引(51)Int.Cl.B08B5/02(2006.01)B08B5/04(2006.01)B08B7/02(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种塑料薄膜生产中灰尘的去除装置(57)摘要本发明涉及塑料薄膜生产除尘技术领域，且公开了一种塑料薄膜生产中灰尘的去除装置，包括供料机构，供料机构包括两个大转辊、两个限位辊和出料辊，两个大转辊、两个限位辊和出料辊的外壁设置有薄膜，薄膜的中部设置有震动机构，震动机构的右侧设置有除尘机构，供料机构还包括一个底板，两个大转辊、出料辊两个限位辊的前后两端均设置有支撑杆。本发明通过设置电机二、转动杆和伸缩杆，从而当转动杆转动的时候，可以带动曲轴转动，从而让伸缩杆上下运动，进而带动震动板上下运动，由于震动板上下运动，所以可以将薄膜表面的灰尘震动下来，达到一定的清理作用，解决了现有技术不能对薄膜进行清理的问题。CN113578861ACN113578861A权利要求书1/2页1.一种塑料薄膜生产中灰尘的去除装置，包括供料机构，其特征在于：所述供料机构包括两个大转辊(102)、两个限位辊(103)和出料辊(104)，两个所述大转辊(102)、两个所述限位辊(103)和所述出料辊(104)的外壁设置有薄膜(2)，所述薄膜(2)的中部设置有震动机构(3)，所述震动机构(3)的右侧设置有除尘机构(4)。2.根据权利要求1所述的一种塑料薄膜生产中灰尘的去除装置，其特征在于：所述供料机构还包括一个底板(101)，两个所述大转辊(102)、所述出料辊(104)两个所述限位辊(103)的前后两端均设置有支撑杆，两个所述大转辊(102)、所述出料辊(104)和两个所述限位辊(103)的前后两端与在支撑杆的顶部转动连接，所述支撑杆的底部与底板(101)的顶部连接，所述出料辊(104)的前端还安装有电机(105)，所述电机(105)的输出端与出料辊(104)的前端连接。3.根据权利要求2所述的一种塑料薄膜生产中灰尘的去除装置，其特征在于：所述震动机构(3)包括工作箱(301)，所述工作箱(301)的底部安装有支撑腿(302)，所述支撑腿(302)的底部与底板(101)的顶部连接，所述薄膜(2)穿过工作箱(301)的下方并且与工作箱(301)的下表面之间存在缝隙。4.根据权利要求3所述的一种塑料薄膜生产中灰尘的去除装置，其特征在于：所述工作箱(301)的内部设置有转动杆(303)，所述工作箱(301)的顶部连接有电机二(304)，所述电机二(304)的右端连接有驱动杆(308)，所述驱动杆(308)的左侧连接有皮带轮一(305)，所述转动杆(303)的右侧连接有皮带轮二(306)，所述皮带轮二(306)和皮带轮一(305)之间通过皮带(307)传动连接，所述转动杆(303)的两端与工作箱(301)的内壁转动连接。5.根据权利要求4所述的一种塑料薄膜生产中灰尘的去除装置，其特征在于：所述转动杆(303)的中部连接有曲轴(309)，所述曲轴(309)的下方设置有伸缩杆(310)，所述伸缩杆(310)的顶部连接有转动套(311)，所述转动套(311)与曲轴(309)转动连接，所述转动套(311)的底部延伸至工作箱(301)的下方并且与工作箱(301)的底部滑动连接，所述工作箱(301)的底部和薄膜(2)之间设置有震动板(312)，所述伸缩杆(310)的底部与震动板(312)的顶部铰接。6.根据权利要求5所述的一种塑料薄膜生产中灰尘的去除装置，其特征在于：所述震动板(312)的底部与薄膜(2)的上表面接触，所述震动板(312)顶部的两端连接有弹簧一(313)，所述弹簧一(313)的顶部与工作箱(301)的底部连接，所述震动板(312)的两端还连接有限位杆(314)，所述限位杆(314)的顶部与工作箱(301)的底部滑动连接并且延伸至工作箱(301)的内部。7.根据权利要求6所述的一种塑料薄膜生产中灰尘的去除装置，其特征在于：所述除尘机构(4)包括吸气管(401)和吹气管(408)，所述吸气管(401)的底部开设有吸气孔(402)，所述吸气管(401)的底部位于薄膜(2)的上表面，所述吸气管(401)的内部设置有转杆(403)，所述转杆(403)的周围连接有螺旋片(406)，所述螺旋片(406)上间隔设置有通孔(407)，所述吸
