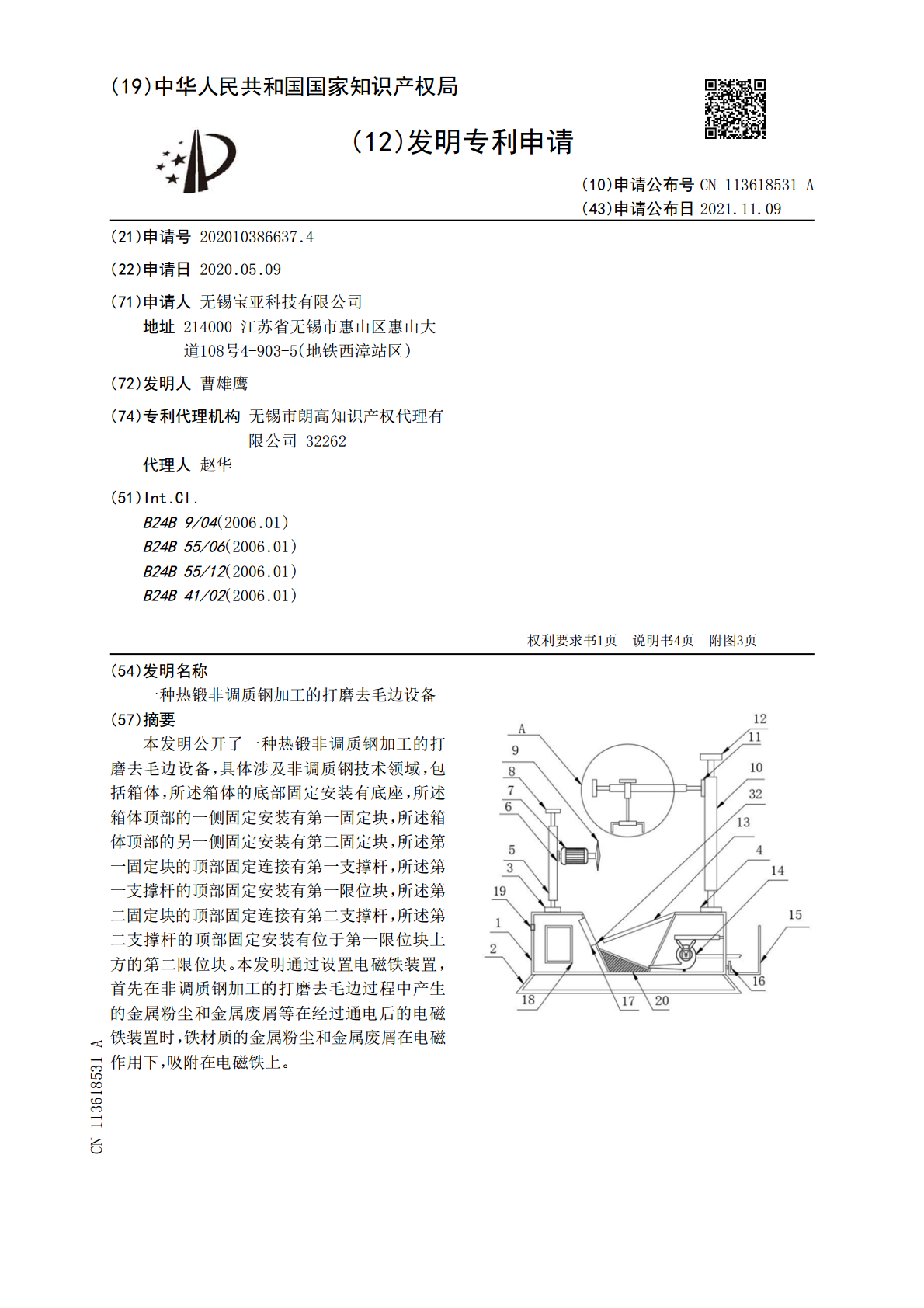

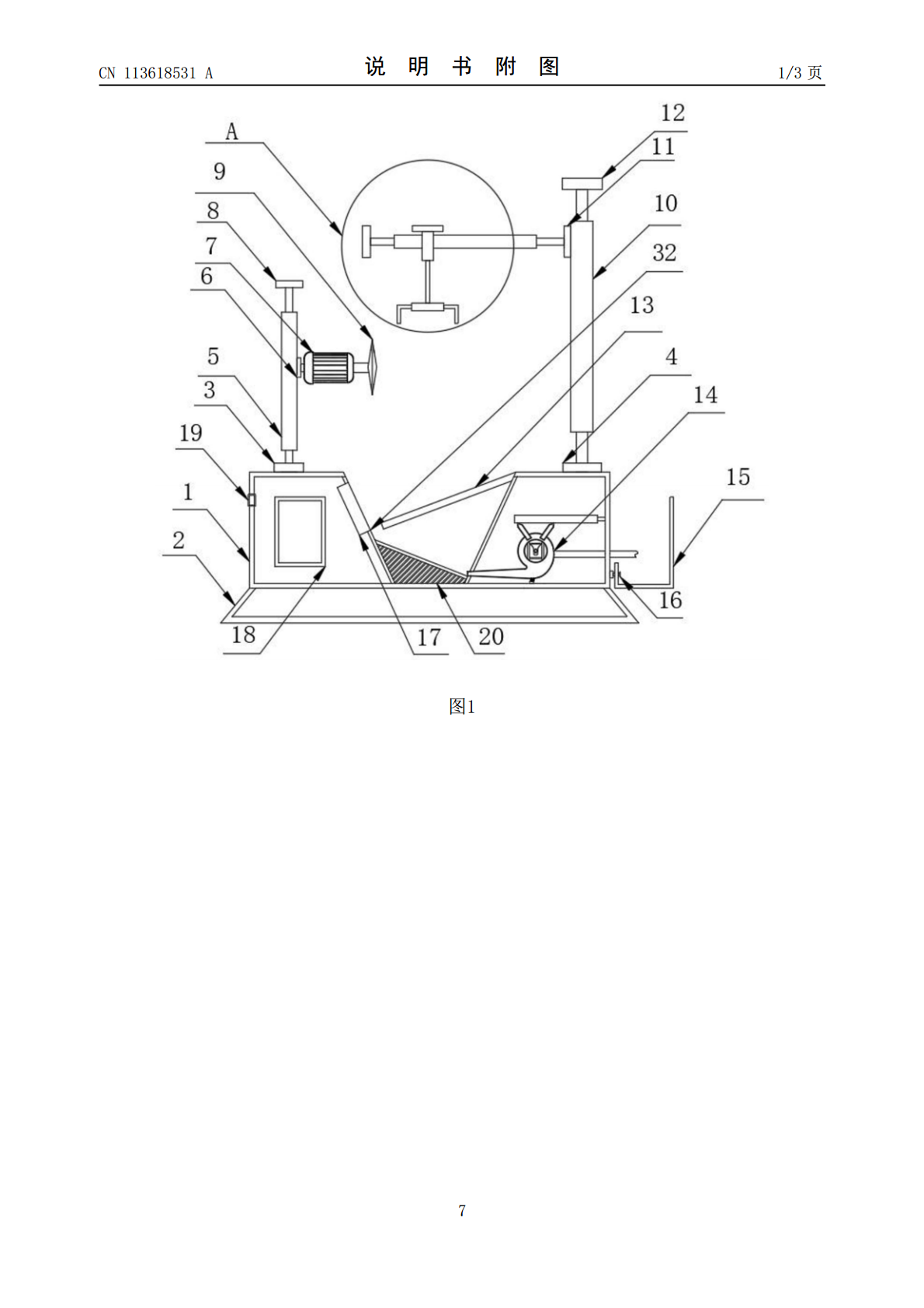

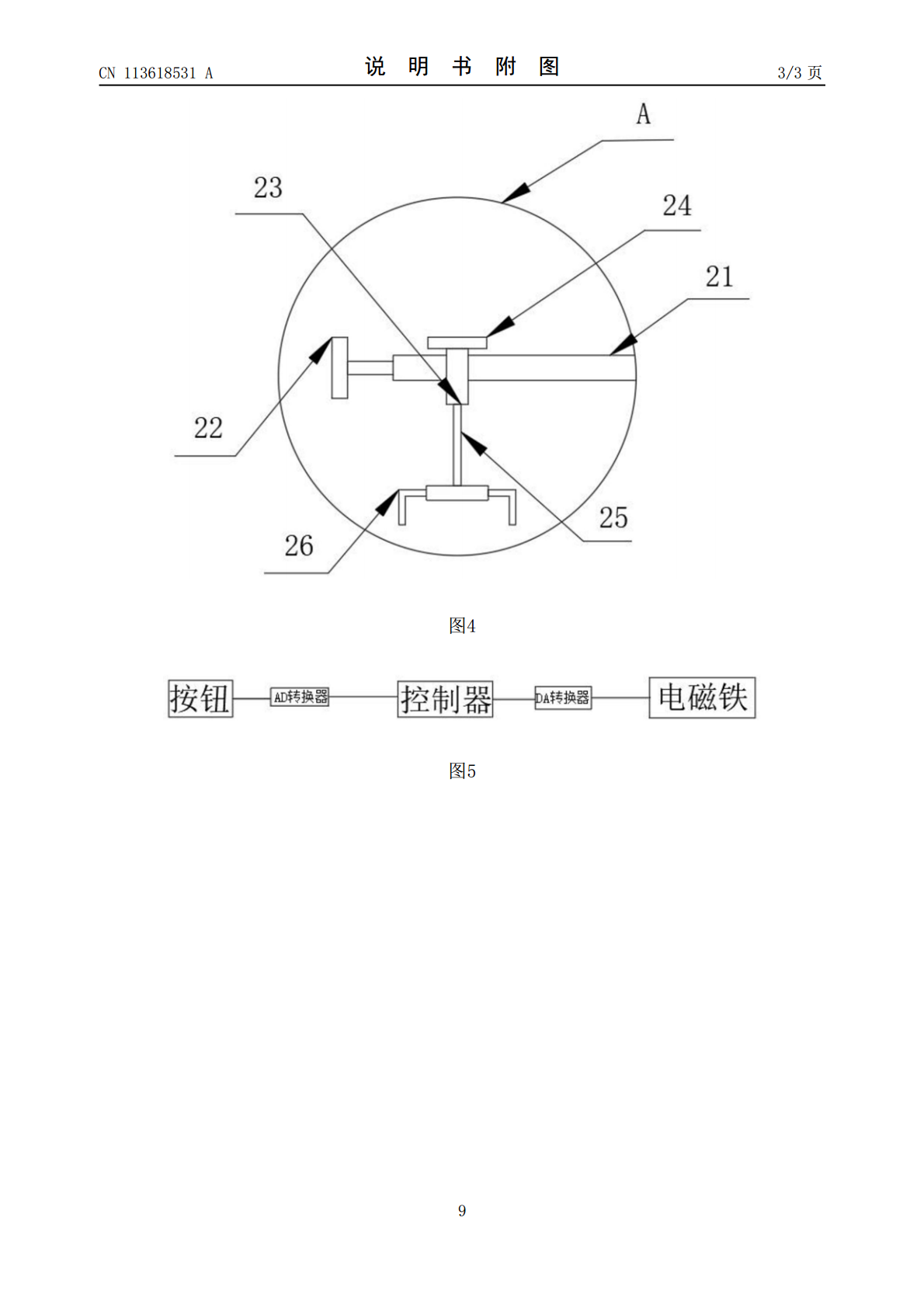

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113618531A(43)申请公布日2021.11.09(21)申请号202010386637.4(22)申请日2020.05.09(71)申请人无锡宝亚科技有限公司地址214000江苏省无锡市惠山区惠山大道108号4-903-5(地铁西漳站区)(72)发明人曹雄鹰(74)专利代理机构无锡市朗高知识产权代理有限公司32262代理人赵华(51)Int.Cl.B24B9/04(2006.01)B24B55/06(2006.01)B24B55/12(2006.01)B24B41/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种热锻非调质钢加工的打磨去毛边设备(57)摘要本发明公开了一种热锻非调质钢加工的打磨去毛边设备，具体涉及非调质钢技术领域，包括箱体，所述箱体的底部固定安装有底座，所述箱体顶部的一侧固定安装有第一固定块，所述箱体顶部的另一侧固定安装有第二固定块，所述第一固定块的顶部固定连接有第一支撑杆，所述第一支撑杆的顶部固定安装有第一限位块，所述第二固定块的顶部固定连接有第二支撑杆，所述第二支撑杆的顶部固定安装有位于第一限位块上方的第二限位块。本发明通过设置电磁铁装置，首先在非调质钢加工的打磨去毛边过程中产生的金属粉尘和金属废屑等在经过通电后的电磁铁装置时，铁材质的金属粉尘和金属废屑在电磁作用下，吸附在电磁铁上。CN113618531ACN113618531A权利要求书1/1页1.一种热锻非调质钢加工的打磨去毛边设备，包括箱体（1），所述箱体（1）的底部固定安装有底座（2），所述箱体（1）顶部的一侧固定安装有第一固定块（3），所述箱体（1）顶部的另一侧固定安装有第二固定块（4），所述第一固定块（3）的顶部固定连接有第一支撑杆（5），所述第一支撑杆（5）的顶部固定安装有第一限位块（8），所述第二固定块（4）的顶部固定连接有第二支撑杆（10），所述第二支撑杆（10）的顶部固定安装有位于第一限位块（8）上方的第二限位块（12），所述第一支撑杆（5）靠近第二支撑杆（10）的一侧固定连接有电动机（7），所述电动机（7）的输出端固定套接有砂轮（9），所述第二支撑杆（10）靠近第一支撑杆（5）的一侧固定安装有位于第一限位块（8）上方的第二连接块（11），所述第二连接块（11）靠近于第一支撑杆（5）的一侧固定连接有第一活塞杆（21），所述第一活塞杆（21）靠近于第一支撑杆（5）的一侧固定安装有限位块（22），所述第一活塞杆（21）的外表面活动套接有滑管（23），所述滑管（23）的顶部固定安装有移动块（24），所述滑管（23）的底部固定连接有延伸杆（25），所述延伸杆（25）的底部固定连接有第二活塞杆（26），其特征在于：所述箱体（1）的内腔固定安装有位于第一固定块（3）下方的控制器（18），所述箱体（1）靠近控制器（18）的一侧固定安装有控制按钮（19），所述箱体（1）的内腔固定安装有斜板（32），所述斜板（32）的数量为两个，且两个斜板（32）均匀分布在箱体（1）内腔的两侧，靠近控制器（18）一侧的所述斜板（32）上固定安装有电磁铁（17），靠近第二固定块（4）一侧的所述斜板（32）的顶部固定连接有缓冲板（13），所述箱体（1）内腔靠近第二支撑杆（10）的一侧固定安装有抽风机组件（14）。2.根据权利要求1所述的一种热锻非调质钢加工的打磨去毛边设备，其特征在于：所述抽风机组件（14）包括固定杆（141），所述固定杆（141）的底部固定安装有抽风机（142），所述抽风机（142）的输出端固定连接有排出管（145），所述抽风机（142）远离于固定杆（141）的一侧固定连接有减震杆（143），所述减震杆（143）的外表面活动套装有弹簧（144）。3.根据权利要求1所述的一种热锻非调质钢加工的打磨去毛边设备，其特征在于：所述第一支撑杆（5）靠近于第二支撑杆（10）的一侧固定安装有第一连接块（6），所述电动机（7）通过第一连接块（6）与第一支撑杆（5）固定连接。4.根据权利要求1所述的一种热锻非调质钢加工的打磨去毛边设备，其特征在于：所述箱体（1）远离于第一支撑杆（5）的一侧固定安装有螺丝（16），所述箱体（1）远离于第一支撑杆（5）的一侧通过螺丝（16）可拆卸安装有收集箱（15）。5.根据权利要求1所述的一种热锻非调质钢加工的打磨去毛边设备，其特征在于：所述箱体（1）的底面固定安装有位于两个所述斜板（32）之间的缓冲块（20），且所述缓冲块（20）的顶面为玻璃材质构件。6.根据权利要求1所述的一种热锻非调质钢加工的打磨去毛边设备，其特征在于：所述箱体（1）的外部通过螺丝可拆卸安装有第一玻璃面板（27），所述箱体（1）的外部通过螺丝可拆卸安装有第二
