一种半自动切皮机.pdf

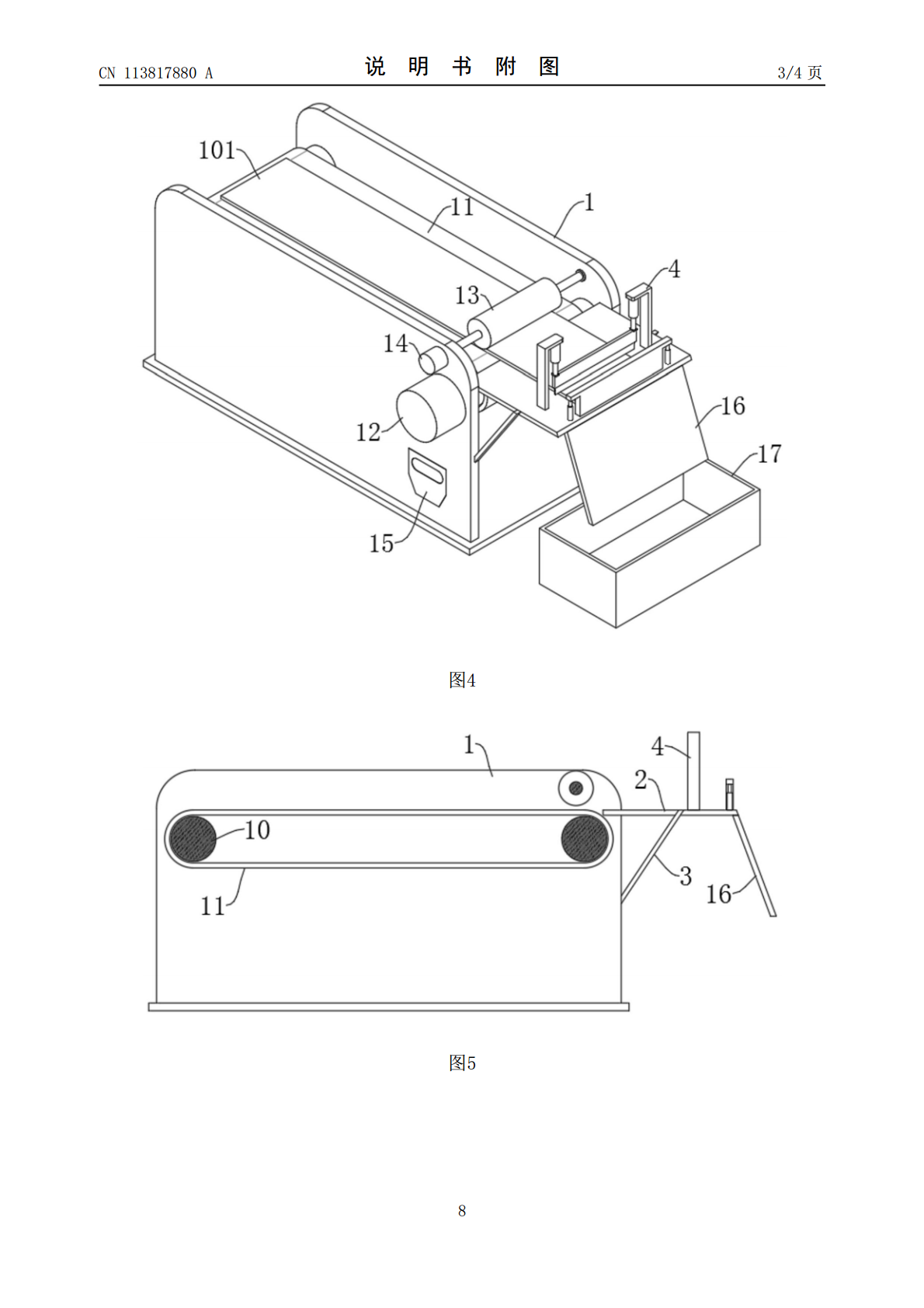

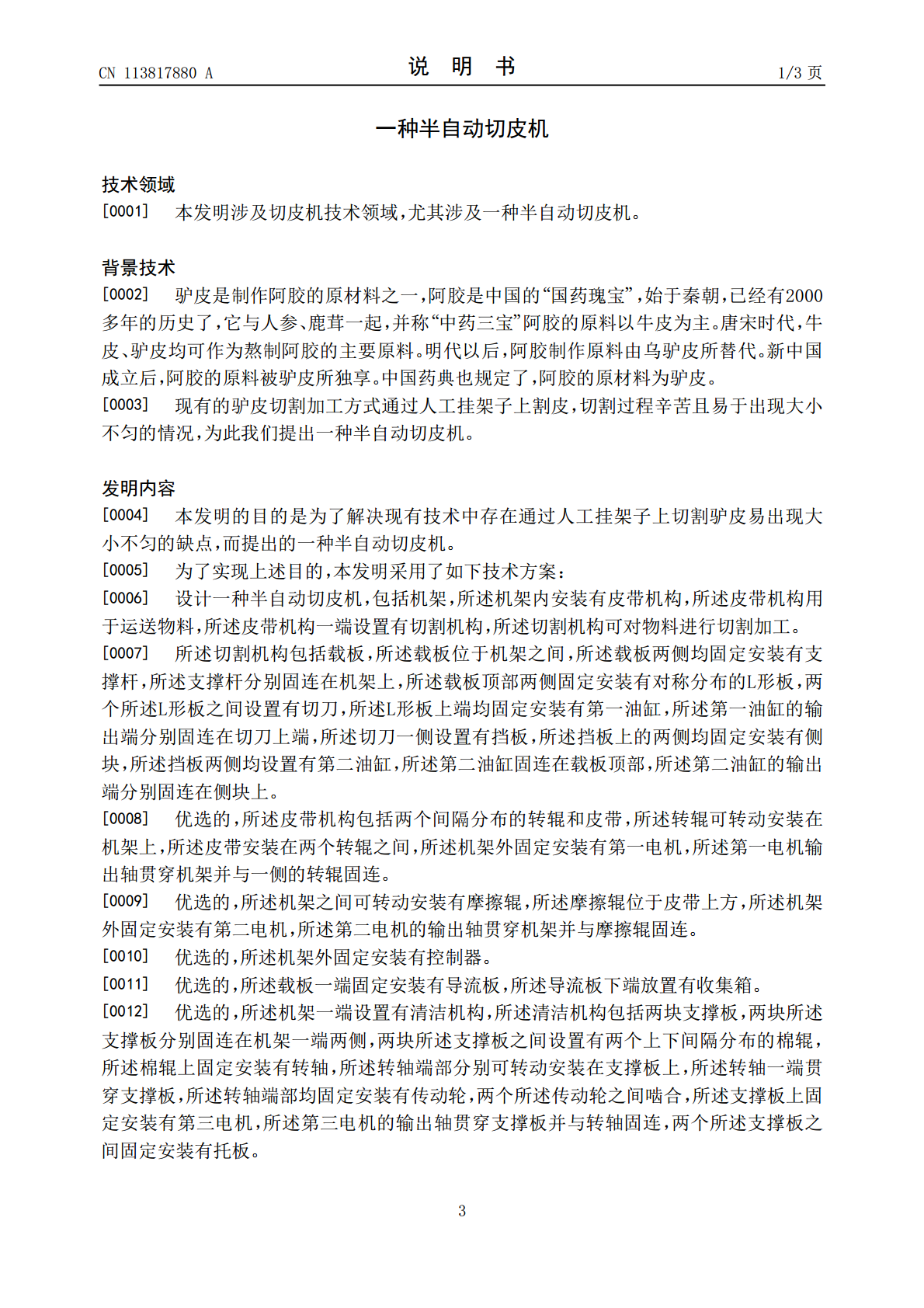

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113817880A(43)申请公布日2021.12.21(21)申请号202111100814.9(22)申请日2021.09.18(71)申请人山东东阿古胶阿胶系列产品有限公司地址252200山东省聊城市东阿县齐南路18号(72)发明人雷庆涛靳全才(74)专利代理机构安徽明至知识产权代理事务所(特殊普通合伙)34183代理人杨学明(51)Int.Cl.C14B5/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种半自动切皮机(57)摘要本发明涉及切皮机技术领域，尤其是一种半自动切皮机，包括机架，机架内安装有皮带机构，皮带机构用于运送物料，皮带机构一端设置有切割机构，切割机构可对物料进行切割加工。切割机构包括载板，载板位于机架之间，载板两侧均固定安装有支撑杆，支撑杆分别固连在机架上，载板顶部两侧固定安装有对称分布的L形板，两个L形板之间设置有切刀，L形板上端均固定安装有第一油缸，第一油缸的输出端分别固连在切刀上端，切刀一侧设置有挡板，挡板上的两侧均固定安装有侧块，挡板两侧均设置有第二油缸，切割后的皮料被推出，挡板下移并继续起到阻挡作用，之后往复循环。皮料的切口平整，大小均匀，运行平稳，有效提高切割效率。CN113817880ACN113817880A权利要求书1/1页1.一种半自动切皮机，包括机架(1)，其特征在于，所述机架(1)内安装有皮带机构，所述皮带机构用于运送物料，所述皮带机构一端设置有切割机构，所述切割机构可对物料进行切割加工；所述切割机构包括载板(2)，所述载板(2)位于机架(1)之间，所述载板(2)两侧均固定安装有支撑杆(3)，所述支撑杆(3)分别固连在机架(1)上，所述载板(2)顶部两侧固定安装有对称分布的L形板(4)，两个所述L形板(4)之间设置有切刀(5)，所述L形板(4)上端均固定安装有第一油缸(6)，所述第一油缸(6)的输出端分别固连在切刀(5)上端，所述切刀(5)一侧设置有挡板(7)，所述挡板(7)上的两侧均固定安装有侧块(8)，所述挡板(7)两侧均设置有第二油缸(9)，所述第二油缸(9)固连在载板(2)顶部，所述第二油缸(9)的输出端分别固连在侧块(8)上。2.根据权利要求1所述的一种半自动切皮机，其特征在于，所述皮带机构包括两个间隔分布的转辊(10)和皮带(11)，所述转辊(10)可转动安装在机架(1)上，所述皮带(11)安装在两个转辊(10)之间，所述机架(1)外固定安装有第一电机(12)，所述第一电机(12)输出轴贯穿机架(1)并与一侧的转辊(10)固连。3.根据权利要求2所述的一种半自动切皮机，其特征在于，所述机架(1)之间可转动安装有摩擦辊(13)，所述摩擦辊(13)位于皮带(11)上方，所述机架(1)外固定安装有第二电机(14)，所述第二电机(14)的输出轴贯穿机架(1)并与摩擦辊(13)固连。4.根据权利要求3所述的一种半自动切皮机，其特征在于，所述机架(1)外固定安装有控制器(15)。5.根据权利要求1所述的一种半自动切皮机，其特征在于，所述载板(2)一端固定安装有导流板(16)，所述导流板(16)下端放置有收集箱(17)。6.根据权利要求1所述的一种半自动切皮机，其特征在于，所述机架(1)一端设置有清洁机构，所述清洁机构包括两块支撑板(18)，两块所述支撑板(18)分别固连在机架(1)一端两侧，两块所述支撑板(18)之间设置有两个上下间隔分布的棉辊(19)，所述棉辊(19)上固定安装有转轴(20)，所述转轴(20)端部分别可转动安装在支撑板(18)上，所述转轴(20)一端贯穿支撑板(18)，所述转轴(20)端部均固定安装有传动轮(21)，两个所述传动轮(21)之间啮合，所述支撑板(18)上固定安装有第三电机(22)，所述第三电机(22)的输出轴贯穿支撑板(18)并与转轴(20)固连，两个所述支撑板(18)之间固定安装有托板(23)。7.根据权利要求6所述的一种半自动切皮机，其特征在于，所述清洁机构还包括两个对称分布的板块(24)，所述板块(24)固定安装在支撑板(18)上，所述板块(24)上安装有多个等距分布的风扇(25)，所述风扇(25)均朝向棉辊(19)设置。8.根据权利要求6所述的一种半自动切皮机，其特征在于，所述清洁机构一端设置有卷收机构，所述卷收机构用于对皮料进行卷收。9.根据权利要求8所述的一种半自动切皮机，其特征在于，所述卷收机构包括两个侧板(26)，两个所述侧板(26)分别固连在两个支撑板(18)的端部，两个所述侧板(26)之间设置有卷收辊(27)，所述卷收辊(27)端部均固定安装有连接轴(28)，所述连接轴(28)端部分别可转动安装在侧板(26)上。2CN113
