一种具有挂载喊话器的无人机.pdf

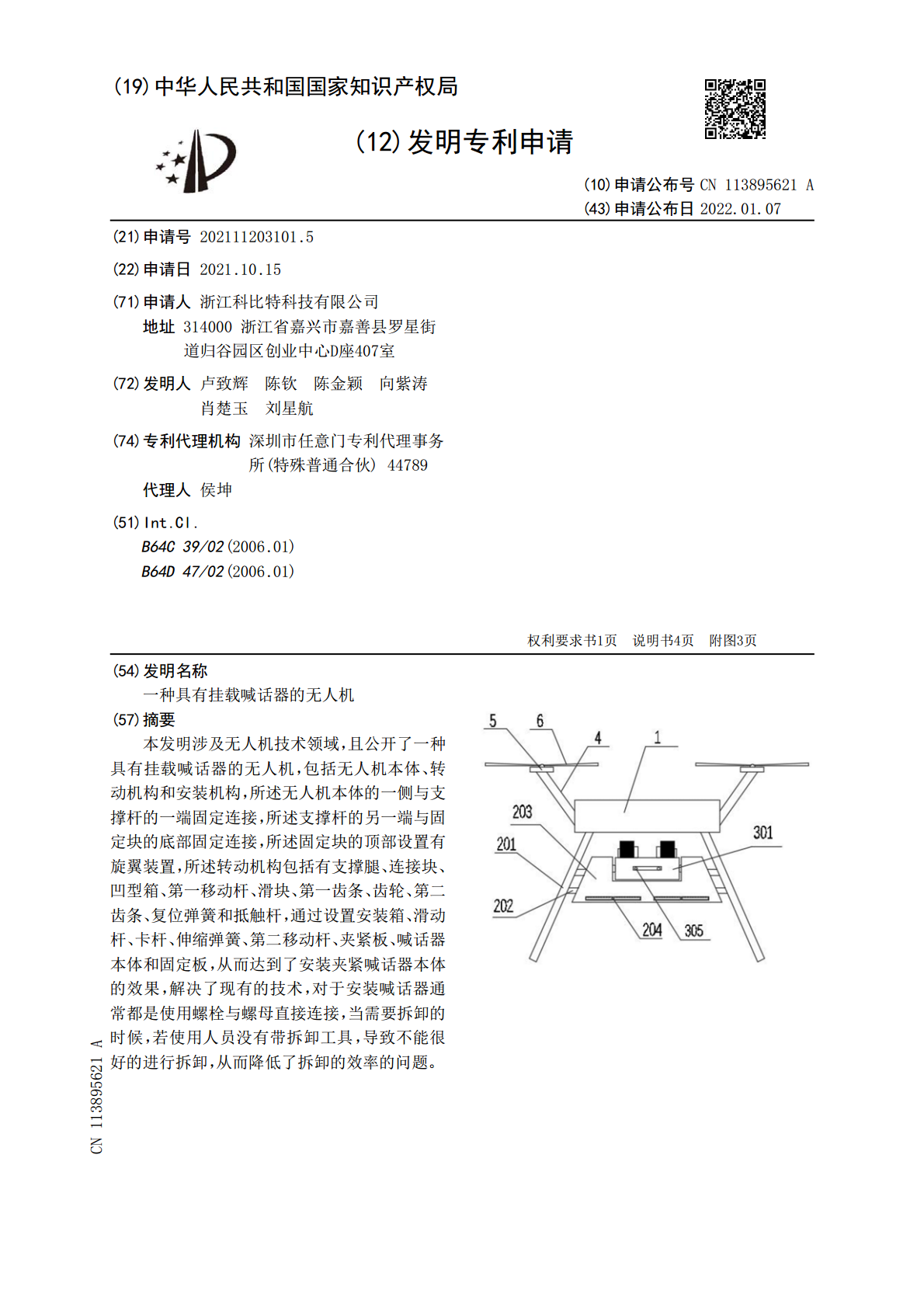

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113895621A(43)申请公布日2022.01.07(21)申请号202111203101.5(22)申请日2021.10.15(71)申请人浙江科比特科技有限公司地址314000浙江省嘉兴市嘉善县罗星街道归谷园区创业中心D座407室(72)发明人卢致辉陈钦陈金颖向紫涛肖楚玉刘星航(74)专利代理机构深圳市任意门专利代理事务所(特殊普通合伙)44789代理人侯坤(51)Int.Cl.B64C39/02(2006.01)B64D47/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种具有挂载喊话器的无人机(57)摘要本发明涉及无人机技术领域，且公开了一种具有挂载喊话器的无人机，包括无人机本体、转动机构和安装机构，所述无人机本体的一侧与支撑杆的一端固定连接，所述支撑杆的另一端与固定块的底部固定连接，所述固定块的顶部设置有旋翼装置，所述转动机构包括有支撑腿、连接块、凹型箱、第一移动杆、滑块、第一齿条、齿轮、第二齿条、复位弹簧和抵触杆，通过设置安装箱、滑动杆、卡杆、伸缩弹簧、第二移动杆、夹紧板、喊话器本体和固定板，从而达到了安装夹紧喊话器本体的效果，解决了现有的技术，对于安装喊话器通常都是使用螺栓与螺母直接连接，当需要拆卸的时候，若使用人员没有带拆卸工具，导致不能很好的进行拆卸，从而降低了拆卸的效率的问题。CN113895621ACN113895621A权利要求书1/1页1.一种具有挂载喊话器的无人机，包括无人机本体(1)、转动机构(2)和安装机构(3)，其特征在于：所述无人机本体(1)的一侧与支撑杆(4)的一端固定连接，所述支撑杆(4)的另一端与固定块(5)的底部固定连接，所述固定块(5)的顶部设置有旋翼装置(6)，所述转动机构(2)包括有支撑腿(201)、连接块(202)、凹型箱(203)、第一移动杆(204)、滑块(205)、第一齿条(206)、齿轮(207)、第二齿条(208)、复位弹簧(209)和抵触杆(210)，所述无人机本体(1)的底部与支撑腿(201)的一端固定连接，所述支撑腿(201)的外侧与连接块(202)的一侧固定连接，所述连接块(202)的另一侧与凹型箱(203)的左侧固定连接；所述安装机构(3)包括有安装箱(301)、滑动杆(302)、卡杆(303)、伸缩弹簧(304)、第二移动杆(305)、夹紧板(306)、喊话器本体(307)和固定板(308)，所述安装箱(301)的正面开设有第二移动槽，所述安装箱(301)的顶部开设有滑动腔。2.根据权利要求1所述的一种具有挂载喊话器的无人机，其特征在于：所述凹型箱(203)的正面开设有第一移动槽，所述第一移动杆(204)贯穿第一移动槽并延伸至凹型箱(203)的内部与第一齿条(206)的正面固定连接。3.根据权利要求1所述的一种具有挂载喊话器的无人机，其特征在于：所述凹型箱(203)的底部内壁开设有滑槽，所述滑块(205)的外壁与滑槽的内壁滑动连接，所述滑块(205)的顶部与第一齿条(206)的底部固定连接。4.根据权利要求1所述的一种具有挂载喊话器的无人机，其特征在于：所述第一齿条(206)的顶部与齿轮(207)啮合连接，所述齿轮(207)与第二齿条(208)的底部啮合连接，所述第一齿条(206)、齿轮(207)、第二齿条(208)的数量均为四个，所述第二齿条(208)的右端与复位弹簧(209)的一端固定连接，所述复位弹簧(209)的另一端与另一个第二齿条(208)的左端固定连接，所述第二齿条(208)的顶部与抵触杆(210)的一端固定连接。5.根据权利要求1所述的一种具有挂载喊话器的无人机，其特征在于：所述滑动杆(302)的底端与安装箱(301)的内壁底部接触，所述滑动杆(302)的顶端贯穿滑动腔并延伸至滑动腔的顶部与夹紧板(306)的底部固定连接。6.根据权利要求1所述的一种具有挂载喊话器的无人机，其特征在于：所述第二移动杆(305)贯穿第二移动槽并延伸至安装箱(301)的内部与滑动杆(302)的正面固定连接。7.根据权利要求1所述的一种具有挂载喊话器的无人机，其特征在于：所述卡杆(303)的右端与滑动杆(302)的左侧固定连接，所述凹型箱(203)开设有卡槽。8.根据权利要求1所述的一种具有挂载喊话器的无人机，其特征在于：所述卡杆(303)的左端依次贯穿安装箱(301)的内壁左侧、卡槽并延伸至凹型箱(203)的内部，所述卡杆(303)与卡槽卡合。9.根据权利要求1所述的一种具有挂载喊话器的无人机，其特征在于：所述伸缩弹簧(304)套设在卡杆(303)的外表面，所述伸缩弹簧(304)的一端与安装箱(301)的内壁左侧固定连接，所述伸缩弹簧(304)的另一端与
