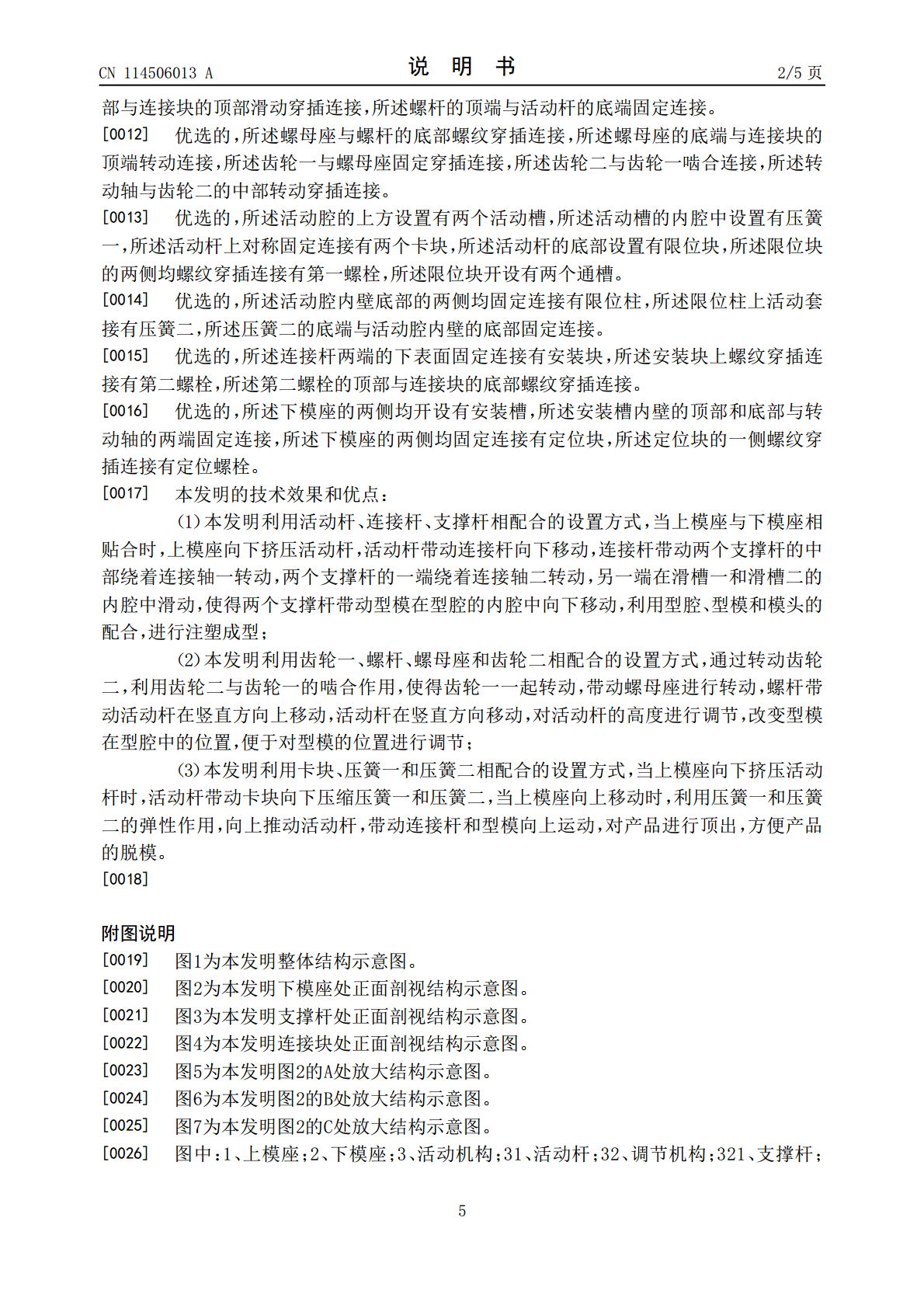

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114506013A(43)申请公布日2022.05.17(21)申请号202210158858.5(22)申请日2022.02.22(71)申请人邱金广地址515700广东省潮州市饶平县三饶镇三饶居委会东平北路23号(72)发明人邱金广(74)专利代理机构枣庄小度智慧知识产权代理事务所(普通合伙)37282专利代理师郑素娟(51)Int.Cl.B29C45/17(2006.01)B29C45/40(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种用于注塑机的可调式注塑模具(57)摘要本发明公开了一种用于注塑机的可调式注塑模具，包括上模座、下模座和活动机构，活动机构包括两个活动杆和调节机构，调节机构包括两个支撑杆，下模座的顶部开设有型腔，型腔的内腔中滑动穿插连接有型模，两个支撑杆的中部转动穿插连接有连接轴一，连接轴一的一端滑动穿插连接有连接杆，连接杆的两端均设置有连接块，型腔的下方设置有活动腔。本发明当上模座与下模座相贴合时，上模座向下挤压活动杆，活动杆带动连接杆向下移动，连接杆带动两个支撑杆的中部绕着连接轴一转动，使得两个支撑杆带动型模在型腔的内腔中向下移动，利用型腔、型模和模头的配合，进行注塑成型。CN114506013ACN114506013A权利要求书1/2页1.一种用于注塑机的可调式注塑模具，包括上模座（1）、下模座（2）和活动机构（3），其特征在于，所述活动机构（3）设置于下模座（2）上；所述活动机构（3）包括两个活动杆（31）和调节机构（32），两个所述活动杆（31）对称设置于下模座（2）的两侧，所述调节机构（32）设置于下模座（2）的内腔中；所述调节机构（32）包括两个支撑杆（321），所述下模座（2）的顶部开设有型腔（322），所述型腔（322）的内腔中滑动穿插连接有型模（323），两个所述支撑杆（321）的中部转动穿插连接有连接轴一（324），所述连接轴一（324）的一端滑动穿插连接有连接杆（325），所述连接杆（325）的两端均设置有连接块（326），所述型腔（322）的下方设置有活动腔（327）；所述支撑杆（321）的顶部与底部设置有连接机构（4），所述活动杆（31）的下方设置有转动机构（5）。2.根据权利要求1所述的一种用于注塑机的可调式注塑模具，其特征在于，所述连接机构（4）包括多个连接轴二（41）、固定块（42）、滑槽一（43）、两个卡槽一（44）、滑槽二（45）和两个卡槽二（46），所述连接轴二（41）与支撑杆（321）的一端转动穿插连接，所述固定块（42）的上表面与型模（323）下表面的中部固定连接。3.根据权利要求2所述的一种用于注塑机的可调式注塑模具，其特征在于，所述滑槽一（43）设置于固定块（42）的底部，两个所述卡槽一（44）设置于固定块（42）的正面与背面，所述滑槽二（45）设置于活动腔（327）内壁的底部，两个所述卡槽二（46）设置于滑槽二（45）内壁的正面与背面。4.根据权利要求2所述的一种用于注塑机的可调式注塑模具，其特征在于，其中两个所述连接轴二（41）的两端分别与滑槽一（43）和滑槽二（45）的内壁固定连接，其中另两个连接轴二（41）的两端分别与卡槽一（44）和卡槽二（46）的内腔滑动穿插连接。5.根据权利要求1所述的一种用于注塑机的可调式注塑模具，其特征在于，所述转动机构（5）包括螺杆（51）、螺母座（52）、齿轮一（53）、齿轮二（54）和转动轴（55），所述螺杆（51）的底部与连接块（326）的顶部滑动穿插连接，所述螺杆（51）的顶端与活动杆（31）的底端固定连接。6.根据权利要求5所述的一种用于注塑机的可调式注塑模具，其特征在于，所述螺母座（52）与螺杆（51）的底部螺纹穿插连接，所述螺母座（52）的底端与连接块（326）的顶端转动连接，所述齿轮一（53）与螺母座（52）固定穿插连接，所述齿轮二（54）与齿轮一（53）啮合连接，所述转动轴（55）与齿轮二（54）的中部转动穿插连接。7.根据权利要求1所述的一种用于注塑机的可调式注塑模具，其特征在于，所述活动腔（327）的上方设置有两个活动槽（6），所述活动槽（6）的内腔中设置有压簧一（7），所述活动杆（31）上对称固定连接有两个卡块（8），所述活动杆（31）的底部设置有限位块（9），所述限位块（9）的两侧均螺纹穿插连接有第一螺栓（10），所述限位块（9）开设有两个通槽（11）。8.根据权利要求1所述的一种用于注塑机的可调式注塑模具，其特征在于，所述活动腔（327）内壁底部的两侧均固定连接有限位柱（12），所述限位柱（12）上活动套接有压簧二（13），所述压簧二（13）的底端与活动腔（327）内壁的底部固定连接。9.根据权利要求1所述的
