一种高程测量装置及高程测量装置的使用方法.pdf

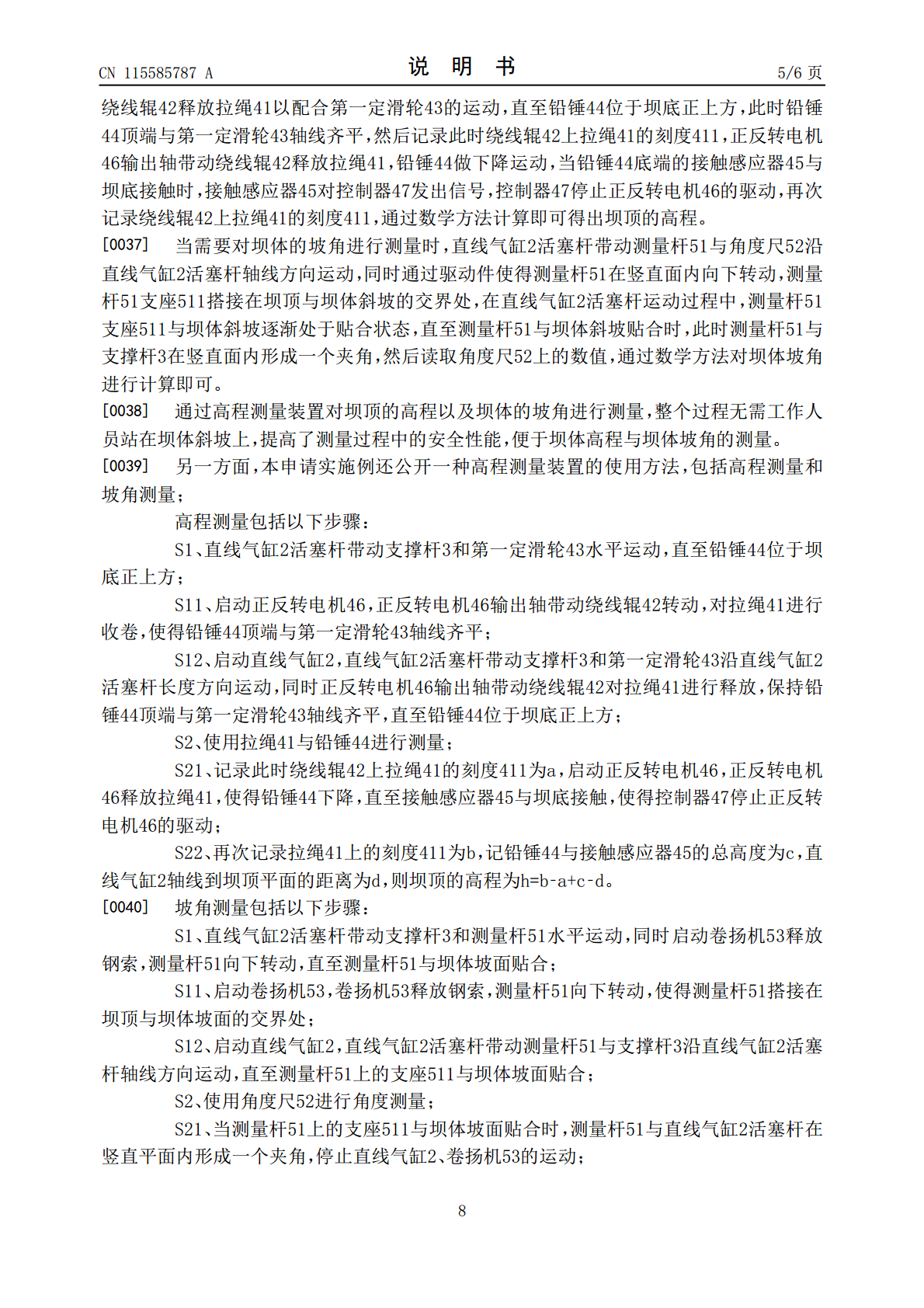

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115585787A(43)申请公布日2023.01.10(21)申请号202211375102.2(22)申请日2022.11.04(71)申请人陕西大安工程建设监理有限责任公司地址710001陕西省西安市碑林区东大街57号(72)发明人张辉李阳李恩阳李朋军白晔薛杨(51)Int.Cl.G01C5/00(2006.01)G01C15/10(2006.01)G01C9/00(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种高程测量装置及高程测量装置的使用方法(57)摘要本申请涉及一种高程测量装置及高程测量装置的使用方法，涉及堤坝检测技术领域。其包括机架、直线气缸、支撑杆以及高程测量组件；机架设于坝顶，直线气缸底座设于机架上，直线气缸活塞杆水平设置，直线气缸活塞杆与支撑杆同轴固接；高程测量组件包括拉绳、绕线辊、第一定滑轮以及铅锤；绕线辊安装于机架上，第一定滑轮安装于支撑杆远离直线气缸一端，拉绳绕设于第一定滑轮与绕线辊上，拉绳远离绕线辊一端与铅锤连接，铅锤底端能够与坝底接触。通过直线气缸活塞杆带动支撑杆与第一定滑轮，释放铅锤对坝顶高程进行测量，取代了工作人员站在坝体斜坡上使用尺子进行测量的方式，提高了高程测量过程中的安全性能，便于坝顶高程的测量。CN115585787ACN115585787A权利要求书1/2页1.一种高程测量装置，其特征在于：包括机架(1)、直线气缸(2)、支撑杆(3)以及高程测量组件(4)；所述机架(1)设于坝顶，所述直线气缸(2)底座设于所述机架(1)上，所述直线气缸(2)活塞杆水平设置，所述直线气缸(2)活塞杆与所述支撑杆(3)同轴固接；所述高程测量组件(4)包括拉绳(41)、绕线辊(42)、第一定滑轮(43)以及铅锤(44)；所述绕线辊(42)安装于所述机架(1)上，所述第一定滑轮(43)安装于所述支撑杆(3)远离所述直线气缸(2)一端，所述拉绳(41)绕设于所述第一定滑轮(43)与所述绕线辊(42)上，所述拉绳(41)远离所述绕线辊(42)一端与所述铅锤(44)连接，所述铅锤(44)底端能够与坝底接触。2.根据权利要求1所述的一种高程测量装置，其特征在于：所述高程测量组件(4)还包括接触感应器(45)、控制器(47)以及正反转电机(46)；所述接触感应器(45)安装于所述铅锤(44)底端，所述正反转电机(46)安装于所述机架(1)上，且所述正反转电机(46)输出轴与所述绕线辊(42)同轴固接，所述控制器(47)设于所述机架(1)上，且所述控制器(47)用于接收所述接触感应器(45)的信号并控制所述正反转电机(46)的驱动与停止。3.根据权利要求2所述的一种高程测量装置，其特征在于：所述拉绳(41)沿其长度方向设置有刻度(411)。4.根据权利要求3所述的一种高程测量装置，其特征在于：还包括坡角测量组件(5)；所述坡角测量组件(5)包括测量杆(51)与角度尺(52)；所述测量杆(51)端部与所述支撑杆(3)端部铰接，且所述测量杆(51)与所述支撑杆(3)的铰接处安装有角度尺(52)，所述测量杆(51)靠近坝体坡面的一侧与坝体坡面贴合；所述机架(1)上设置有用于驱动所述测量杆(51)转动的驱动件。5.根据权利要求4所述的一种高程测量装置，其特征在于：所述驱动件包括卷扬机(53)以及第二定滑轮(54)；所述卷扬机(53)与所述第二定滑轮(54)分别安装于所述机架(1)上，所述卷扬机(53)的钢索绕设于所述第二定滑轮(54)上，且所述卷扬机(53)的钢索与所述测量杆(51)连接。6.根据权利要求5所述的一种高程测量装置，其特征在于：所述支撑杆(3)括固定段(31)、滑动段(32)以及用于固定所述滑动段(32)与所述固定段(31)位置的锁紧件；所述滑动段(32)与所述固定段(31)滑动连接，所述固定段(31)远离所述滑动段(32)一端与所述直线气缸(2)活塞杆固接，所述滑动段(32)远离所述固定段(31)一端与所述第一定滑轮(43)连接，所述锁紧件设置于所述固定段(31)上。7.根据权利要求5所述的一种高程测量装置，其特征在于：所述直线气缸(2)底座与所述机架(1)铰接，所述机架(1)上设置有驱动气缸(11)，所述驱动气缸(11)底座与所述机架(1)铰接，所述驱动气缸(11)活塞杆端部与所述直线气缸(2)底壁铰接。8.根据权利要求5‑7任一项所述的一种高程测量装置的使用方法，其特征在于：包括高程测量和坡角测量；所述高程测量包括以下步骤：S1、直线气缸(2)活塞杆带动支撑杆(3)和第一定滑轮(43)水平运动，直至铅锤(44)位于坝底正上方；2CN115585787A权利要求书2/2页S2、使用拉绳(41)与铅锤(44)进行测量。9.
