一种轴承试验器转子同轴度测量装置.pdf
2023-05-28
10金币
482KB
12页
小寄****淑k
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共12页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种轴承试验器转子同轴度测量装置.pdf

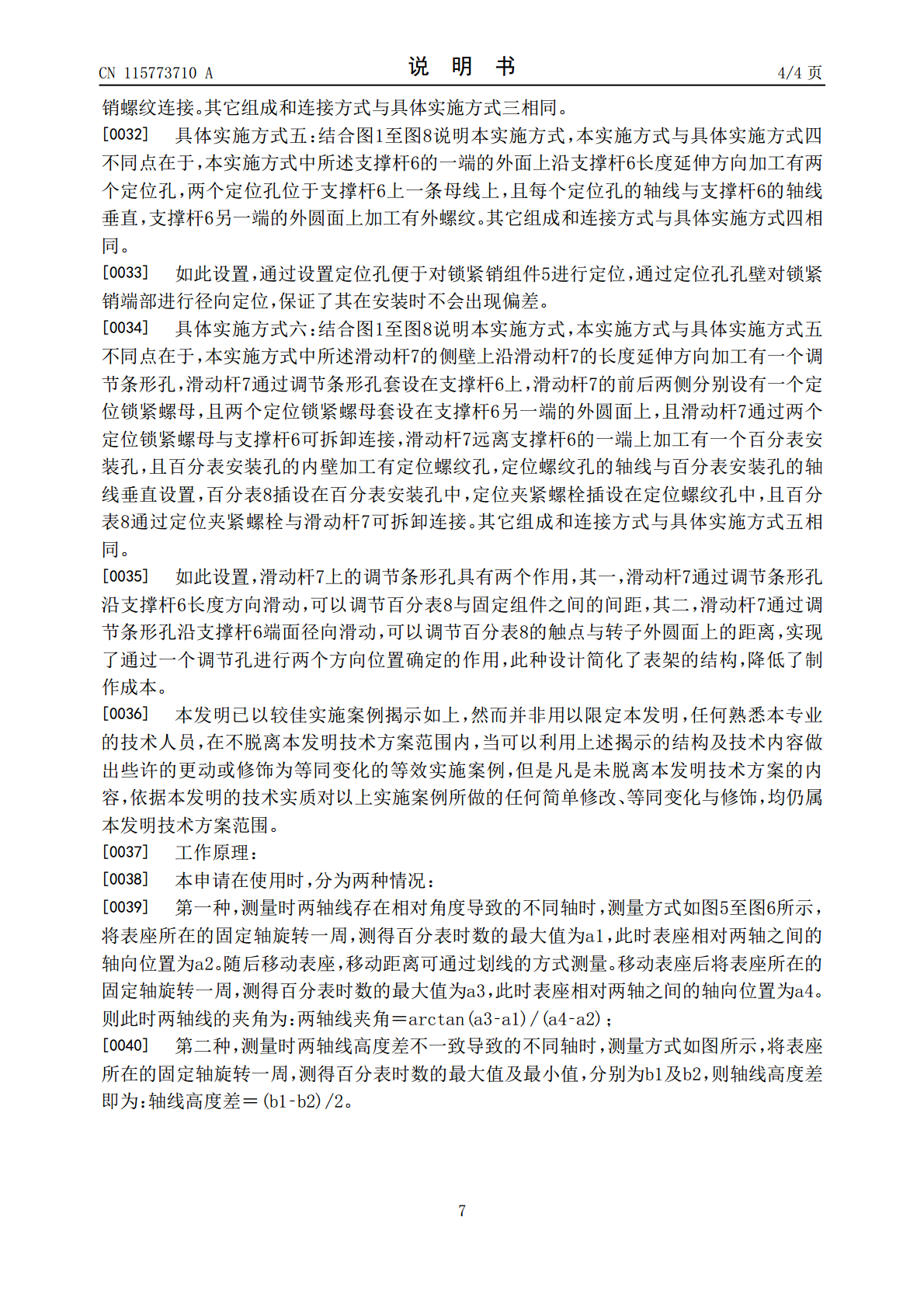

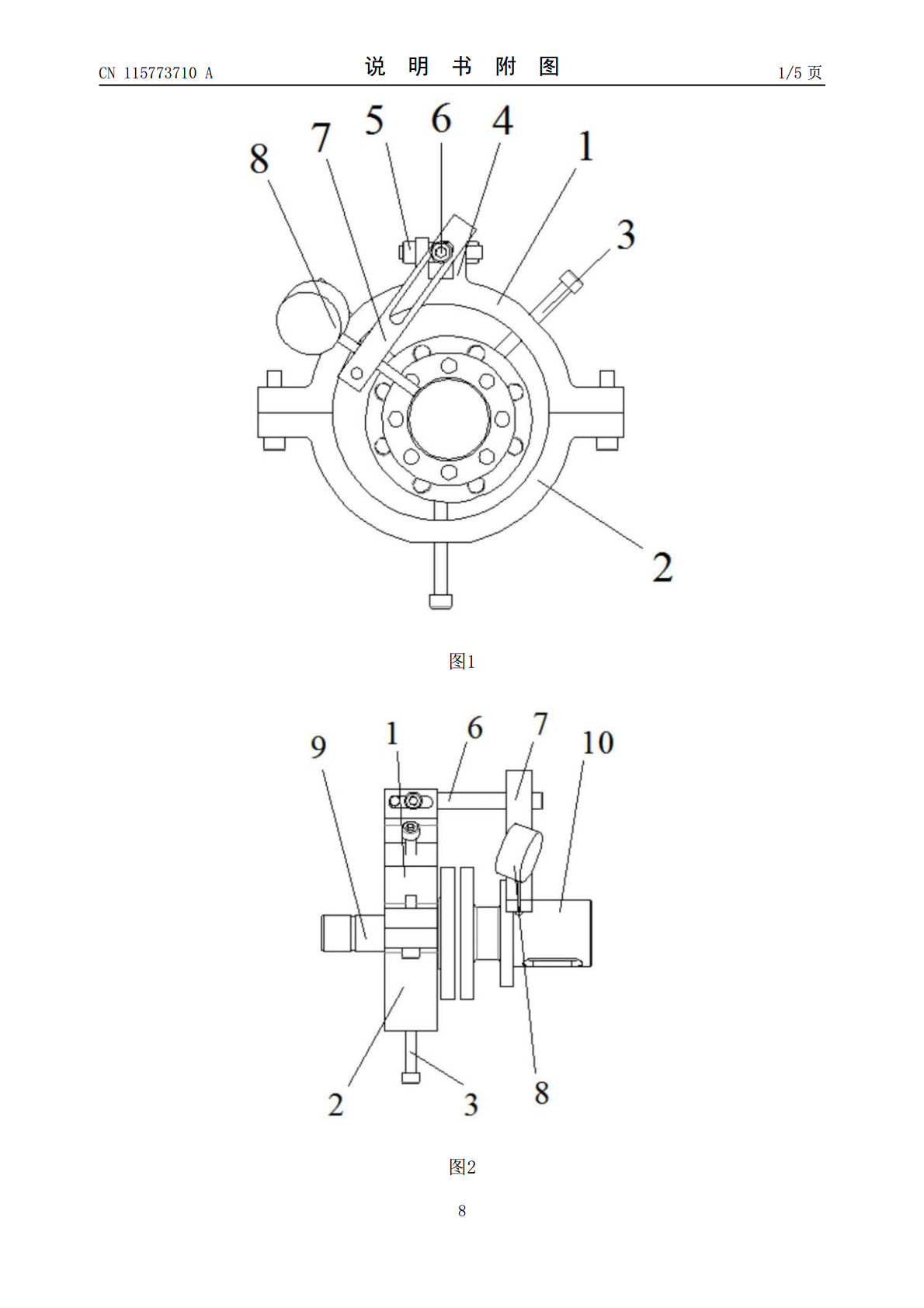

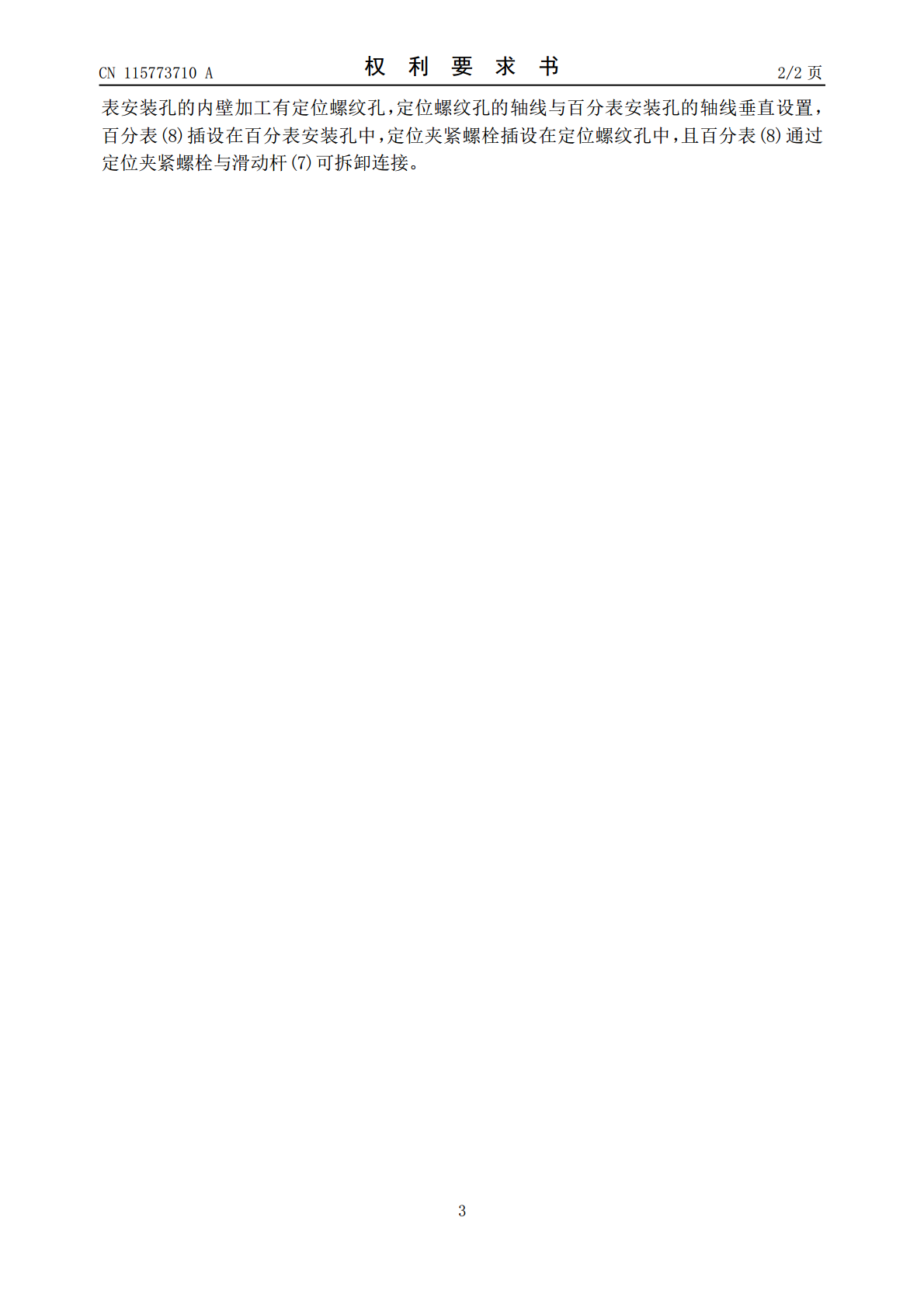

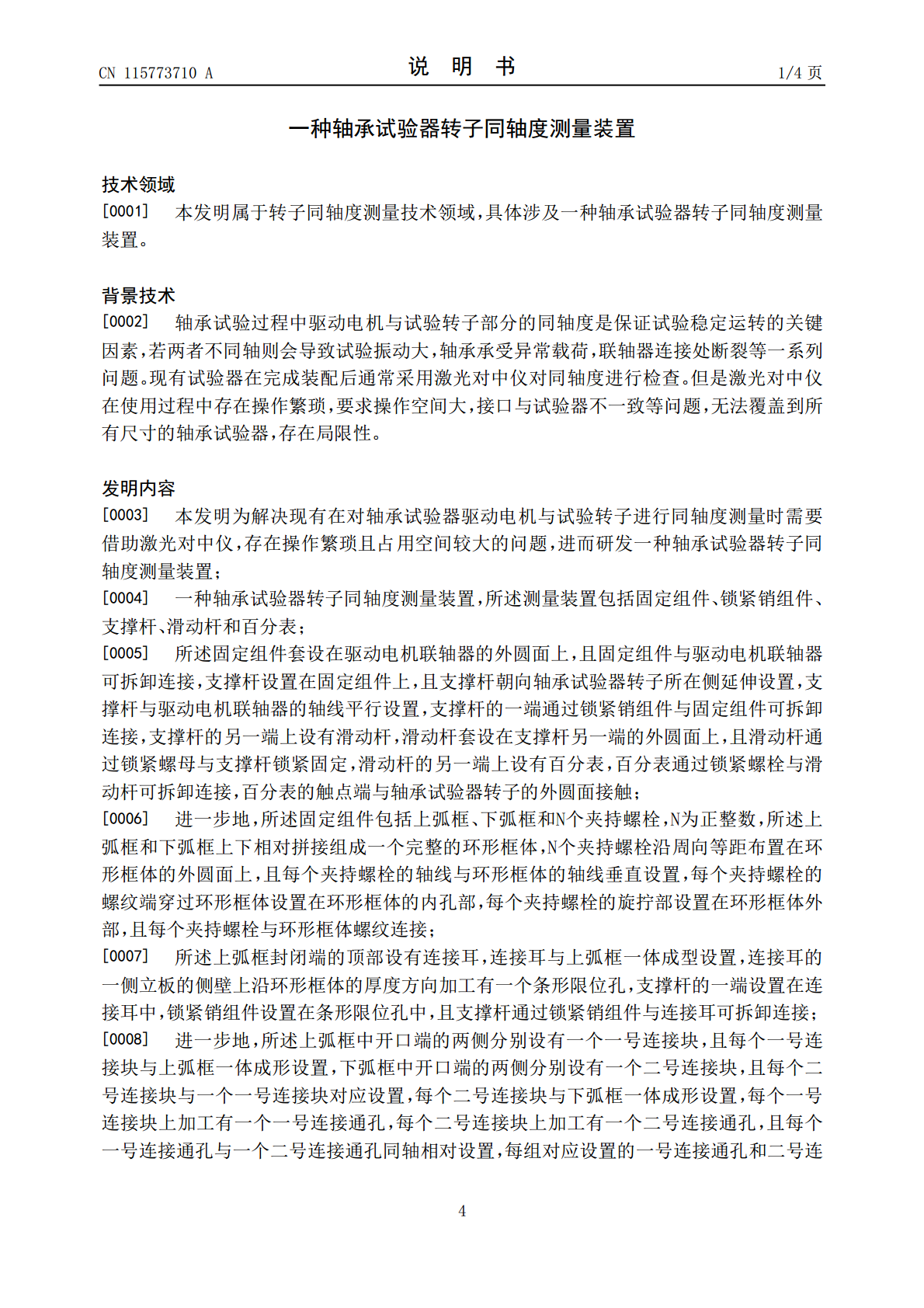

一种轴承试验器转子同轴度测量装置，属于转子同轴度测量技术领域，本发明为解决现有在对轴承试验器驱动电机与试验转子进行同轴度测量时需要借助激光对中仪，存在操作繁琐且占用空间较大的问题，本申请所述测量装置包括固定组件、锁紧销组件、支撑杆、滑动杆和百分表，固定组件套装在驱动电机联轴器的外圆面上，支撑杆设置在固定组件上，支撑杆的一端通过锁紧销组件与固定组件拆卸连接，支撑杆的另一端上设有滑动杆，滑动杆套装在支撑杆另一端的外圆面上，滑动杆的另一端上设有百分表，百分表通过锁紧螺栓与滑动杆拆卸连接，百分表的触点端与轴承试验
