一种模具型腔高度调节装置及模具.pdf

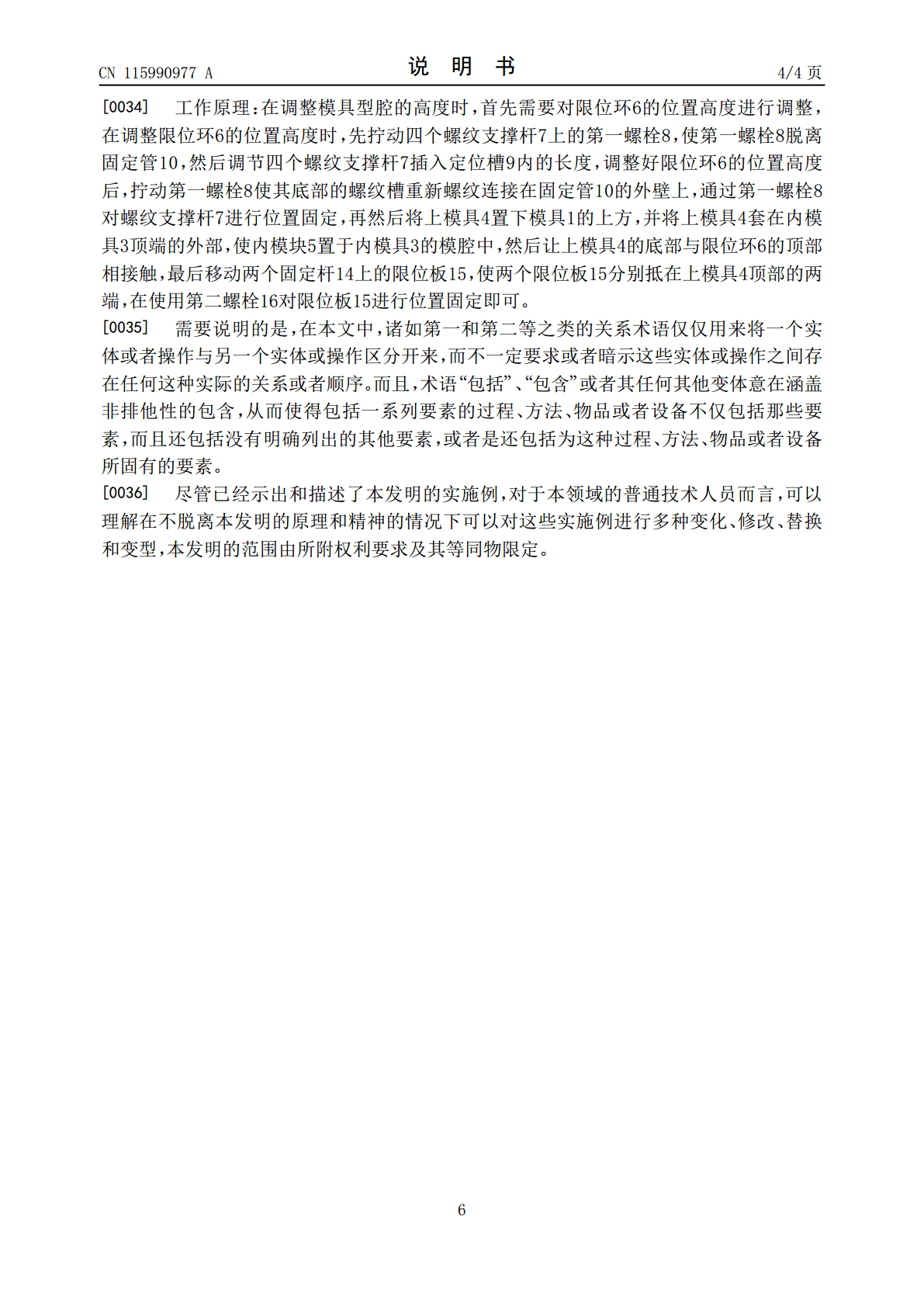

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115990977A(43)申请公布日2023.04.21(21)申请号202310023303.4(22)申请日2023.01.06(71)申请人苏州常青藤金属材料有限公司地址215200江苏省苏州市吴江经济技术开发区泉宏路南侧(72)发明人吴业军(74)专利代理机构池州秉恒知识产权代理事务所(普通合伙)34260专利代理师方文彬(51)Int.Cl.B29C45/26(2006.01)权利要求书1页说明书4页附图7页(54)发明名称一种模具型腔高度调节装置及模具(57)摘要本发明涉及模具技术领域，且公开了一种模具型腔高度调节装置及模具，其包括下模具和上模具，下模具的顶部开设有第一置物槽，在第一置物槽的内部固定安装有内模具，内模具的高度大于下模具的高度，上模具的底部开设有第二置物槽，且在第二置物槽的内部固定安装有内模块，上模具位于下模具的上方，上模具底部的第二置物槽套接在内模具的外壁，本发明，通过调整四个螺纹支撑杆插入定位槽的长度，能够调整限位环的位置高度，而上模具的底部与限位环的顶部相接触，这样限位环位置高度的变化就会改变内模块插入内模具模腔中的长度，内模块插入内模具模腔中的部分越多，内模具的模腔空间就会越小，反之则越大，从而达到了调节模具型腔高度的目的。CN115990977ACN115990977A权利要求书1/1页1.一种模具型腔高度调节装置及模具，包括下模具(1)和上模具(4)，其特征在于：所述下模具(1)的顶部开设有第一置物槽(2)，在第一置物槽(2)的内部固定安装有内模具(3)，内模具(3)的高度大于下模具(1)的高度，所述上模具(4)的底部开设有第二置物槽，且在第二置物槽的内部固定安装有内模块(5)，上模具(4)位于下模具(1)的上方，所述上模具(4)底部的第二置物槽套接在内模具(3)的外壁，且内模块(5)位于内模具(3)的内部，在下模具(1)顶部的四个拐角处均开设有定位槽(9)，所述下模具(1)的上方设置有限位环(6)，所述限位环(6)活动套接在内模具(3)的外部，且在限位环(6)底部的四个拐角处均固定安装有螺纹支撑杆(7)，四个螺纹支撑杆(7)远离限位环(6)的一端分别活动插接在下模具(1)顶部的四个定位槽(9)内，所述上模具(4)的底部与限位环(6)的顶部相接触。2.根据权利要求1所述的一种模具型腔高度调节装置及模具，其特征在于：所述下模具(1)、上模具(4)和限位环(6)的长度和宽度均相同。3.根据权利要求1所述的一种模具型腔高度调节装置及模具，其特征在于：所述下模具(1)顶部的四个拐角处均固定安装有固定管(10)，四个固定管(10)分别与下模具(1)顶部的四个定位槽(9)相互对齐，四个所述螺纹支撑杆(7)分别贯穿四个固定管(10)并插接至相对应的定位槽(9)内，四个所述螺纹支撑杆(7)上均螺纹套接有第一螺栓(8)，在四个第一螺栓(8)的底部均开设有螺纹槽，且四个第一螺栓(8)底部的螺纹槽内壁分别与下模具(1)顶部四个固定管(10)的外壁螺纹连接。4.根据权利要求1所述的一种模具型腔高度调节装置及模具，其特征在于：所述上模具(4)的顶部固定安装有注塑口(11)，在上模具(4)的顶部开设有第一通孔(12)，所述内模块(5)的顶部开设有上下贯穿的第二通孔(13)，所述第二通孔(13)的顶端与第一通孔(12)的底端相连通，第一通孔(12)的顶端与注塑口(11)相连通。5.根据权利要求4所述的一种模具型腔高度调节装置及模具，其特征在于：所述注塑口(11)的开口设置为漏斗形状。6.根据权利要求1所述的一种模具型腔高度调节装置及模具，其特征在于：所述限位环(6)的两端均固定安装有L形的固定杆(14)，两个固定杆(14)的竖直部与上模具(4)的侧面处于平行状态，在两个固定杆(14)上均活动套接有限位板(15)，两个限位板(15)的底端分别抵在上模具(4)顶部的两端，在两个固定杆(14)上均螺纹套接有第二螺栓(16)，两个第二螺栓(16)分别抵在限位板(15)的上方。7.根据权利要求6所述的一种模具型腔高度调节装置及模具，其特征在于：两个所述限位板(15)上均开设有通口(17)，在两个通口(17)的内部均固定安装有限位杆(18)，两个所述固定杆(14)竖直部的侧壁上均开设有限位槽(19)，两个所述限位板(15)上的通口(17)分别活动套接在两个固定杆(14)上，且两个通口(17)内的限位杆(18)分别贯穿插接在两个固定杆(14)竖直部侧壁上的限位槽(19)内。8.根据权利要求1所述的一种模具型腔高度调节装置及模具，其特征在于：所述上模具(4)的内壁与内模块(5)的外壁之间均在间距，且上模具(4)内壁与内模块(5)外壁之间的间距和所述内模具(3)的厚度相适
