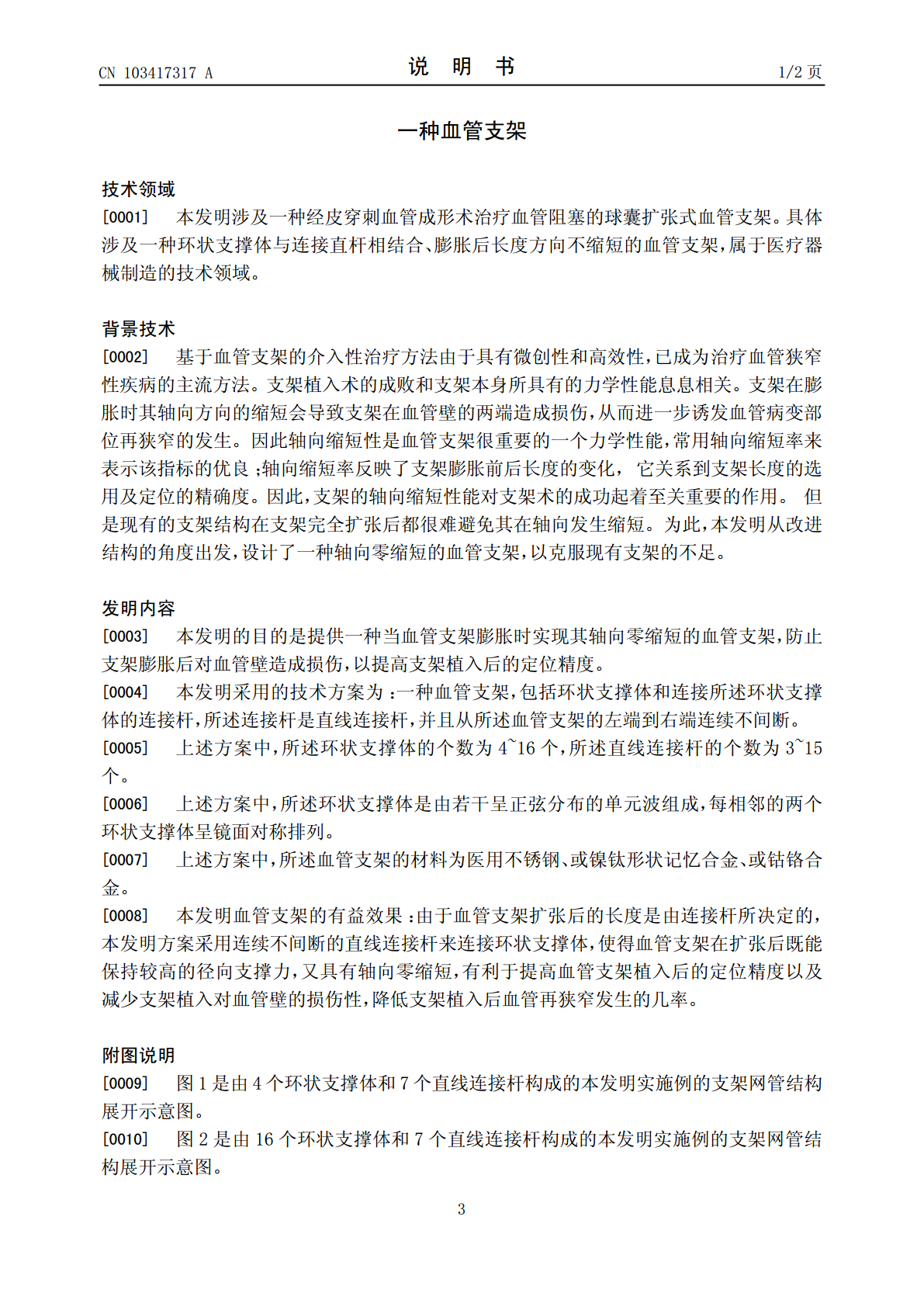

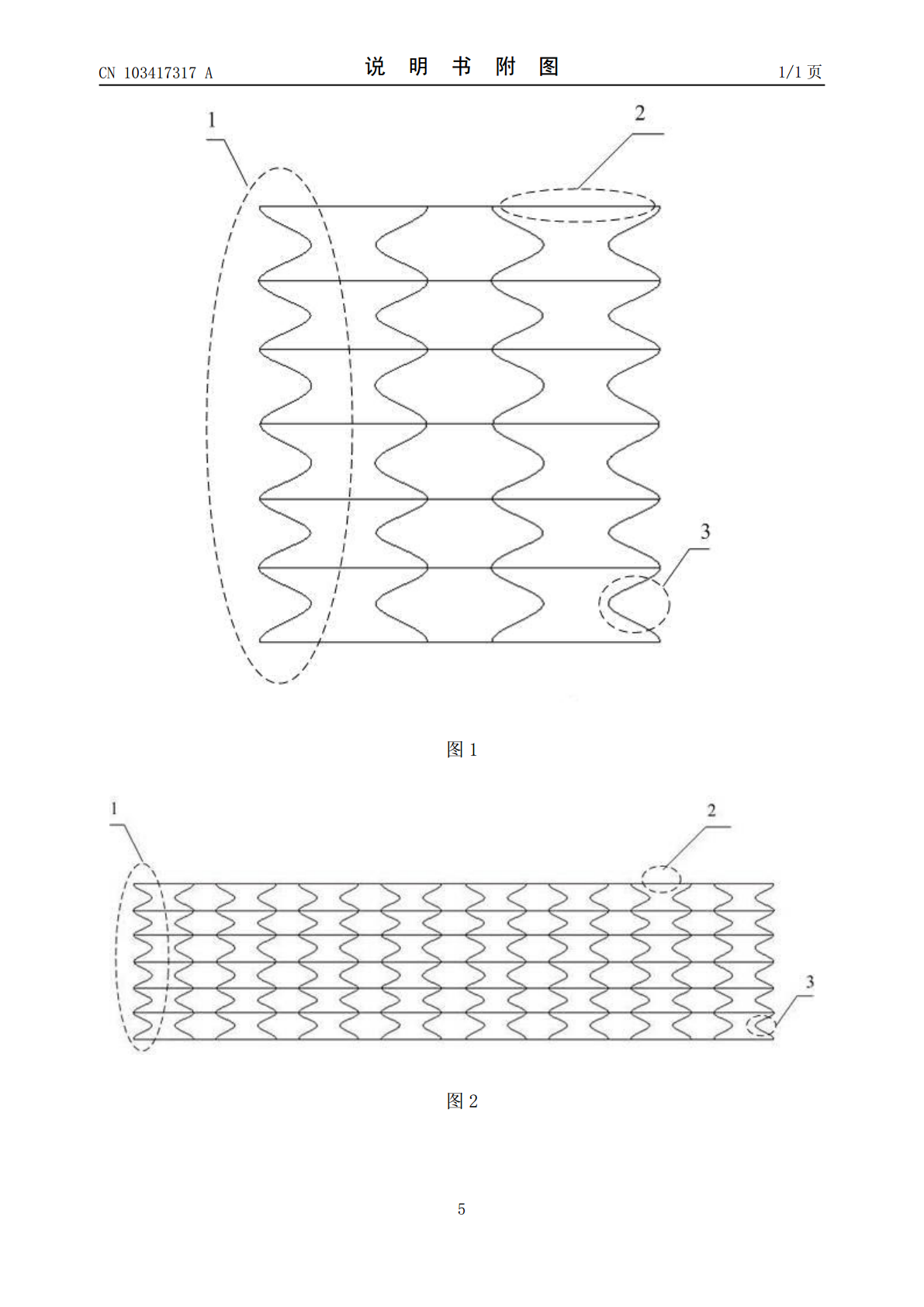

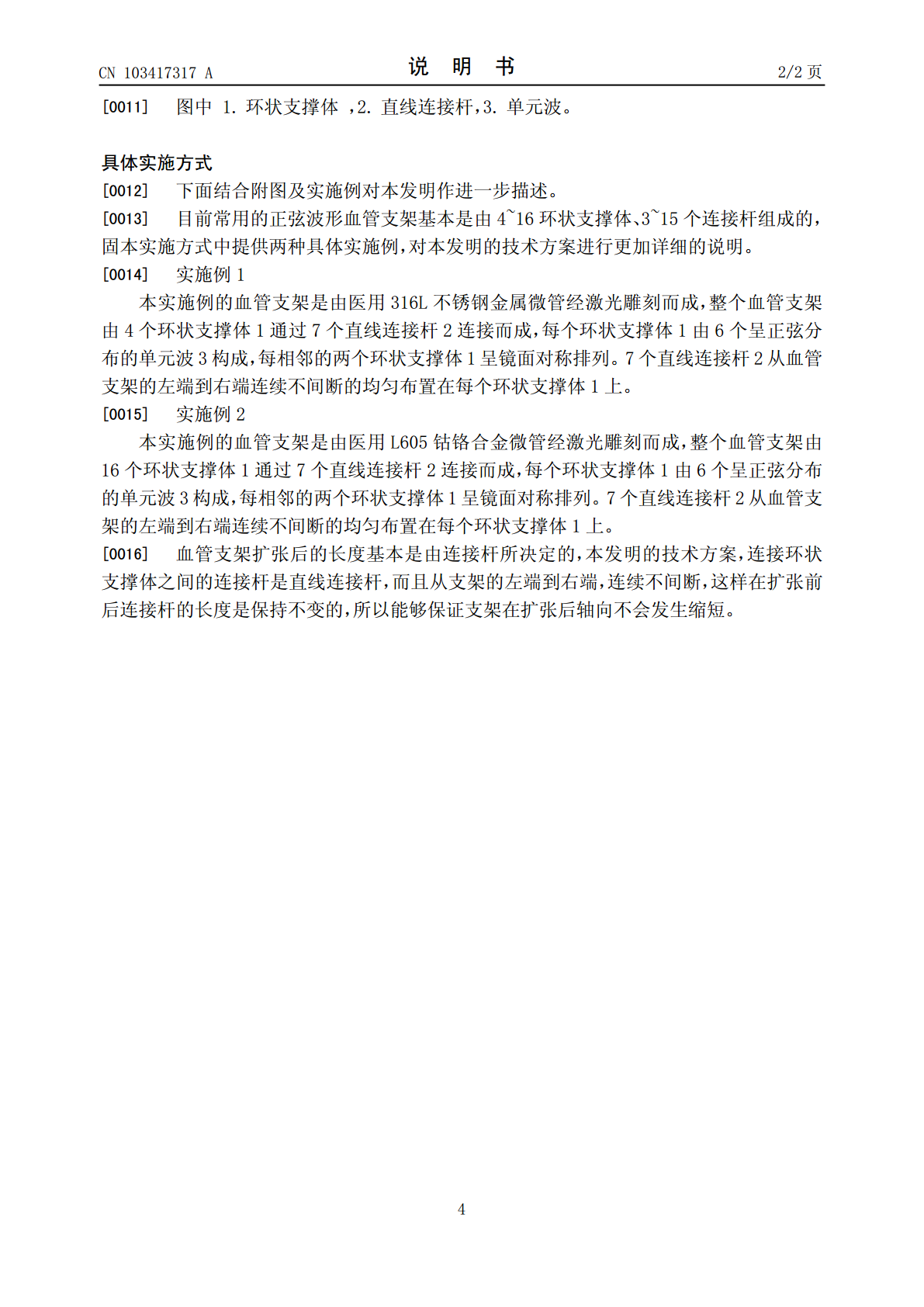

(19)中华人民共和国国家知识产权局*CN103417317A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103417317103417317A(43)申请公布日2013.12.04(21)申请号201310357988.2(22)申请日2013.08.16(71)申请人江苏大学地址212013江苏省镇江市京口区学府路301号(72)发明人申祥王波(74)专利代理机构南京知识律师事务所32207代理人汪旭东(51)Int.Cl.A61F2/915(2013.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称一种血管支架(57)摘要本发明提供了一种血管支架，包括环状支撑体和连接所述环状支撑体的连接杆，其特征在于，所述连接杆是直线连接杆，并且从所述血管支架的左端到右端连续不间断。本发明血管支架在扩张后既能保持较高的径向支撑力，又具有轴向零缩短，有利于提高支架植入后的定位精度以及减少支架植入对血管壁的损伤性，降低支架植入后血管再狭窄发生的几率。CN103417317ACN10347ACN103417317A权利要求书1/1页1.一种血管支架，包括环状支撑体和连接所述环状支撑体的连接杆，其特征在于，所述连接杆是直线连接杆，并且从所述血管支架的左端到右端连续不间断。2.根据权利要求1所述的一种血管支架，其特征在于，所述环状支撑体的个数为4~16个，所述直线连接杆的个数为3~15个。3.根据权利要求1所述的一种血管支架，其特征在于，所述环状支撑体是由若干呈正弦分布的单元波组成，每相邻的两个环状支撑体呈镜面对称排列。4.根据权利要求1所述的一种血管支架，其特征在于，所述血管支架的材料为医用不锈钢、或镍钛形状记忆合金、或钴铬合金。2CN103417317A说明书1/2页一种血管支架技术领域[0001]本发明涉及一种经皮穿刺血管成形术治疗血管阻塞的球囊扩张式血管支架。具体涉及一种环状支撑体与连接直杆相结合、膨胀后长度方向不缩短的血管支架，属于医疗器械制造的技术领域。背景技术[0002]基于血管支架的介入性治疗方法由于具有微创性和高效性，已成为治疗血管狭窄性疾病的主流方法。支架植入术的成败和支架本身所具有的力学性能息息相关。支架在膨胀时其轴向方向的缩短会导致支架在血管壁的两端造成损伤，从而进一步诱发血管病变部位再狭窄的发生。因此轴向缩短性是血管支架很重要的一个力学性能，常用轴向缩短率来表示该指标的优良；轴向缩短率反映了支架膨胀前后长度的变化，它关系到支架长度的选用及定位的精确度。因此，支架的轴向缩短性能对支架术的成功起着至关重要的作用。但是现有的支架结构在支架完全扩张后都很难避免其在轴向发生缩短。为此，本发明从改进结构的角度出发，设计了一种轴向零缩短的血管支架，以克服现有支架的不足。发明内容[0003]本发明的目的是提供一种当血管支架膨胀时实现其轴向零缩短的血管支架，防止支架膨胀后对血管壁造成损伤，以提高支架植入后的定位精度。[0004]本发明采用的技术方案为：一种血管支架，包括环状支撑体和连接所述环状支撑体的连接杆，所述连接杆是直线连接杆，并且从所述血管支架的左端到右端连续不间断。[0005]上述方案中，所述环状支撑体的个数为4~16个，所述直线连接杆的个数为3~15个。[0006]上述方案中，所述环状支撑体是由若干呈正弦分布的单元波组成，每相邻的两个环状支撑体呈镜面对称排列。[0007]上述方案中，所述血管支架的材料为医用不锈钢、或镍钛形状记忆合金、或钴铬合金。[0008]本发明血管支架的有益效果：由于血管支架扩张后的长度是由连接杆所决定的，本发明方案采用连续不间断的直线连接杆来连接环状支撑体，使得血管支架在扩张后既能保持较高的径向支撑力，又具有轴向零缩短，有利于提高血管支架植入后的定位精度以及减少支架植入对血管壁的损伤性，降低支架植入后血管再狭窄发生的几率。附图说明[0009]图1是由4个环状支撑体和7个直线连接杆构成的本发明实施例的支架网管结构展开示意图。[0010]图2是由16个环状支撑体和7个直线连接杆构成的本发明实施例的支架网管结构展开示意图。3CN103417317A说明书2/2页[0011]图中1.环状支撑体，2.直线连接杆，3.单元波。具体实施方式[0012]下面结合附图及实施例对本发明作进一步描述。[0013]目前常用的正弦波形血管支架基本是由4~16环状支撑体、3~15个连接杆组成的，固本实施方式中提供两种具体实施例，对本发明的技术方案进行更加详细的说明。[0014]实施例1本实施例的血管支架是由医用316L不锈钢金属微管经激光雕刻而成，整个血管支架由4个环状支撑体1通过7个直线连接杆2连接而成，每个环状支撑体1由6个呈正弦分布的单元波3构成，每相邻的两个环状支撑体
