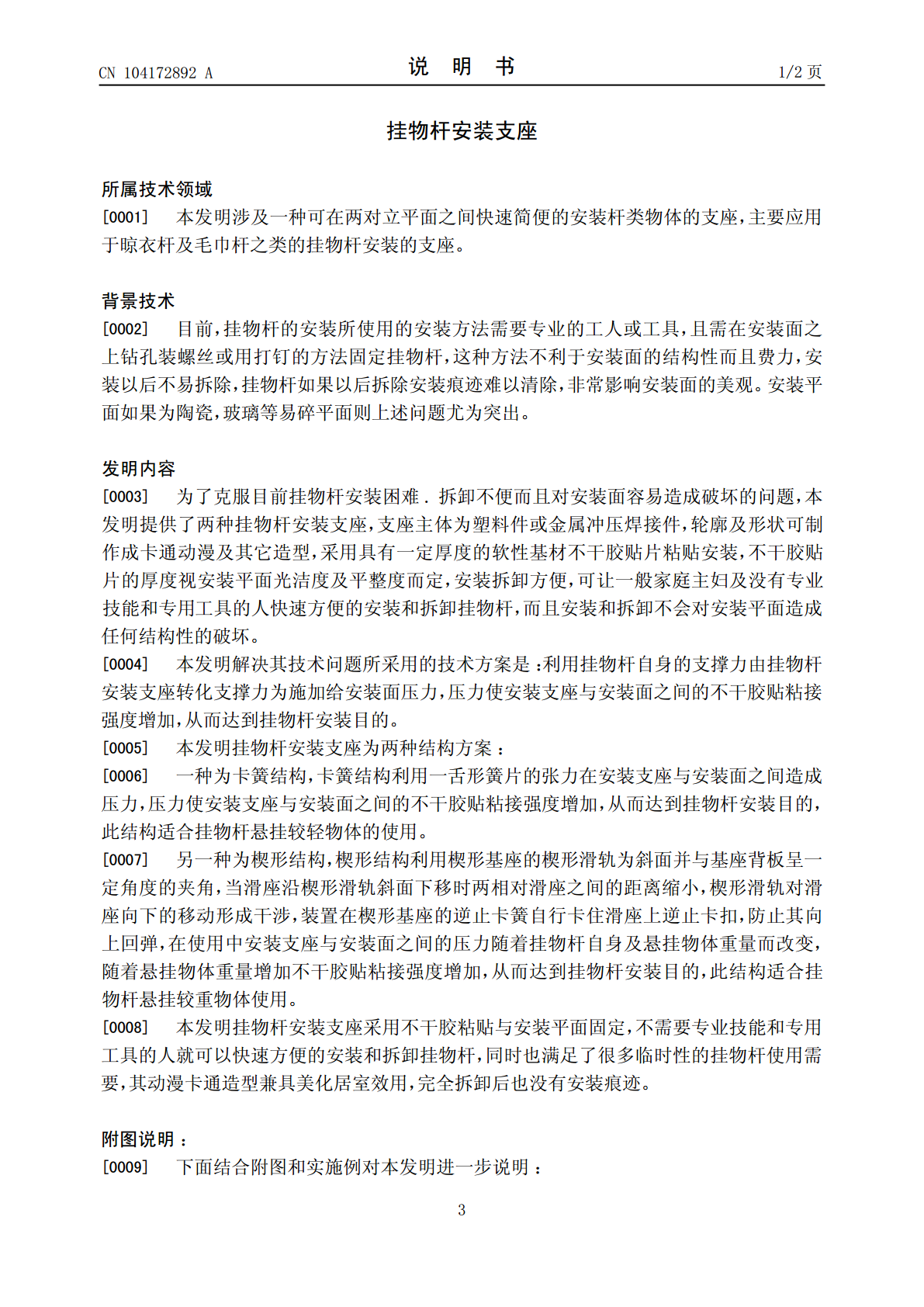

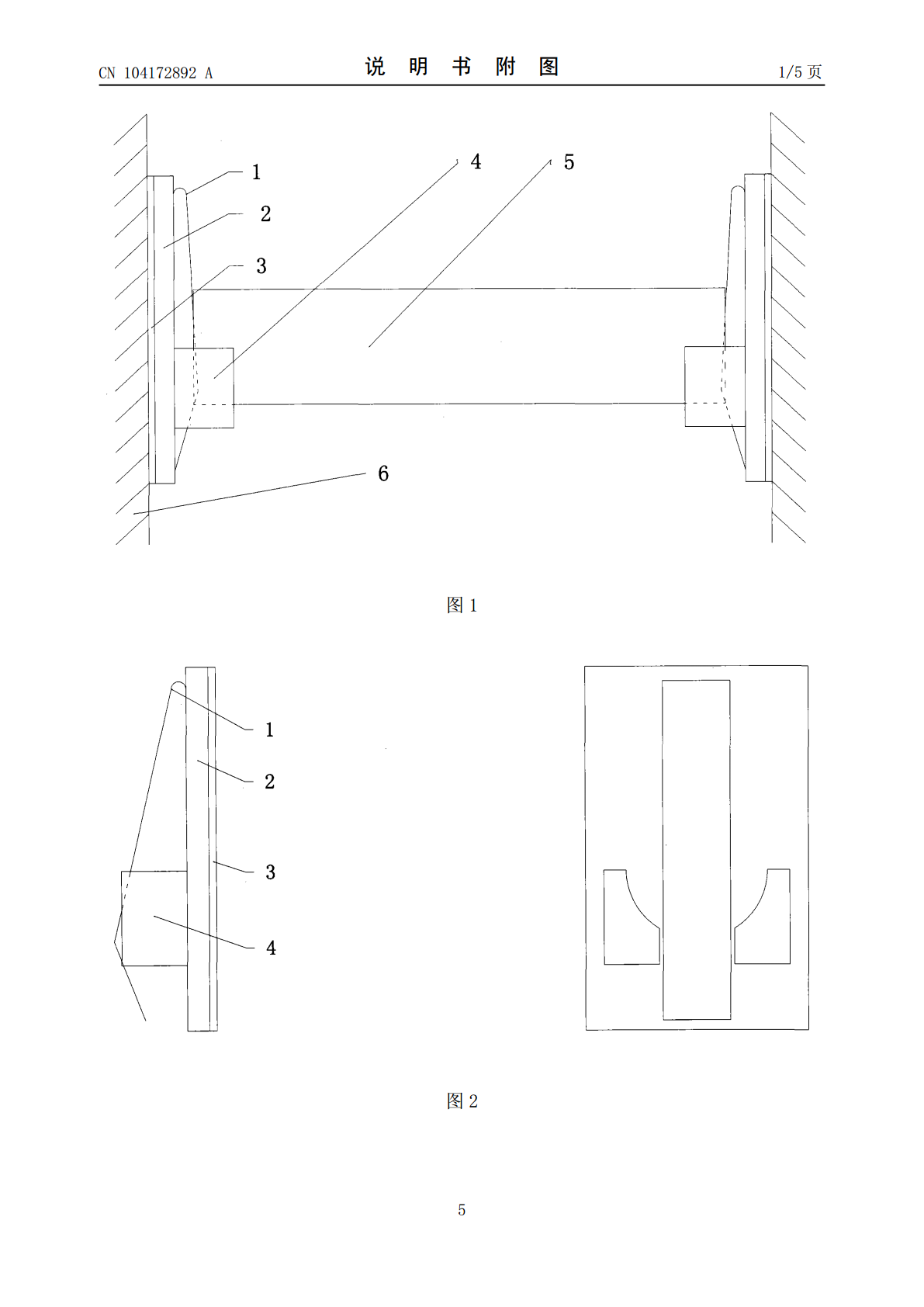

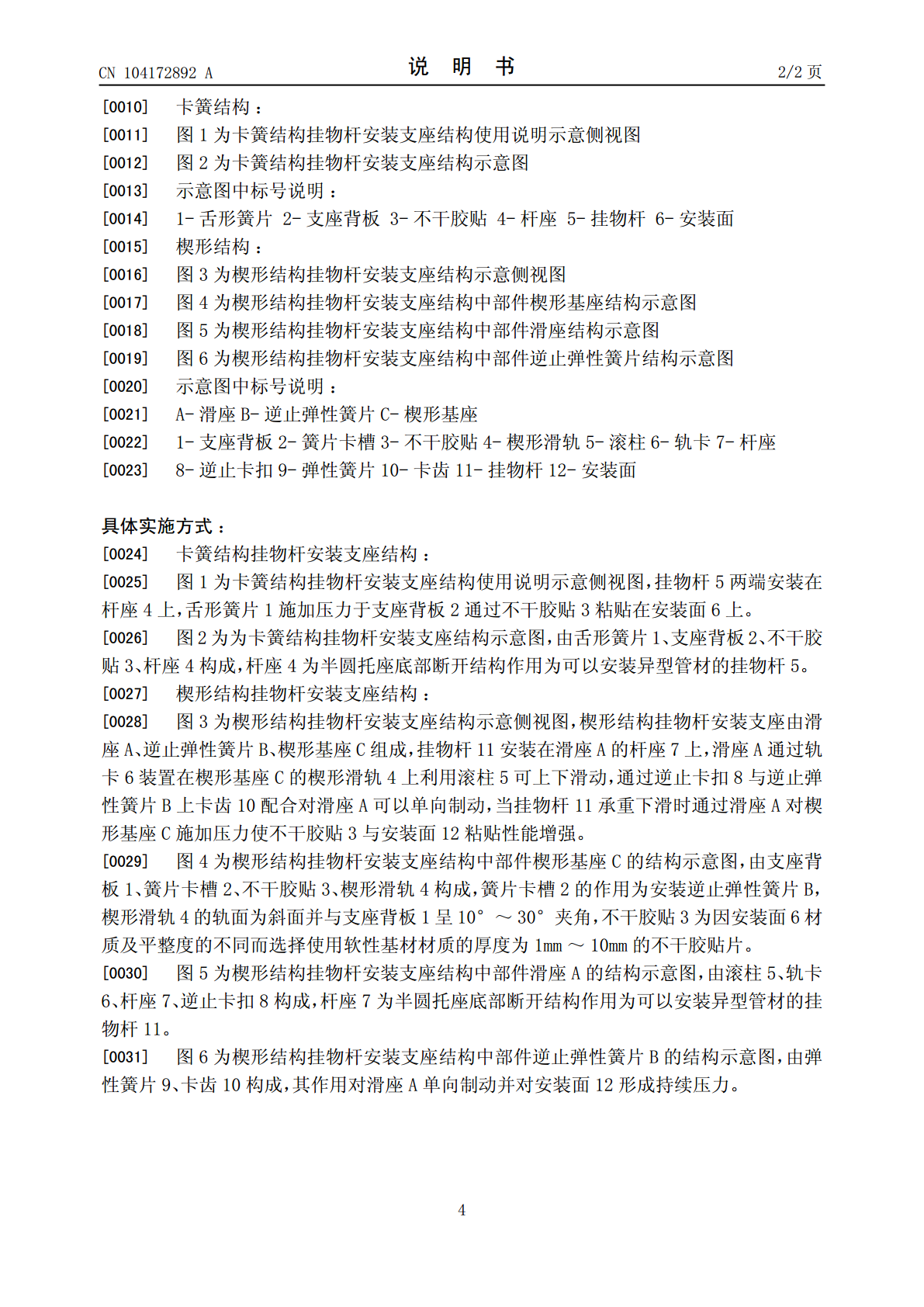

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104172892104172892A(43)申请公布日2014.12.03(21)申请号201310213550.7(22)申请日2013.05.25(71)申请人胡昌强地址725021陕西省安康市汉滨区恒口镇陈家营村1号(72)发明人胡昌强(51)Int.Cl.A47G29/02(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图5页附图5页(54)发明名称挂物杆安装支座(57)摘要本发明公开了两种挂物杆安装支座，支座主体为塑料件或金属冲压焊接件制作，采用具有一定厚度的软性基材不干胶贴片粘贴安装，利用挂物杆自身的支撑力由挂物杆安装支座转化支撑力为施加给安装面压力，压力使安装支座与安装面之间的不干胶贴粘接强度增加，从而达到挂物杆安装目的，该挂物杆安装支座不仅有效的解决了挂物杆安装困难，拆卸不便及对安装面易造成损坏的问题，还具有结构简单，成本低廉，固定牢固，可重复使用并可任意卡通动漫及其它造型兼具美化作用。CN104172892ACN1047289ACN104172892A权利要求书1/1页1.一种挂物杆安装支座，由不干胶贴3、支座背板2、舌形簧片1、杆座4组成，其特征是利用挂物杆5自身具有的支撑力通过挂物杆安装支座转化为对安装面6方向施加压力，压力使不干胶贴3牢固的将挂物杆安装支座粘贴于安装面6上以达到挂物杆安装目的。2.一种挂物杆安装支座，由楔形基座C、滑座A与逆止弹性簧片B组成，其主要特征是利用挂物杆11自身具有的支撑力通过挂物杆安装支座转化为对安装面12方向施加压力，压力使不干胶贴3更为牢固的将挂物杆安装支座粘贴于安装面12上以达到挂物杆11安装目的，滑座A装置在楔形基座C上可上下滑动，并通过逆止弹性簧片B配合对滑座A进行单向制动。3.根据权利要求1、2所述的挂物杆安装支座，其特征是挂物杆安装支座结构主体为金属冲压焊接工艺制作的金属冲压焊接件。4.根据权利要求1、2所述的挂物杆安装支座，其特征是挂物杆安装支座结构主体为注塑工艺制作的注塑件。5.根据权利要求1、2所述的挂物杆安装支座，其特征是不干胶贴3为软性基材材质的，厚度1mm～10mm的不干胶贴片。6.根据权利要求2所述的挂物杆安装支座，其特征是楔形基座C上的楔形滑轨4为楔形，轨面为斜面并与支座背板1呈10°～30°夹角。7.根据权利要求1、2或3或4所述的挂物杆安装支座，其特征是挂物杆安装支座轮廓及形状可任意造型。2CN104172892A说明书1/2页挂物杆安装支座所属技术领域[0001]本发明涉及一种可在两对立平面之间快速简便的安装杆类物体的支座，主要应用于晾衣杆及毛巾杆之类的挂物杆安装的支座。背景技术[0002]目前，挂物杆的安装所使用的安装方法需要专业的工人或工具，且需在安装面之上钻孔装螺丝或用打钉的方法固定挂物杆，这种方法不利于安装面的结构性而且费力，安装以后不易拆除，挂物杆如果以后拆除安装痕迹难以清除，非常影响安装面的美观。安装平面如果为陶瓷，玻璃等易碎平面则上述问题尤为突出。发明内容[0003]为了克服目前挂物杆安装困难.拆卸不便而且对安装面容易造成破坏的问题，本发明提供了两种挂物杆安装支座，支座主体为塑料件或金属冲压焊接件，轮廓及形状可制作成卡通动漫及其它造型，采用具有一定厚度的软性基材不干胶贴片粘贴安装，不干胶贴片的厚度视安装平面光洁度及平整度而定，安装拆卸方便，可让一般家庭主妇及没有专业技能和专用工具的人快速方便的安装和拆卸挂物杆，而且安装和拆卸不会对安装平面造成任何结构性的破坏。[0004]本发明解决其技术问题所采用的技术方案是：利用挂物杆自身的支撑力由挂物杆安装支座转化支撑力为施加给安装面压力，压力使安装支座与安装面之间的不干胶贴粘接强度增加，从而达到挂物杆安装目的。[0005]本发明挂物杆安装支座为两种结构方案：[0006]一种为卡簧结构，卡簧结构利用一舌形簧片的张力在安装支座与安装面之间造成压力，压力使安装支座与安装面之间的不干胶贴粘接强度增加，从而达到挂物杆安装目的，此结构适合挂物杆悬挂较轻物体的使用。[0007]另一种为楔形结构，楔形结构利用楔形基座的楔形滑轨为斜面并与基座背板呈一定角度的夹角，当滑座沿楔形滑轨斜面下移时两相对滑座之间的距离缩小，楔形滑轨对滑座向下的移动形成干涉，装置在楔形基座的逆止卡簧自行卡住滑座上逆止卡扣，防止其向上回弹，在使用中安装支座与安装面之间的压力随着挂物杆自身及悬挂物体重量而改变，随着悬挂物体重量增加不干胶贴粘接强度增加，从而达到挂物杆安装目的，此结构适合挂物杆悬挂较重物体使用。[0008]本发明挂物杆安装支座采用不干胶粘贴与安装平面固定，不需要专业技能和专用工具的人就可以快速方便的安装
