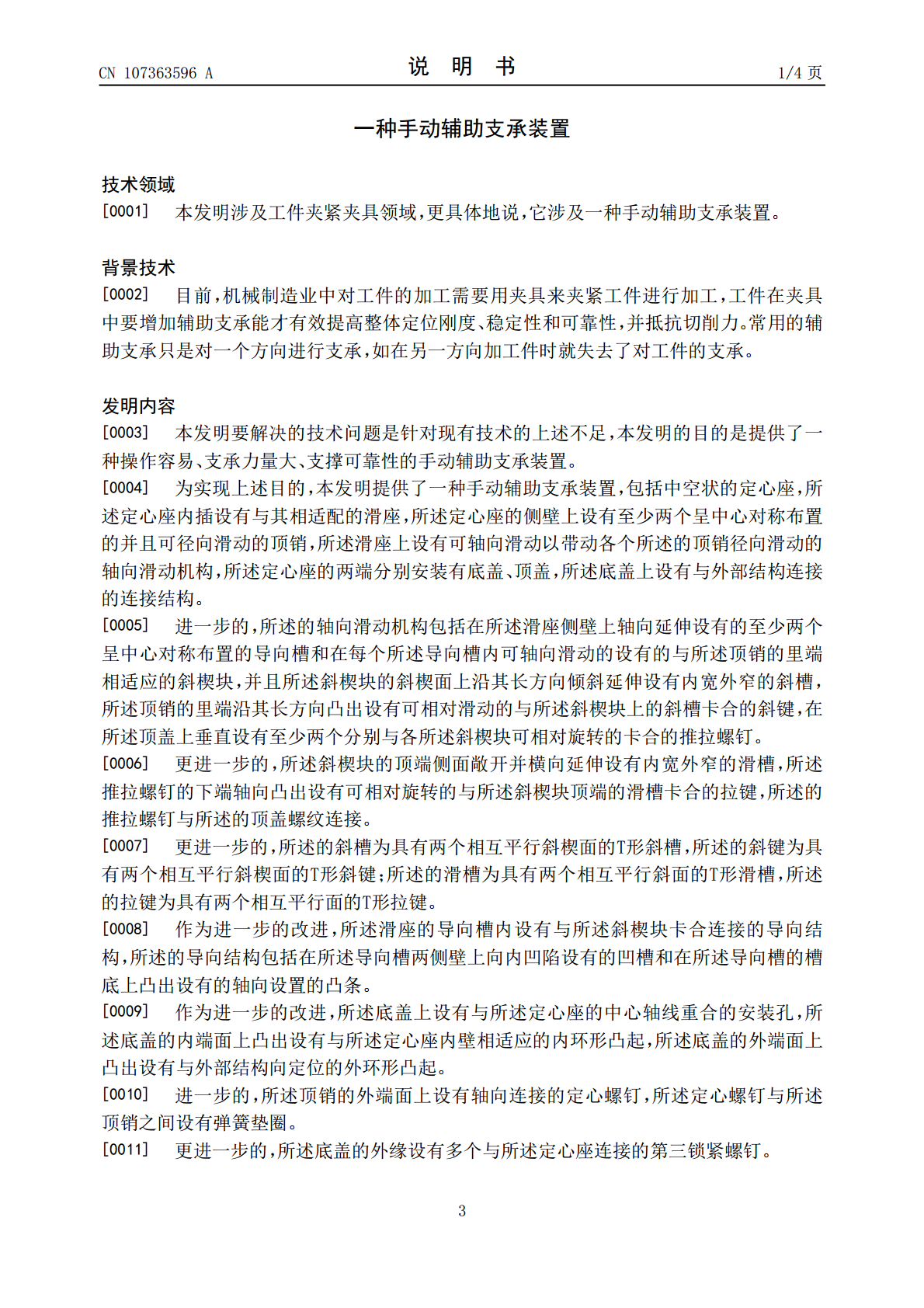

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107363596A(43)申请公布日2017.11.21(21)申请号201710801103.1(22)申请日2017.09.07(71)申请人广西玉柴机器股份有限公司地址537006广西壮族自治区玉林市天桥西路88号(72)发明人宁杰(74)专利代理机构广州市越秀区海心联合专利代理事务所(普通合伙)44295代理人王洪娟(51)Int.Cl.B23Q3/08(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种手动辅助支承装置(57)摘要本发明公开了一种手动辅助支承装置，包括中空状的定心座，所述定心座内插设有与其相适配的滑座，所述定心座的侧壁上设有至少两个呈中心对称布置的并且可径向滑动的顶销，所述滑座上设有可轴向滑动以带动各个所述的顶销径向滑动的轴向滑动机构，所述定心座的两端分别安装有底盖、顶盖，所述底盖上设有与外部结构连接的连接结构。本发明的手动辅助支承装置，对工件进行多个方向分别进行辅助支撑，分别从两个方面消除间隙，从而给予加工件足够的支撑力，提高加工工件刚性。CN107363596ACN107363596A权利要求书1/1页1.一种手动辅助支承装置，包括中空状的定心座(1)，其特征在于，所述定心座(1)内插设有与其相适配的滑座(2)，所述定心座(1)的侧壁上设有至少两个呈中心对称布置的并且可径向滑动的顶销(5)，所述滑座(2)上设有可轴向滑动以带动各个所述的顶销(5)径向滑动的轴向滑动机构，所述定心座(1)的两端分别安装有底盖(6)、顶盖(7)，所述底盖(6)上设有与外部结构连接的连接结构。2.根据权利要求1所述的一种手动辅助支承装置，其特征在于，所述的轴向滑动机构包括在所述滑座(2)侧壁上轴向延伸设有的至少两个呈中心对称布置的导向槽(3)和在每个所述导向槽(3)内可轴向滑动的设有的与所述顶销(5)的里端相适应的斜楔块(4)，并且所述斜楔块(4)的斜楔面上沿其长方向倾斜延伸设有内宽外窄的斜槽(9)，所述顶销(5)的里端沿其长方向凸出设有可相对滑动的与所述斜楔块(4)上的斜槽(9)卡合的斜键(10)，在所述顶盖(7)上垂直设有至少两个分别与各所述斜楔块(4)可相对旋转的卡合的推拉螺钉(8)。3.根据权利要求2所述的一种手动辅助支承装置，其特征在于，所述斜楔块(4)的顶端侧面敞开并横向延伸设有内宽外窄的滑槽(11)，所述推拉螺钉(8)的下端轴向凸出设有可相对旋转的与所述斜楔块(4)顶端的滑槽(11)卡合的拉键(12)，所述的推拉螺钉(8)与所述的顶盖(7)螺纹连接。4.根据权利要求3所述的一种手动辅助支承装置，其特征在于，所述的斜槽(9)为具有两个相互平行斜楔面的T形斜槽(9)，所述的斜键(10)为具有两个相互平行斜楔面的T形斜键(10)；所述的滑槽(11)为具有两个相互平行斜面的T形滑槽(11)，所述的拉键(12)为具有两个相互平行面的T形拉键(12)。5.根据权利要求2所述的一种手动辅助支承装置，其特征在于，所述滑座(2)的导向槽(3)内设有与所述斜楔块(4)卡合连接的导向结构，所述的导向结构包括在所述导向槽(3)两侧壁上向内凹陷设有的凹槽(21)和在所述导向槽(3)的槽底上凸出设有的轴向设置的凸条(22)。6.根据权利要求1-5任意一项中所述的一种手动辅助支承装置，其特征在于，所述底盖(6)上设有与所述定心座(1)的中心轴线重合的安装孔(15)，所述底盖(6)的内端面上凸出设有与所述定心座(1)内壁相适应的内环形凸起(16)，所述底盖(6)的外端面上凸出设有与外部结构向定位的外环形凸起(17)。7.根据权利要求6所述的一种手动辅助支承装置，其特征在于，所述顶销(5)的外端面上设有轴向连接的定心螺钉(13)，所述定心螺钉(13)与所述顶销(5)之间设有弹簧垫圈(14)。8.根据权利要求6所述的一种手动辅助支承装置，其特征在于，所述底盖(6)的外缘设有多个与所述定心座(1)连接的第三锁紧螺钉(20)。9.根据权利要求7或8所述的一种手动辅助支承装置，其特征在于，所述顶盖(6)上设有多个与所述滑座(2)连接的第一锁紧螺钉(18)，在所述顶盖(6)的外缘设有多个与所述定心座(1)连接的第二锁紧螺钉(19)。2CN107363596A说明书1/4页一种手动辅助支承装置技术领域[0001]本发明涉及工件夹紧夹具领域，更具体地说，它涉及一种手动辅助支承装置。背景技术[0002]目前，机械制造业中对工件的加工需要用夹具来夹紧工件进行加工，工件在夹具中要增加辅助支承能才有效提高整体定位刚度、稳定性和可靠性，并抵抗切削力。常用的辅助支承只是对一个方向进行支承，如在另一方向加工件时就失去了对工件的支承。发明内容[0003]本发明要解决的技术问
