一种机械设备用减振装置.pdf

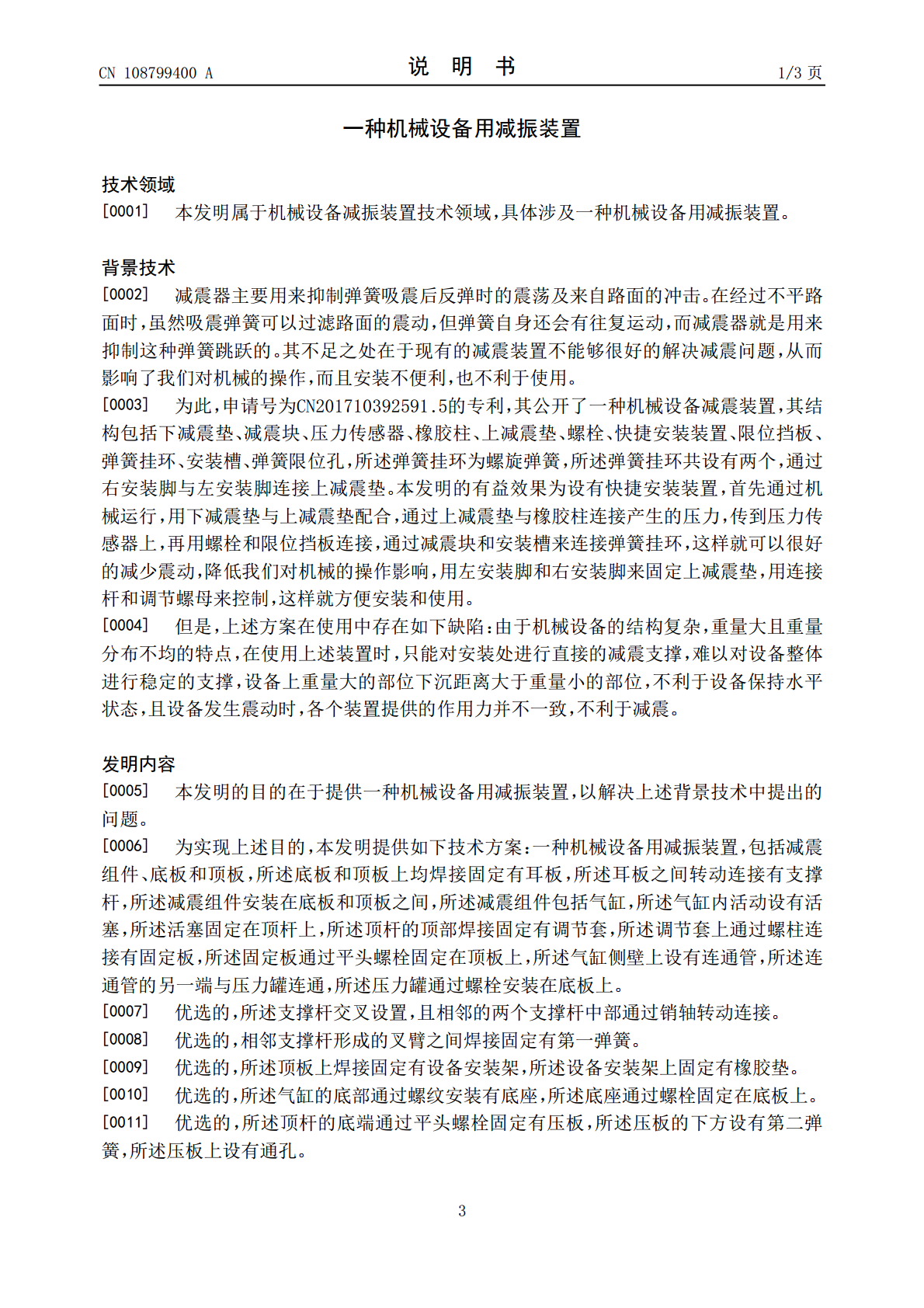

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108799400A(43)申请公布日2018.11.13(21)申请号201810707983.0(22)申请日2018.07.02(71)申请人张阳康地址239200安徽省滁州市来安县水口镇上蔡村曹庄组24号(72)发明人张阳康(51)Int.Cl.F16F15/023(2006.01)F16F15/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种机械设备用减振装置(57)摘要本发明公开了一种机械设备用减振装置，包括减震组件、底板和顶板，所述底板和顶板上均焊接固定有耳板，所述耳板之间转动连接有支撑杆，所述减震组件包括气缸，所述气缸内活动设有活塞，所述活塞固定在顶杆上，所述顶杆的顶部焊接固定有调节套，所述调节套上通过螺柱连接有固定板，所述气缸侧壁上设有连通管，所述连通管的另一端与压力罐连通。本发明通过交叉设置的支撑杆，可以始终保持顶板处于水平，进而保证了设备始终处于水平状态，减震组件通过连通管同时连通于压力罐，可以保证各个减震组件的支撑力相同有效的吸收震动，减震组件的支撑高度可以通过转动螺柱进行调整，有利于保证各个减震组件高度一致，同时提供均匀的支撑力。CN108799400ACN108799400A权利要求书1/1页1.一种机械设备用减振装置，包括减震组件（1）、底板（4）和顶板（8），其特征在于：所述底板（4）和顶板（8）上均焊接固定有耳板（5），所述耳板（5）之间转动连接有支撑杆（6），所述减震组件（1）安装在底板（4）和顶板（8）之间，所述减震组件（1）包括气缸（104），所述气缸（104）内活动设有活塞（105），所述活塞（105）固定在顶杆（109）上，所述顶杆（109）的顶部焊接固定有调节套（102），所述调节套（102）上通过螺柱（110）连接有固定板（101），所述固定板（101）通过平头螺栓固定在顶板（8）上，所述气缸（104）侧壁上设有连通管（2），所述连通管（2）的另一端与压力罐（3）连通，所述压力罐（3）通过螺栓安装在底板（4）上。2.根据权利要求1所述的一种机械设备用减振装置，其特征在于：所述支撑杆（6）交叉设置，且相邻的两个支撑杆（6）中部通过销轴（10）转动连接。3.根据权利要求1所述的一种机械设备用减振装置，其特征在于：相邻支撑杆（6）形成的叉臂之间焊接固定有第一弹簧（7）。4.根据权利要求1所述的一种机械设备用减振装置，其特征在于：所述顶板（8）上焊接固定有设备安装架（9），所述设备安装架（9）上固定有橡胶垫。5.根据权利要求1所述的一种机械设备用减振装置，其特征在于：所述气缸（104）的底部通过螺纹安装有底座（106），所述底座（106）通过螺栓固定在底板（4）上。6.根据权利要求1所述的一种机械设备用减振装置，其特征在于：所述顶杆（109）的底端通过平头螺栓固定有压板（108），所述压板（108）的下方设有第二弹簧（107），所述压板（108）上设有通孔（111）。7.根据权利要求1所述的一种机械设备用减振装置，其特征在于：所述气缸（104）顶部与顶杆（109）相接处以及活塞（105）的外周上均固定有硅橡胶密封圈。8.根据权利要求1所述的一种机械设备用减振装置，其特征在于：所述螺柱（110）通过螺纹安装在调节套（102）内，所述调节套（102）的底部固定有橡胶垫圈（103）。9.根据权利要求1所述的一种机械设备用减振装置，其特征在于：所述压力罐（3）上还设有充气口（301）和排气口（302）。2CN108799400A说明书1/3页一种机械设备用减振装置技术领域[0001]本发明属于机械设备减振装置技术领域，具体涉及一种机械设备用减振装置。背景技术[0002]减震器主要用来抑制弹簧吸震后反弹时的震荡及来自路面的冲击。在经过不平路面时，虽然吸震弹簧可以过滤路面的震动，但弹簧自身还会有往复运动，而减震器就是用来抑制这种弹簧跳跃的。其不足之处在于现有的减震装置不能够很好的解决减震问题，从而影响了我们对机械的操作，而且安装不便利，也不利于使用。[0003]为此，申请号为CN201710392591.5的专利，其公开了一种机械设备减震装置，其结构包括下减震垫、减震块、压力传感器、橡胶柱、上减震垫、螺栓、快捷安装装置、限位挡板、弹簧挂环、安装槽、弹簧限位孔，所述弹簧挂环为螺旋弹簧，所述弹簧挂环共设有两个，通过右安装脚与左安装脚连接上减震垫。本发明的有益效果为设有快捷安装装置，首先通过机械运行，用下减震垫与上减震垫配合，通过上减震垫与橡胶柱连接产生的压力，传到压力传感器上，再用螺栓和限位挡板连接，通过减震块和安装槽来连接弹簧挂环，这样就可以很好的减少震动，降低我们对机械的操作影响，用左安装脚和右安
