一种3D打印中用于支撑打印件的支撑件.pdf

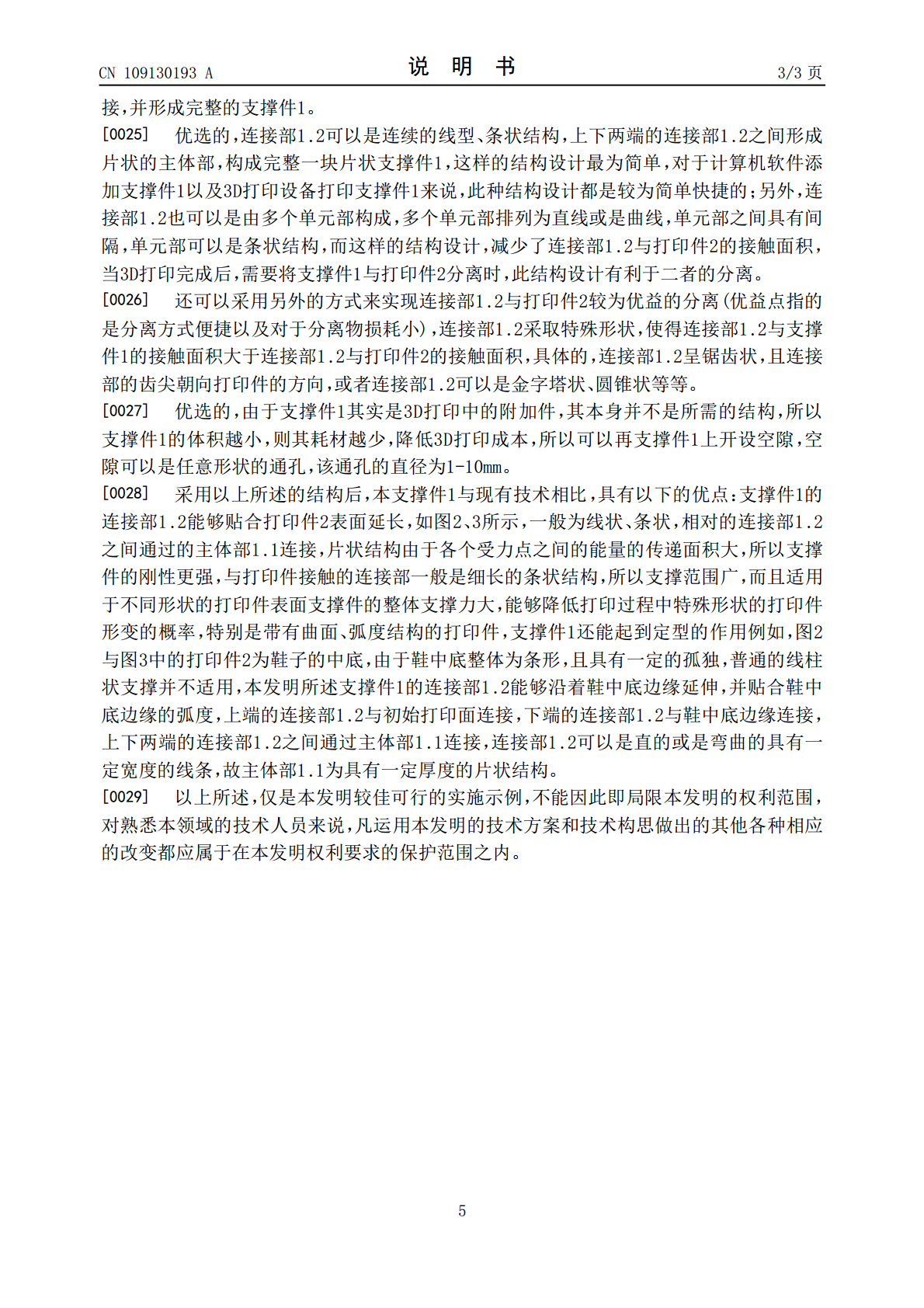

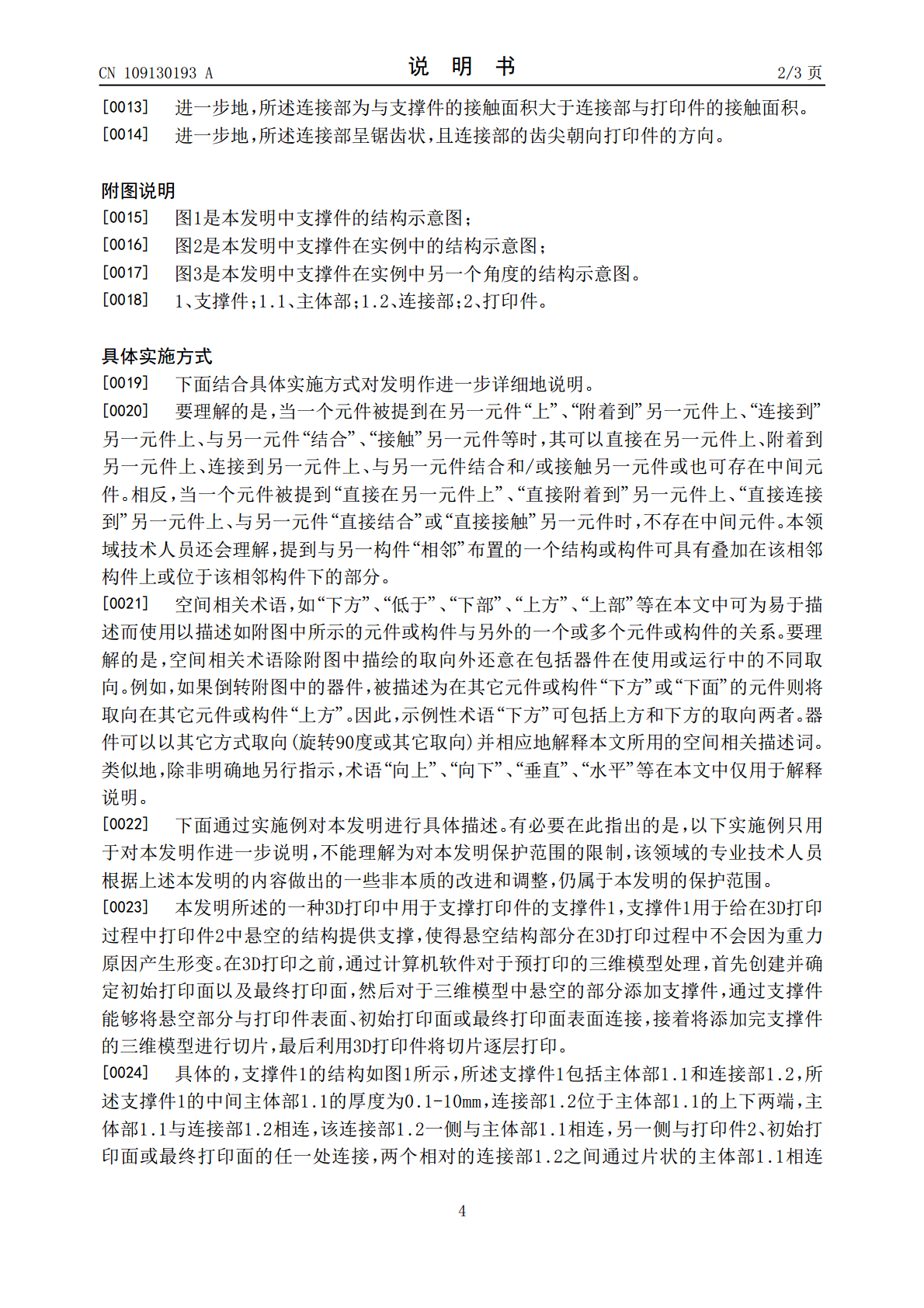

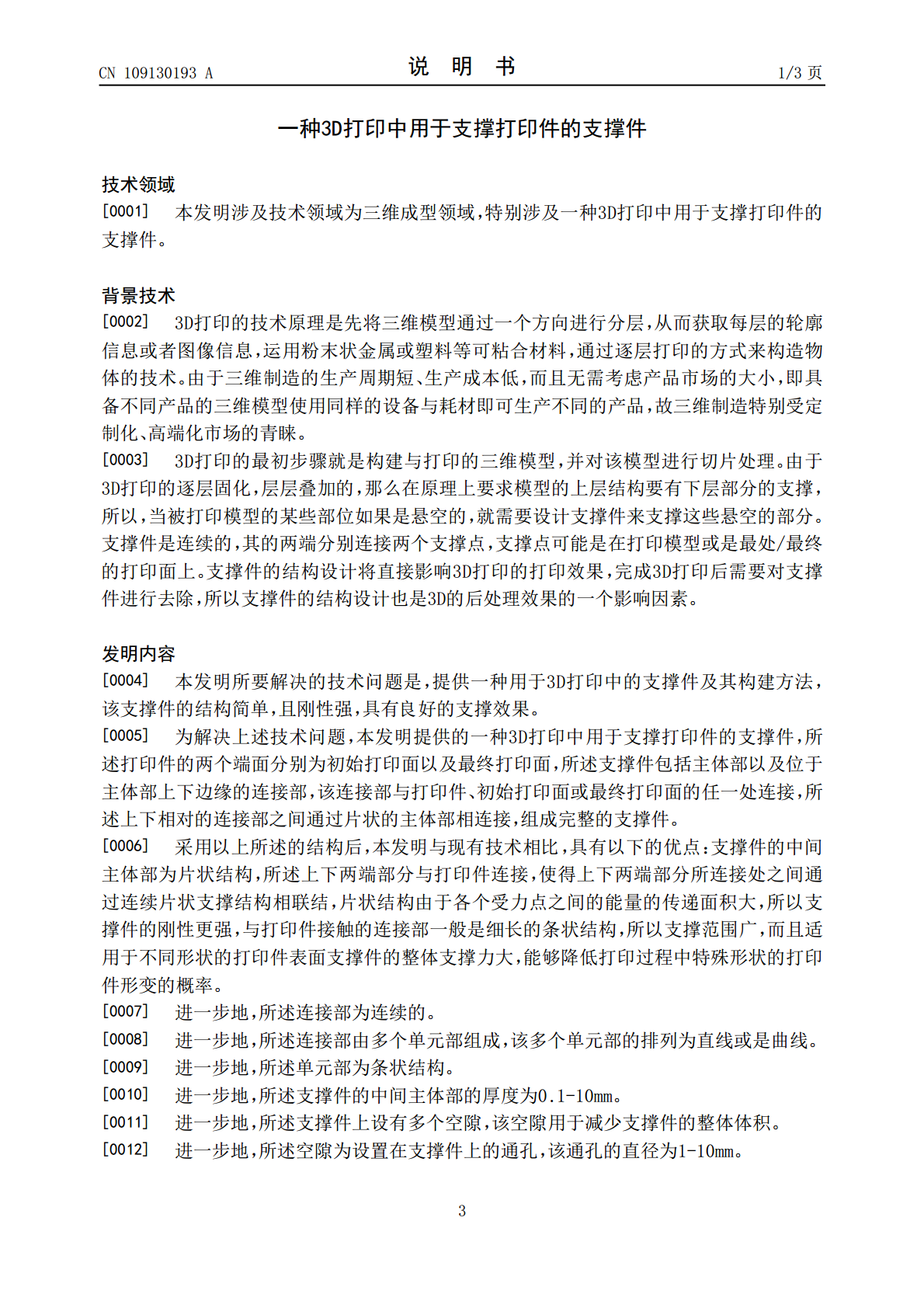

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109130193A(43)申请公布日2019.01.04(21)申请号201811107490.X(22)申请日2018.09.21(71)申请人宁波市石生科技有限公司地址315100浙江省宁波市高新区沧海路189弄2号10号楼A5(72)发明人车弘毅姚志锋(51)Int.Cl.B29C64/40(2017.01)B33Y40/00(2015.01)权利要求书1页说明书3页附图2页(54)发明名称一种3D打印中用于支撑打印件的支撑件(57)摘要本发明公开了一种3D打印中用于支撑打印件的支撑件，所述打印件的两个端面分别为初始打印面以及最终打印面，所述支撑件包括主体部以及位于主体部上下边缘的连接部，该连接部与打印件、初始打印面或最终打印面的任一处连接，且上下两端的连接部之间通过片状的主体部相连接，并形成完整的支撑件，片状结构的主体部由于各个受力点之间的能量的传递面积大，所以支撑件的刚性更强，与打印件接触的连接部一般是细长的条状结构，所以支撑范围广，而且适用于不同形状的打印件表面支撑件的整体支撑力大，能够降低打印过程中特殊形状的打印件形变的概率。CN109130193ACN109130193A权利要求书1/1页1.一种3D打印中用于支撑打印件的支撑件，所述打印件的两个端面分别为初始打印面以及最终打印面，其特征在于，所述支撑件包括主体部以及位于主体部上下边缘的连接部，该连接部与打印件、初始打印面或最终打印面的任一处连接，所述上下相对的连接部之间通过片状的主体部相连接，组成完整的支撑件。2.根据权利要求1所述的一种3D打印中用于支撑打印件的支撑件，其特征在于，所述连接部为连续的。3.根据权利要求1所述的一种3D打印中用于支撑打印件的支撑件，其特征在于，所述连接部由多个单元部组成，该多个单元部的排列为直线或是曲线。4.根据权利要求3所述的一种3D打印中用于支撑打印件的支撑件，其特征在于，所述单元部为条状结构。5.根据权利要求1所述的一种3D打印中用于支撑打印件的支撑件，其特征在于，所述支撑件的中间主体部的厚度为0.1-10mm。6.根据权利要求1所述的一种3D打印中用于支撑打印件的支撑件，其特征在于，所述支撑件上设有多个空隙，该空隙用于减少支撑件的整体体积。7.根据权利要求6所述的一种3D打印中用于支撑打印件的支撑件，其特征在于，所述空隙为设置在支撑件上的通孔，该通孔的直径为1-10mm。8.根据权利要求1所述的一种3D打印中用于支撑打印件的支撑件，其特征在于，所述连接部为与支撑件的接触面积大于连接部与打印件的接触面积。9.根据权利要求8所述的一种3D打印中用于支撑打印件的支撑件，其特征在于，所述连接部呈锯齿状，且连接部的齿尖朝向打印件的方向。2CN109130193A说明书1/3页一种3D打印中用于支撑打印件的支撑件技术领域[0001]本发明涉及技术领域为三维成型领域，特别涉及一种3D打印中用于支撑打印件的支撑件。背景技术[0002]3D打印的技术原理是先将三维模型通过一个方向进行分层，从而获取每层的轮廓信息或者图像信息，运用粉末状金属或塑料等可粘合材料，通过逐层打印的方式来构造物体的技术。由于三维制造的生产周期短、生产成本低，而且无需考虑产品市场的大小，即具备不同产品的三维模型使用同样的设备与耗材即可生产不同的产品，故三维制造特别受定制化、高端化市场的青睐。[0003]3D打印的最初步骤就是构建与打印的三维模型，并对该模型进行切片处理。由于3D打印的逐层固化，层层叠加的，那么在原理上要求模型的上层结构要有下层部分的支撑，所以，当被打印模型的某些部位如果是悬空的，就需要设计支撑件来支撑这些悬空的部分。支撑件是连续的，其的两端分别连接两个支撑点，支撑点可能是在打印模型或是最处/最终的打印面上。支撑件的结构设计将直接影响3D打印的打印效果，完成3D打印后需要对支撑件进行去除，所以支撑件的结构设计也是3D的后处理效果的一个影响因素。发明内容[0004]本发明所要解决的技术问题是，提供一种用于3D打印中的支撑件及其构建方法，该支撑件的结构简单，且刚性强，具有良好的支撑效果。[0005]为解决上述技术问题，本发明提供的一种3D打印中用于支撑打印件的支撑件，所述打印件的两个端面分别为初始打印面以及最终打印面，所述支撑件包括主体部以及位于主体部上下边缘的连接部，该连接部与打印件、初始打印面或最终打印面的任一处连接，所述上下相对的连接部之间通过片状的主体部相连接，组成完整的支撑件。[0006]采用以上所述的结构后，本发明与现有技术相比，具有以下的优点：支撑件的中间主体部为片状结构，所述上下两端部分与打印件连接，使得上下两端部分所连接处之间通过连续片状支撑结构相联结，片状结构
