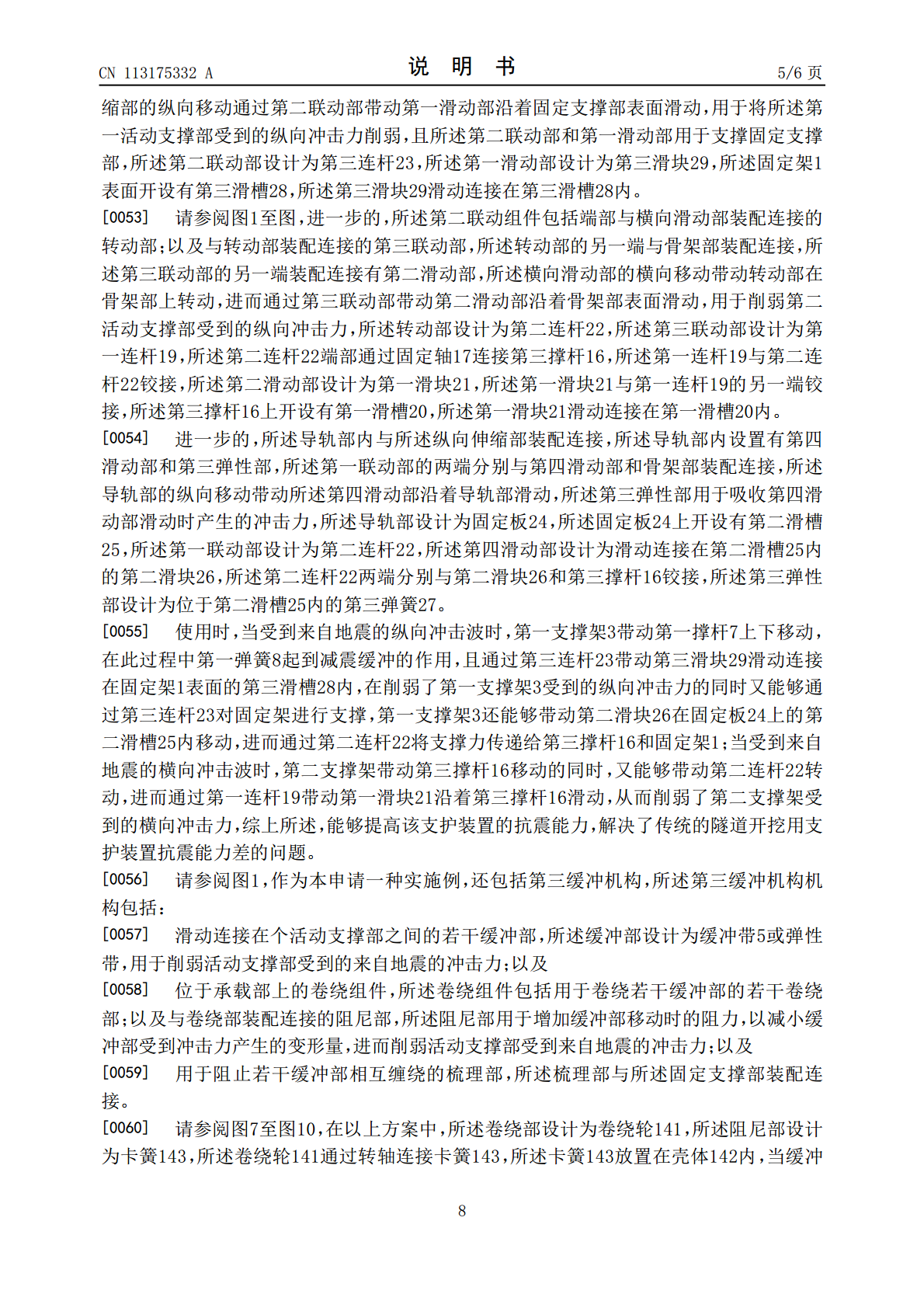

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113175332A(43)申请公布日2021.07.27(21)申请号202110623926.6(22)申请日2021.06.04(71)申请人中交一公局集团有限公司地址100020北京市朝阳区管庄周家井(72)发明人王强王国靖纪鸿朋高飞刘帆杨武超(74)专利代理机构北京壹川鸣知识产权代理事务所(特殊普通合伙)11765代理人吕生森(51)Int.Cl.E21D11/00(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种隧道开挖用支护装置(57)摘要本发明实施例公开了一种隧道开挖用支护装置，涉及隧道支撑设备领域，主要是为了解决现有隧道开挖用支护装置存在抗震能力差的问题，包括活动支撑部和固定支撑部，所述固定支撑架内设置有主体部，还包括第一缓冲机构、第二缓冲机构和第三联动组件，活动支撑部通过纵向活动部的纵向移动带动第一联动组件沿着固定支撑部表面滑动，能够削弱活动支撑部受到的来自地震的纵向冲击力，导轨部能够带动联动部一端沿着导轨部横向移动，能够将活动支撑部受到的纵向冲击力通过第一联动部转化为对固定支撑部的横向支撑力，横向活动部通过横向活动部的横向移动带动第二联动组件转动和沿着主体部滑动，能够削弱活动支撑部受到的来自地震的横向冲击力。CN113175332ACN113175332A权利要求书1/2页1.一种隧道开挖用支护装置，包括活动支撑部和固定支撑部，所述固定支撑架内设置有主体部，其特征在于，还包括：第一缓冲机构；所述第一缓冲机构包括位于活动支撑部和主体部之间的纵向活动部；以及位于纵向活动部上的第一联动组件，所述活动支撑部受到的来自地震的纵向冲击力通过纵向活动部的纵向移动带动第一联动组件沿着固定支撑部表面滑动，用于削弱活动支撑部受到的来自地震的纵向冲击力；以及第二缓冲机构，所述第二缓冲机构包括与活动支撑架装配连接的横向活动部；以及位于横向活动部和主体部之间的第二联动组件；所述横向活动部受到的来自地震的横向冲击力通过横向活动部的横向移动带动第二联动组件转动和沿着主体部滑动，用于削弱活动支撑部受到的来自地震的横向冲击力；以及第三联动组件，所述第三联动组件包括位于纵向活动部上的导轨部；以及位于导轨部和主体部之间的第一联动部，所述导轨部跟随纵向活动部的纵向移动用于带动联动部一端沿着导轨部横向移动，用于将活动支撑部受到的纵向冲击力通过第一联动部转化为对固定支撑部的横向支撑力。2.根据权利要求1所述的通过一种隧道开挖用支护装置，其特征在于，所述活动支撑部的数量为若干个，且所述若干个活动支撑部均通过若干个伸缩部连接固定支撑部，所述若干个活动支撑部包括与第一缓冲机构装配连接的第一活动支撑部；以及与第二缓冲机构装配连接的第二活动支撑部。3.根据权利要求1所述的一种隧道开挖用支护装置，其特征在于，所述主体部包括：承载部，所述固定支撑部位于承载部上；以及骨架部，所述骨架部位于固定支撑部和承载部之间，用于横向支撑固定支撑部，且所述第二联动组件与所述骨架部装配连接；以及位于承载部上的移动组件。4.根据权利要求3所述的一种隧道开挖用支护装置，其特征在于，所述纵向活动部包括位于骨架部和第一活动支撑部之间的纵向伸缩部；以及套设在纵向伸缩部上的第一弹性部。5.根据权利要求3所述的一种隧道开挖用支护装置，其特征在于，所述横向活动部包括与第二活动支撑部装配连接的横向滑动部；以及套设在横向滑动部上的第二弹性部，所述横向滑动部与固定支撑部滑动连接。6.根据权利要求4所述的一种隧道开挖用支护装置，其特征在于，所述第一联动组件包括端部与纵向伸缩部或导轨部装配连接的第二联动部；以及与第二联动部的另一端装配连接的第一滑动部，所述纵向伸缩部的纵向移动通过第二联动部带动第一滑动部沿着固定支撑部表面滑动，用于将所述第一活动支撑部受到的纵向冲击力削弱，且所述第二联动部和第一滑动部用于支撑固定支撑部。7.根据权利要求5所述的一种隧道开挖用支护装置，其特征在于，所述第二联动组件包括端部与横向滑动部装配连接的转动部；以及与转动部装配连接的第三联动部，所述转动部的另一端与骨架部装配连接，所述第三联动部的另一端装配连接有第二滑动部，所述横向滑动部的横向移动带动转动部在骨架部上转动，进而通过第三联动部带动第二滑动部沿着骨架部表面滑动，用于削弱第二活动支撑部受到的纵向冲击力。2CN113175332A权利要求书2/2页8.根据权利要求6所述的一种隧道开挖用支护装置，其特征在于，所述导轨部内与所述纵向伸缩部装配连接，所述导轨部内设置有第四滑动部和第三弹性部，所述第一联动部的两端分别与第四滑动部和骨架部装配连接，所述导轨部的纵向移动带动所述第四滑动部沿着导轨部滑动，所述第三弹性部用于吸收第四滑动部滑动时产生
