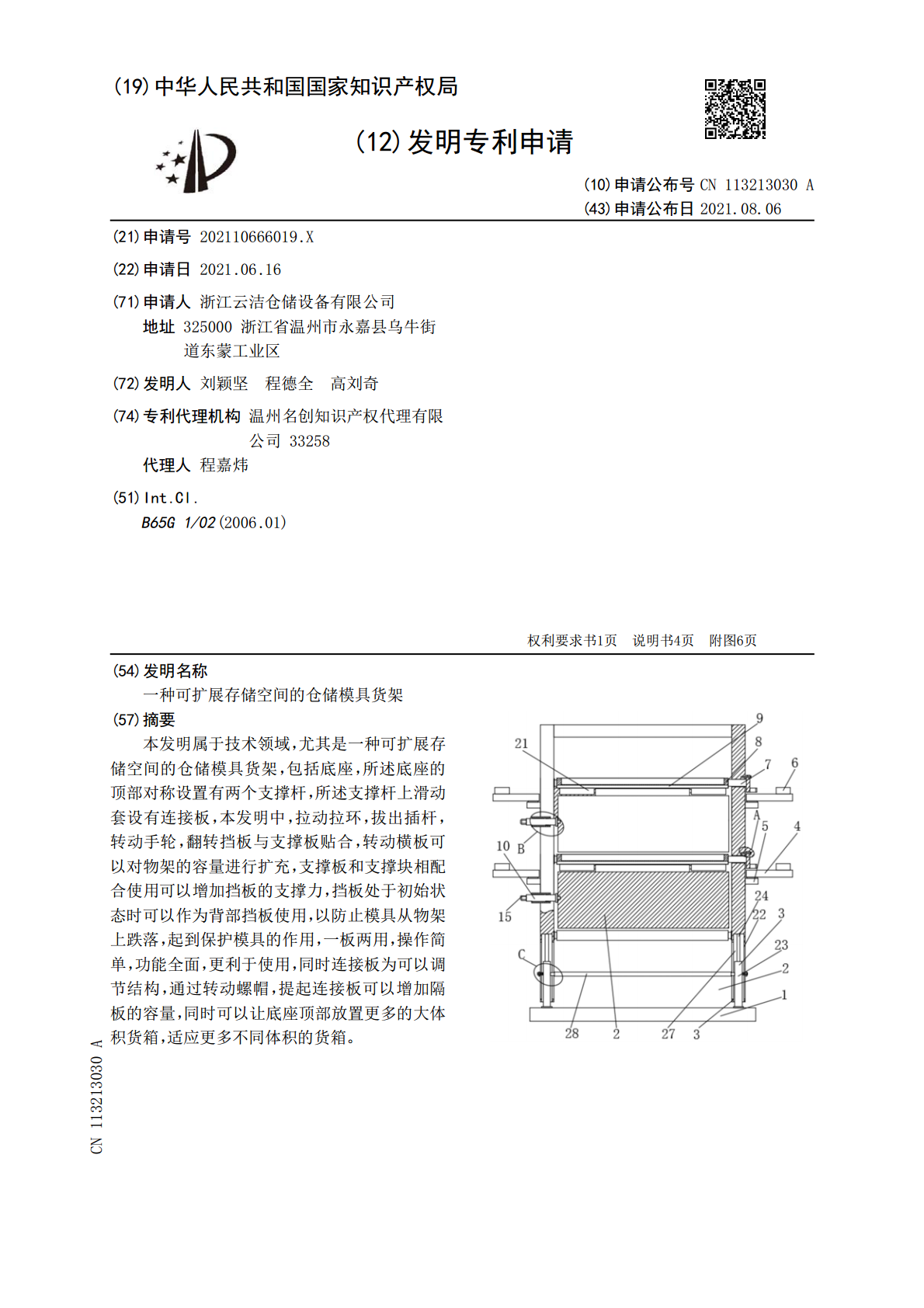

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113213030A(43)申请公布日2021.08.06(21)申请号202110666019.X(22)申请日2021.06.16(71)申请人浙江云洁仓储设备有限公司地址325000浙江省温州市永嘉县乌牛街道东蒙工业区(72)发明人刘颖坚程德全高刘奇(74)专利代理机构温州名创知识产权代理有限公司33258代理人程嘉炜(51)Int.Cl.B65G1/02(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种可扩展存储空间的仓储模具货架(57)摘要本发明属于技术领域，尤其是一种可扩展存储空间的仓储模具货架，包括底座，所述底座的顶部对称设置有两个支撑杆，所述支撑杆上滑动套设有连接板，本发明中，拉动拉环，拔出插杆，转动手轮，翻转挡板与支撑板贴合，转动横板可以对物架的容量进行扩充，支撑板和支撑块相配合使用可以增加挡板的支撑力，挡板处于初始状态时可以作为背部挡板使用，以防止模具从物架上跌落，起到保护模具的作用，一板两用，操作简单，功能全面，更利于使用，同时连接板为可以调节结构，通过转动螺帽，提起连接板可以增加隔板的容量，同时可以让底座顶部放置更多的大体积货箱，适应更多不同体积的货箱。CN113213030ACN113213030A权利要求书1/1页1.一种可扩展存储空间的仓储模具货架，包括底座(1)，其特征在于，所述底座(1)的顶部对称设置有两个支撑杆(23)，所述支撑杆(23)上滑动套设有连接板(3)，所述支撑杆(23)设置有用于固定连接板(3)的制动结构，两个所述连接板(3)的一侧均转动连接有多个连接轴(7)，位于同一水平的两个所述连接轴(7)之间固定连接有同一个物架(8)，所述物架(8)的底部设置有用于扩充物架(8)容量的扩充组件，所述连接板(3)的一侧设置有用于对物架(8)进行支撑的支撑结构。2.根据权利要求1所述的一种可扩展存储空间的仓储模具货架，其特征在于，所述扩充组件包括固定连接在物架(8)底部的铰链(21)，所述铰链(21)固定连接有挡板(2)，所述物架(8)的一侧固定连接有支撑板(9)，所述连接板(3)的一侧设置有多组对挡板(2)进行固定的固定组件。3.根据权利要求1所述的一种可扩展存储空间的仓储模具货架，其特征在于，所述支撑结构包括固定连接在连接板(3)一侧的多个安装板(5)，所述安装板(5)的顶部转动连接有横板(4)，所述横板(4)的顶部固定连接有支撑块(6)。4.根据权利要求2所述的一种可扩展存储空间的仓储模具货架，其特征在于，所述固定组件包括固定连接在连接板(3)一侧的安装座(16)，所述安装座(16)的内部开设有安装槽(17)，所述安装槽(17)贯穿滑动连接有滑动杆(10)，所述滑动杆(10)靠近挡板(2)的一侧固定连接有竖板(18)，所述竖板(18)的一侧固定连接有磨砂固定杆(20)，所述挡板(2)靠近磨砂固定杆(20)一侧开设有与磨砂固定杆(20)相插接的磨砂固定孔(19)。5.根据权利要求1所述的一种可扩展存储空间的仓储模具货架，其特征在于，所述制动结构包括开设在连接板(3)上的通槽(27)，所述通槽(27)和支撑杆(23)滑动连接，所述通槽(27)的两侧对称设置有两个滑动槽(22)，所述支撑杆(23)的一侧固定连接有螺杆(25)，所述螺杆(25)贯穿滑动槽(22)延伸至连接板(3)的外侧并螺纹套设有螺帽(26)，所述通槽(27)的顶部固定连接有与支撑杆(23)滑动套设连接的导向杆(24)。6.根据权利要求4所述的一种可扩展存储空间的仓储模具货架，其特征在于，所述滑动杆(10)远离挡板(2)的一侧固定连接有拉环(15)。7.根据权利要求1所述的一种可扩展存储空间的仓储模具货架，其特征在于，远离滑动杆(10)的所述连接轴(7)的一端贯穿对应连接板(3)的一侧并固定连接有手轮(14)，所述手轮(14)的一侧开设有连接孔(13)，所述连接孔(13)内滑动贯穿连接有插杆(12)，所述连接板(3)的一侧开设有两个与插杆(12)相对应的插孔(11)。8.根据权利要求5所述的一种可扩展存储空间的仓储模具货架，其特征在于，两个所述支撑杆(23)相互靠近的一侧均固定连接有横杆，两个所述横杆的一端贯穿滑动槽(22)延伸至连接板(3)的内侧并固定连接有同一个隔板(28)。2CN113213030A说明书1/4页一种可扩展存储空间的仓储模具货架技术领域[0001]本发明涉及仓储技术领域，尤其涉及一种可扩展存储空间的仓储模具货架。背景技术[0002]传统仓储是指利用仓库对各类物资及其相关设施设备进行物品的入库、储存、出库的活动，现代仓储是指在传统仓储的基础上增加库内加工、分拣、库内包装等环节，仓储是生产制造与商品流通的重要环节之
