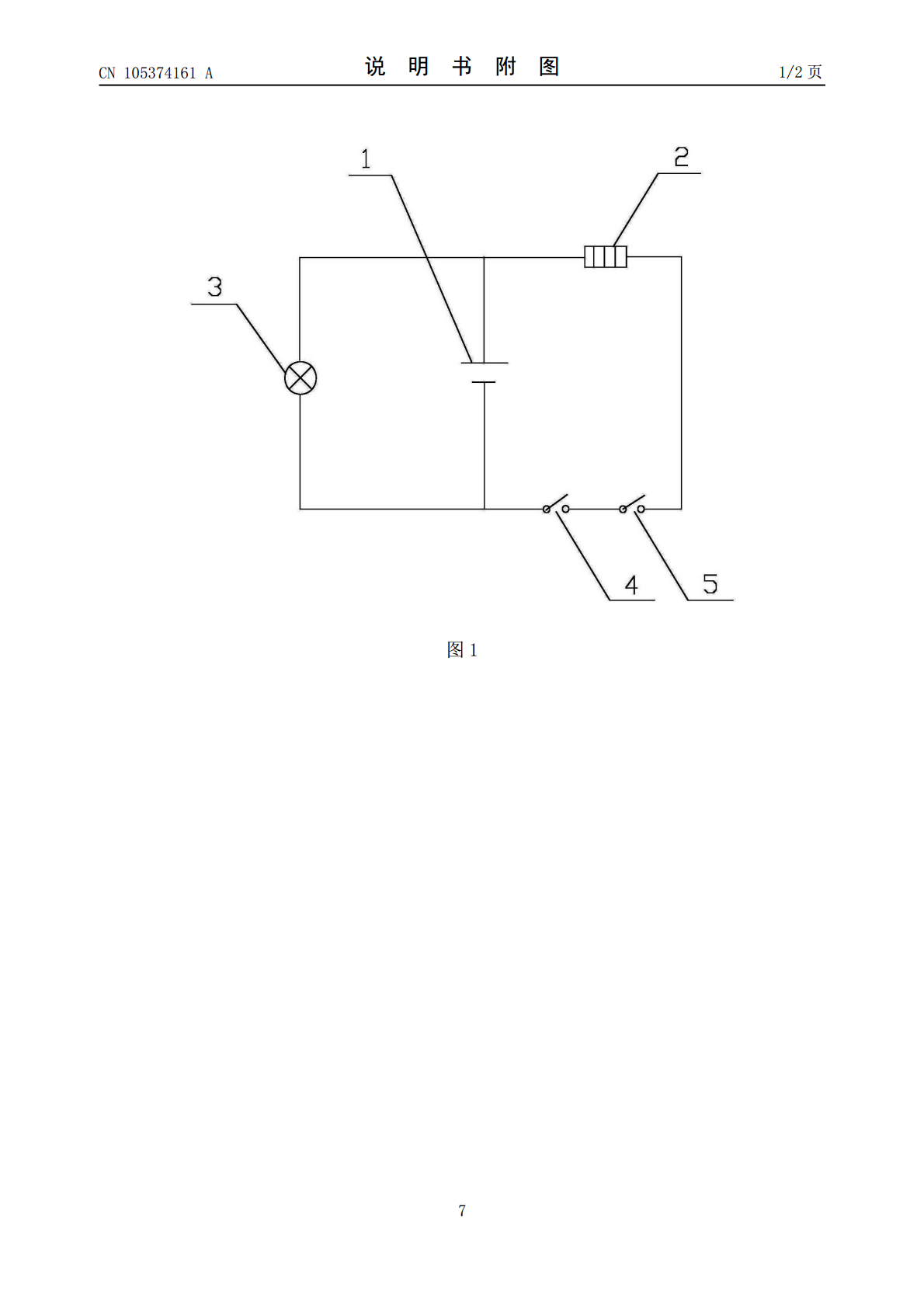

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105374161A(43)申请公布日2016.03.02(21)申请号201510943043.8(22)申请日2015.12.16(71)申请人华北冶建工程建设有限公司地址056002河北省邯郸市丛台区光明北大街12号申请人中国华冶科工集团有限公司(72)发明人毕雷(74)专利代理机构北京鸿元知识产权代理有限公司11327代理人袁文婷陈英俊(51)Int.Cl.G08B21/02(2006.01)权利要求书1页说明书4页附图2页(54)发明名称倾斜报警装置及其报警方法(57)摘要本发明提供一种倾斜报警装置及其报警方法，其中的装置包括电源、与电源连接的报警器以及微控开关和行程开关；其中，行程开关包括支撑架、控距横杆、固定在控距横杆一端的拉簧、固定在控距横杆另一端的防风环和悬设在防风环内的线坠；控距横杆活动固定在待检测的支撑架上，线坠吊挂在支撑体系上，线坠下压防风环并通过控距横杆拉伸拉簧，从而通过控距横杆触动微控开关，并启动报警器。利用上述发明能够持续有效地对支撑体系的倾斜进行预警报警提醒，操作简单、成本低廉。CN105374161ACN105374161A权利要求书1/1页1.一种倾斜报警装置，包括电源、与所述电源连接的报警器以及微控开关和行程开关；其中，所述行程开关包括支撑架、控距横杆、固定在所述控距横杆一端的拉簧、固定在所述控距横杆另一端的防风环和悬设在所述防风环内的线坠；所述控距横杆活动固定在所述支撑架上，所述线坠吊挂在待检测的支撑体系上，所述线坠下压所述防风环并通过所述控距横杆拉伸所述拉簧，从而通过所述控距横杆触动所述微控开关，并启动所述报警器。2.如权利要求1所述的倾斜报警装置，其中，还包括间距指示标；所述间距指示标用于读取所述防风环的下压行程，所述支撑体系的倾斜量与所述防风环的下压行程相对应。3.如权利要求1所述的倾斜报警装置，其中，在所述控距横杆上设置有至少两个固定孔；所述固定孔用于调整所述报警器进行预警报警时所述控距横杆的行程。4.如权利要求1所述的倾斜报警装置，其中，还包括底板；所述支撑架固定在所述底板上，所述控距横杆通过相适配的螺母和螺母活动固定在所述支撑架上；所述拉簧的一端固定在所述控距横杆上，所述拉簧的另一端固定在所述底板上，并且，在所述拉簧自由状态时，所述控距横杆呈水平状态。5.如权利要求1所述的倾斜报警装置，其中，在所述控距横杆远离所述防风环的一端设置有绝缘套或者绝缘胶布，通过所述绝缘套或者绝缘胶布触动所述微控开关。6.如权利要求1所述的倾斜报警装置，其中，所述报警器为讯响器、蜂鸣器或者消防警铃。7.如权利要求1所述的倾斜报警装置，其中，还包括与所述电源连接的电源指示灯；所述电源指示灯用于通电指示以及夜间作业指示。8.如权利要求1所述的倾斜报警装置，其中，所述支撑体系为顶板、梁、模板或者钢骨架。9.一种倾斜报警方法，利用如权利要求1至8任一项所述倾斜报警装置对支撑体系的倾斜进行预警报警，所述方法包括：将线坠吊挂在待检测的支撑体系的压力集中处，在浇筑混凝土的过程中所述支撑体系承载压力发生形变；吊挂在所述支撑体系处的线坠向下移动，并下压固定在控距横杆一端的防风环，所述控距横杆的另一端向上翘起并拉伸拉簧，所述控距横杆翘起的一端触动微控开关，联通电源与报警器，并通过所述报警器进行预警报警提醒。10.如权利要求9所述的倾斜报警方法，其中，在所述控距横杆翘起的一端触动微控开关的过程中，通过调整所述控距横杆固定在支撑架上的位置，控制所述控距横杆触动所述微控开关时的行程。2CN105374161A说明书1/4页倾斜报警装置及其报警方法技术领域[0001]本发明涉及建筑施工技术领域，更为具体地，涉及一种倾斜报警装置及其报警方法。背景技术[0002]随着人们物质生活水平的提高，保障人们物质需求的基础产业建筑在社会生产建设中发挥的作用越来越重要，相应地，对其施工过程中质量和安全性的要求也越来越高。[0003]目前，在建筑施工过程中，模板坍塌事故一直频繁发生，在模板支撑完毕后，浇筑混凝土时，模板等支撑体系承载压力，在混凝土浇筑时间过长时，容易导致支撑体系的坍塌，从而对施工人员的人生安全造成威胁。[0004]传统的防止模板质量事故的做法，仅通过安排工人“看模”实现，对“看模”工人的经验和责任心均具有较高的要求，此外，长时间浇筑混凝土对“看模”工人的精力以及耐心也存在很大的考验。另外，人的肉眼对支撑体系的很多细微变形根本无法察觉，造成支撑体系坍塌事故的频发，从而导致施工人员伤亡以及财产损失等。[0005]因此，在建筑物的施工过程中，对支撑体系倾斜的预防和控制是非常重要的一个环节，对其检测的准确度会直接影响建筑结构施工的质量和安全。发明内容[0006
