用于逆作法建筑物的全包防水构造结构及其施工方法.pdf

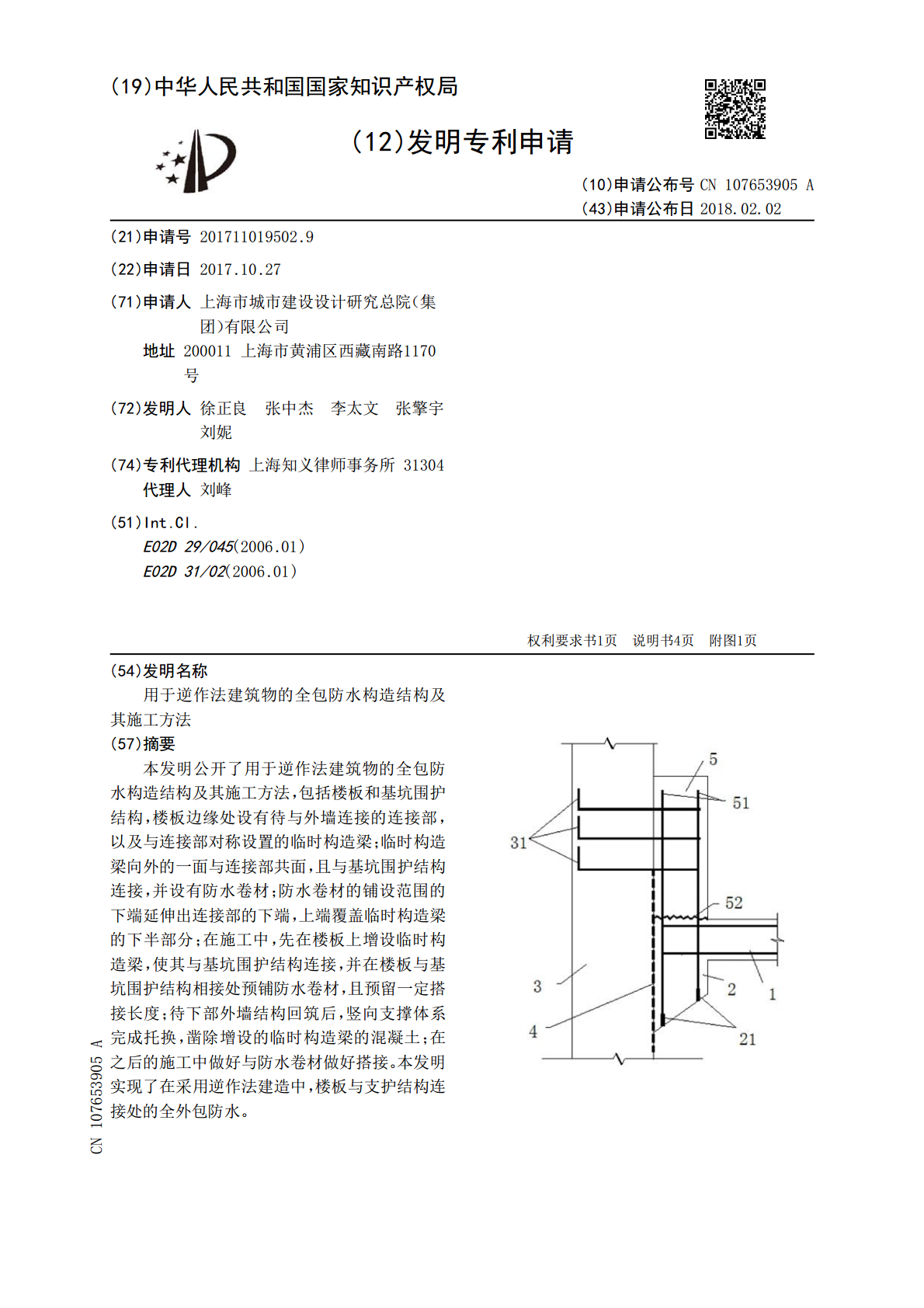

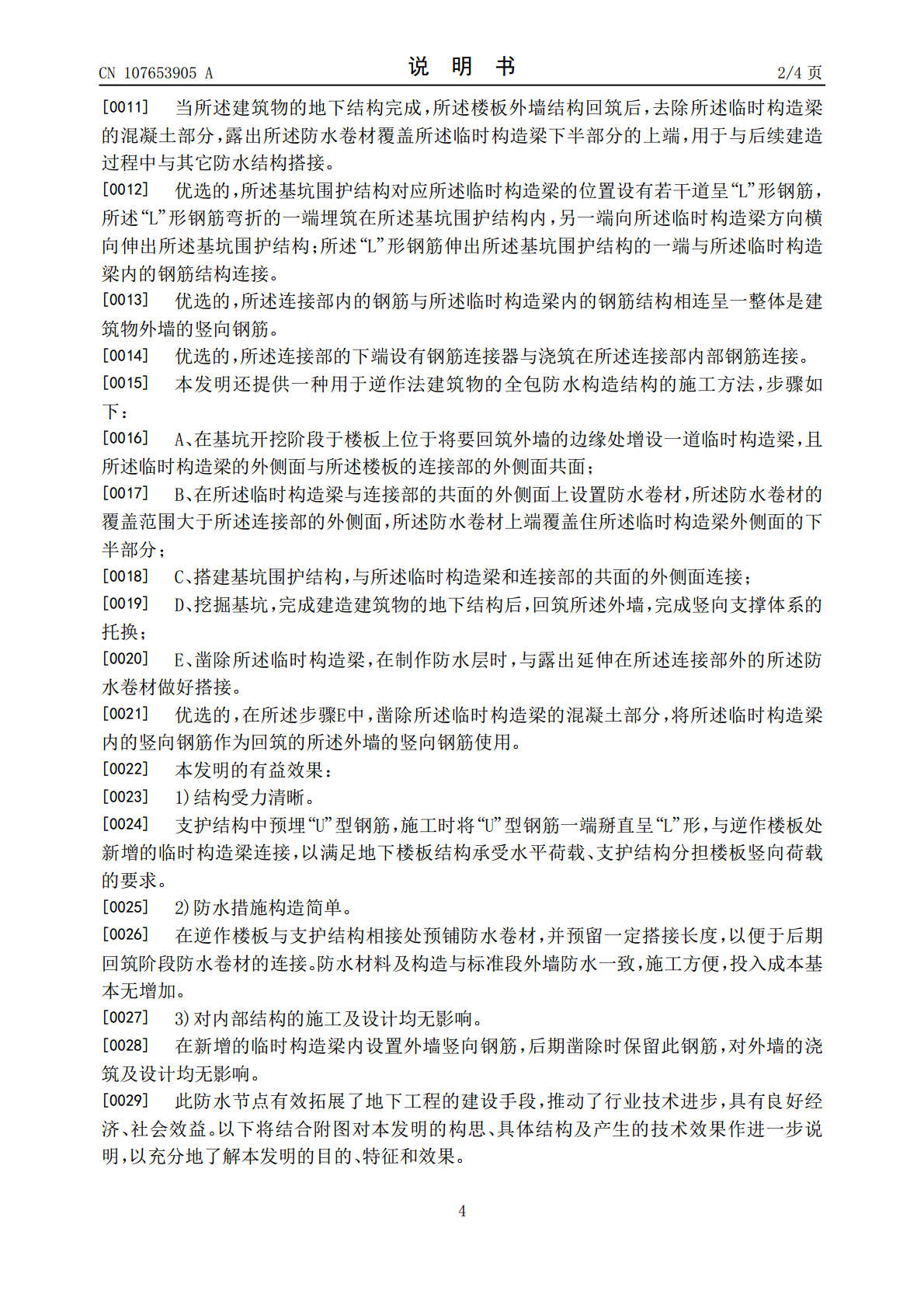

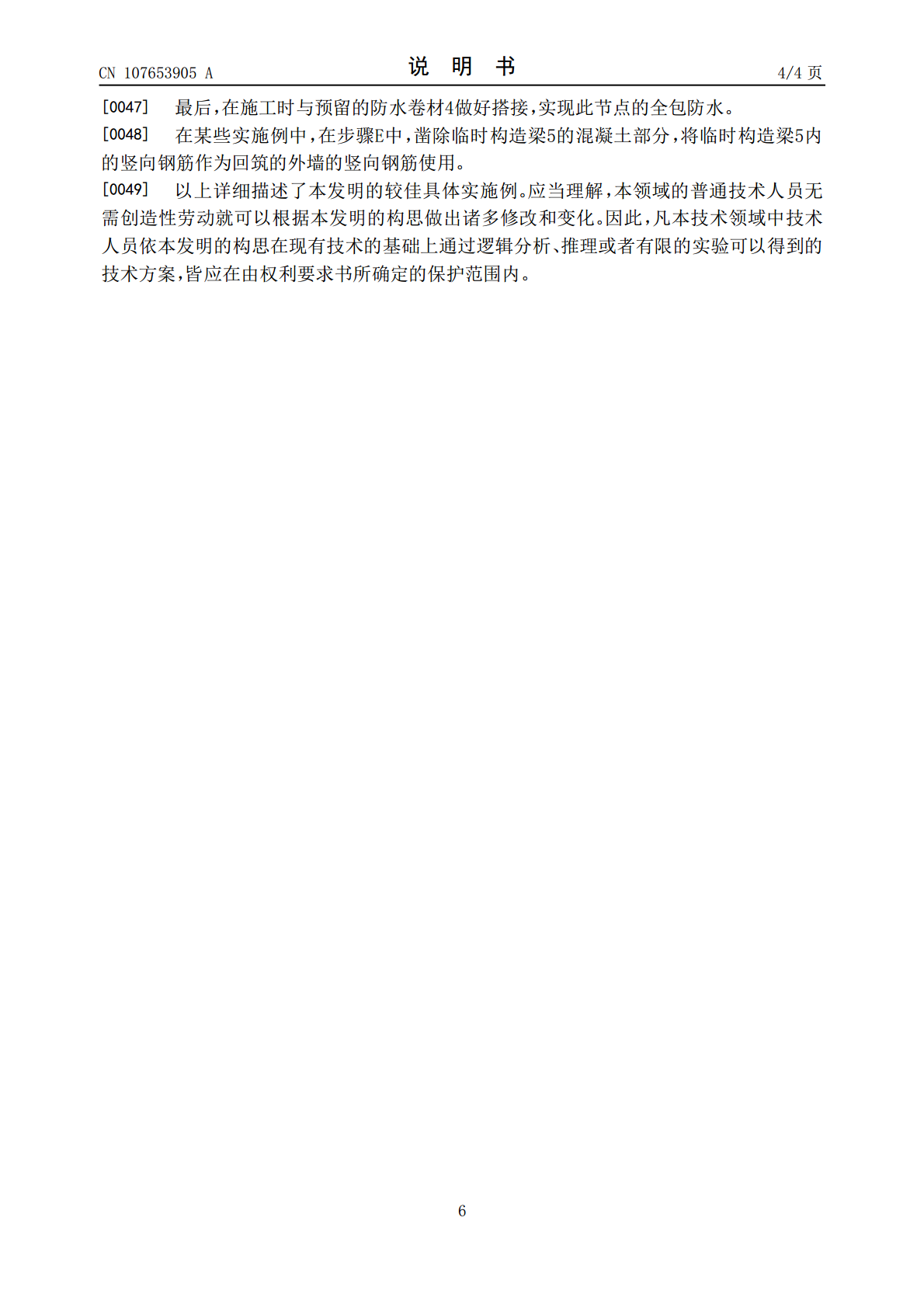

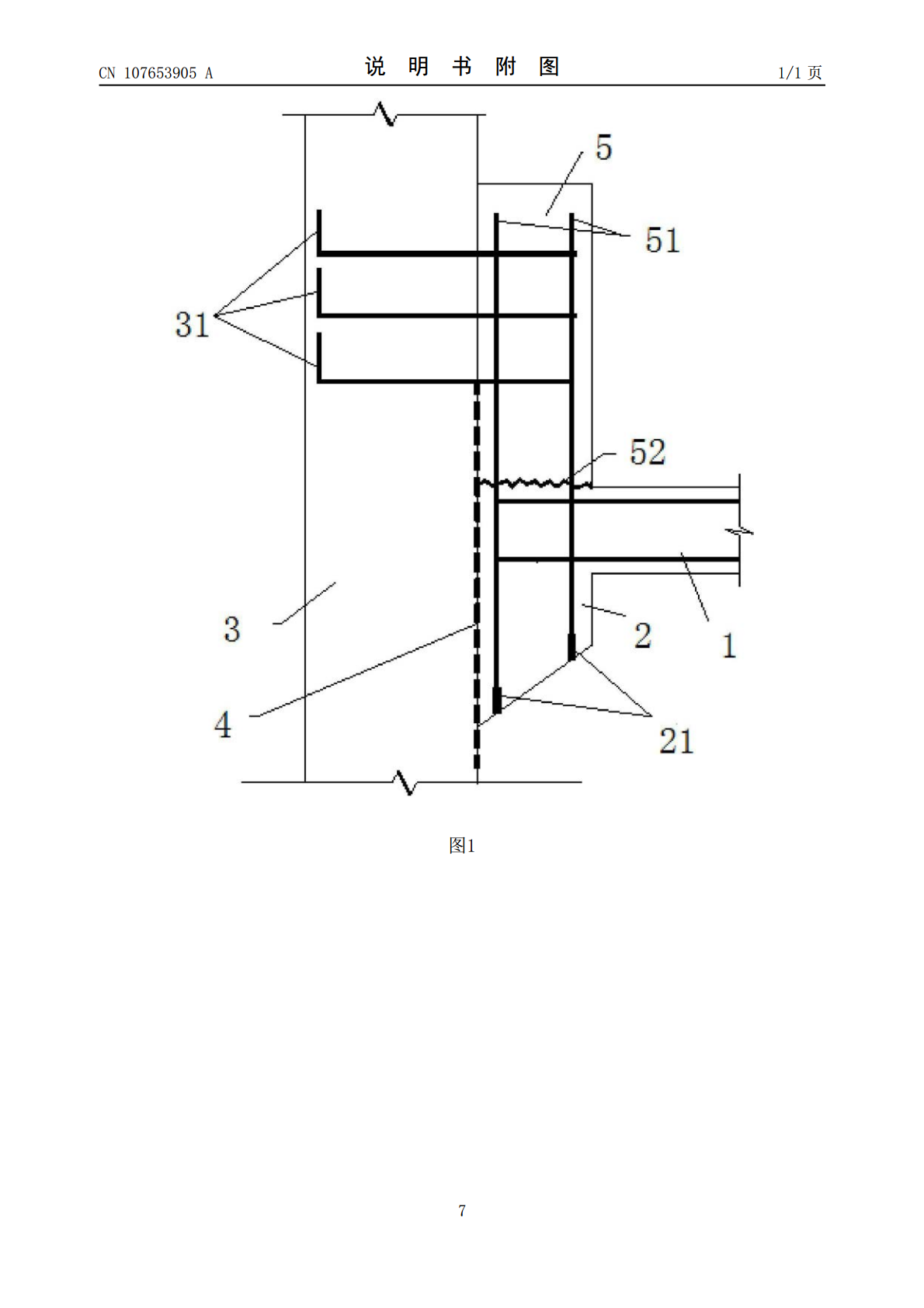

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107653905A(43)申请公布日2018.02.02(21)申请号201711019502.9(22)申请日2017.10.27(71)申请人上海市城市建设设计研究总院（集团）有限公司地址200011上海市黄浦区西藏南路1170号(72)发明人徐正良张中杰李太文张擎宇刘妮(74)专利代理机构上海知义律师事务所31304代理人刘峰(51)Int.Cl.E02D29/045(2006.01)E02D31/02(2006.01)权利要求书1页说明书4页附图1页(54)发明名称用于逆作法建筑物的全包防水构造结构及其施工方法(57)摘要本发明公开了用于逆作法建筑物的全包防水构造结构及其施工方法，包括楼板和基坑围护结构，楼板边缘处设有待与外墙连接的连接部，以及与连接部对称设置的临时构造梁；临时构造梁向外的一面与连接部共面，且与基坑围护结构连接，并设有防水卷材；防水卷材的铺设范围的下端延伸出连接部的下端，上端覆盖临时构造梁的下半部分；在施工中，先在楼板上增设临时构造梁，使其与基坑围护结构连接，并在楼板与基坑围护结构相接处预铺防水卷材，且预留一定搭接长度；待下部外墙结构回筑后，竖向支撑体系完成托换，凿除增设的临时构造梁的混凝土；在之后的施工中做好与防水卷材做好搭接。本发明实现了在采用逆作法建造中，楼板与支护结构连接处的全外包防水。CN107653905ACN107653905A权利要求书1/1页1.用于逆作法建筑物的全包防水构造结构，包括楼板(1)和基坑围护结构(3)，所述楼板(1)边缘处的下面设有待与外墙连接的连接部(2)，所述连接部(2)与所述楼板(1)垂直，所述连接部(2)向外的一面与所述基坑围护结构(3)连接；其特征在于：所述楼板(1)边缘处的上面，与所述连接部(2)对称的设有一道临时构造梁(5)；所述临时构造梁(5)向外的一面与所述连接部(2)共面，且所述临时构造梁(5)向外的一面与所述基坑围护结构(3)连接；所述临时构造梁(5)以及所述连接部(2)与所述基坑围护结构(3)之间设有防水卷材(4)；所述防水卷材(4)的铺设范围的下端延伸出所述连接部(2)的下端，上端覆盖所述临时构造梁(5)的下半部分；当所述建筑物的地下结构完成，所述楼板(1)外墙结构回筑后，去除所述临时构造梁(5)的混凝土部分，露出所述防水卷材(4)覆盖所述临时构造梁(5)下半部分的上端，用于与后续建造过程中与其它防水结构搭接。2.根据权利要求1所述的用于逆作法建筑物的全包防水构造结构，其特征在于：所述基坑围护结构(3)对应所述临时构造梁(5)的位置设有若干道呈“L”形钢筋(31)，所述“L”形钢筋(31)弯折的一端埋筑在所述基坑围护结构(3)内，另一端向所述临时构造梁(5)方向横向伸出所述基坑围护结构(3)；所述“L”形钢筋(31)伸出所述基坑围护结构(3)的一端与所述临时构造梁(5)内的钢筋结构(51)连接。3.根据权利要求2所述的用于逆作法建筑物的全包防水构造结构，其特征在于：所述连接部(2)内的钢筋与所述临时构造梁(5)内的钢筋结构(51)相连呈一整体是建筑物外墙的竖向钢筋。4.根据权利要求1所述的用于逆作法建筑物的全包防水构造结构，其特征在于：所述连接部(2)的下端设有钢筋连接器(21)与浇筑在所述连接部(2)内部钢筋连接。5.用于逆作法建筑物的全包防水构造结构的施工方法，步骤如下：A、在基坑开挖阶段于楼板(1)上位于将要回筑外墙的边缘处增设一道临时构造梁(5)，且所述临时构造梁(5)的外侧面与所述楼板(1)的连接部(2)的外侧面共面；B、在所述临时构造梁(5)与连接部(2)的共面的外侧面上设置防水卷材(4)，所述防水卷材(4)的覆盖范围大于所述连接部(2)的外侧面，所述防水卷材(4)上端覆盖住所述临时构造梁(5)外侧面的下半部分；C、搭建基坑围护结构，与所述临时构造梁(5)和连接部(2)的共面的外侧面连接；D、挖掘基坑，完成建造建筑物的地下结构后，回筑所述外墙，完成竖向支撑体系的托换；E、凿除所述临时构造梁(5)，在制作防水层时，与露出延伸在所述连接部(2)外的所述防水卷材(4)做好搭接。6.根据权利要求1所述的用于逆作法建筑物的全包防水构造结构的施工方法，其特征在于：在所述步骤E中，凿除所述临时构造梁(5)的混凝土部分，将所述临时构造梁(5)内的竖向钢筋作为回筑的所述外墙的竖向钢筋使用。2CN107653905A说明书1/4页用于逆作法建筑物的全包防水构造结构及其施工方法技术领域[0001]本发明涉及建筑物逆作法建造技术领域，特别涉及用于逆作法建筑物的全包防水构造结构及其施工方法。背景技术[0002]在地下工程中，钢筋砼结构仍占主导地位。地下防水砼虽然采取一定技术措施，添
