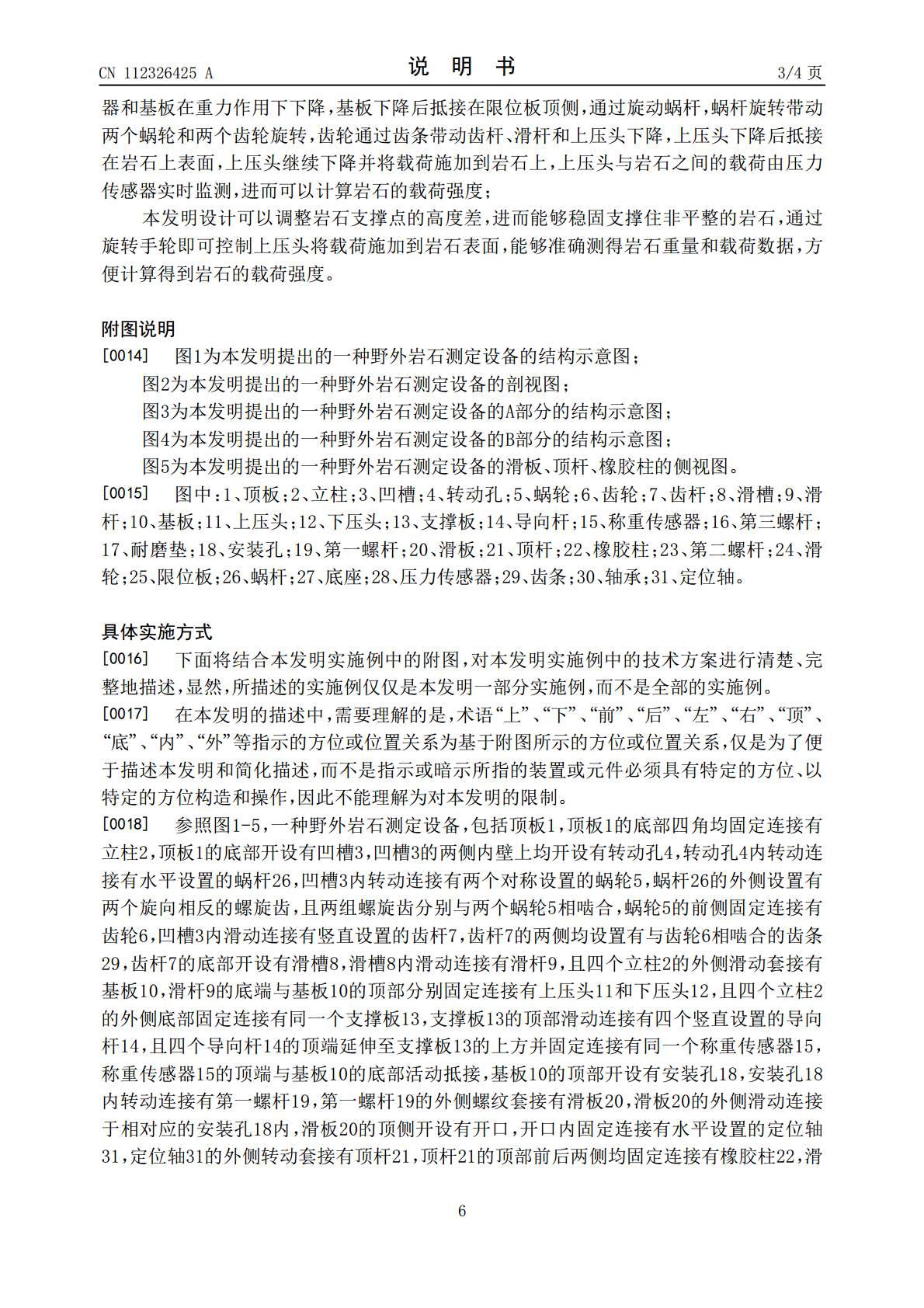

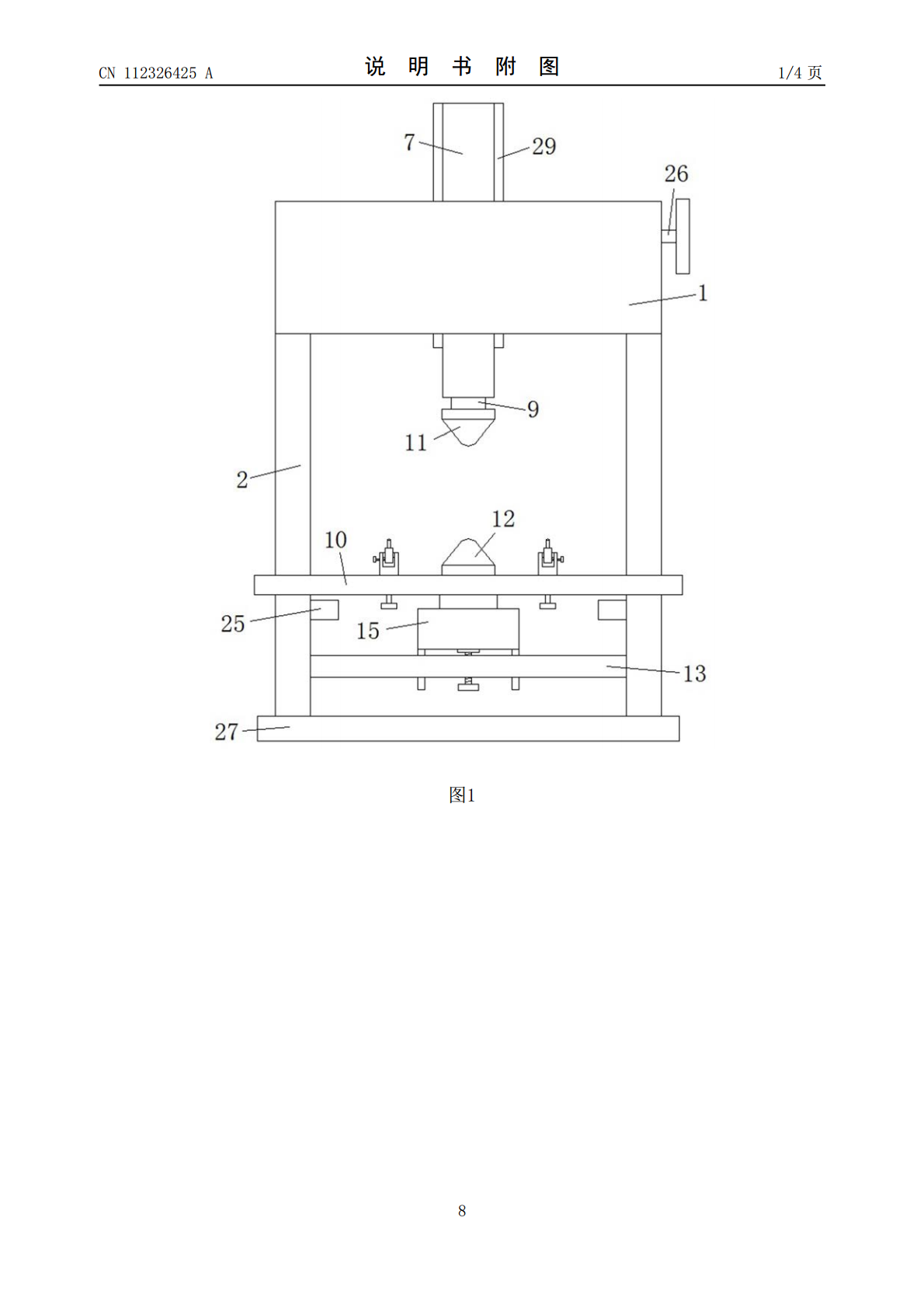

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112326425A(43)申请公布日2021.02.05(21)申请号202011169833.2(22)申请日2020.10.28(71)申请人宁夏回族自治区矿产地质调查院地址750000宁夏回族自治区银川市西夏区朔方路160号(72)发明人海连富陶瑞母彩霞杨保国杨宗仁白金鹤宋扬王磊李明涛马一平(74)专利代理机构成都熠邦鼎立专利代理有限公司51263代理人左永飞(51)Int.Cl.G01N3/08(2006.01)G01N3/02(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种野外岩石测定设备及其使用方法(57)摘要本发明公开了一种野外岩石测定设备及其使用方法，其测定设备包括顶板，顶板的底部四角均固定连接有立柱，顶板的底部开设有凹槽，凹槽的两侧内壁上均开设有转动孔，转动孔内转动连接有水平设置的蜗杆，凹槽内转动连接有两个对称设置的蜗轮，蜗杆的外侧设置有两个旋向相反的螺旋齿，且两组螺旋齿分别与两个蜗轮相啮合，蜗轮的前侧固定连接有齿轮，凹槽内滑动连接有竖直设置的齿杆，齿杆的两侧均设置有与齿轮相啮合的齿条，齿杆的底部开设有滑槽。本发明设计可以调整岩石支撑点的高度差，进而能够稳固支撑住非平整的岩石，通过旋转手轮即可控制上压头将载荷施加到岩石表面，能够准确测得岩石重量和载荷数据，方便计算得到岩石的载荷强度。CN112326425ACN112326425A权利要求书1/2页1.一种野外岩石测定设备，包括顶板（1），所述顶板（1）的底部四角均固定连接有立柱（2），其特征在于，所述顶板（1）的底部开设有凹槽（3），所述凹槽（3）的两侧内壁上均开设有转动孔（4），所述转动孔（4）内转动连接有水平设置的蜗杆（26），所述凹槽（3）内转动连接有两个对称设置的蜗轮（5），所述蜗杆（26）的外侧设置有两个旋向相反的螺旋齿，且两组螺旋齿分别与两个蜗轮（5）相啮合，所述蜗轮（5）的前侧固定连接有齿轮（6），所述凹槽（3）内滑动连接有竖直设置的齿杆（7），所述齿杆（7）的两侧均设置有与齿轮（6）相啮合的齿条（29），所述齿杆（7）的底部开设有滑槽（8），所述滑槽（8）内滑动连接有滑杆（9），且四个立柱（2）的外侧滑动套接有基板（10），所述滑杆（9）的底端与基板（10）的顶部分别固定连接有上压头（11）和下压头（12），且四个立柱（2）的外侧底部固定连接有同一个支撑板（13），所述支撑板（13）的顶部滑动连接有四个竖直设置的导向杆（14），且四个导向杆（14）的顶端延伸至支撑板（13）的上方并固定连接有同一个称重传感器（15），所述称重传感器（15）的顶端与基板（10）的底部活动抵接，所述基板（10）的顶部开设有安装孔（18），所述安装孔（18）内转动连接有第一螺杆（19），所述第一螺杆（19）的外侧螺纹套接有滑板（20），所述滑板（20）的外侧滑动连接于相对应的安装孔（18）内，所述滑板（20）的顶侧开设有开口，所述开口内固定连接有水平设置的定位轴（31），所述定位轴（31）的外侧转动套接有顶杆（21），所述顶杆（21）的顶部前后两侧均固定连接有橡胶柱（22），所述滑板（20）的外侧螺纹连接有第二螺杆（23），所述第二螺杆（23）的一端与相对应的顶杆（21）的外侧活动抵接，所述支撑板（13）的顶部开设有螺纹孔，所述螺纹孔内螺纹连接有第三螺杆（16），所述第三螺杆（16）的顶端与称重传感器（15）的底侧活动抵接。2.根据权利要求1所述的一种野外岩石测定设备，其特征在于，所述称重传感器（15）的底部固定连接有耐磨垫（17），所述第三螺杆（16）的顶端与耐磨垫（17）的底部活动抵接。3.根据权利要求1所述的一种野外岩石测定设备，其特征在于，所述立柱（2）靠近称重传感器（15）的一侧底部焊接有限位板（25），且限位板（25）位于基板（10）的下方。4.根据权利要求1所述的一种野外岩石测定设备，其特征在于，所述基板（10）的顶部四角均开设有通孔，且通孔内转动连接有滑轮（24），所述立柱（2）的外侧与相对应的滑轮（24）滚动连接。5.根据权利要求1所述的一种野外岩石测定设备，其特征在于，所述滑槽（8）内固定连接有压力传感器（28），所述滑杆（9）的顶端与压力传感器（28）的底端固定连接。6.根据权利要求1所述的一种野外岩石测定设备，其特征在于，所述蜗杆（26）的外侧固定套接有轴承（30）的内圈，且轴承（30）的外圈固定套接于转动孔（4）的内壁上。7.根据权利要求1所述的一种野外岩石测定设备，其特征在于，所述蜗杆（26）的一端延伸至顶板（1）的外侧并固定套接有手轮，且四个立柱（2）的底端固定连接有同一个底座（27）。8.一种野外岩石测定设备的使用方法，其特征在于，包
