滑台结构及机床.pdf

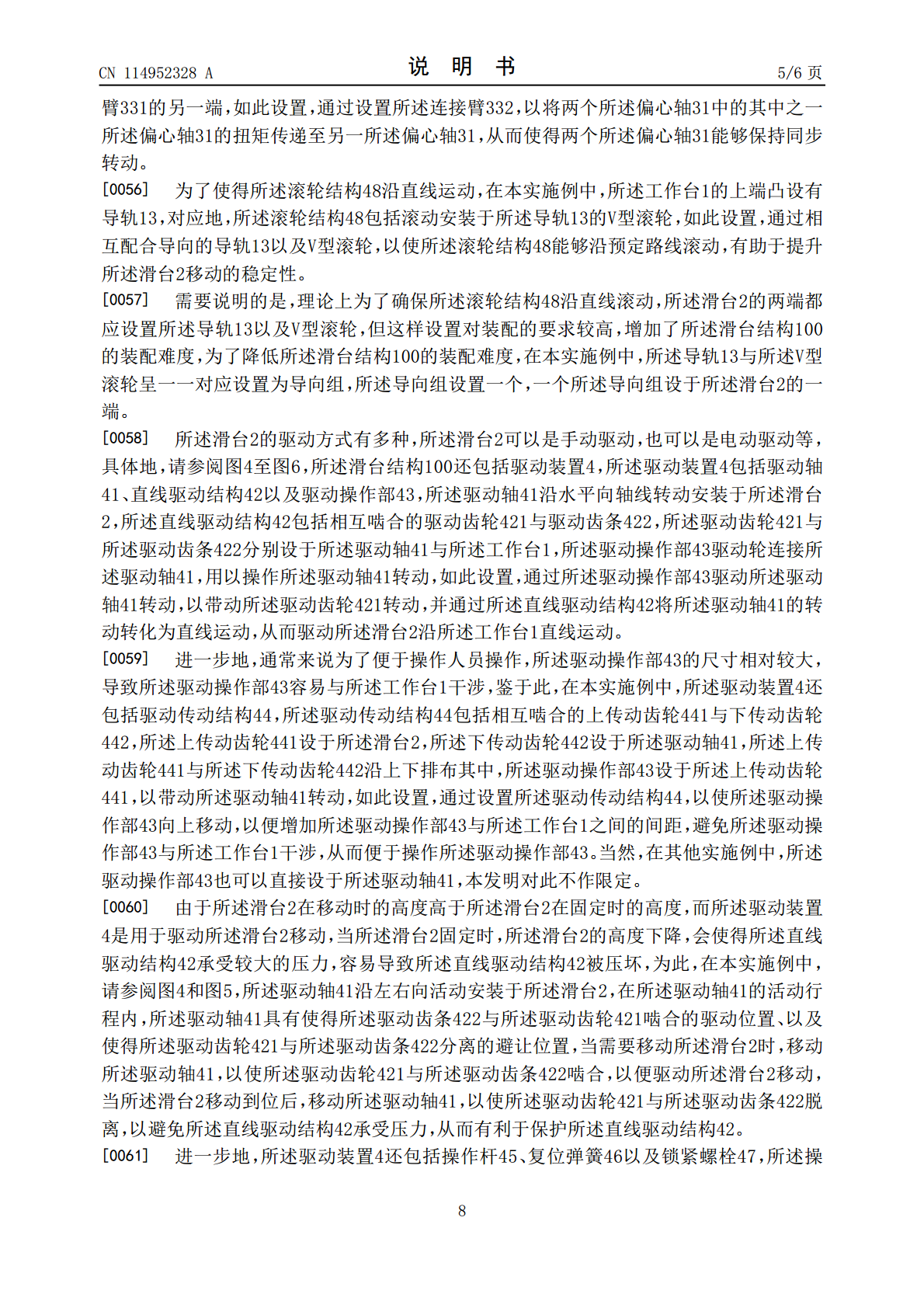

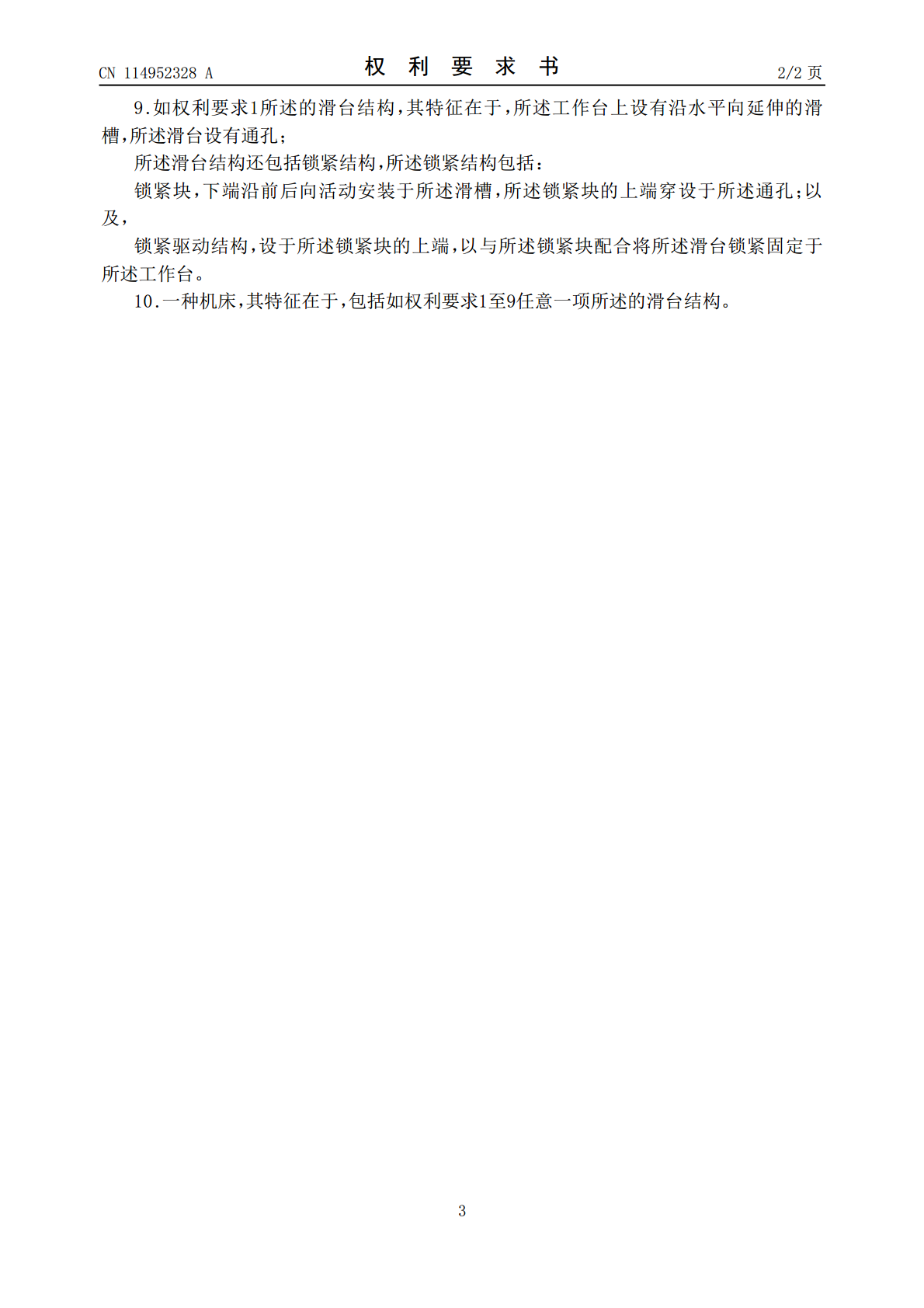

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114952328A(43)申请公布日2022.08.30(21)申请号202210776286.7(22)申请日2022.06.29(71)申请人武汉武重机床有限公司地址430000湖北省武汉市武汉东湖新技术开发区佛祖岭一路3号立车厂房栋1-3层（自贸区武汉片区）(72)发明人徐庆生许灿逵陈昳胡文军(74)专利代理机构深圳市世纪恒程知识产权代理事务所44287专利代理师罗敏(51)Int.Cl.B23Q1/70(2006.01)B23B21/00(2006.01)权利要求书2页说明书6页附图4页(54)发明名称滑台结构及机床(57)摘要本发明公开一种滑台结构及机床，其中，滑台结构包括工作台、滑台以及滚动支撑结构，滑台沿水平向活动安装于工作台，滚动支撑结构包括设于滑台的转动安装部，转动安装部上转动安装有滚轮结构，转动安装部具有与滚轮结构同轴转动的转动安装轴线，转动安装轴线的高度可调整，以使得滚轮结构具有滚动支撑位置以及闲置位置，在滚轮结构处于滚动支撑位置时，滚轮结构支撑于工作台，以使得滑台与工作台分离，在滚轮结构处于闲置位置时，滑台抵紧于工作台，通过转动安装部与滚轮结构，既有助于减小滑台与工作台之间的摩擦阻力，便于移动滑台，又能够减轻滚轮结构的压力，有助于延长滚轮结构的使用寿命。CN114952328ACN114952328A权利要求书1/2页1.一种滑台结构，用于机床，其特征在于，所述滑台结构包括：工作台；滑台，沿水平向活动安装于所述工作台；以及，滚动支撑结构，包括设于所述滑台的转动安装部，所述转动安装部上转动安装有滚轮结构，所述转动安装部具有与所述滚轮结构同轴转动的转动安装轴线，所述转动安装轴线的高度可调整，以使得所述滚轮结构具有滚动支撑位置以及闲置位置；在所述滚轮结构处于所述滚动支撑位置时，所述滚轮结构支撑于所述工作台，以使得所述滑台与所述工作台分离，在所述滚轮结构处于所述闲置位置时，所述滑台抵紧于所述工作台。2.如权利要求1所述的滑台结构，其特征在于，所述滚动支撑结构包括：两个偏心轴，转动安装于所述滑台；转动操作部，设于所述偏心轴的一端，用以操作所述偏心轴转动；以及，转动传动结构，设于两个所述偏心轴之间，以使两个所述偏心轴同步转动；所述转动安装部包括两个所述偏心轴。3.如权利要求2所述的滑台结构，其特征在于，所述转动传动结构包括：两个传动臂，一端分别对应安装于两个所述偏心轴；以及，连接臂，两端铰接于两个所述传动臂的另一端。4.如权利要求1所述的滑台结构，其特征在于，所述工作台的上端凸设有导轨；对应地，所述滚轮结构包括滚动安装于所述导轨的V型滚轮。5.如权利要求1所述的滑台结构，其特征在于，所述滑台结构还包括驱动装置，所述驱动装置包括：驱动轴，沿水平向轴线转动安装于所述滑台；直线驱动结构，包括相互啮合的驱动齿轮与驱动齿条，所述驱动齿轮与所述驱动齿条分别设于所述驱动轴与所述工作台；以及，驱动操作部，驱动轮连接所述驱动轴，用以操作所述驱动轴转动。6.如权利要求5所述的滑台结构，其特征在于，所述驱动装置还包括驱动传动结构，所述驱动传动结构包括相互啮合的上传动齿轮与下传动齿轮，所述上传动齿轮设于所述滑台，所述下传动齿轮设于所述驱动轴，所述上传动齿轮与所述下传动齿轮沿上下排布；其中，所述驱动操作部设于所述上传动齿轮，以带动所述驱动轴转动。7.如权利要求5所述的滑台结构，其特征在于，所述驱动轴沿左右向活动安装于所述滑台，在所述驱动轴的活动行程内，所述驱动轴具有使得所述驱动齿条与所述驱动齿轮啮合的驱动位置、以及使得所述驱动齿轮与所述驱动齿条分离的避让位置。8.如权利要求7所述的滑台结构，其特征在于，所述驱动装置还包括：操作杆，沿水平向活动安装于所述滑台，所述操作杆驱动连接所述驱动轴，以使所述驱动轴自所述避让位置移动至所述驱动位置；复位弹簧，套设于所述操作杆，以使所述驱动轴自所述驱动位置复位至所述避让位置；以及，锁紧螺栓，具有相对的抵接端与驱动端，所述抵接端与所述操作杆抵接，所述驱动端用以驱动所述抵接端将所述操作杆锁紧于所述滑台。2CN114952328A权利要求书2/2页9.如权利要求1所述的滑台结构，其特征在于，所述工作台上设有沿水平向延伸的滑槽，所述滑台设有通孔；所述滑台结构还包括锁紧结构，所述锁紧结构包括：锁紧块，下端沿前后向活动安装于所述滑槽，所述锁紧块的上端穿设于所述通孔；以及，锁紧驱动结构，设于所述锁紧块的上端，以与所述锁紧块配合将所述滑台锁紧固定于所述工作台。10.一种机床，其特征在于，包括如权利要求1至9任意一项所述的滑台结构。3CN114952328A说明书1/6页滑台结构及机床技术领域[0001]本发明涉及机床加工技术领域，特别涉及一种滑台结构及机床。
