一种防倒塌、无压痕的地毯暂存机构.pdf

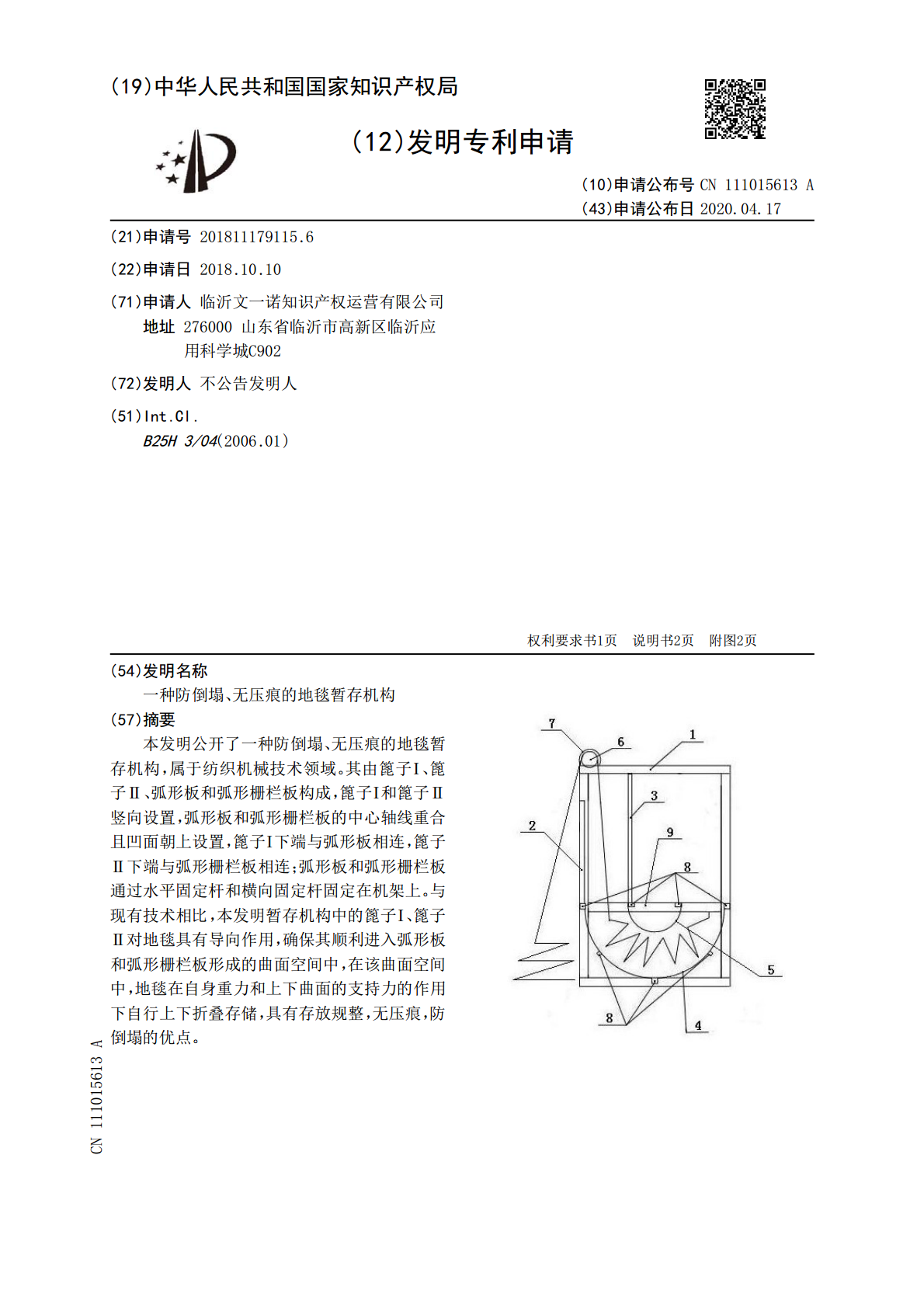

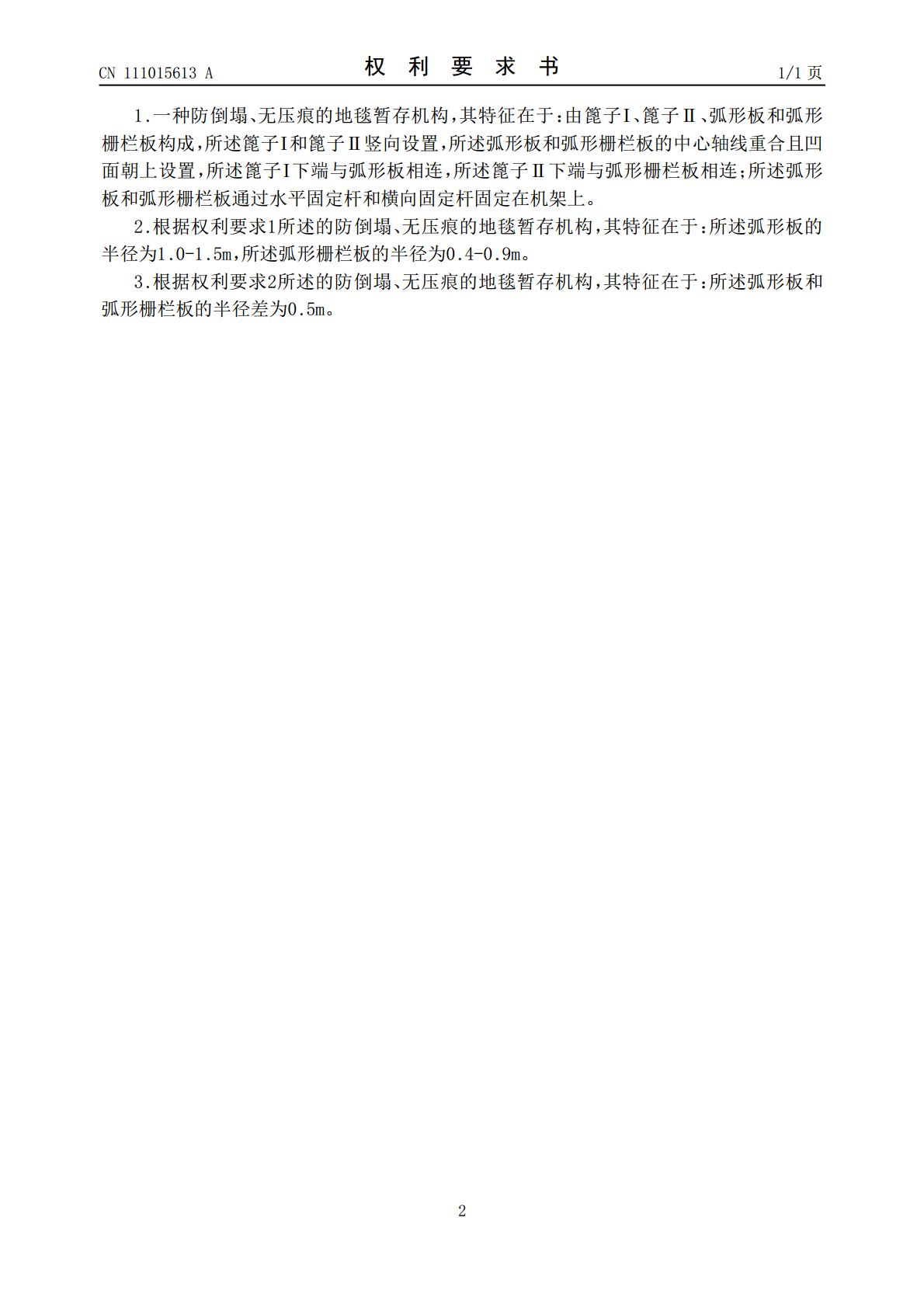

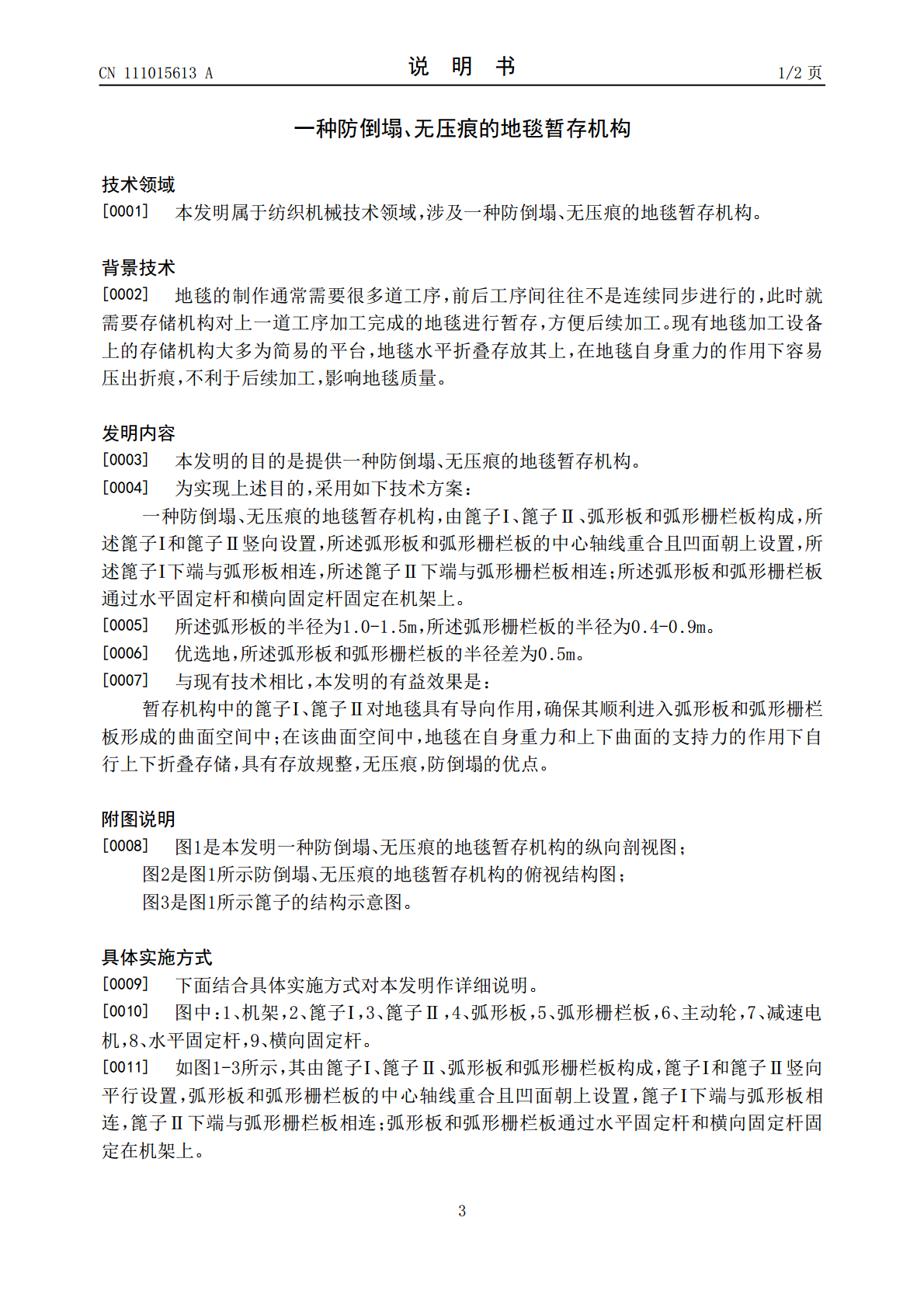

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111015613A(43)申请公布日2020.04.17(21)申请号201811179115.6(22)申请日2018.10.10(71)申请人临沂文一诺知识产权运营有限公司地址276000山东省临沂市高新区临沂应用科学城C902(72)发明人不公告发明人(51)Int.Cl.B25H3/04(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种防倒塌、无压痕的地毯暂存机构(57)摘要本发明公开了一种防倒塌、无压痕的地毯暂存机构，属于纺织机械技术领域。其由篦子Ⅰ、篦子Ⅱ、弧形板和弧形栅栏板构成，篦子Ⅰ和篦子Ⅱ竖向设置，弧形板和弧形栅栏板的中心轴线重合且凹面朝上设置，篦子Ⅰ下端与弧形板相连，篦子Ⅱ下端与弧形栅栏板相连；弧形板和弧形栅栏板通过水平固定杆和横向固定杆固定在机架上。与现有技术相比，本发明暂存机构中的篦子Ⅰ、篦子Ⅱ对地毯具有导向作用，确保其顺利进入弧形板和弧形栅栏板形成的曲面空间中，在该曲面空间中，地毯在自身重力和上下曲面的支持力的作用下自行上下折叠存储，具有存放规整，无压痕，防倒塌的优点。CN111015613ACN111015613A权利要求书1/1页1.一种防倒塌、无压痕的地毯暂存机构，其特征在于：由篦子Ⅰ、篦子Ⅱ、弧形板和弧形栅栏板构成，所述篦子Ⅰ和篦子Ⅱ竖向设置，所述弧形板和弧形栅栏板的中心轴线重合且凹面朝上设置，所述篦子Ⅰ下端与弧形板相连，所述篦子Ⅱ下端与弧形栅栏板相连；所述弧形板和弧形栅栏板通过水平固定杆和横向固定杆固定在机架上。2.根据权利要求1所述的防倒塌、无压痕的地毯暂存机构，其特征在于：所述弧形板的半径为1.0-1.5m，所述弧形栅栏板的半径为0.4-0.9m。3.根据权利要求2所述的防倒塌、无压痕的地毯暂存机构，其特征在于：所述弧形板和弧形栅栏板的半径差为0.5m。2CN111015613A说明书1/2页一种防倒塌、无压痕的地毯暂存机构技术领域[0001]本发明属于纺织机械技术领域，涉及一种防倒塌、无压痕的地毯暂存机构。背景技术[0002]地毯的制作通常需要很多道工序，前后工序间往往不是连续同步进行的，此时就需要存储机构对上一道工序加工完成的地毯进行暂存，方便后续加工。现有地毯加工设备上的存储机构大多为简易的平台，地毯水平折叠存放其上，在地毯自身重力的作用下容易压出折痕，不利于后续加工，影响地毯质量。发明内容[0003]本发明的目的是提供一种防倒塌、无压痕的地毯暂存机构。[0004]为实现上述目的，采用如下技术方案：一种防倒塌、无压痕的地毯暂存机构，由篦子Ⅰ、篦子Ⅱ、弧形板和弧形栅栏板构成，所述篦子Ⅰ和篦子Ⅱ竖向设置，所述弧形板和弧形栅栏板的中心轴线重合且凹面朝上设置，所述篦子Ⅰ下端与弧形板相连，所述篦子Ⅱ下端与弧形栅栏板相连；所述弧形板和弧形栅栏板通过水平固定杆和横向固定杆固定在机架上。[0005]所述弧形板的半径为1.0-1.5m，所述弧形栅栏板的半径为0.4-0.9m。[0006]优选地，所述弧形板和弧形栅栏板的半径差为0.5m。[0007]与现有技术相比，本发明的有益效果是：暂存机构中的篦子Ⅰ、篦子Ⅱ对地毯具有导向作用，确保其顺利进入弧形板和弧形栅栏板形成的曲面空间中；在该曲面空间中，地毯在自身重力和上下曲面的支持力的作用下自行上下折叠存储，具有存放规整，无压痕，防倒塌的优点。附图说明[0008]图1是本发明一种防倒塌、无压痕的地毯暂存机构的纵向剖视图；图2是图1所示防倒塌、无压痕的地毯暂存机构的俯视结构图；图3是图1所示篦子的结构示意图。具体实施方式[0009]下面结合具体实施方式对本发明作详细说明。[0010]图中：1、机架，2、篦子Ⅰ，3、篦子Ⅱ，4、弧形板，5、弧形栅栏板，6、主动轮，7、减速电机，8、水平固定杆，9、横向固定杆。[0011]如图1-3所示，其由篦子Ⅰ、篦子Ⅱ、弧形板和弧形栅栏板构成，篦子Ⅰ和篦子Ⅱ竖向平行设置，弧形板和弧形栅栏板的中心轴线重合且凹面朝上设置，篦子Ⅰ下端与弧形板相连，篦子Ⅱ下端与弧形栅栏板相连；弧形板和弧形栅栏板通过水平固定杆和横向固定杆固定在机架上。3CN111015613A说明书2/2页[0012]弧形板的半径为1.0m，弧形栅栏板的半径为0.5m。[0013]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。4CN111015613A说明书附图1/2页图1图25CN111015613A说明书附图2/2页图36
