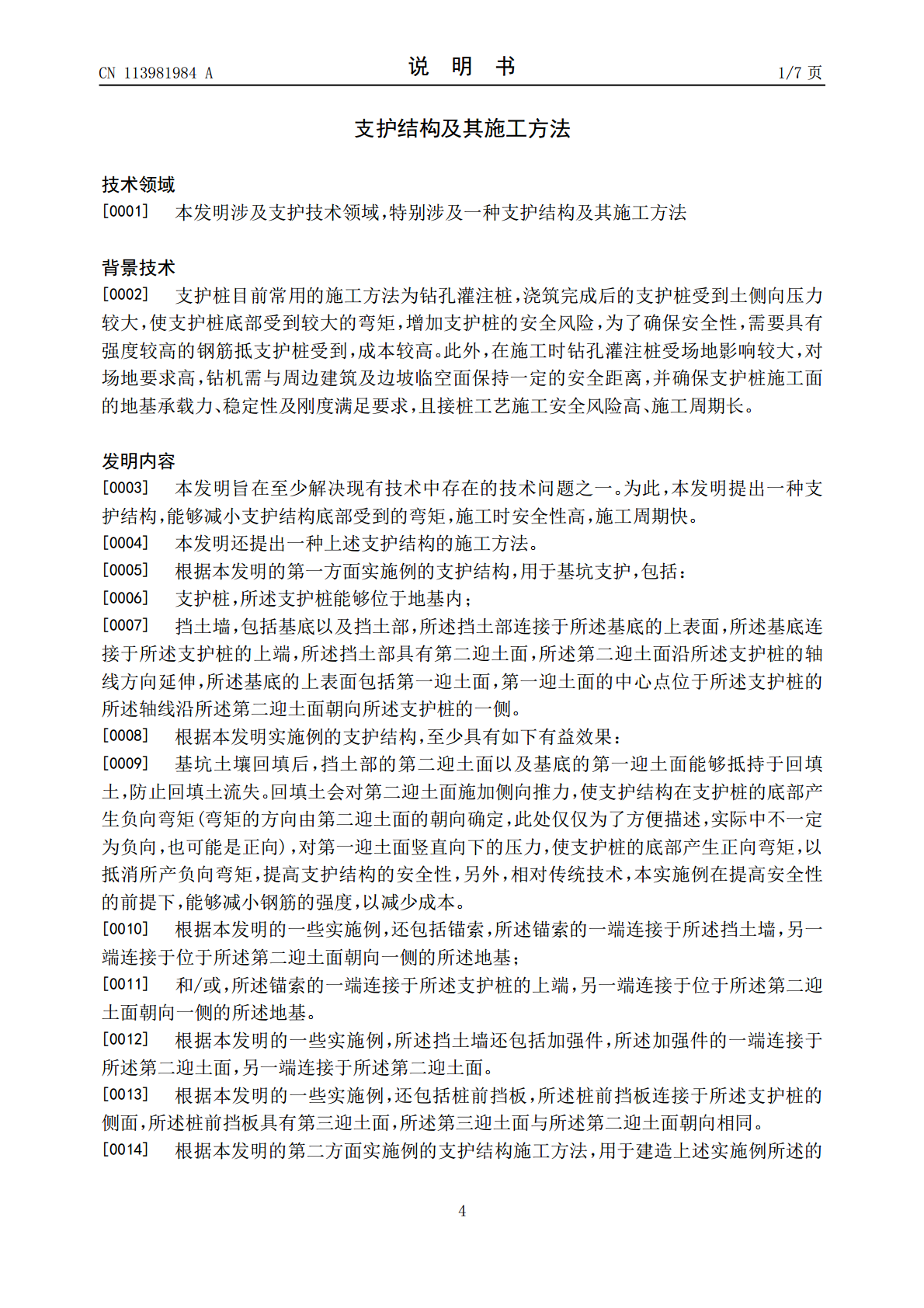

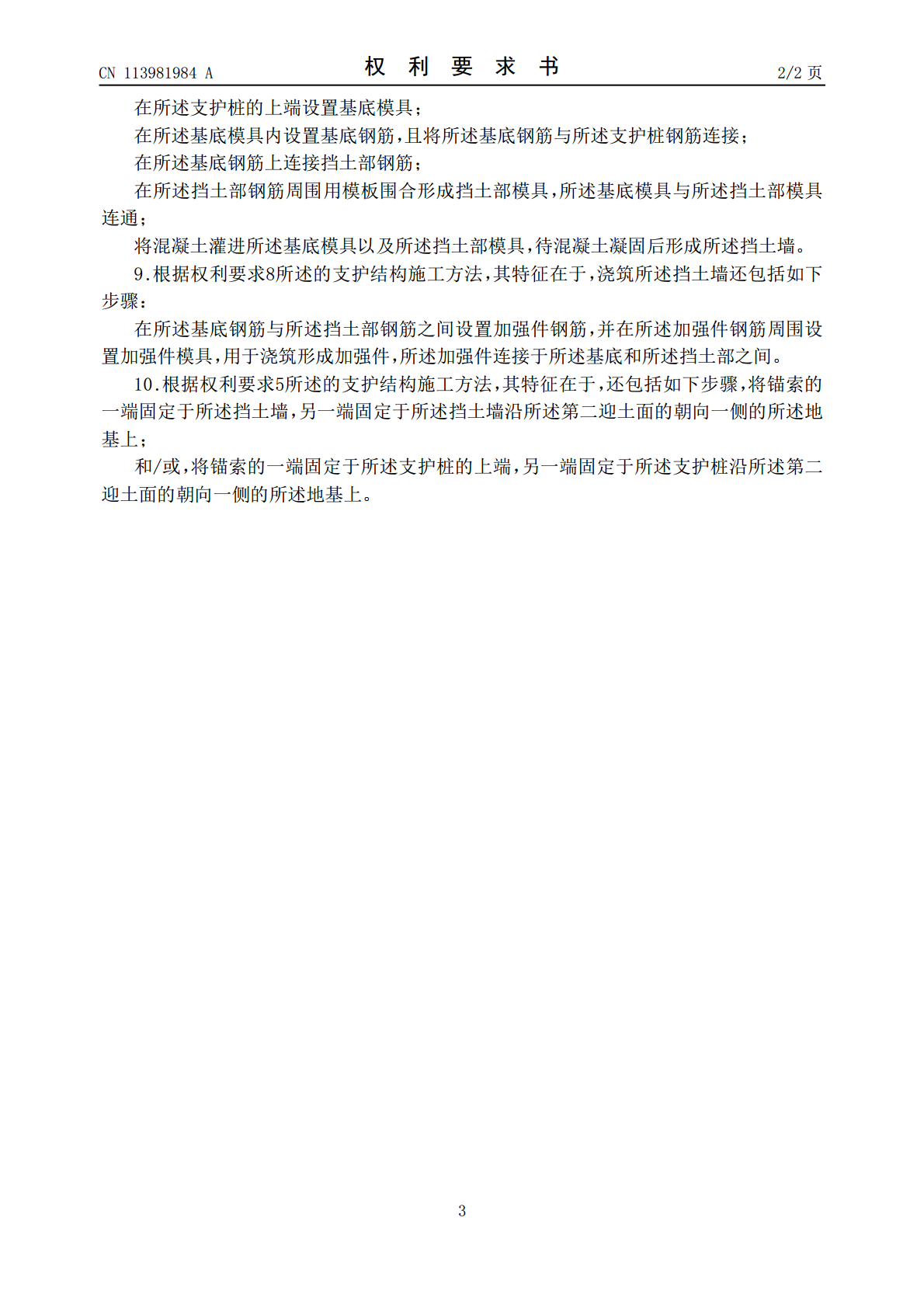

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113981984A(43)申请公布日2022.01.28(21)申请号202111303962.0(22)申请日2021.11.05(71)申请人中建科工集团有限公司地址518000广东省深圳市南山区粤海街道蔚蓝海岸社区中心路3331号中建科工大厦38层3801(72)发明人陈云峰高战祥许朝敬赵海龙汤润江舒永峥潘光昱(74)专利代理机构广州嘉权专利商标事务所有限公司44205代理人钟平(51)Int.Cl.E02D17/04(2006.01)E02D5/34(2006.01)权利要求书2页说明书7页附图6页(54)发明名称支护结构及其施工方法(57)摘要本发明公开了一种支护结构及其施工方法，其中支护结构，用于基坑支护，包括：支护桩以及挡土墙。支护桩，支护桩能够位于地基内；挡土墙包括基底以及挡土部，挡土部连接于基底的上表面，基底连接于支护桩的上端，挡土部具有第二迎土面，第二迎土面沿支护桩的轴线方向延伸，基底的上表面包括第一迎土面，第一迎土面的中心点位于支护桩的轴线沿第二迎土面朝向支护桩的一侧。基坑土壤回填后，第二迎土面与对第一迎土面受到回填土的压力，在支护支护桩底部产生相反的弯矩，以相互抵消，提高支护结构的安全性，另外，能够减小钢筋的强度要求，以减少成本。CN113981984ACN113981984A权利要求书1/2页1.支护结构，用于基坑支护，其特征在于，包括：支护桩，所述支护桩能够位于地基内；挡土墙，包括基底以及挡土部，所述挡土部连接于所述基底的上表面，所述基底连接于所述支护桩的上端，所述挡土部具有第二迎土面，所述第二迎土面沿所述支护桩的轴线方向延伸，所述基底的上表面包括第一迎土面，第一迎土面的中心点位于所述支护桩的所述轴线沿所述第二迎土面朝向所述支护桩的一侧。2.根据权利要求1所述的支护结构，其特征在于，还包括锚索，所述锚索的一端连接于所述挡土墙，另一端连接于位于所述第二迎土面朝向一侧的所述地基；和/或，所述锚索的一端连接于所述支护桩的上端，另一端连接于位于所述第二迎土面朝向一侧的所述地基。3.根据权利要求1所述的支护结构，其特征在于，所述挡土墙还包括加强件，所述加强件的一端连接于所述第二迎土面，另一端连接于所述第二迎土面。4.根据权利要求1所述的支护结构，其特征在于，还包括桩前挡板，所述桩前挡板连接于所述支护桩的侧面，所述桩前挡板具有第三迎土面，所述第三迎土面与所述第二迎土面朝向相同。5.支护结构施工方法，用于建造权利要求1至4任一项所述的支护结构，其特征在于，包括如下步骤：在地基上钻孔；在所述孔内浇筑形成所述支护桩；在所述支护桩的上端浇筑形成所述挡土墙。6.根据权利要求5所述的支护结构施工方法，其特征在于，浇筑所述支护桩的步骤包括：准备支护桩钢筋；将所述支护桩钢筋放入所述孔内；将混凝土灌进所述孔内，并使部分所述支护桩钢筋的上端位于混凝土的外部，待混凝土凝固后形成所述支护桩。7.根据权利要求6所述的支护结构施工方法，其特征在于，浇筑所述挡土墙的步骤包括：在所述支护桩的上端设置基底模具；在所述基底模具内设置基底钢筋，以及连接钢筋，并使所述连接钢筋部分位于所述基底模具的外部，且将所述基底钢筋与所述支护桩钢筋连接；将混凝土灌进所述基底模具中，待混凝土凝固后形成所述基底，所述连接钢筋部分位于所述基底的外部；在基底的上表面设置挡土部钢筋，并使挡土部钢筋与所述连接钢筋位于所述基底的外部的部分连接；在所述挡土部钢筋周围用模板围合形成挡土部模具；将混凝土灌进挡土部模具，待混凝土凝固后形成所述挡土部。8.根据权利要求6所述的支护结构施工方法，其特征在于，浇筑所述挡土墙的步骤包括：2CN113981984A权利要求书2/2页在所述支护桩的上端设置基底模具；在所述基底模具内设置基底钢筋，且将所述基底钢筋与所述支护桩钢筋连接；在所述基底钢筋上连接挡土部钢筋；在所述挡土部钢筋周围用模板围合形成挡土部模具，所述基底模具与所述挡土部模具连通；将混凝土灌进所述基底模具以及所述挡土部模具，待混凝土凝固后形成所述挡土墙。9.根据权利要求8所述的支护结构施工方法，其特征在于，浇筑所述挡土墙还包括如下步骤：在所述基底钢筋与所述挡土部钢筋之间设置加强件钢筋，并在所述加强件钢筋周围设置加强件模具，用于浇筑形成加强件，所述加强件连接于所述基底和所述挡土部之间。10.根据权利要求5所述的支护结构施工方法，其特征在于，还包括如下步骤，将锚索的一端固定于所述挡土墙，另一端固定于所述挡土墙沿所述第二迎土面的朝向一侧的所述地基上；和/或，将锚索的一端固定于所述支护桩的上端，另一端固定于所述支护桩沿所述第二迎土面的朝向一侧的所述地基上。3CN113981984A说明书1/7页支护结构及其施工方法技
