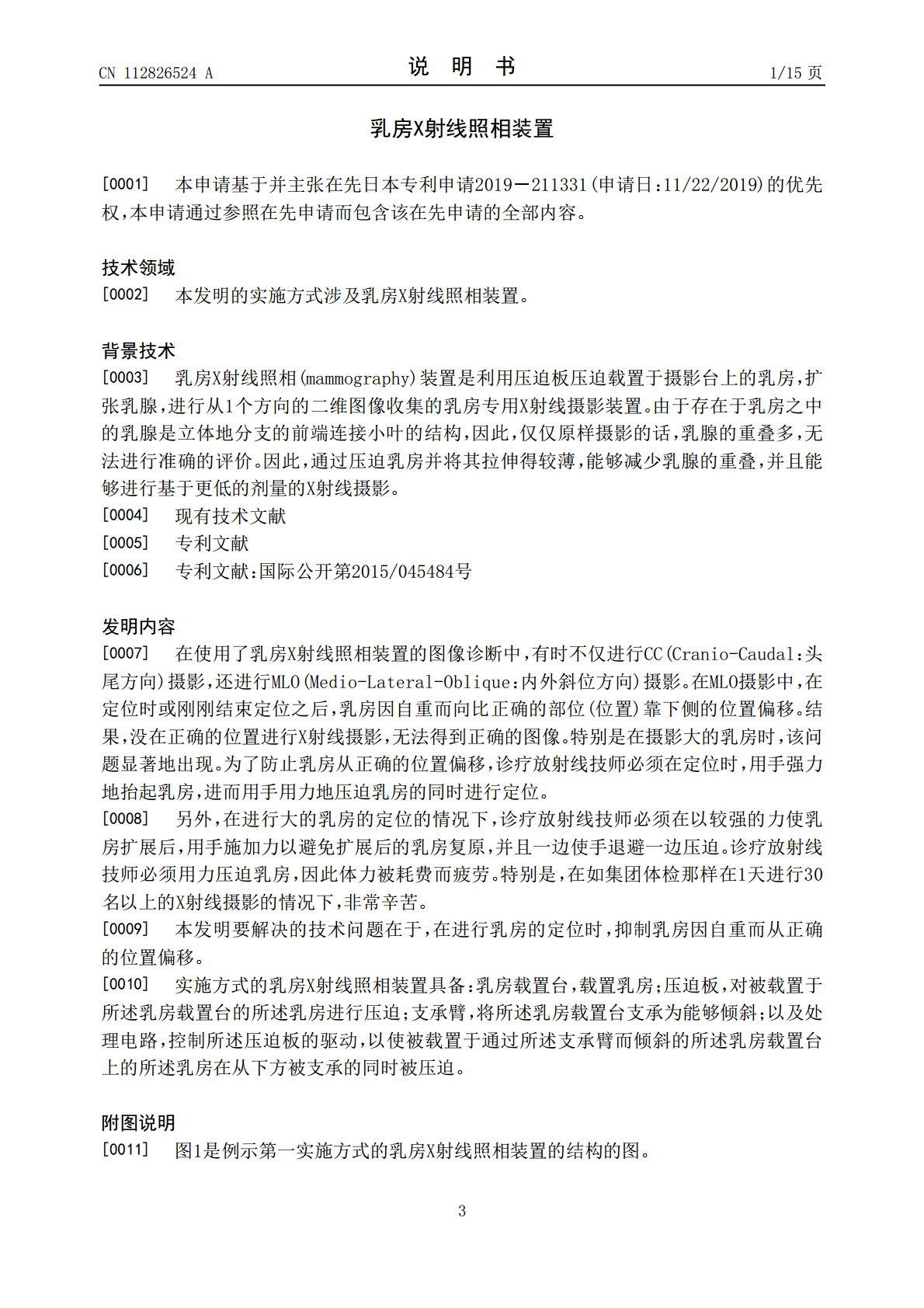

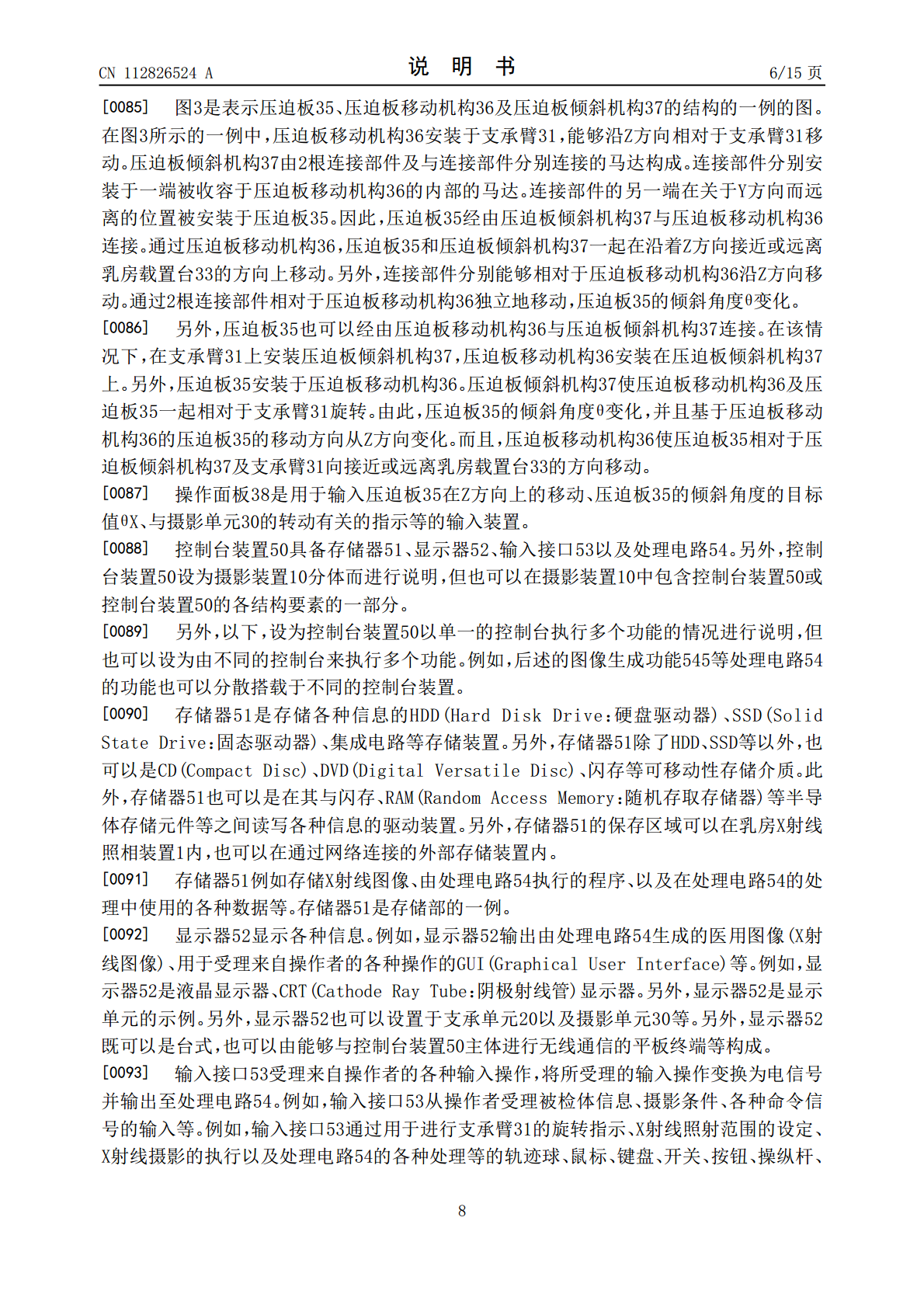

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112826524A(43)申请公布日2021.05.25(21)申请号202011303427.0(22)申请日2020.11.19(30)优先权数据2019-2113312019.11.22JP(71)申请人佳能医疗系统株式会社地址日本栃木县(72)发明人小林由昌(74)专利代理机构永新专利商标代理有限公司72002代理人刘英华(51)Int.Cl.A61B6/04(2006.01)A61B6/00(2006.01)权利要求书1页说明书15页附图15页(54)发明名称乳房X射线照相装置(57)摘要本发明的技术问题在于在乳房的定位时抑制乳房因自重而从正确的位置偏移。实施方式的乳房X射线照相装置具备：乳房载置台，供乳房载置；压迫板，压迫被载置于所述乳房载置台的所述乳房；支承臂，将所述乳房载置台支承为能够倾斜；以及处理电路，控制所述压迫板的驱动，以使被载置于通过所述支承臂而倾斜的所述乳房载置台上的所述乳房在从下方被支承的同时被压迫。CN112826524ACN112826524A权利要求书1/1页1.一种乳房X射线照相装置，具备：乳房载置台，供乳房载置；压迫板，压迫被载置于所述乳房载置台的所述乳房；支承臂，将所述乳房载置台支承为能够倾斜；以及处理电路，控制所述压迫板的驱动，以使被载置于通过所述支承臂而倾斜的所述乳房载置台上的所述乳房在从下方被支承的同时被压迫。2.根据权利要求1所述的乳房X射线照相装置，其中，所述处理电路控制所述压迫板的驱动，以在所述压迫板的倾斜角度大于所述乳房载置台的倾斜角度、且所述压迫板与所述乳房载置台之间的距离在下侧比在上侧小的状态下压迫所述乳房。3.根据权利要求1所述的乳房X射线照相装置，其中，具备检测对所述乳房的压力的压力传感器，在由所述压力传感器检测出的所述压力成为规定值的情况下，所述处理电路控制所述压迫板的驱动，以使所述压迫板的倾斜角度与所述乳房载置台的倾斜角度一致。4.根据权利要求1所述的乳房X射线照相装置，其中，所述处理电路根据所述乳房载置台的倾斜角度来决定所述压迫板的倾斜角度。5.根据权利要求4所述的乳房X射线照相装置，其中，所述乳房载置台具备供乳房载置的载置面，在所述载置面相对于水平面的角度为第一角度的情况下，所述处理电路将所述倾斜角度设定为第一值，在所述载置面相对于水平面的角度为比所述第一角度大的第二角度的情况下，所述处理电路将所述倾斜角度设定为所述第一值以上的第二值。2CN112826524A说明书1/15页乳房X射线照相装置[0001]本申请基于并主张在先日本专利申请2019－211331(申请日：11/22/2019)的优先权，本申请通过参照在先申请而包含该在先申请的全部内容。技术领域[0002]本发明的实施方式涉及乳房X射线照相装置。背景技术[0003]乳房X射线照相(mammography)装置是利用压迫板压迫载置于摄影台上的乳房，扩张乳腺，进行从1个方向的二维图像收集的乳房专用X射线摄影装置。由于存在于乳房之中的乳腺是立体地分支的前端连接小叶的结构，因此，仅仅原样摄影的话，乳腺的重叠多，无法进行准确的评价。因此，通过压迫乳房并将其拉伸得较薄，能够减少乳腺的重叠，并且能够进行基于更低的剂量的X射线摄影。[0004]现有技术文献[0005]专利文献[0006]专利文献：国际公开第2015/045484号发明内容[0007]在使用了乳房X射线照相装置的图像诊断中，有时不仅进行CC(Cranio-Caudal：头尾方向)摄影，还进行MLO(Medio-Lateral-Oblique：内外斜位方向)摄影。在MLO摄影中，在定位时或刚刚结束定位之后，乳房因自重而向比正确的部位(位置)靠下侧的位置偏移。结果，没在正确的位置进行X射线摄影，无法得到正确的图像。特别是在摄影大的乳房时，该问题显著地出现。为了防止乳房从正确的位置偏移，诊疗放射线技师必须在定位时，用手强力地抬起乳房，进而用手用力地压迫乳房的同时进行定位。[0008]另外，在进行大的乳房的定位的情况下，诊疗放射线技师必须在以较强的力使乳房扩展后，用手施加力以避免扩展后的乳房复原，并且一边使手退避一边压迫。诊疗放射线技师必须用力压迫乳房，因此体力被耗费而疲劳。特别是，在如集团体检那样在1天进行30名以上的X射线摄影的情况下，非常辛苦。[0009]本发明要解决的技术问题在于，在进行乳房的定位时，抑制乳房因自重而从正确的位置偏移。[0010]实施方式的乳房X射线照相装置具备：乳房载置台，载置乳房；压迫板，对被载置于所述乳房载置台的所述乳房进行压迫；支承臂，将所述乳房载置台支承为能够倾斜；以及处理电路，控制所述压迫板的驱动，以使被载置于通过所述支承臂而倾斜的所述乳房
