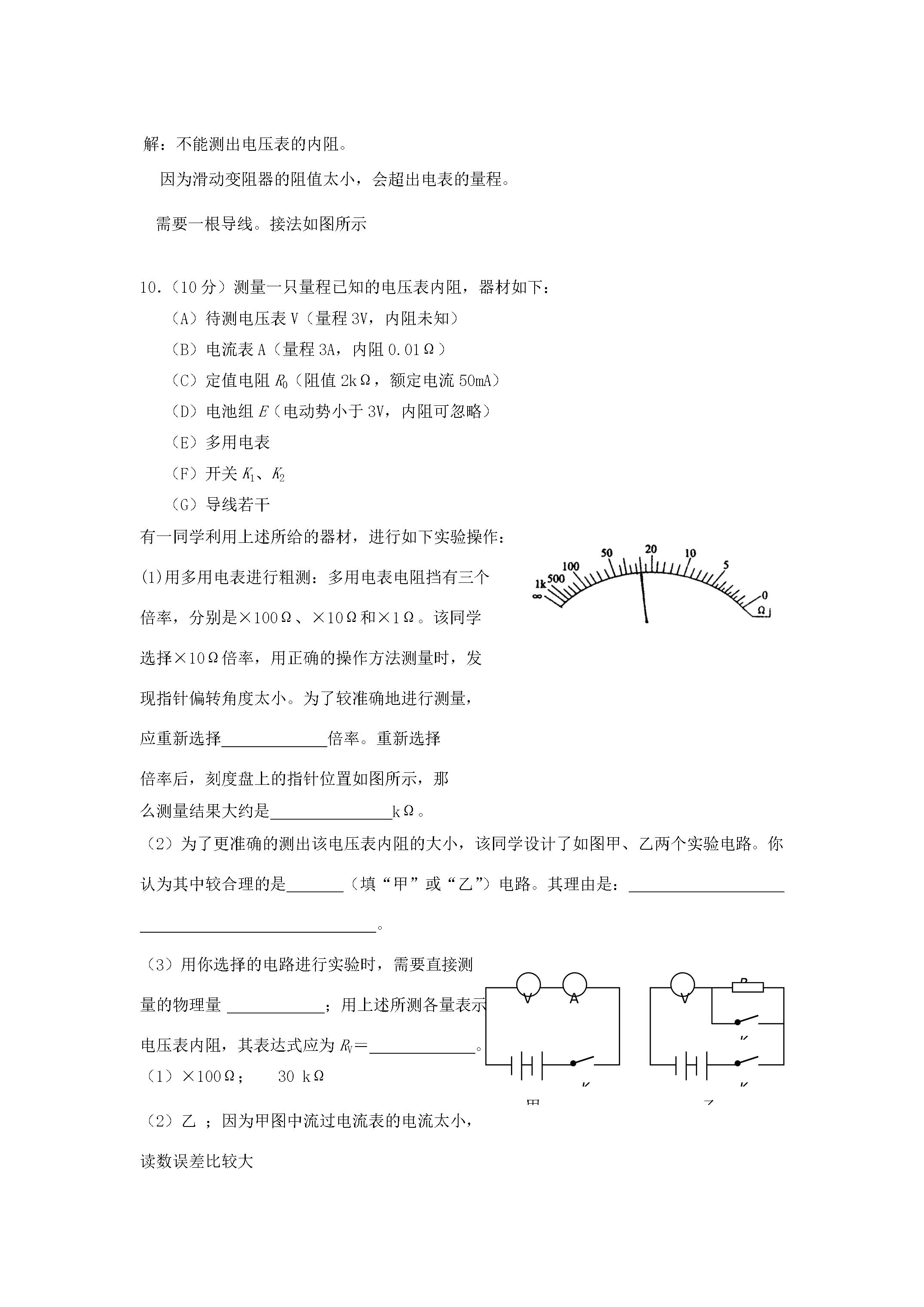

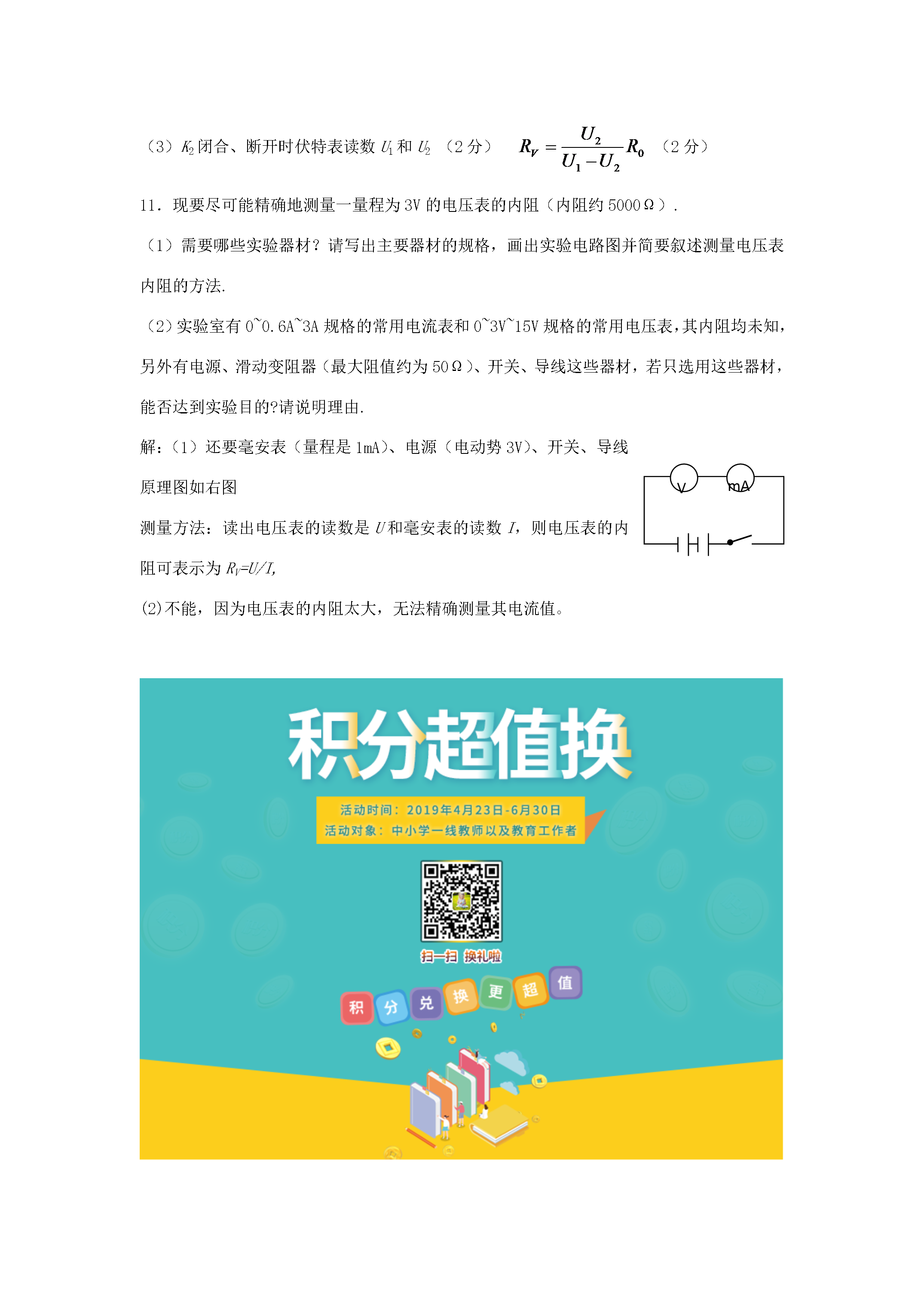

测量电表的内阻测定电流表的内电阻（1）电流表的满偏电流Ig、内电阻Rg和满偏电压Ug三者的关系Ug=IgRg（2）电流表内电阻的测定——半偏法（不计电源内阻）GS1S2R1R2化简得到若R1＞＞R2则Rg=R2伏安法测电压表电阻VA电压表是一个能够显示自身电压的特殊电阻因此可以用一个安培表测量其电阻。读出电压表和电流表的示数U和I则比较法测电压表电阻V甲V乙甲图中的电压表的电压U1、乙图中的电压表的电压U2R为大电阻(不计电源内阻)AVPAVP将一只最大量程为3V的电压表、一只最大量程为1mA的电流表、一只最大阻值为20Ω的滑线变阻器、一只开关和4.5V的电池按图连接测量电压表的内阻（估计为103Ω的数量级）闭合开关能否测出？简说理由。如若不能请设计出最简单的方案写出所需器材与做法。解：不能测出电压表的内阻。因为滑动变阻器的阻值太小会超出电表的量程。需要一根导线。接法如图所示10．（10分）测量一只量程已知的电压表内阻器材如下：（A）待测电压表V（量程3V内阻未知）（B）电流表A（量程3A内阻0.01Ω）20070330（C）定值电阻R0（阻值2kΩ额定电流50mA）（D）电池组E（电动势小于3V内阻可忽略）（E）多用电表（F）开关K1、K2（G）导线若干有一同学利用上述所给的器材进行如下实验操作：(1)用多用电表进行粗测：多用电表电阻挡有三个倍率分别是×100Ω、×10Ω和×1Ω。该同学选择×10Ω倍率用正确的操作方法测量时发现指针偏转角度太小。为了较准确地进行测量应重新选择倍率。重新选择倍率后刻度盘上的指针位置如图所示那么测量结果大约是kΩ。（2）为了更准确的测出该电压表内阻的大小该同学设计了如图甲、乙两个实验电路。你认为其中较合理的是（填“甲”或“乙”）电路。其理由是：。AVK1甲VK2K1R0乙（3）用你选择的电路进行实验时需要直接测量的物理量；用上述所测各量表示电压表内阻其表达式应为RV＝。（1）×100Ω；30kΩ（2）乙；因为甲图中流过电流表的电流太小读数误差比较大（3）K2闭合、断开时伏特表读数U1和U2（2分）（2分）11．现要尽可能精确地测量一量程为3V的电压表的内阻（内阻约5000Ω）.（1）需要哪些实验器材？请写出主要器材的规格画出实验电路图并简要叙述测量电压表内阻的方法.（2）实验室有0~0.6A~3A规格的常用电流表和0~3V~15V规格的常用电压表其内阻均未知另外有电源、滑动变阻器（最大阻值约为50Ω）、开关、导线这些器材若只选用这些器材能否达到实验目的?请说明理由.mAV解：（1）还要毫安表（量程是1mA）、电源（电动势3V）、开关、导线原理图如右图测量方法：读出电压表的读数是U和毫安表的读数I则电压表的内阻可表示为RV=U/I(2)不能因为电压表的内阻太大无法精确测量其电流值。
