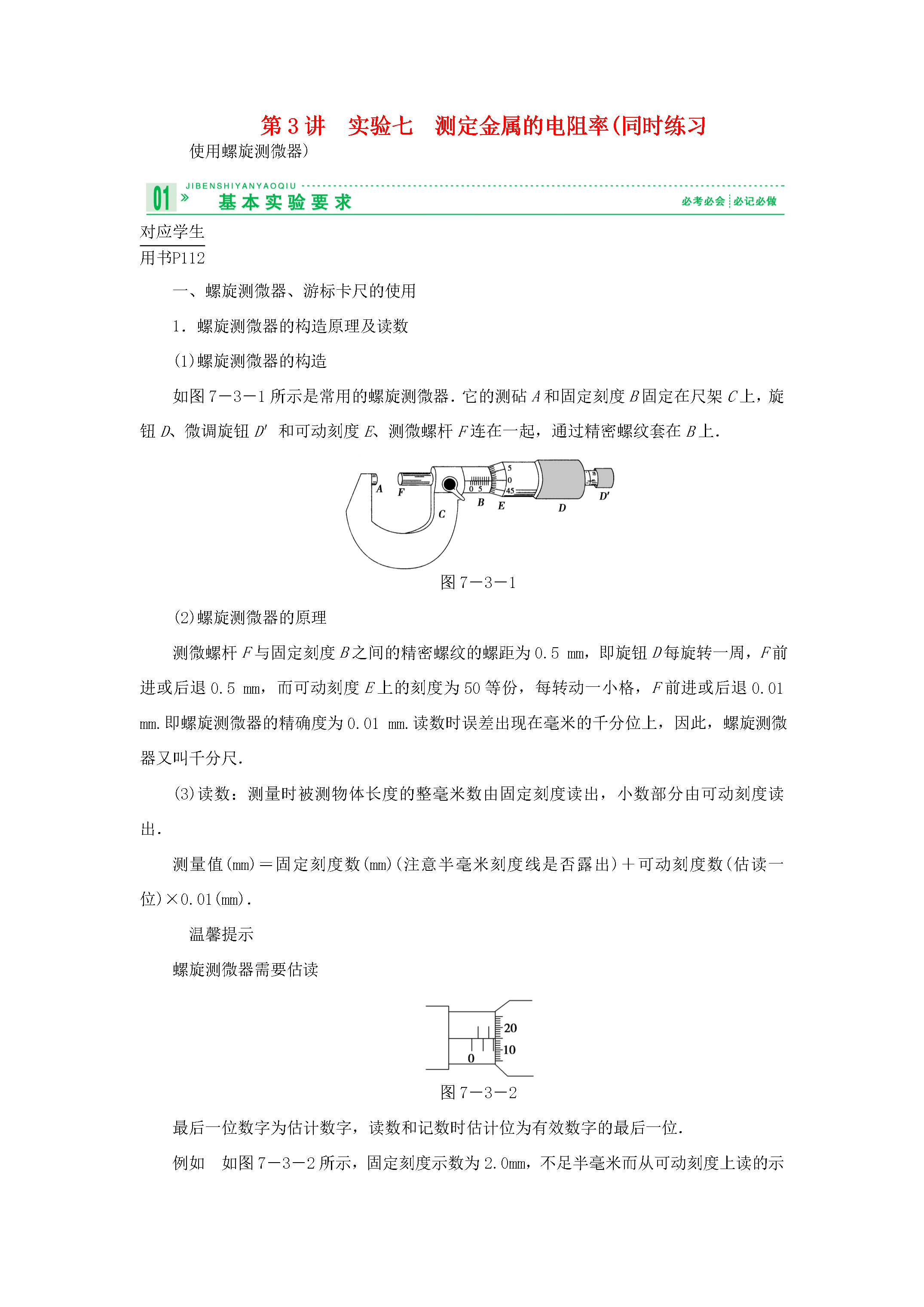

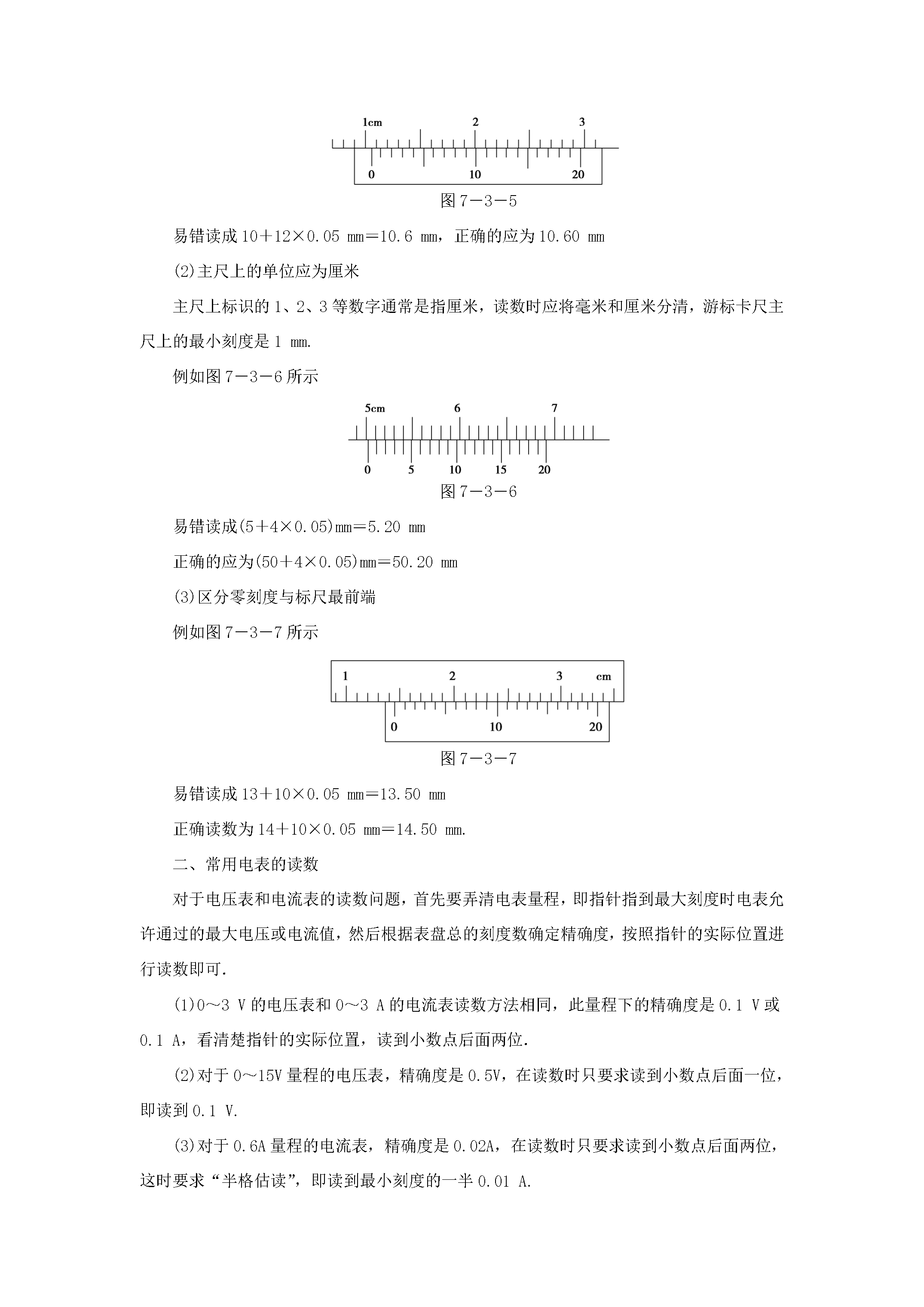

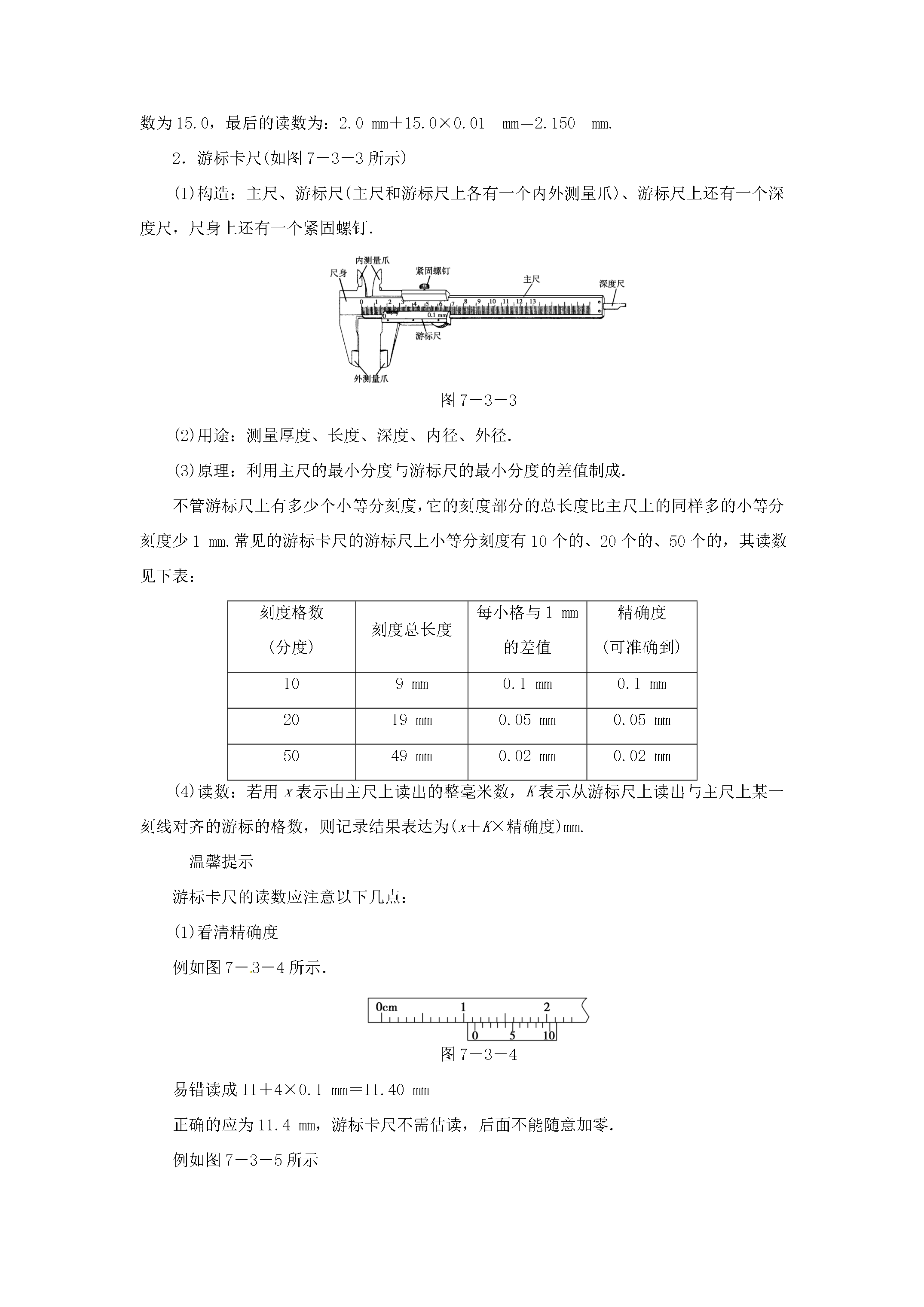

第3讲实验七测定金属的电阻率(同时练习使用螺旋测微器)eq\f(对应学生用书P112)一、螺旋测微器、游标卡尺的使用1．螺旋测微器的构造原理及读数(1)螺旋测微器的构造如图7－3－1所示是常用的螺旋测微器．它的测砧A和固定刻度B固定在尺架C上旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起通过精密螺纹套在B上．图7－3－1(2)螺旋测微器的原理测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm即旋钮D每旋转一周F前进或后退0.5mm而可动刻度E上的刻度为50等份每转动一小格F前进或后退0.01mm.即螺旋测微器的精确度为0.01mm.读数时误差出现在毫米的千分位上因此螺旋测微器又叫千分尺．(3)读数：测量时被测物体长度的整毫米数由固定刻度读出小数部分由可动刻度读出．测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．温馨提示螺旋测微器需要估读图7－3－2最后一位数字为估计数字读数和记数时估计位为有效数字的最后一位．例如如图7－3－2所示固定刻度示数为2.0mm不足半毫米而从可动刻度上读的示数为15.0最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm.2．游标卡尺(如图7－3－3所示)(1)构造：主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺尺身上还有一个紧固螺钉．图7－3－3(2)用途：测量厚度、长度、深度、内径、外径．(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的其读数见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可准确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm(4)读数：若用x表示由主尺上读出的整毫米数K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数则记录结果表达为(x＋K×精确度)mm.温馨提示游标卡尺的读数应注意以下几点：(1)看清精确度例如图7－3－4所示．图7－3－4易错读成11＋4×0.1mm＝11.40mm正确的应为11.4mm游标卡尺不需估读后面不能随意加零．例如图7－3－5所示图7－3－5易错读成10＋12×0.05mm＝10.6mm正确的应为10.60mm(2)主尺上的单位应为厘米主尺上标识的1、2、3等数字通常是指厘米读数时应将毫米和厘米分清游标卡尺主尺上的最小刻度是1mm.例如图7－3－6所示图7－3－6易错读成(5＋4×0.05)mm＝5.20mm正确的应为(50＋4×0.05)mm＝50.20mm(3)区分零刻度与标尺最前端例如图7－3－7所示图7－3－7易错读成13＋10×0.05mm＝13.50mm正确读数为14＋10×0.05mm＝14.50mm.二、常用电表的读数对于电压表和电流表的读数问题首先要弄清电表量程即指针指到最大刻度时电表允许通过的最大电压或电流值然后根据表盘总的刻度数确定精确度按照指针的实际位置进行读数即可．(1)0～3V的电压表和0～3A的电流表读数方法相同此量程下的精确度是0.1V或0.1A看清楚指针的实际位置读到小数点后面两位．(2)对于0～15V量程的电压表精确度是0.5V在读数时只要求读到小数点后面一位即读到0.1V.(3)对于0.6A量程的电流表精确度是0.02A在读数时只要求读到小数点后面两位这时要求“半格估读”即读到最小刻度的一半0.01A.三、伏安法测电阻(1)电流表、电压表的应用电流表内接法电流表外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝eq\f(U测I测)＝Rx＋RA＞Rx测量值大于真实值R测＝eq\f(U测I测)＝eq\f(RxRVRx＋RV)＜Rx测量值小于真实值适用条件RA≪RxRV≫Rx口诀大内偏大(大电阻用内接法测量测量值偏大)小外偏小(小电阻用外接法测量测量值偏小)(2)伏安法测电阻的电路选择①阻值比较法：先将待测电阻的估计值与电压表、电流表的内阻进行比较若Rx较小宜采用电流表外接法；若Rx较大宜采用电流表内接法．②临界值计算法：Rx＜eq\r(RVRA)时用电流表外接法．Rx＞eq\r(RVRA)时用电流表内接法．图7－3－8③实验试探法：按图7－3－8接好电路让电压表接线柱P先后与a、b处接触一下如果电压表的示数有较大的变化而电流表的示数变化不大则可采用电流表外接法；如果电流表的示数有较大的变化而电
