综合管廊管道漏损分析装置.pdf

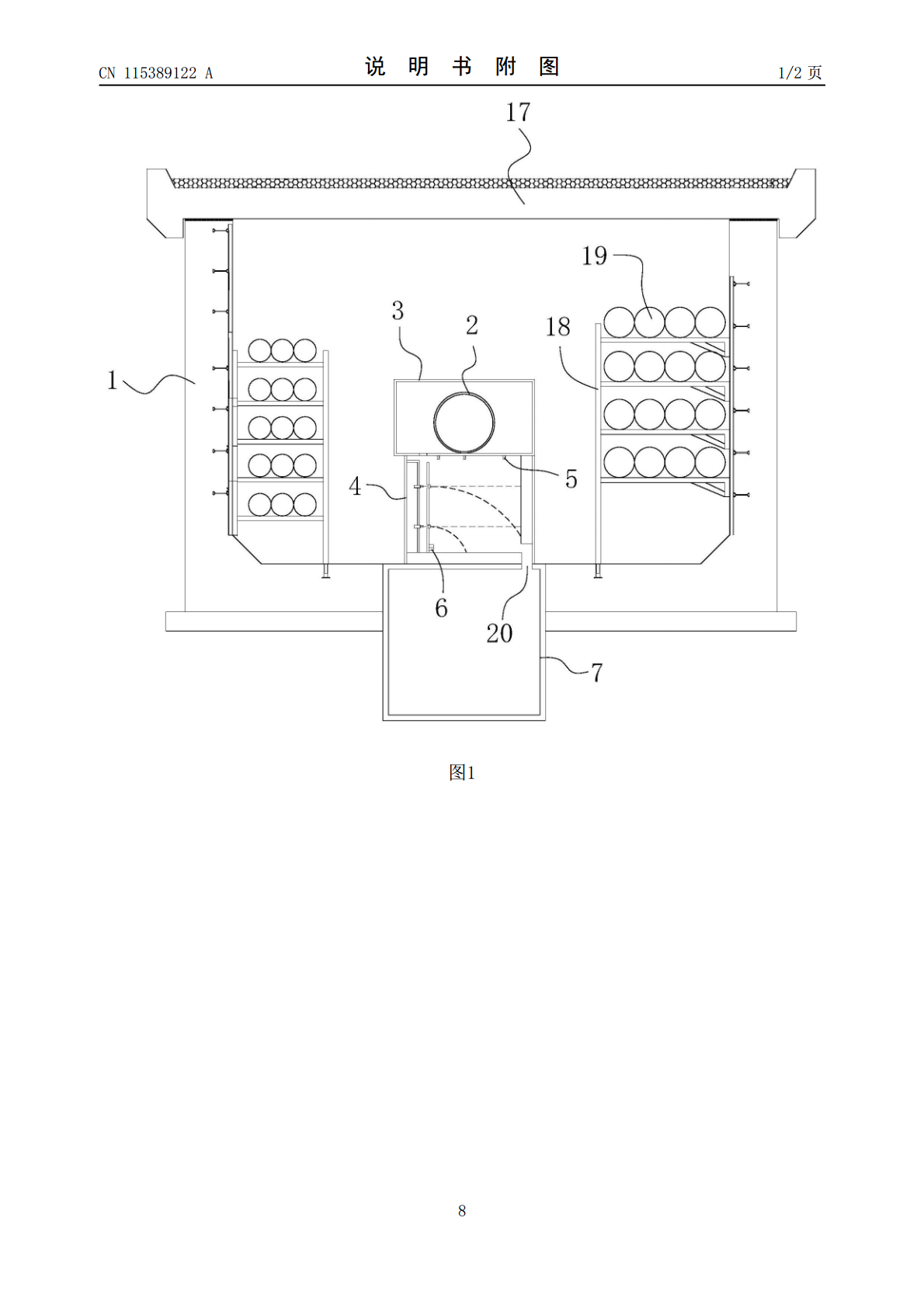

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115389122A(43)申请公布日2022.11.25(21)申请号202211026253.7(22)申请日2022.08.25(71)申请人中铁二院工程集团有限责任公司地址610000四川省成都市金牛区通锦路三号(72)发明人赵子成黄立群刘建明赵青海杨利于洋张红伟曾庆华李绍平陈阳张兴艳(74)专利代理机构成都希盛知识产权代理有限公司51226专利代理师温国杰(51)Int.Cl.G01M3/24(2006.01)G01F22/00(2006.01)F17D5/06(2006.01)权利要求书1页说明书5页附图2页(54)发明名称综合管廊管道漏损分析装置(57)摘要本发明涉及综合管廊技术领域，提供了一种综合管廊管道漏损分析装置，包括廊体和设置在廊体内腔中的给水管；所述给水管上套设有漏水收集箱；所述廊体内腔的底部设置有兼做支墩、并对漏水收集箱进行支撑、且上端开口的漏水计量箱；所述漏水收集箱内腔的底部、且正对漏水计量箱内腔的位置具有竖向设置的至少一个滴水孔；所述漏水计量箱内设置有声音监听器；所述漏水计量箱的下方设置有与其内腔连通的集水坑。本发明在给水管漏水的初期就可测算给水管的漏水量，使得维修人员可获得给水管的漏水程度，进而为维修人员提供合适的维修方案。CN115389122ACN115389122A权利要求书1/1页1.综合管廊管道漏损分析装置，包括廊体(1)和设置在廊体(1)内腔中的给水管(2)；所述给水管(2)上套设有漏水收集箱(3)；其特征在于，所述廊体(1)内腔的底部设置有兼做支墩、并对漏水收集箱(3)进行支撑、且上端开口的漏水计量箱(4)；所述漏水收集箱(3)内腔的底部、且正对漏水计量箱(4)内腔的位置具有竖向设置的至少一个滴水孔(5)；所述漏水计量箱(4)内设置有声音监听器(6)；所述漏水计量箱(4)的下方设置有与其内腔连通的集水坑(7)。2.根据权利要求1所述的综合管廊管道漏损分析装置，其特征在于，所述漏水收集箱(3)内腔的底面为中间低、周围高的凹形结构。3.根据权利要求2所述的综合管廊管道漏损分析装置，其特征在于，所述滴水孔(5)设置在漏水收集箱(3)内腔底面的最低位置。4.根据权利要求1所述的综合管廊管道漏损分析装置，其特征在于，所述漏水计量箱(4)的内腔中设置有上端开口的漏水汇集箱(8)；所述漏水收集箱(3)内腔的底部、且正对漏水汇集箱(8)内腔的位置具有竖向设置的泄水孔(9)；所述漏水汇集箱(8)的侧壁上设置有低位排水孔(10)；所述漏水汇集箱(8)内设置有用于向低位排水孔(10)发射激光光束的低位激光发射器(11)；所述漏水计量箱(4)内腔的底面上设置有底壁感光层(12)。5.根据权利要求4所述的综合管廊管道漏损分析装置，其特征在于，所述漏水汇集箱(8)的侧壁上设置有位于低位排水孔(10)上方的高位排水孔(13)；所述漏水汇集箱(8)内设置有用于向高位排水孔(13)发射激光光束的高位激光发射器(14)。6.根据权利要求5所述的综合管廊管道漏损分析装置，其特征在于，所述漏水计量箱(4)内腔的侧壁、且正对高位激光发射器(14)的位置设置有侧壁感光层(15)。7.根据权利要求5所述的综合管廊管道漏损分析装置，其特征在于，所述低位排水孔(10)与高位排水孔(13)水平设置、且相互平行。8.根据权利要求5所述的综合管廊管道漏损分析装置，其特征在于，所述漏水汇集箱(8)的侧壁上设置有位于高位排水孔(13)上方的溢流口(16)。2CN115389122A说明书1/5页综合管廊管道漏损分析装置技术领域[0001]本发明涉及综合管廊技术领域，尤其是一种综合管廊管道漏损分析装置。背景技术[0002]综合管廊又称地下城市管道综合走廊，即在城市地下建造一个隧道空间，将电力、通信、燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和生命线。[0003]由于综合管廊中的管线种类和数量较多，在长期使用过程中，给水管存在漏水甚至爆管的风险；当给水管出现漏水或爆管现象后，导致水流溅射，容易在综合管廊内部产生积水，严重时造成带电线缆短路，影响其他线缆的安全性。[0004]目前常采用的措施是将给水管设置在临时保护罩内，使得给水管位于封闭空间中，当给水管出现漏水或爆管时，给水管内的水流至保护罩内，然后通过保护罩上的漏水通道排出，这样就不会在综合管廊内产生积水，避免对综合管廊内的带电线缆等造成不利的影响；但是这种措施无法获得给水管的漏水量，也就不能使维修人员获得给水管的漏水程度，更无法为维修人员提供合适的维修方案。发明内容[0005]本发明所要解决的技术问题是：提供一种综合管廊管道漏
