一种用于常规稠油油藏的降黏-驱油聚合物及其制备方法.pdf

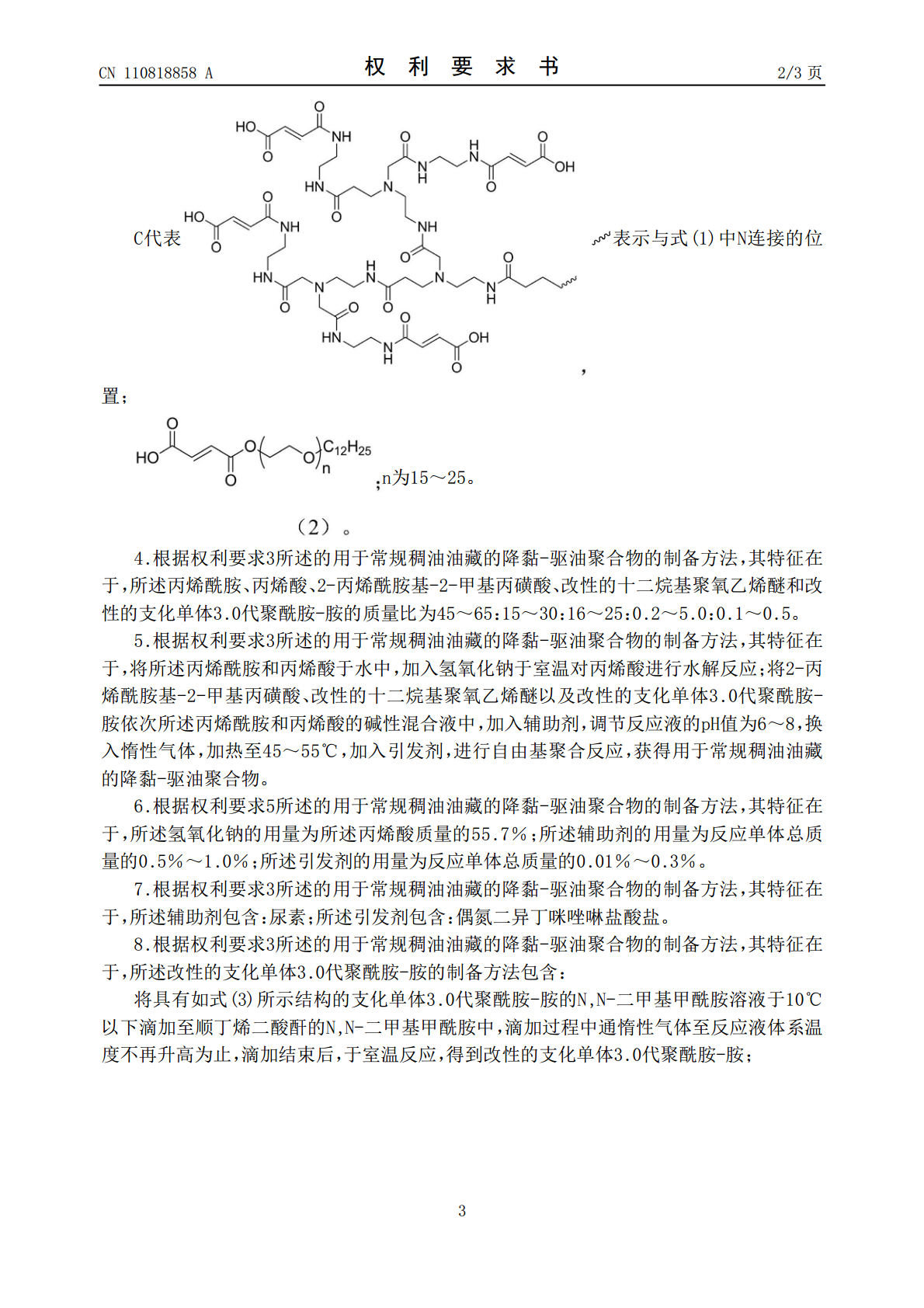

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110818858A(43)申请公布日2020.02.21(21)申请号201911152502.5C09K8/584(2006.01)(22)申请日2019.11.22(71)申请人西南石油大学地址610500四川省成都市新都区新都大道8号(72)发明人施雷庭晋清磊朱诗杰汪士凯叶仲斌赵启明王欣悦谌茂(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人王学芝(51)Int.Cl.C08F283/06(2006.01)C08F220/56(2006.01)C08F283/00(2006.01)权利要求书3页说明书11页附图2页(54)发明名称一种用于常规稠油油藏的降黏-驱油聚合物及其制备方法(57)摘要本发明公开了一种用于常规稠油油藏的降黏-驱油聚合物及其制备方法，该聚合物具有如式(A)所示结构的单体，其中，R为支化单体3.0代聚酰胺-胺，n为15～25；a、b、c、d、e为各单体在聚合物中所占的质量百分数，总质量分数为100％，a为0.1％～0.5％，b为45％～65％，c为0.2％～5.0％，d为15％～30％，e为16％～25％。本发明的聚合物增黏能力强，采出程度和注入性均优于复配驱油体系和部分水解的聚丙烯酰胺，达到了降低稠油黏度和增加水相黏度，提高常规稠油油藏采出程度的目的，实现降黏和驱油一剂多用和协同的功效。CN110818858ACN110818858A权利要求书1/3页1.一种用于常规稠油油藏的降黏-驱油聚合物，其特征在于，该聚合物具有如式(A)所示结构的单体：其中，R为支化单体3.0代聚酰胺-胺；其中，n为15～25；a、b、c、d、e为各单体在聚合物中所占的质量百分数，总质量分数为100％，a为0.1％～0.5％，b为45％～65％，c为0.2％～5.0％，d为15％～30％，e为16％～25％。2.根据权利要求1所述的用于常规稠油油藏的降黏-驱油聚合物，其特征在于，所述n为15、20或25。3.一种如权利要求1或2所述的用于常规稠油油藏的降黏-驱油聚合物的制备方法，其特征在于，该方法包含：将具有如式(1)所示结构的改性的支化单体3.0代聚酰胺-胺、具有如式(2)所示结构的改性的十二烷基聚氧乙烯醚、丙烯酰胺、丙烯酸和2-丙烯酰胺基-2-甲基丙磺酸，各反应单体在辅助剂和引发剂作用下于水中通过自由基聚合反应，获得用于常规稠油油藏的降黏-驱油聚合物；2CN110818858A权利要求书2/3页C代表表示与式(1)中N连接的位置；n为15～25。4.根据权利要求3所述的用于常规稠油油藏的降黏-驱油聚合物的制备方法，其特征在于，所述丙烯酰胺、丙烯酸、2-丙烯酰胺基-2-甲基丙磺酸、改性的十二烷基聚氧乙烯醚和改性的支化单体3.0代聚酰胺-胺的质量比为45～65：15～30：16～25：0.2～5.0：0.1～0.5。5.根据权利要求3所述的用于常规稠油油藏的降黏-驱油聚合物的制备方法，其特征在于，将所述丙烯酰胺和丙烯酸于水中，加入氢氧化钠于室温对丙烯酸进行水解反应；将2-丙烯酰胺基-2-甲基丙磺酸、改性的十二烷基聚氧乙烯醚以及改性的支化单体3.0代聚酰胺-胺依次所述丙烯酰胺和丙烯酸的碱性混合液中，加入辅助剂，调节反应液的pH值为6～8，换入惰性气体，加热至45～55℃，加入引发剂，进行自由基聚合反应，获得用于常规稠油油藏的降黏-驱油聚合物。6.根据权利要求5所述的用于常规稠油油藏的降黏-驱油聚合物的制备方法，其特征在于，所述氢氧化钠的用量为所述丙烯酸质量的55.7％；所述辅助剂的用量为反应单体总质量的0.5％～1.0％；所述引发剂的用量为反应单体总质量的0.01％～0.3％。7.根据权利要求3所述的用于常规稠油油藏的降黏-驱油聚合物的制备方法，其特征在于，所述辅助剂包含：尿素；所述引发剂包含：偶氮二异丁咪唑啉盐酸盐。8.根据权利要求3所述的用于常规稠油油藏的降黏-驱油聚合物的制备方法，其特征在于，所述改性的支化单体3.0代聚酰胺-胺的制备方法包含：将具有如式(3)所示结构的支化单体3.0代聚酰胺-胺的N,N-二甲基甲酰胺溶液于10℃以下滴加至顺丁烯二酸酐的N,N-二甲基甲酰胺中，滴加过程中通惰性气体至反应液体系温度不再升高为止，滴加结束后，于室温反应，得到改性的支化单体3.0代聚酰胺-胺；3CN110818858A权利要求书3/3页其中，所述支化单体3.0代聚酰胺-胺与顺丁烯二酸酐的摩尔比为1：8。9.根据权利要求3所述的用于常规稠油油藏的降黏-驱油聚合物的制备方法，其特征在于，所述改性的十二烷基聚氧乙烯醚的制备方法包含：将具有如式(4)所示结构的十二烷基聚氧乙烯醚、顺丁烯二酸酐、对甲苯磺酸和阻聚剂于90℃酯化反应，得到改性的十二
