内容提供者
低介电常数聚苯硫醚组合物及其制备方法.pdf
2023-05-26
10金币
1.8MB
27页
一只****呀9
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共27页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料

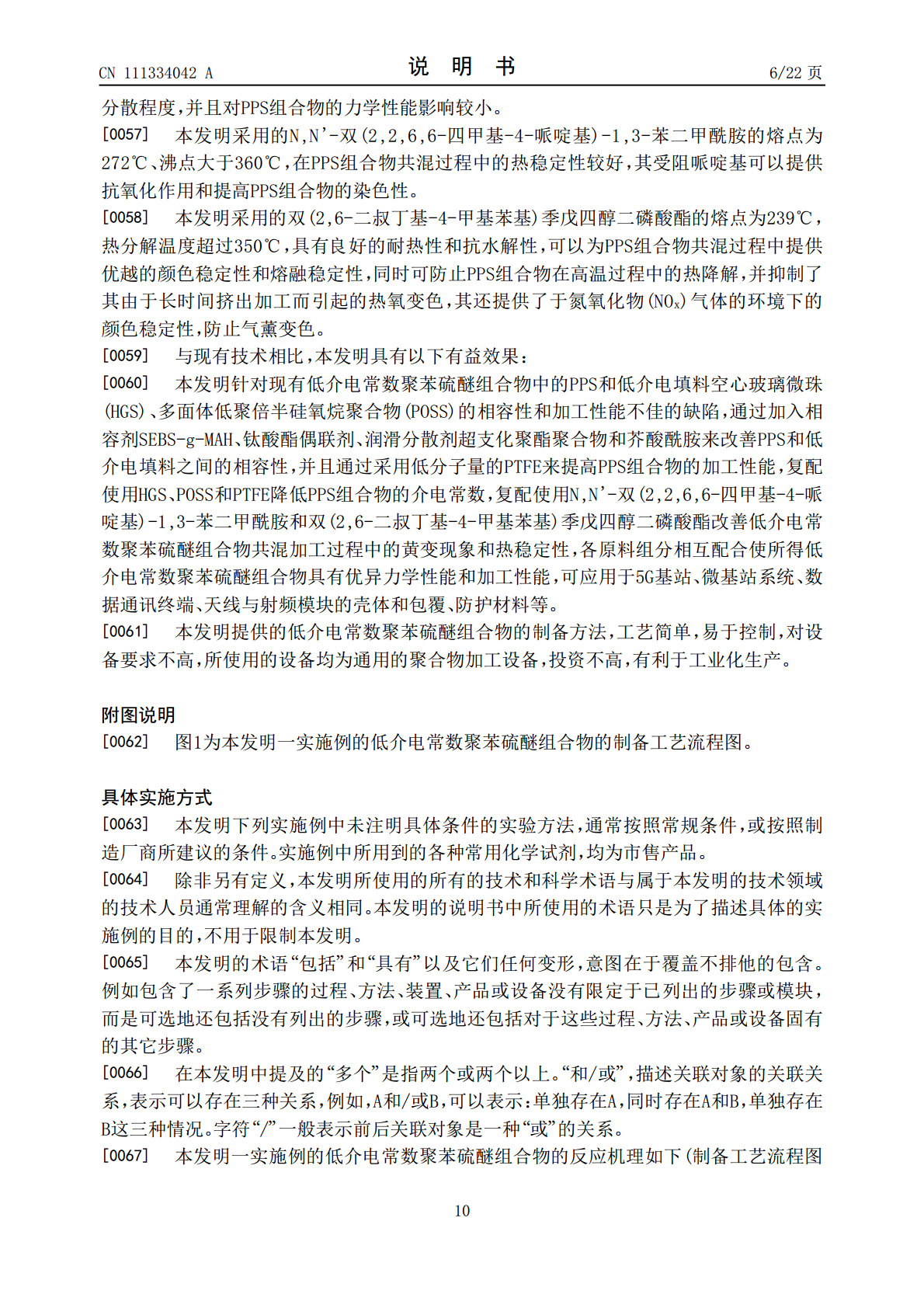

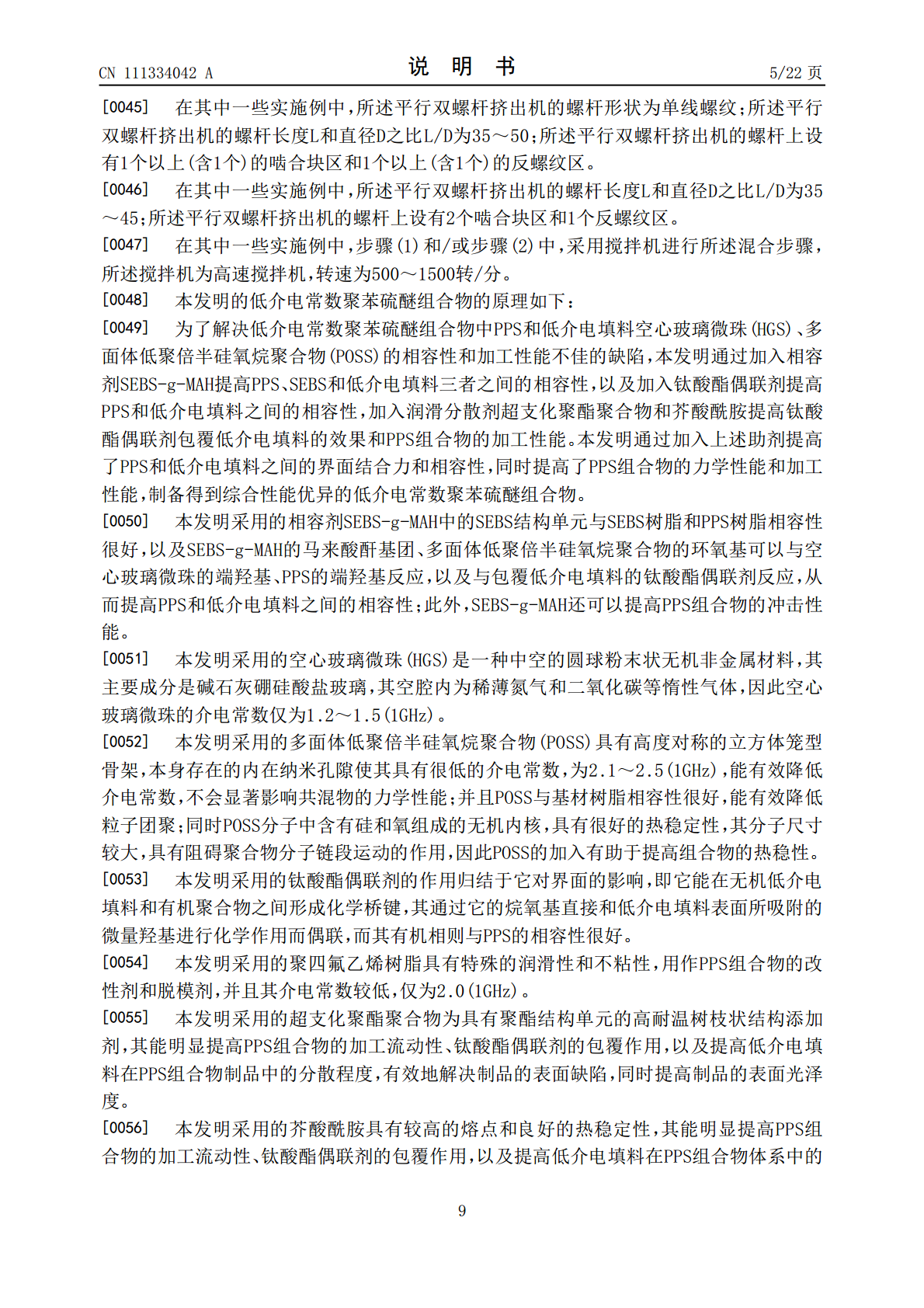

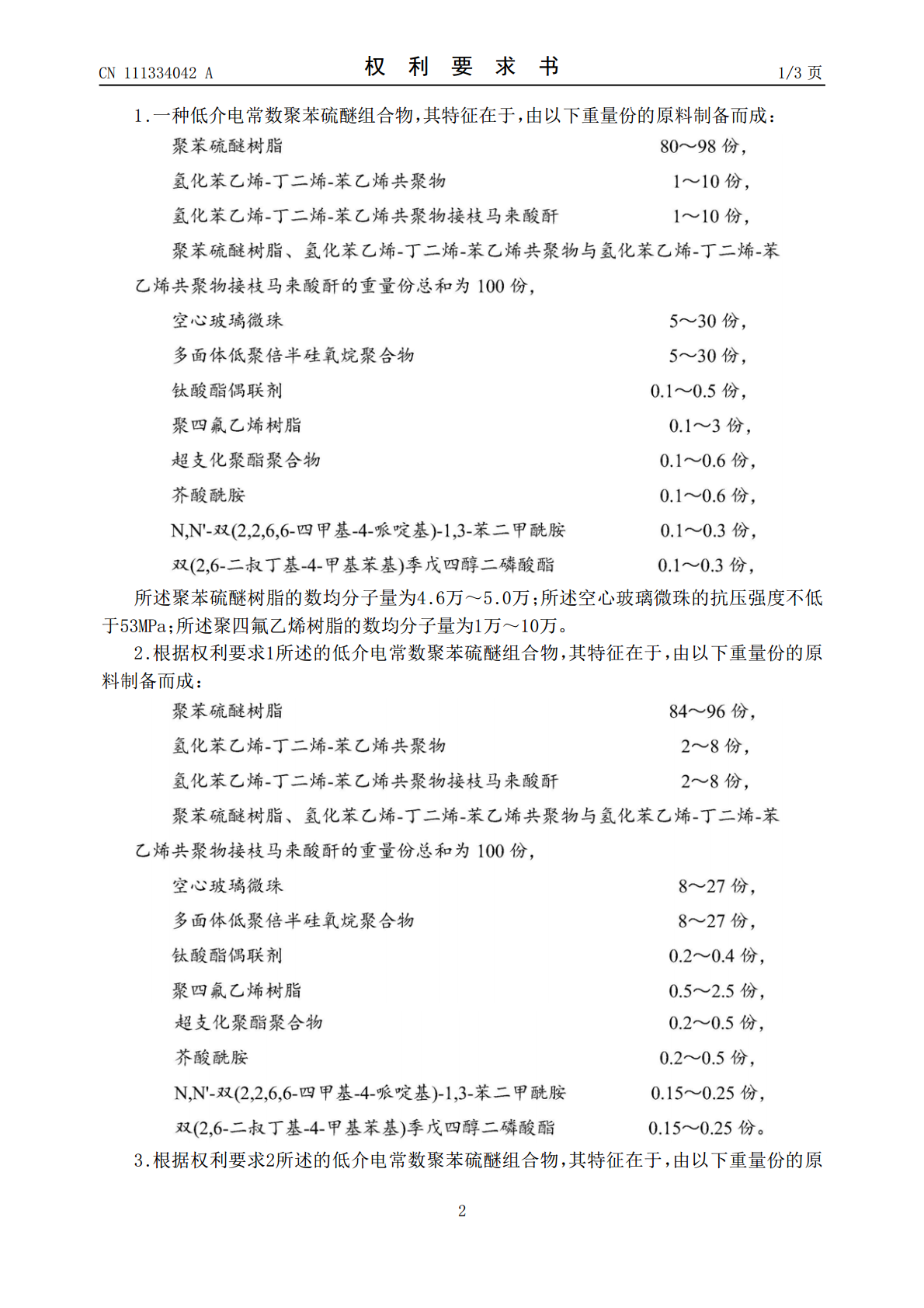

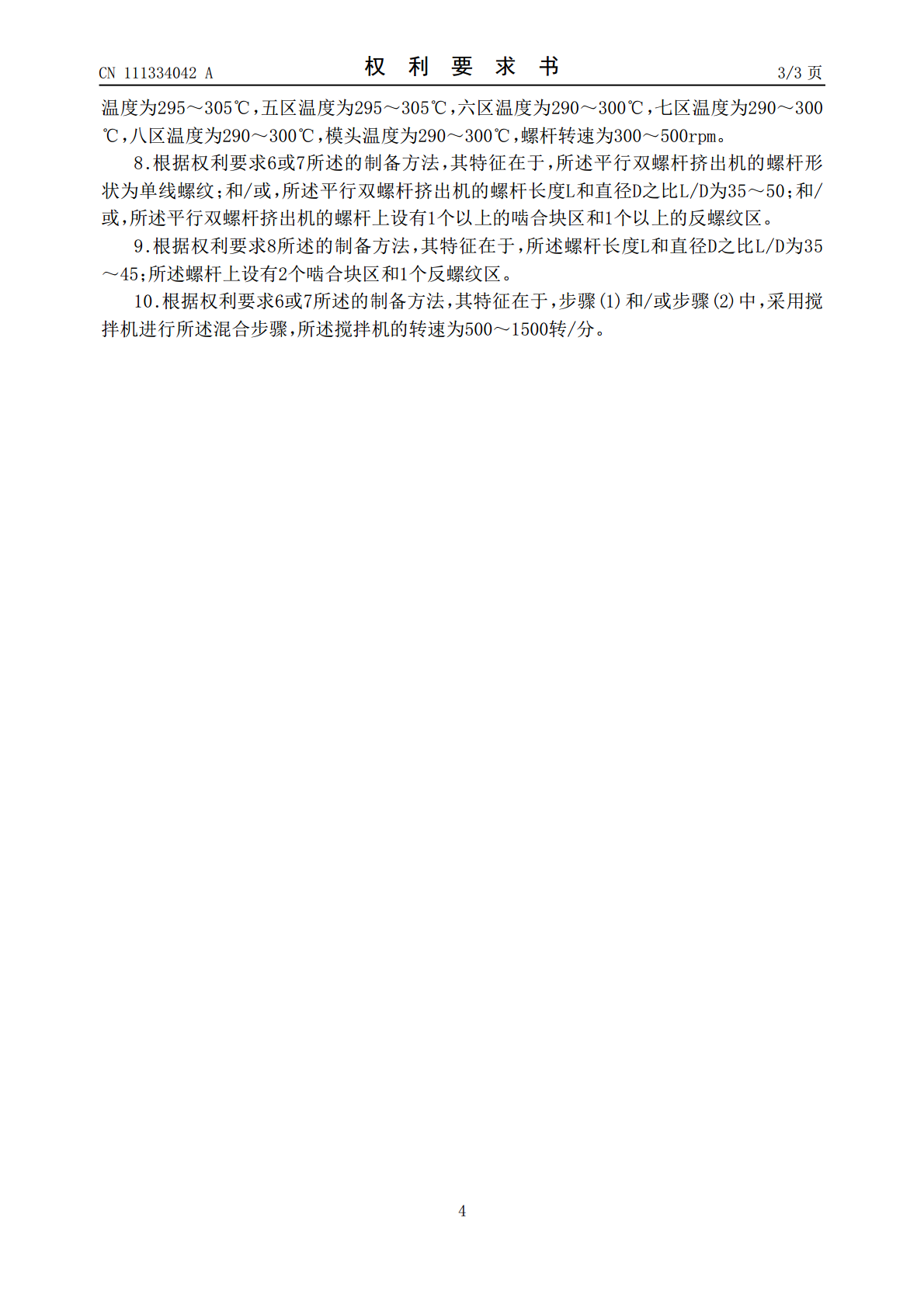

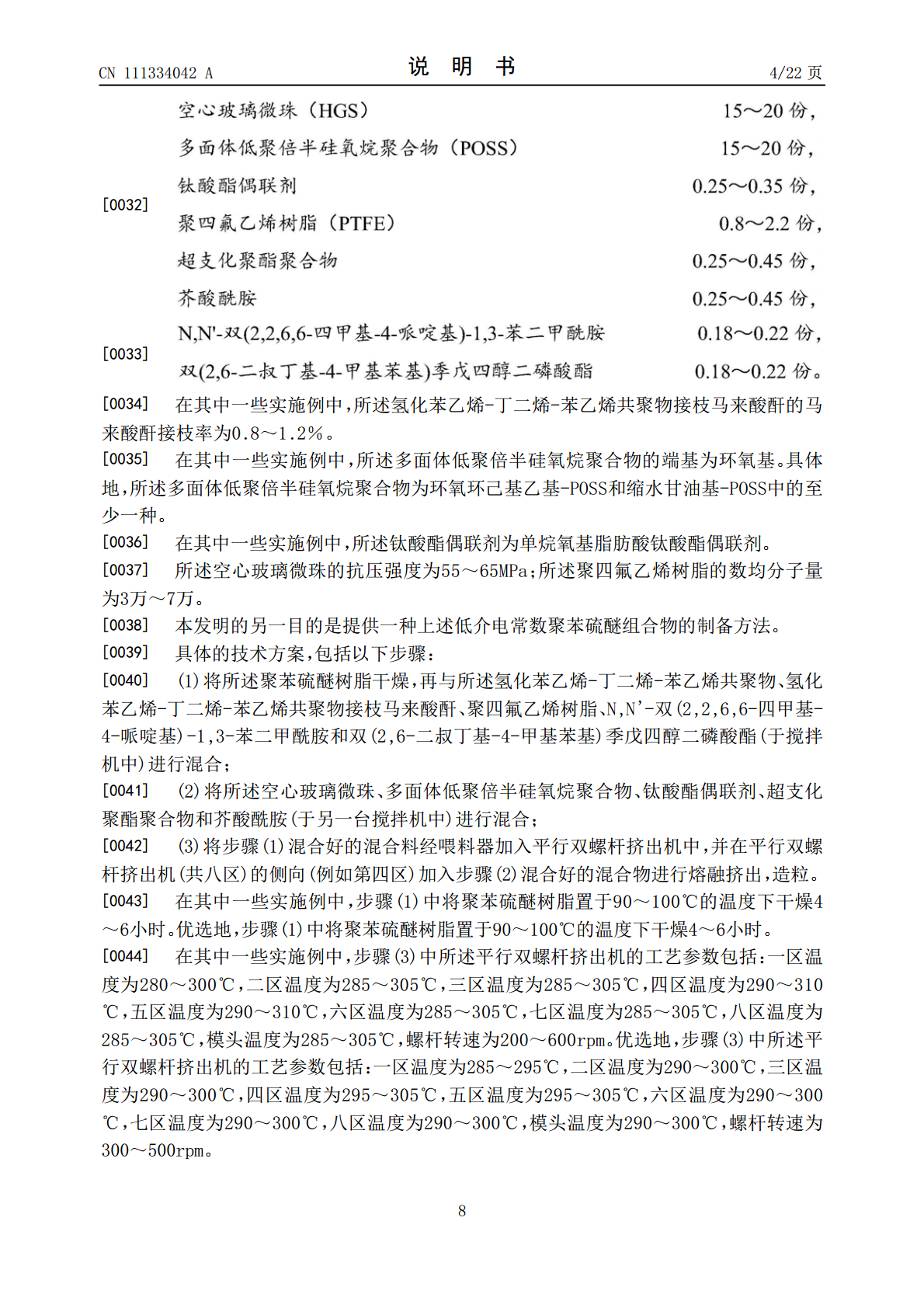

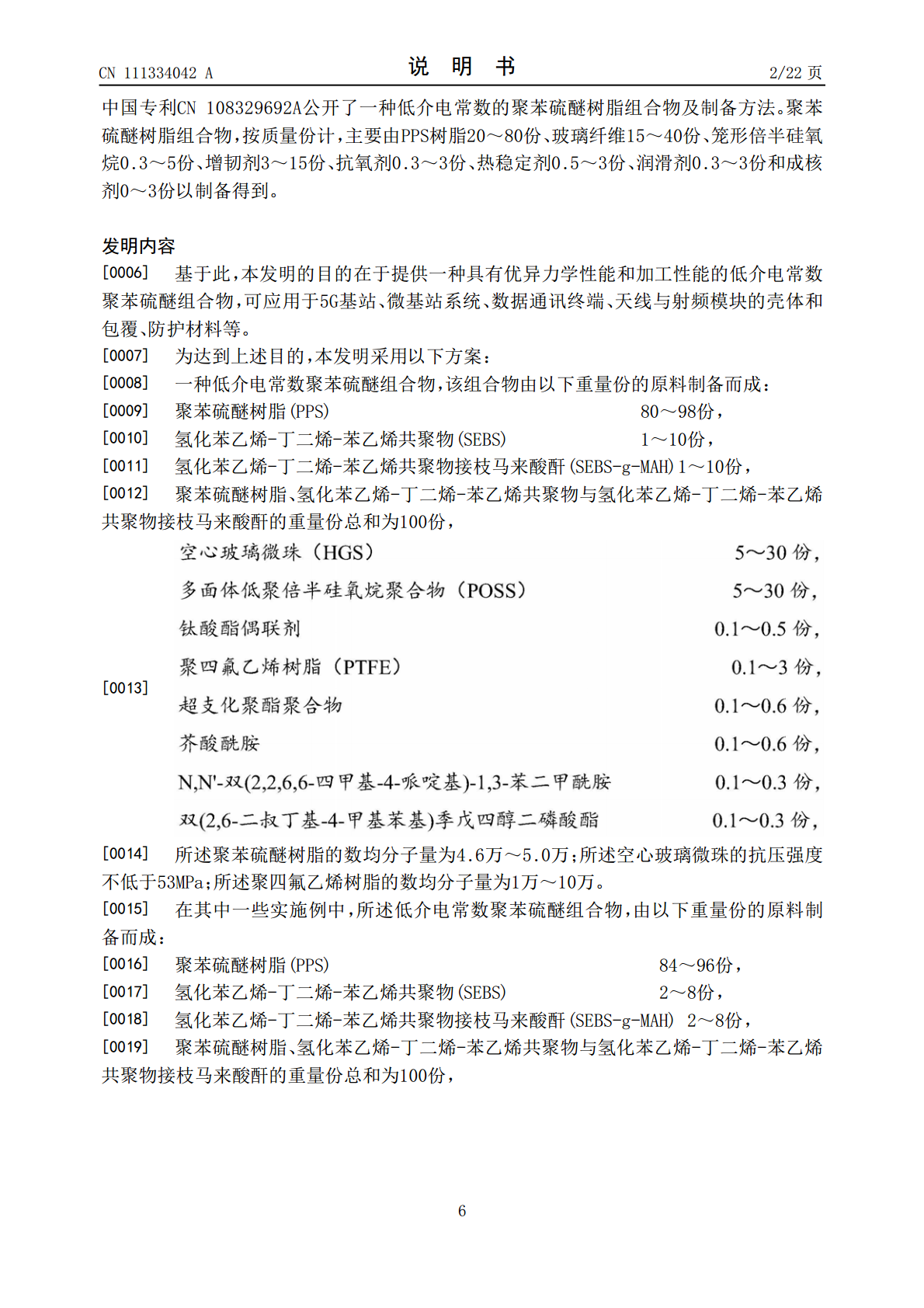

低介电常数聚苯硫醚组合物及其制备方法.pdf
本发明涉及一种低介电常数聚苯硫醚组合物及其制备方法，所述低介电常数聚苯硫醚组合物由以下原料制备而成：聚苯硫醚树脂、氢化苯乙烯‑丁二烯‑苯乙烯共聚物、氢化苯乙烯‑丁二烯‑苯乙烯共聚物接枝马来酸酐、空心玻璃微珠、多面体低聚倍半硅氧烷聚合物、钛酸酯偶联剂、聚四氟乙烯树脂、超支化聚酯聚合物、芥酸酰胺、N,N'‑双(2,2,6,6‑四甲基‑4‑哌啶基)‑1,3‑苯二甲酰胺、双(2,6‑二叔丁基‑4‑甲基苯基)季戊四醇二磷酸酯。该低介电常数聚苯硫醚组合物具有优异的力学性能、加工性能和低介电常数，可应用于5G基站、微基
2023-05-26
10
1.8MB
一种聚苯硫醚组合物及其制备方法.pdf
本发明涉及一种聚苯硫醚组合物，由以下重量份的原料制备而成：60～90份聚苯硫醚树脂，10～40份玻璃纤维，5～15份长链烷基酰化改性聚苯硫醚，2～10份含有环氧基的相容剂，其中聚苯硫醚与玻璃纤维的重量份总和为100份。本发明针对玻纤增强PPS的加工性能不佳的缺陷，本发明通过加入少量的长链烷基酰化改性聚苯硫醚来改善PPS组合物的加工性能，同时兼具优异的力学性能。可应用于电子电气、机械制造、汽车制造、化工仪器仪表和航天工业等领域。
2023-08-04
10
524KB
一种聚苯硫醚/聚苯硫醚砜共聚物及其制备方法.pdf
本发明属于高分子材料合成领域，具体涉及一种聚苯硫醚/聚苯硫醚砜共聚物及其制备方法。所述的聚苯硫醚/聚苯硫醚砜共聚物，由包括以下含量的原料制成：对氯二苯10mol，氧化剂2~4mol，硫化钠8~15mol，预聚催化剂0.05~0.5mol，氧化催化剂0.03~0.2mol，共聚催化剂0.2~0.8mol，支化剂1~5mol，溶剂500~1000ml。本发明采用聚苯硫醚预聚物进行氧化，氧化制得聚苯硫醚砜预聚物后，再与经过支化的聚苯硫醚进行共聚反应，从而制备出高品质的聚苯硫醚/聚苯硫醚砜共聚物。
2023-05-27
10
442KB
用于5G的增强聚苯硫醚组合物及其制备方法.pdf
本发明涉及一种用于5G的增强聚苯硫醚组合物及其制备方法，所述用于5G的增强聚苯硫醚组合物由以下原料制备而成：聚苯硫醚树脂、氢化苯乙烯‑丁二烯‑苯乙烯共聚物、氢化苯乙烯‑丁二烯‑苯乙烯共聚物接枝马来酸酐、空心玻璃微珠、多面体低聚倍半硅氧烷聚合物、低介电常数玻璃纤维、钛酸酯偶联剂、聚四氟乙烯树脂、超支化聚酯聚合物、芥酸酰胺、抗氧剂CY和双(2,4‑二枯基苯基)季戊四醇二亚磷酸酯。该用于5G的增强聚苯硫醚组合物具有优异的力学性能、加工性能和低介电常数，可应用于5G基站、微基站系统、数据通讯终端、天线与射频模块的
2023-05-26
10
1.7MB
一种低介电常数的聚苯硫醚复合材料及其制备工艺.pdf
本发明提供了一种低介电常数的聚苯硫醚复合材料。由质量百分比为30‑60％的聚苯硫醚、15‑35％的SiO
2023-08-04
10
279KB
