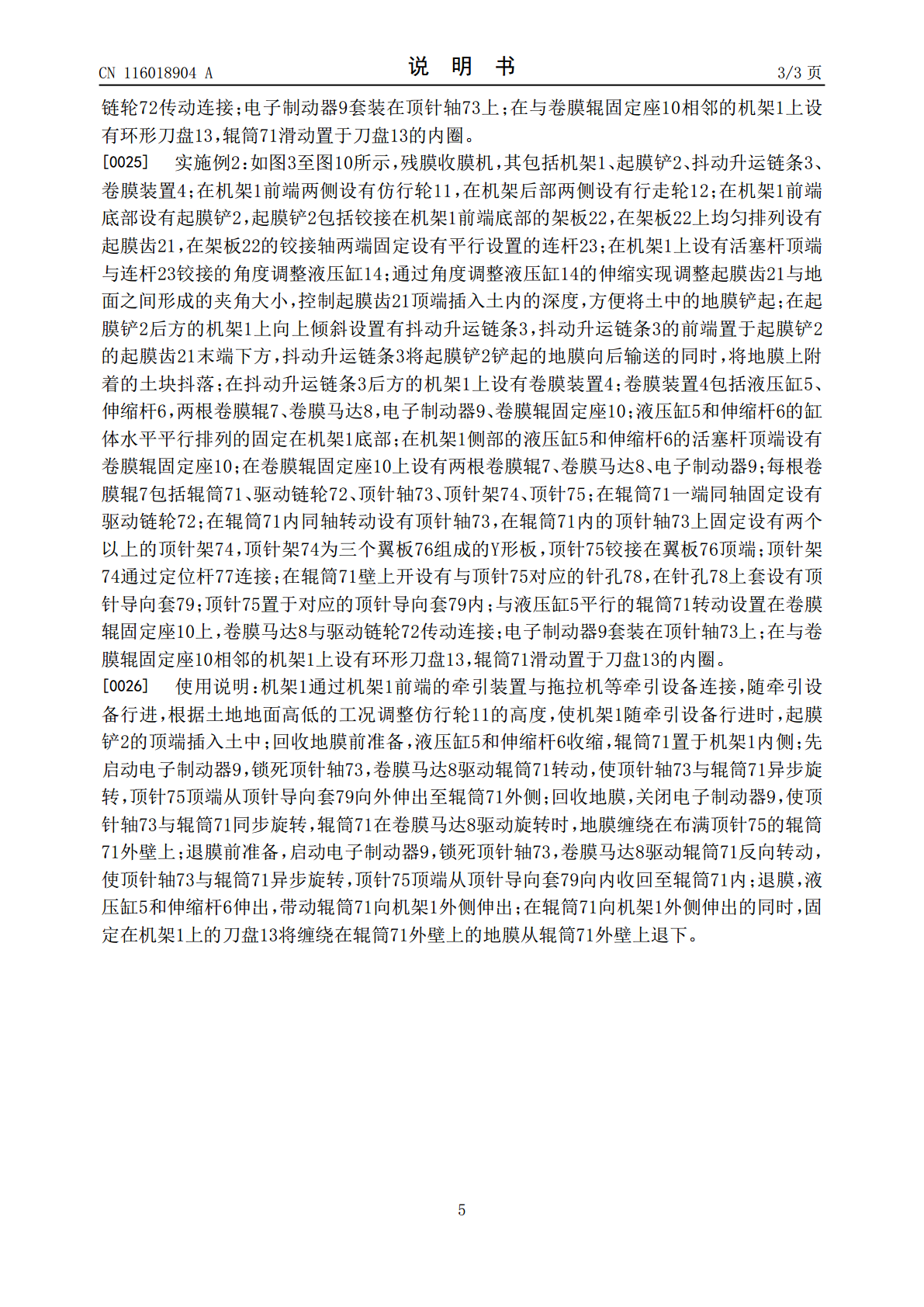

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN116018904A(43)申请公布日2023.04.28(21)申请号202110749270.2(22)申请日2021.07.01(71)申请人内蒙古东创农牧业机械有限责任公司地址015100内蒙古自治区巴彦淖尔市五原县工业园区申请人内蒙古自治区农牧业科学院(72)发明人张帅吴淑琴郭海杰常权禄李焕春刘斌杜二小巨永江李强高娟赵培廷孙东宽白军王春平张俊杰张万同郭婧(51)Int.Cl.A01B43/00(2006.01)A01G13/02(2006.01)权利要求书1页说明书3页附图6页(54)发明名称残膜收膜机(57)摘要本发明公开了一种残膜收膜机，其包括机架、起膜铲、抖动升运链条、卷膜装置；在机架前端底部设有起膜铲，在起膜铲后方的机架上设置有抖动升运链条，在抖动升运链条后方的机架上设有卷膜装置；卷膜装置包括液压缸、伸缩杆，卷膜辊、卷膜马达，电子制动器、卷膜辊固定座；液压缸和伸缩杆固定在机架底部；在机架侧部的液压缸和伸缩杆的活塞杆顶端设有卷膜辊固定座；在卷膜辊固定座上设有卷膜辊、卷膜马达、电子制动器。优点在于：整机结构简单，使用方便，易于维护，当卸膜时，顶针顶端缩回至辊筒内侧，辊筒在机架上横向伸出，伸出的同时，固定在机架上的刀盘将缠绕在辊筒外壁上的地膜从光滑的辊筒外壁上快速的退下。CN116018904ACN116018904A权利要求书1/1页1.残膜收膜机，其特征在于，其包括机架、起膜铲、抖动升运链条、卷膜装置；在所述机架前端底部设有所述起膜铲，在所述起膜铲后方的所述机架上向上倾斜设置有所述抖动升运链条，所述抖动升运链条的前端置于所述起膜铲末端下方，在所述抖动升运链条后方的所述机架上设有所述卷膜装置；所述卷膜装置包括液压缸、伸缩杆，卷膜辊、卷膜马达，电子制动器、卷膜辊固定座；所述液压缸和所述伸缩杆的缸体水平平行排列的固定在所述机架底部；在所述机架侧部的所述液压缸和所述伸缩杆的活塞杆顶端设有所述卷膜辊固定座；在所述卷膜辊固定座上设有所述卷膜辊、所述卷膜马达、所述电子制动器；所述卷膜辊包括辊筒、顶针轴、驱动链轮、顶针架、顶针；在所述辊筒一端同轴固定设有所述链轮；在所述辊筒内同轴转动设有顶针轴，在所述辊筒内的所述顶针轴上固定设有两个以上的所述顶针架，在所述顶针架上铰接设有所述顶针，在所述辊筒壁上开设有与所述顶针对应的针孔，在所述针孔上套设有顶针导向套；所述顶针置于对应的所述顶针导向套内；与所述液压缸平行的所述辊筒转动设置在所述卷膜辊固定座上，所述卷膜马达与所述驱动链轮传动连接；所述电子制动器套装在所述顶针轴上；在与所述卷膜辊固定座相邻的所述机架上设有环形刀盘，所述辊筒滑动置于所述刀盘的内圈。2.根据权利要求1所述的残膜收膜机，其特征在于，所述起膜铲包括均匀排列固定在所述机架前端底部的起膜齿。3.根据权利要求1所述的残膜收膜机，其特征在于，所述起膜铲包括铰接在所述机架前端底部的架板，在所述架板上均匀排列设有起膜齿，在所述架板的铰接轴两端固定设有平行设置的连杆；在所述机架上设有活塞杆顶端与所述连杆铰接的角度调整液压缸。4.根据权利要求1至3任一所述的残膜收膜机，其特征在于，所述抖动升运链条包括前后排列的第一抖动升运链条和第二抖动升运链条；所述第一抖动升运链条的后端置于所述第二抖动升运链条的前端上方。5.根据权利要求4所述的残膜收膜机，其特征在于，在所述卷膜辊固定座上设有一根或两根所述卷膜辊。6.根据权利要求5所述的残膜收膜机，其特征在于，所述顶针架为三个翼板组成的Y形板，所述顶针铰接在所述翼板顶端。7.根据权利要求5或6任一所述的残膜收膜机，其特征在于，所述顶针架通过定位杆连接。2CN116018904A说明书1/3页残膜收膜机技术领域：[0001]本发明涉及农业机械领域，尤其涉及一种残膜收膜机。背景技术：[0002]地膜是农业生产的重要物质资料，地膜覆盖技术具有增温保墒、抑制杂草、提高产量等作用，促进了我国农业生产水平的显著提高和生产方式的根本改变。随着地膜覆盖技术的普及和应用，地膜残留污染问题日益严重。[0003]现有的地膜收获机均为将残膜缠绕在辊筒上，随着工作行程的增加，残膜绕的厚度越大，绕的就越紧，工作结束后辊筒上缠绕的残膜与辊筒分离困难，且分离操作也不方便，不利地膜的回收和利用。发明内容：[0004]为了克服现有技术的不足，本发明的目的在于提供一种将卷膜辊上缠绕的残膜快速分离的残膜收膜机。[0005]本发明由如下技术方案实施：残膜收膜机，其特征在于，其包括机架、起膜铲、抖动升运链条、卷膜装置；在所述机架前端底部设有所述起膜铲，在所述起膜铲后方的所述机架上向上倾斜设置有所述抖动升运链条，所述抖动升运链条的前端置于所述起膜铲末端下方，在所述抖动升运链条后方的所述
