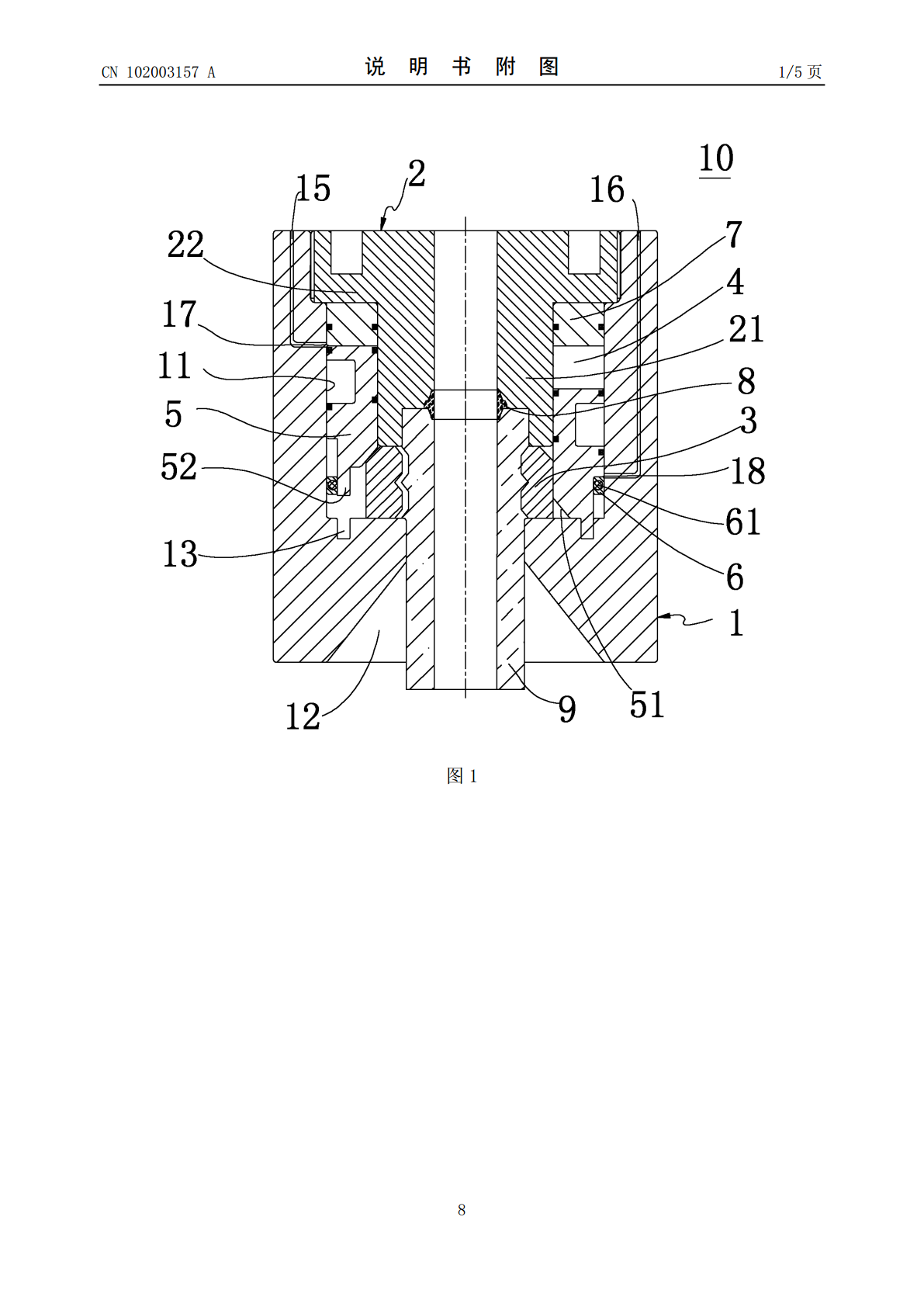

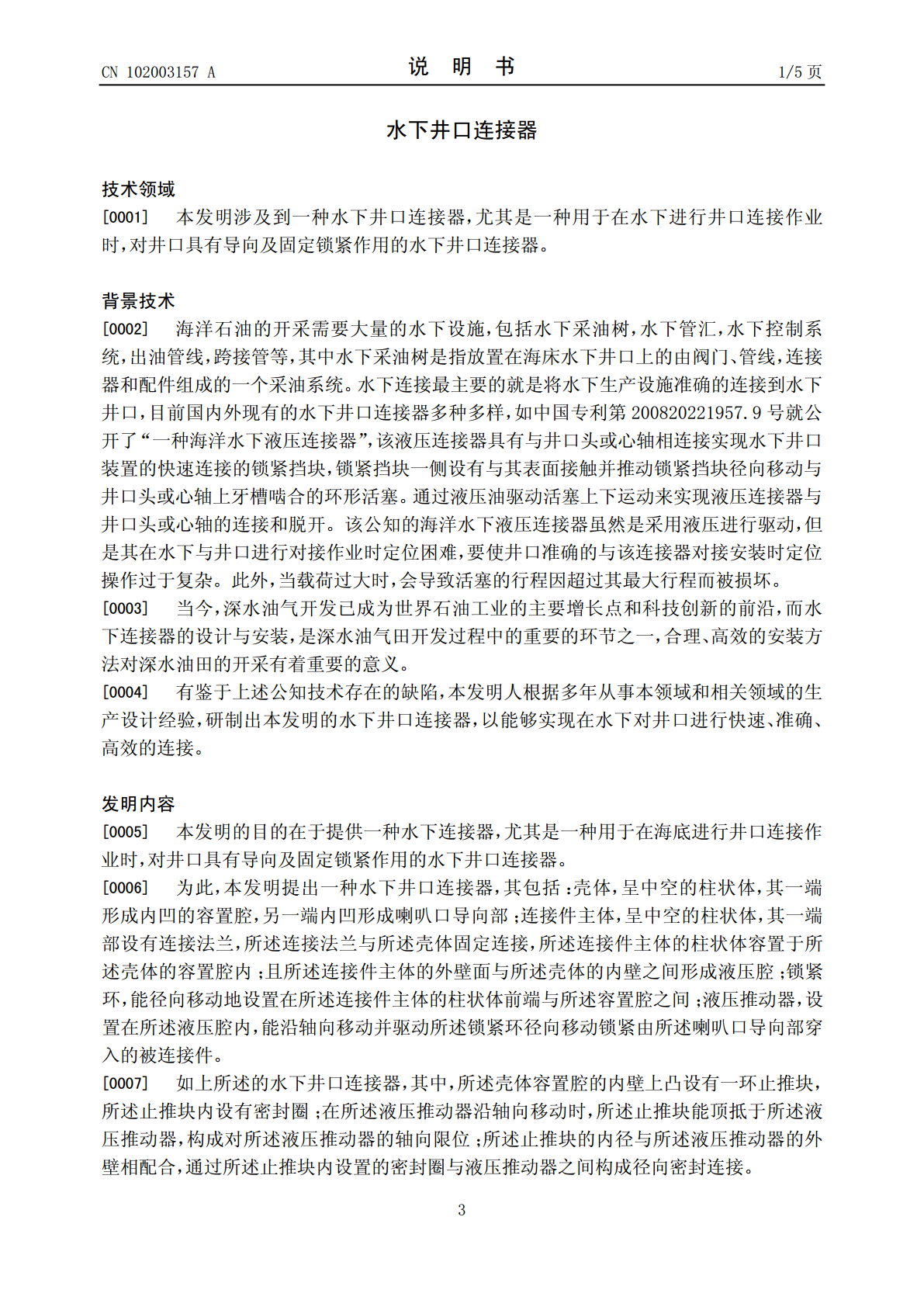

本实用新型提出一种水下井口连接器,其包括:壳体,呈中空的柱状体,其一端形成内凹的容置腔,另一端内凹形成喇叭口导向部;连接件主体,呈中空的柱状体,其一端部设有连接法兰,所述连接法兰与所述壳体固定连接,所述连接件主体的柱状体容置于所述壳体的容置腔内,且所述连接件主体的外壁面与所述壳体的内壁之间形成液压腔;锁紧环,能径向移动地设置在所述连接件主体的柱状体前端与所述容置腔之间;液压推动器,设置在所述液压腔内,能沿轴向移动并驱动所述锁紧环径向移动锁紧由所述喇叭口导向部穿入的被连接件。本实用新型同时具有导向和连接功能,可用于在海底进行井口连接作业,能对井口进行导向及固定锁紧。
